BYD F3 1го покоління випускався у 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 роках. За цей час модель пройшла оновлення. У нашому матеріалі ми представимо опис запобіжників та реле бад ф3 зі схемами блоків, фото прикладами та виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.

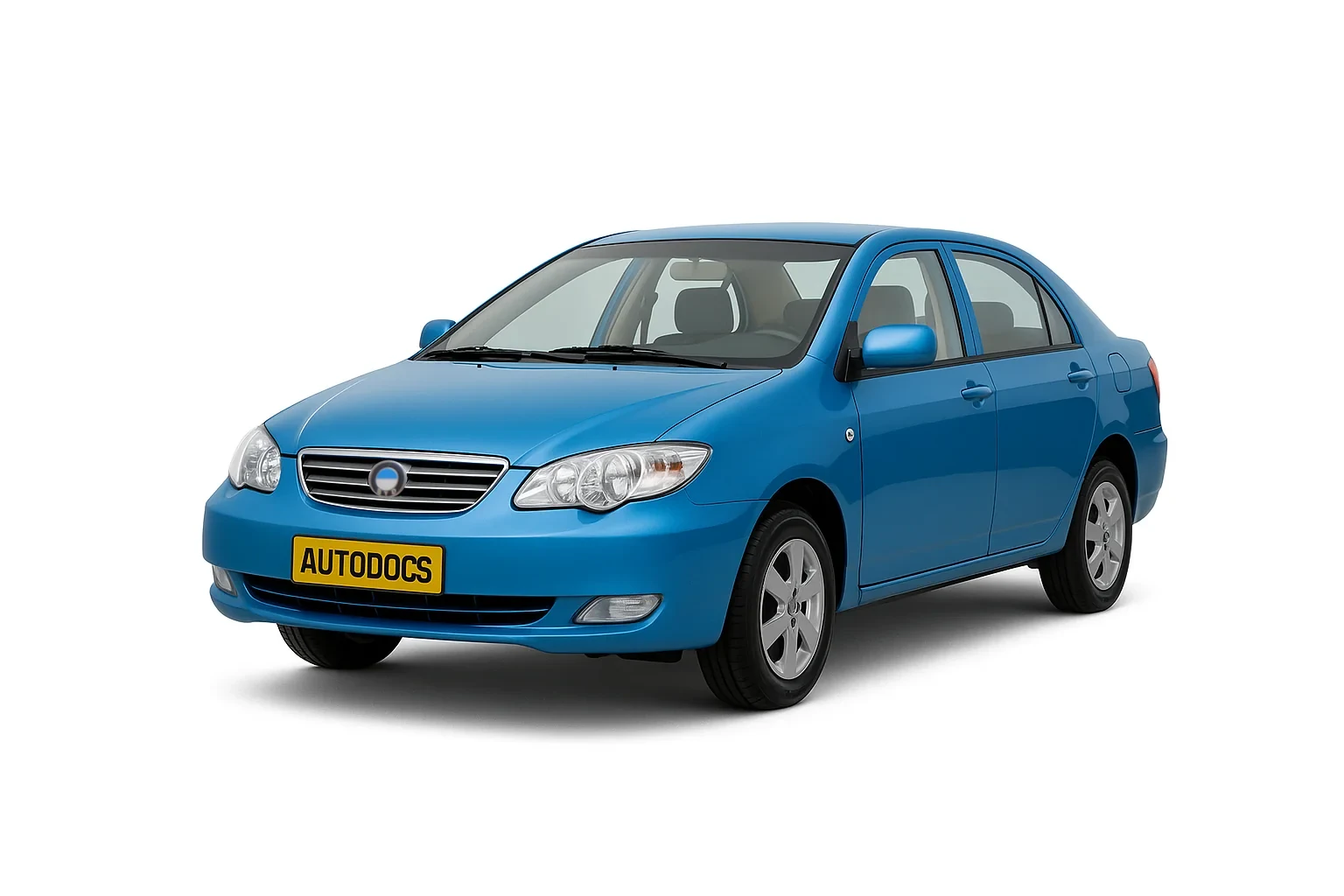

BYD F3

Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.

Блоки в салоні

Блок запобіжників та реле

З лівого боку в нижній частині панелі приладів встановлений блок із запобіжниками та реле.

Блок у салоні

блок запобіжників у салоні бід ф3
Фото приклад

Звіряйте призначення зі своїми схемами на кришці блоків.

Схема із кришки блоку BYD F3

Схема блоку у салоні БАД Ф3
схема
А Опис
1
2 (10А) бортового комп'ютера
3 (10А) блоку приладів
4 (25A) регулювання положення крісла
5
6
7 (7,5 А) система бортової діагностики
8 (20A) склоочисники
9 (15А) фари ближнє світло
10 (15А) Стоп сигнал
11 (25A) двері
12 (30A) склопідйомники 2
13 (30A) електроживлення запалення 1 #
14 (15А) передні протитуманні фари
15 (10А) задні протитуманні ліхтарі
16 (7,5 А) стартер
17 (10А) кондиціонер
18 (15А) запалювання 2#
19 (10А) обігрівач скла
20 (5A) контролер передніх фар
21 (15А) прикурювач
22 (40A) обігрівач
23 (30A) обігрів заднього скла
24 (30A) склопідйомник 1#

За роботу прикурювача відповідає запобіжник номер 21 на 15А.

На звороті блоку знаходяться деякі елементи реле.

фото приклад реле

Схема блоку з реле
схема
Позначення
1 Паливний насос
2 Реле вікон з електричними склопідйомниками
3 Зарезервовано
4 Реле обігрівача заднього скла
5 Реле запалювання
6 Реле покажчиків поворотів

Блок реле

Даний блок реле знаходиться на панелі приладів, з боку пасажира.

блок реле

Схема блок реле
схема
Призначення
1 Реле габаритних вогнів
2 Реле стартера
3 Реле передніх протитуманних фар
4 Реле вентилятора обігрівача

Блок під капотом

Під капотом у моторному відсіку, основний блок із запобіжниками та реле розташований з лівого боку та закритий захисною кришкою.

фото блоку під капотом бад ф3

Схема із кришки блоку під капотом
Фото приклад схеми з кришки блоку
Схема блоку під капотом
схема
А Призначення
1 Реле муфти зчеплення кондиціонера
2 Реле фар
3 (10А) Запасний
4 (15А) Запасний
5 (20A) Запасний
6 (25A) Запасний
7 Реле вентилятора 3
8
9 Реле звукового сигналу
10 Реле вентилятора 2
11
12 Реле вентилятора 1
13
14 (30A) Вентилятор
15
16 (60A) Антиблокувальна система гальм ABS
17 (30A) Запасний
18 (7,5 А) Запасний
19 Пінцет
20 (10А) Ліва фара далекого світла
21 (10А) Права фара далекого світла
22 (10А) Права фара ближнього світла
23 (10А) Ліва фара ближнього світла
24
25
26 (40A) Фари
27
28 (15А) Система керування двигуном
29 (15А) Освітлення салону
30 (30A) Електроживлення запалення 2
31
32 (10А) Звуковий сигнал
33 (10А) Аварійний сигнал
34
35
36 (100A) Плавкий запобіжник основного електроживлення
37
38 Головне реле системи керування двигуном
