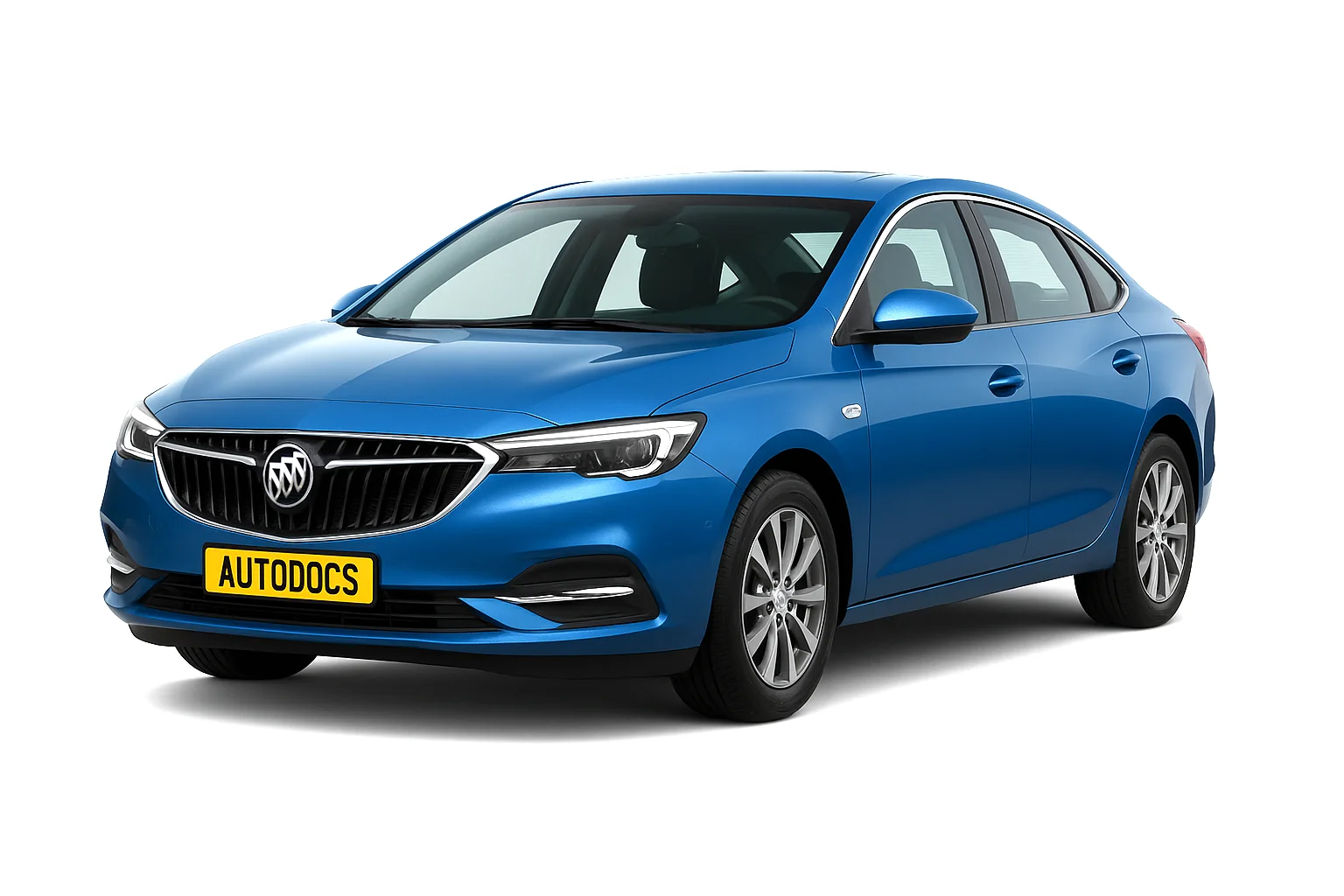

Buick Verano 2 другого покоління випускався з 2018 по 2024 рік включно: 2018, 2019, 2020, 2021, 2022, 2023, 2024. За цей час модель пройшла низку оновлень. У цій публікації ви знайдете детальний опис запобіжників і реле Buick Verano 2: схеми блоків запобіжників, приклади виконання та розташування. Окремо покажемо, який запобіжник відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від представлених і залежати від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Салон
Усередині автомобіля блок запобіжників і реле розташований посередині центральної консолі, за захисною кришкою.
Якщо кришка блоку запобіжників має силовий роз'єм, її необхідно зняти за допомогою адаптера та викрутки, які повинні знаходитися у бардачку.
| № | Призначення |
|---|---|
| 1 | 2019-2022: Підігрів задніх сидінь (тільки для автомобілів без звукової сигналізації) |
| 2 | Система клімат-контролю, вентилятор |
| 3 | Електропривід сидіння водія |
| 4 | 2016–2018: Прикурювач/ розетка спереду |
| 2019-2022: Електропривід сидіння пасажира | |
| 5 | ABS |
| 6 | Передні електросклопідйомники |
| 7 | 2016-2019: ABS |
| 8 | Підігрів кермового колеса |
| 9 | Модуль кузовного контролю |
| 10 | Задні електросклопідйомники |
| 11 | Люк |
| 12 | Модуль кузовного контролю |
| 13 | Підігрів сидінь (тільки на автомобілях без звукової сигналізації) |
| 14 | Зовнішні дзеркала |
| 15 | Модуль кузовного контролю |
| 16 | Модуль кузовного контролю |
| 17 | Модуль кузовного контролю |
| 18 | Модуль кузовного контролю |
| 19 | Діагностичний роз'єм |
| 20 | Система подушок безпеки |
| 21 | Система клімат-контролю |
| 22 | Центральний замок, задні двері |
| 23 | Система електронного ключа |
| 24 | Функція пам'яті положення сидіння |
| 25 | Кермове колесо з системою подушок безпеки |
| 26 | Вимикач запалювання/ замок кермової колонки |
| 27 | Модуль кузовного контролю |
| 28 | Роз'єм USB |
| 29 | 2016–2018: Не використовується |
| 2019-2022: Прикурювач/ розетка спереду. | |
| 30 | Важіль селектора |
| 31 | Задній склоочисник |
| 32 | Модуль управління трансмісією |
| 33 | Протиугонна сигналізація / Звукова сигналізація |
| 34 | Допомога при парковці / Попередження про сліпі зони / Інформаційно-розважальна система / USB-порт |
| 35 | OnStar |
| 36 | Інформаційний дисплей/комбінація приладів/ CD-плеєр |
| 37 | Інформаційно-розважальна система, радіо |
Залежно від року випуску за роботу прикурювача може відповідати запобіжник № 29 або 4.
Моторний відсік
Під капотом у моторному відсіку з лівої сторони знаходиться основний блок із запобіжниками та реле.
| № | A | Позначення |
|---|---|---|
| 1 | 500 | F6UB Стартер M64 |
| 5 | 80 | F5UB Блок управління двигуном K20 (LVK/LVL/LWQ/LWV) |
| 6 | 80 | F4UB K43 Модуль управління підсилювачем кермового управління (NJ0/NJ1) |
| 7 | 100 | F3UB Додатковий електронагрівач E40 (C32) |
| 8 | 80 | F2UB Двигун вентилятора охолодження G10 |
| F1 | 30 | Реле стартера KR27 |
| F2 | 40 | Реле соленоїда приводу стартера KR27C |
| F3 | 15 | B52A Датчик кисню 1 з підігрівом (LE1/LE2/LFE/LV7/LWC) |
| E41 Термостат охолоджуючої рідини двигуна з підігрівом (LE1/LE2/LWC) | ||
| K20 Модуль управління двигуном (LV7) | ||
| M98 Привід клапана обслуговування впускного колектора (LVK/LVL) | ||
| Q12 Клапан продувки адсорбера (LE1/LE2/LFE/LV7/LWC) | ||
| Q40 Соленоїдний клапан перепуску турбокомпресора (LE1/LE2/LFE/LWC) | ||
| Q42 Соленоїдний клапан перепуску турбокомпресора (LE1/LE2/LFE/LWC) | ||
| Q44 Соленоїдний клапан управління тиском масла в двигуні | ||
| Q45 Соленоїдний клапан масляної форсунки охолодження поршня (LVK/LVL/LWQ/LWV) | ||
| Q47 Соленоїдний клапан байпаса охолоджувача рециркуляції відпрацьованих газів (LVK) | ||
| Q56 Муфта насоса охолоджуючої рідини (LE1) | ||
| F4 | 25 | Модуль управління двигуном K20 |
| F5 | 10 | KR31 Реле додаткового насоса охолоджуючої рідини (LWC) |
| M96 Привід активної заслінки радіатора (VRI) | ||
| F6 | 20 | Модуль управління трансмісією K71 (MJA) |
| F7 | 10 | Не використовується |
| F8 | 10 | Модуль управління двигуном K20 (LFE/LV7/LWC) |
| K103 Модуль управління паливними форсунками (LFE) | ||
| F9 | 10 | Реле муфти компресора кондиціонера KR29 |
| F10 | 10 | Не використовується |
| F11 | 20 | K39 Модуль управління задніми дверима (універсал з TC2) |
| K171 Модуль управління датчиком безконтактного відкривання задніх дверей (універсал з TC2) | ||
| F12 | 10 | Q51D Вузол клапана поясничної підтримки сидіння - водій (AVK) |
| Q51P Вузол клапана поясничної підтримки сидіння - пасажир (AVU) | ||
| F13 | 7.5 | Реле додаткового насоса охолоджуючої рідини KR31 |
| F14 | 5 | Не використовується |
| F15 | 10/15 | (без дизеля)/(дизель) |
| B52A Датчик кисню 1 з підігрівом (LVK/LVL/LWQ/LWV) | ||
| B52B Датчик кисню 2 з підігрівом | ||
| B75C Багатофункціональний датчик повітря на впуску (без дизельного двигуна) | ||
| B280 Соленоїдний клапан акумулятора АКПП (MNU з KL9) | ||
| F16 | 7.5/15 | (Дизель)/(без Дизеля) |
| Модуль управління двигуном K20 (Дизель/LE1/LE2/LFE/LWC) | ||
| K103 Модуль управління паливними форсунками (LFE) | ||
| Q17A Паливна форсунка 1 (LV7) | ||
| Q17B Паливна форсунка 2 (LV7) | ||
| Q17C Паливна форсунка 3 (LV7) | ||
| Q17D Паливна форсунка 4 (LV7) | ||
| T8A Котушка запалювання 1 (LE1/LE2/LFE/LV7/LWC) | ||
| T8B Котушка запалювання 2 (LE1/LE2/LFE/LV7/LWC) | ||
| T8C Котушка запалювання 3 (LE1/LE2/LFE/LV7/LWC) | ||
| Котушка запалювання T8D 4 (LE2/LFE/LV7/LWC) | ||
| F17 | 15 | Модуль управління двигуном K20 (без LV7) |
| F18 | 5 | Не використовується |
| F19 | 10 | Не використовується |
| F20 | 40 | Не використовується |
| F21 | 30 | Не використовується |
| F22 | 50 | Модуль електронного управління гальмами K17 |
| F23 | 15 | KR6 Реле насоса омивача заднього скла |
| KR11 Реле насоса омивача лобового скла | ||
| F24 | 25 | Не використовується |
| F25 | 30 | Реле підігрівача палива KR22 (LVK/LWQ/LWV) |
| F26 | 40 | Модуль управління трансмісією K71 (MJA) |
| F27 | 40 | Модуль управління задніми дверима K39 (універсал з TC2) |
| F28 | 30 | Не використовується |
| F29 | 40 | R14L Фільтр перешкод обігріву заднього скла – лівий (US3) |
| E18 Решітка обігрівателя задка | ||
| F30 | 7.5 | Не використовується |
| F31 | 7.5 | Не використовується |
| F32 | 7.5 | E40 Додатковий електронагрівач (C32) |
| K33 Модуль управління HVAC | ||
| K111 Модуль управління приводом паливного насоса (LE1/LE2/LFE/LWC/LWQ/LWV) | ||
| P43 Індикатори попередження зіткнення (UEU) | ||
| Важіль перемикання передач S3 (MJA) | ||
| Перетворювач живлення T19 (KL9) | ||
| F33 | 10 | Не використовувати |
| F34 | 15 | Звуковий сигнал P12 |
| F35 | 20 | Додаткова розетка X80C – вантажний відсік (універсал) |
| F36 | 10/15 | (T4A)/(T4L) |
| E4F Фара – правий дальній світло (T4A) | ||
| E67R Багатофункціональний світлодіод – права фара (T4L) | ||
| F37 | 10 | Фара E4E – дальній світло ліва (T4A) |
| F38 | 5 | Блок управління фарами K26 (T4L) |
| F39 | 15 | E29LF Противотуманна фара – передня ліва (T3U) |
| E29RF Противтуманна фара – передня права (T3U) | ||
| F40 | 5 | Модуль шлюзу послідовних даних K56 |
| F41 | 7.5 | E11A Підігрівач палива/ датчик води в паливі (дизель) |
| Q56 Муфта насоса охолоджуючої рідини (дизель) | ||
| F42 | 10 | M29L Привід коректора фар – лівий (TR6) |
| M29R Привід коректора фар – правий (TR6) | ||
| S30 Перемикач фар (TR6) | ||
| F43 | 20 | Реле паливного насоса KR23A (LV7/LVK/LVL/LWQ/LWV) |
| F44 | 5 | A10 Салонне дзеркало заднього виду (DD8) |
| B87 Камера заднього виду (UVC) | ||
| K68 Модуль управління освітленням причепа (VQ9) | ||
| X80G Додаткова розетка – панель приладів | ||
| F45 | 15 | Привід коректора фар M29L – лівий (T4L) |
| F46 | 5 | Комбінація приладів P16 |
| F47 | 15 | Модуль блокування кермової колонки K60 (BTM) |
| F48 | 20 | Реле заднього склоочисника KR7 |
| F49 | 7.5 | A9A Зовнішнє дзеркало заднього виду – водій (DWE/DWF) |
| A9B Зовнішнє дзеркало заднього виду – пасажир (DWE/DWF) | ||
| F50 | 15 | Привід коректора фар M29R – правий (T4L) |
| F51 | 15 | Багатофункціональний світлодіод E67L – ліва фара (T4L) |
| F52 | 7.5 | Модуль управління двигуном K20 |
| K103 Модуль управління паливними форсунками (LFE) | ||
| Модуль управління трансмісією K71 (MJA) | ||
| Q8 Вузол соленоїдних клапанів управління (M2D) | ||
| T12 Вузол автоматичної трансмісії (MNP/MNU) | ||
| F53 | 30 | Реле модуля управління редуктором KR121 |
| F54 | 30 | Модуль двигуна склоочисника M79 |
| F55 | 30 | Не використовується |
| F56 | 7.5 | Не використовується |
| F57 | 15 | Не використовується |
| Реле | ||
| K01 | Реле стартера KR27 – Стартер M64 | |
| K02 | Реле муфти компресора кондиціонера KR29 – Муфта компресора кондиціонера Q2 | |
| K03 | Реле запалювання системи управління двигуном | |
| K04 | Реле напруги живлення датчиків | |
| K05 | Реле соленоїда приводу стартера KR27C – Стартер M64 | |
| K06 | Реле підігрівача палива KR22 – E11A Підігрівач палива/датчик води в паливі (LVK/LWQ/LWV) | |
| K07 | Не використовується | |
| K08 | Не використовується | |
| K09 | Реле модуля управління реагентом KR121 K115 | |
| K10 | Реле паливного насоса KR23A – Паливний насос G12 | |
| K11 | Не використовується | |
| K12 | Реле ближнього світла фар KR49R – правої | |
| K12 | Реле дальнього світла KR48 | |
| K13 | Реле ближнього світла KR49L – лівої | |
| K14 | Головне реле запалювання | |
| K15 | Реле обігрівача задка KR5 | |
| Перелічені нижче реле є неперевіряними реле друкованої плати (PCB) і розташовані усередині блоку. | ||
| K16 | Реле звукового сигналу KR3 | |
| K17 | Реле напруги живлення датчиків 2 KR196B – Модуль управління редуктором K115 | |
| K18 | Реле передніх противотуманних фар KR46 | |
| K19 | Реле додаткового насоса охолоджуючої рідини KR31 | |
| K19 | Реле напруги живлення датчиків 3 KR196C (Модуль управління приводом паливного насоса K111, Датчик частинок у відпрацьованих газах B136, Датчик оксидів азоту 1 B195A, Датчик оксидів азоту 2 B195B (LVL) | |
| K20 | Не використовується | |
| K21 | Реле насоса омивача заднього скла KR6 | |
| K22 | Реле насоса омивача лобового скла KR11 | |
| K23 | Реле заднього склоочисника KR7 | |
| Перелічені нижче елементи є контрольними точками діагностики реле на друкованій платі. | ||
| TP19-1 | Реле додаткового насоса охолоджуючої рідини KR31 | |
| TP19-2 | Реле додаткового насоса охолоджуючої рідини KR31 | |
| TP21 | Реле насоса омивача заднього скла KR6 | |
| TP22 | Реле насоса омивача лобового скла KR11 | |
| TP23 | Реле заднього склоочисника KR7 | |
Багажне відділення
У багажнику, з лівої сторони знаходиться ще один блок запобіжників.
| № | Призначення |
|---|---|
| 1 | – |
| 2 | 2016-2018: Інвертор DC/AC |
| 3 | Модуль причепа |
| 4 | 2016-2018: Електропривід сидіння пасажира |
| 5 | – |
| 6 | 2016-2018: Модуль попередження про дальність |
| 7 | – |
| 8 | – |
| 9 | 2016-2018: Підігрів задніх сидінь (на автомобілях без звукової сигналізації) |
| 10 | 2016-2019: Сервісний |
| 11 | Підсилювач |
| 12 | Підігрів передніх сидінь (на автомобілях зі звуковою сигналізацією) |
| 13 | Підігрів задніх сидінь (на автомобілях зі звуковою сигналізацією) |
| 14 | Запалювання |
| 15 | Вентиляція сидінь |
| 16 | Розетка причепа |
| 17 | Розетка причепа |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Електропривід складання задніх сидінь. |
| 22 | Електропривід задніх дверей |
