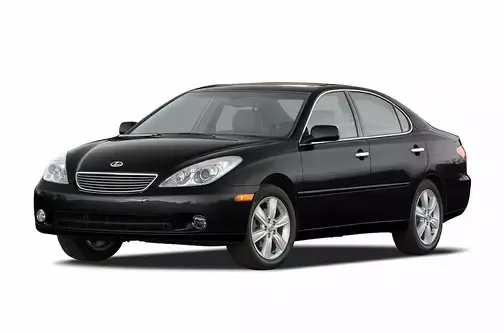

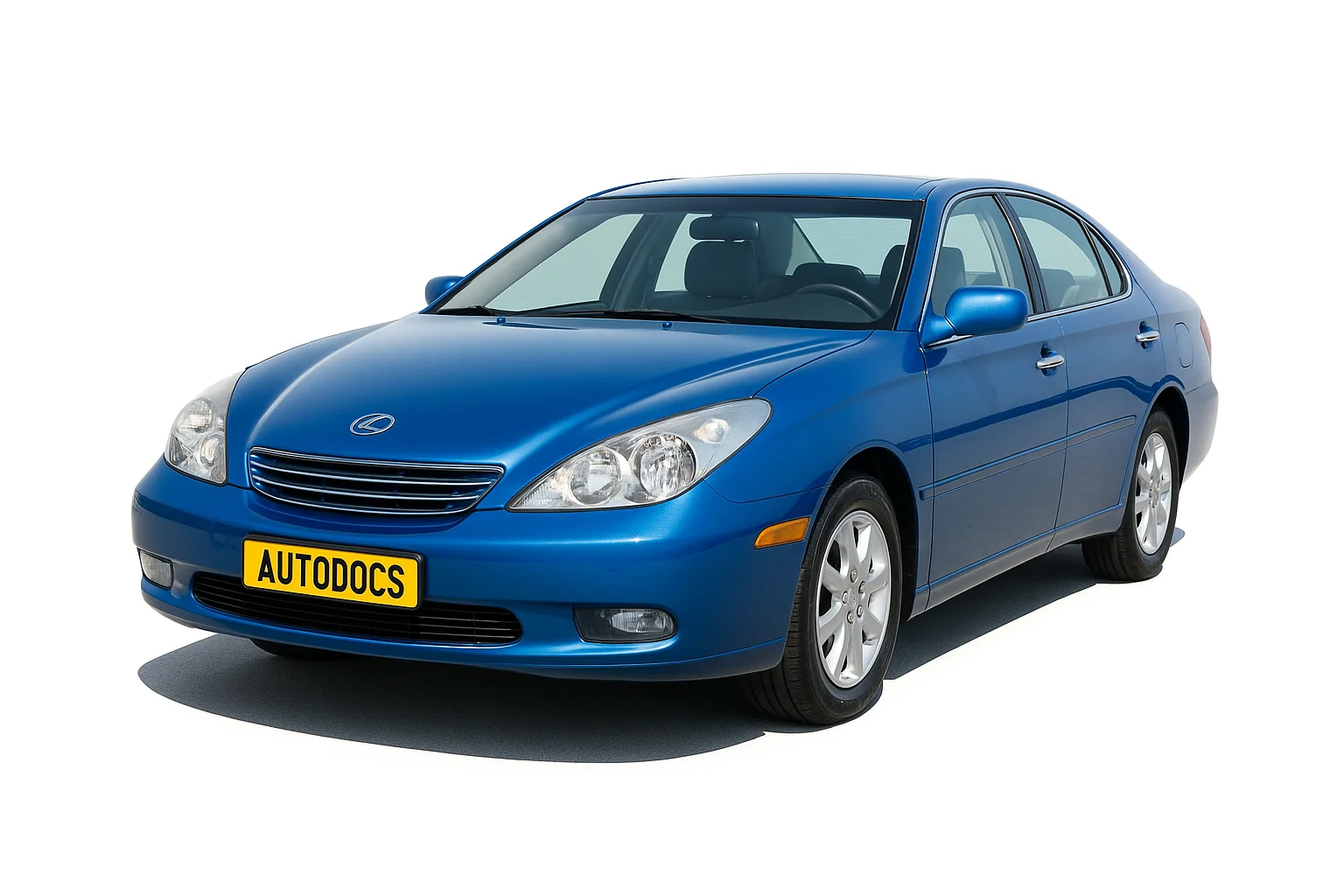

Lexus ES 300 330 4 покоління випускався в 2001, 2002, 2003, 2004, 2005 і 2006 році з індексами кузова v30. У даній публікації ми покажемо місця розташування всіх електронних блоків управління, детальний опис запобіжників і реле Лексус ЕС 330 300 300 5 покоління зі схемами блоків і фото прикладами виконання. Відзначимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, регіону поставки та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Розташування
| № | Призначення |
|---|---|
| 1 | Блок запобіжників |
| 2 | Блок керування електрообладнанням кузова |
| 3 | Блок керування регульованою підвіскою |
| 4 | Підсилювач транспондера ключа |
| 5 | Блок керування кондиціонером |
| 6 | Магнітола з дисплеєм |
| 7 | Блок керування протиугінною системою |
| 8 | Аудіо підсилювач (крім MARK LEVINSON) |
| 9 | Skid Control |
| 10 | Блок керування двигуном |
| 11 | Розподільчий блок |
| 12 | Блок пам'яті дзеркал |
| 13 | Блок коректора фар |
| 14 | Блок блокування селектора коробки передач |
| 15 | Центральний блок подушок безпеки |
| 16 | Реле склоочисника |
| 17 | Реле покажчиків повороту |
Блок запобіжників
Блок запобіжників у салоні розташований у нижній частині панелі приладів, з боку водія, за захисною кришкою.
Окремо на лівій стійці кріпиться реле покажчиків поворотів.
Звіряйте призначення елементів зі своїми схемами на кришці блоку.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | ECU-B - Антиблокувальна гальмівна система, кондиціонер, годинник, комбінація приладів, круїз-контроль, блок керування коробкою передач, індикатор автоматичною коробкою передач, блок керування двигуном, іммобілайзер, фари, освітлення салону, зумер ключа запалювання, автоматичне вимикання покажчиків повороту, люк, блок керування електрообладнанням кузова, аудіосистема, навігація, склопідіймачі, зумер ременя безпеки, протиугінна система, центральний замок, блок керування центральним замком, система стабілізації автомобіля |
| 2 | 7,5 | DOME - Підсвічування замка запалювання, освітлення салону, персональне освітлення, підсвічування косметичного дзеркала, блок управління гаражними воротами, годинник, дисплей зовнішньої температури, мульти - інформаційний дисплей |
| 3 | 15 | CIG - Прикурювач |
| 4 | 5 | ECU-ACC - Годинник, комбінація приладів, блок керування електрообладнанням кузова, блок керування дзеркалами |
| 5 | 10 | RAD NO.2 - Аудіосистема, навігація |
| 6 | 15 | POWER POINT - Розетка |
| 7 | 20 | RAD NO.1 - Аудіосистема, навігація |
| 8 | 10 | GAUGE1 - Комбінація приладів, годинник, датчик зовнішньої температури, мультиінформаційний дисплей, блокування селектора коробки передач, зумер (індикатор) ременя безпеки |
| 9 | 10 | ECU-IG - Антиблокувальна гальмівна система, автоматичне керування освітленням, фари, освітлення салону, зумер ключа запалювання, люк, блок керування електрообладнанням кузова, скло підйомники, протиугінна система, центральний замок, |
| 10 | 25 | WIPER - Склоочисник |
| 11 | 10 | HTR - Кондиціонер |
| 12 | 10 | MIR HTR - Підігрів дзеркал |
| 13 | 5 | AM1 - Система запуску |
| 14 | 15 | FOG - Переднє протитуманне світло |
| 15 | 15 | SUN-SHADE - Задня шторка |
| 16 | 10 | GAUGE2 - Внутрішнє дзеркало з автоматичним затемненням, компас, люк, лампи заднього ходу, індикатор автоматичної коробки передач, круїз-контроль |
| 17 | 10 | PANEL - Освітлення бардачка, годинник, дисплей зовнішньої температури, мультиінформаційний дисплей, підсвічування комбінації приладів, індикатор овердрайву |
| 18 | 10 | TAIL - Габаритне світло, освітлення номерного знака |
| 19 | 20 | PWR NO.4 - Задній лівий склопідйомник |
| 20 | 20 | PWR NO.2 - Склопідіймач з боку водія, блокування пасажирських дверей |
| 21 | 7,5 | OBD - Діагностичний роз'єм |
| 22 | 20 | SEAT HTR - Підігрів сидінь |
| 23 | 15 | WASHER - Омивач лобового скла |
| 24 | 10 | FAN RLY - Вентилятор системи охолодження |
| 25 | 15 | STOP - Лампи стоп-сигналу, додатковий стоп-сигнал, антиблокувальна гальмівна система, круїз-контроль |
| 26 | 5 | FUEL OPEN - Лючок бензобака |
| 27 | 25 | DOOR NO.2 - Блок керування електрообладнанням кузова (центральний замок, бездротова система дистанційного керування, автоматичне блокування дверей) |
| 28 | 25 | AMP - Підсилювач |
| 29 | 20 | PWR NO.3 - Задній правий скло підйомник |
| 30 | 30 | PWR SEAT - Сидіння з електроприводом |
| 31 | 30 | PWR NO.1 - Скло підйомник з боку водія, блокування водійських дверей, люк |
| 32 | 40 | DEF - обігрів заднього скла |
| Реле | ||
| R1 | Протитуманне світло | |
| R2 | Габаритне світло | |
| R3 | Допоміжне реле | |
| R4 | Обігрів заднього скла | |
| R5 | Запалювання | |
| R6 | Склопідйомники | |
За роботу прикурювача відповідає запобіжник номер 3 на 15А.
Зі зворотного боку блоку можуть кріпитися деякі реле.
Додаткові елементи
| № | Позначення |
|---|---|
| 1 | Розподільчий блок |
| 2 | Блок керування люком |
| 3 | Блок управління в передніх пасажирських дверях |
| 4 | Блок управління в задніх правих дверях |
| 5 | Реле задньої сонцезахисної шторки |
| 6 | Аудіо підсилювач (MARK LEVINSON) |
| 7 | Блок керування навігацією |
| 8 | Блок керування телефоном |
| 9 | Блок контролю несправності ламп |
| 10 | Блок управління в задніх лівих дверях |
| 11 | Блок управління в передніх водійських дверях |
Блоки під капотом
Розташування
| № | Опис |
|---|---|
| 1 | Блок запобіжників і реле |
| 2 | Блок керування лівою фарою |
| 3 | Блок реле ABS |
| 4 | Блок керування правою фарою |
| 5 | Електронний блок управління протибуксувальною системою з приводом |
Блок запобіжників і реле
Під капотом, основний блок із запобіжниками і реле, розташований у лівій частині моторного відсіку.
| № | A | Назначение |
|---|---|---|
| 1 | 100 | ALT - 2AZ-FE (2002-2003): Запобіжники: "DEF", "PWR №1", "PWR №2", "PWR №3", "PWR №4", "STOP", "DOOR №2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "POWER POINT", "RAD №2", "ECU-ACC", "GAUGE1", "GAUGE2", "ECU-IG", "WIPER", "WASHER", "HTR (10 A)", "SEAT HTR" та "SUN-SHADE" |
| 120 | ALT - 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Запобіжники: DEF", "PWR №1", "PWR №2", "PWR №3", "PWR №4", "STOP", "DOOR №2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "POWER POINT", "RAD №2", "ECU-ACC", "GAUGE1", "GAUGE2", "ECU-IG", "WIPER", "WASHER", "HTR (10 A)", "SEAT HTR" та "SUN-SHADE" | |
| 2 | 60 | ABS NO.1 2002-2003: Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 50 | ABS NO.1 - 2003-2006: Анти блокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні | |
| 3 | 15 | HEAD LH LWR - Ближнє ліве світло, комбінація приладів, протитуманне світло, блок керування електрообладнанням кузова |
| 4 | 15 | HEAD RH LWR - Ближнє праве світло, коректор фарт, блок керування електрообладнанням кузова |
| 5 | 5 | DRL - Денні ходові вогні |
| 6 | 10 | A/C - Кондиціонер |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | 40 | MAIN - Запобіжники: "HEAD LH LWR", "HEAD RH LWR", "HEAD LH UPR", "HEAD LH UPR" і "DRL" |
| 11 | 40 | ABS No.2 - Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 12 | 30 | RDI - Вентилятор системи охолодження двигуном |
| 13 | 30 | CDS - Вентилятор системи кондиціонування |
| 14 | 50 | HTR - Кондиціонер |
| 15 | 30 | ADJ PDL - Електрична педаль газу |
| 16 | 30 | ABS No.3 - Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 17 | 30 | AM2 - Система запуску, запобіжники: "IGN" і "IG2" |
| 18 | 10 | HEAD LH UPR - Дальнє ліве світло |
| 19 | 10 | HEAD RH UPR - Дальнє праве світло |
| 20 | 5 | ST - Комбінація приладів, стартер, запалювання |
| 21 | 5 | TEL - Телефон |
| 22 | 5 | ALT-S - Система заряджання акумуляторної батареї |
| 23 | 15 | IGN - система запуску |
| 24 | 10 | IGN2 - Антиблокувальна гальмівна система. система зарядки акумуляторної батареї, комбінація приладів, круїз-контроль, блок керування коробкою передач, індикатор автоматичною коробкою передач, блок керування двигуном, індикатор ременя безпеки, система стабілізації автомобіля, трекшн контроль. |
| 25 | 25 | DOOR1 - Блок керування електрообладнанням кузова, протиугінна система, центральний замок, блок керування центральним замком |
| 26 | 20 | EFI - Круїз-контроль, блок керування коробкою передач, індикатор автоматичною коробкою передач, блок керування двигуном |
| 27 | 10 | HORN - Звуковий сигнал |
| 28 | 30 | D.C.C - Запобіжники: "ECU-B", "RAD NO.1" і "DOME" |
| 29 | 25 | A/F - Блок керування двигуном |
| 30 | Не використовується | |
| 31 | 10 | ETCS - Блок керування двигуном, круїз-контроль |
| 32 | 15 | HAZ - Покажчики поворотів, аварійні сигнали |
| Реле | ||
| R1 | Не використовується | |
| R2 | Не використовується | |
| R3 | Денні ходові вогні (No.2) | |
| R4 | Денні ходові вогні (No.3) | |
| R5 | Вентилятор системи охолодження (No.2) | |
| R6 | Денні ходові вогні (No.4) | |
| R7 | Електрична педаль газу | |
| R8 | Вентилятор системи охолодження (No.3) | |
| R9 | Муфта компресора кондиціонера | |
| R10 | Датчик співвідношення повітря паливо | |
| R11 | Кондиціонер | |
| R12 | Стартер/запалювання | |
| R13 | Фари | |
| R14 | Вентилятор системи охолодження (No.1) | |
| R15 | Вакуумний клапан (VSV) | |
| R16 | Звуковий сигнал | |
| R17 | Блок керування двигуном | |
Додатковий блок
Знаходиться поруч з акумулятором.
| № | A | Позначення |
|---|---|---|
| 1 | 7,5 | ABS NO.4 - Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| Реле | ||
| R1 | Не використовується | |
| R2 | Антиблокувальна гальмівна система | |
| R3 | ABS | |
