Москвич — загальне позначення сімейства автомобілів, що випускалися на Московському автомобільному заводі (АЗЛК) у кількох поколіннях та різними модифікаціями. У нашій публікації ви знайдете опис запобіжників і реле Москвич 412 / 2141 зі схемами блоків та місцями їх розташування. Відзначимо запобіжник, що відповідає за прикурювач.
Москвич 412
Цей опис запобіжників підійде для всього модельного ряду Москвич 3-го покоління (408 / 412 / 2140 тощо).
Блок у салоні
Основний блок знаходиться в салоні, біля лівої ноги водія та закритий захисною кришкою. Нумерація йде зліва направо, схема нанесена на кришку.
| № | A | Позначення |
|---|---|---|
| 1 | 8 | Дальнє світло – ліва фара |
| 2 | 8 | Дальнє світло – права фара |
| 3 | 8 | Ближнє світло – ліва фара |
| 4 | 8 | Ближнє світло – права фара |
| 5 | 16 | Стоп-сигнал |
| 6 | 16 | Освітлення салону – права сторона. Освітлення моторного відсіку. Реле звукового сигналу та сигнал |
| 7 | 16 | Реле покажчиків поворотів |
| 8 | 8 | Освітлення салону – ліва сторона. Прикурювач. Розетка 12В |
| 9 | 8 | Вентилятор опалювача. Фонарі заднього ходу |
| 10 | 8 | Склоомивач. Лампи покажчиків поворотів. Комбінація приладів |
| 11 | 8 | Габаритні вогні – ліва сторона. Підсвітка приладів. Реле ближнього та дальнього світла фар. Освітлення номерного знака – ліва сторона |
| 12 | 8 | Габаритні вогні – права сторона. Освітлення багажника. Освітлення номерного знака – права сторона |
За прикурювач відповідає запобіжник номер 8.
Блоки під капотом

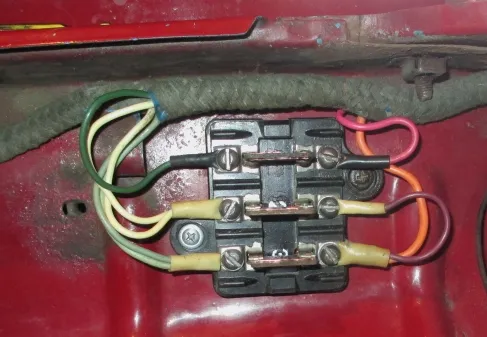

Під капотом можуть кріпитися 2 додаткові блоки з запобіжниками. Один на правому крилі, другий на лівому і складаються з 3 запобіжників. Подібне розташування характерне для більш нових моделей, зокрема 2140.
На зворотному боці захисної кришки може бути нанесена актуальна схема.
| № | A | Призначення (Лівий блок) |
|---|---|---|
| 1 | 10 | Мотор опалювача. Фонар заднього ходу. Лампа розряду батареї та реле її ввімкнення (для SL). |
| 2 | 10 | Реле поворотів, лампи покажчиків поворотів, контрольна лампа покажчика поворотів. Лампа ручного гальма/ сигнального пристрою несправності гальмівної системи. Контрольно-вимірювальні прилади. Живлення ЕПХХ. Лампа аварійного тиску масла (для SL). Реле обігріву заднього скла. |
| 3 | 10 | Сигнал, реле сигналу. Підкапотна лампа. Лампи фар (для SL). Електронний годинник (для SL). |
| Призначення (Правий блок) | ||
| 1 | 20 | Прикурювач. Обігрів заднього скла та його контрольна лампа. |
| 2 | 10 | Електродвигун омивача фар та вітрового скла. Електродвигун склоочисника. Реле сигналу (для SL). |
| 3 | 10 | Реле ввімкнення ближнього/ дальнього світла фар. Плафони салонного світла. Лампи стоп-сигналу. Лампи габаритів. Контрольні лампи фар та габаритів. Лампи підсвітки шкал приладів, освітлення багажника та номерного знака. |
За прикурювач відповідає запобіжник номер 1 на 20А.
Деякі реле кріпляться також на крилі. Детальніше дивіться на електричній схемі.
Електросхема 412
Повна схема електричних з'єднань Москвич 412 доступна за посиланням, а опис до неї тут.
Москвич 2141
Цей опис підійде для всіх моделей Москвич 4-го покоління (2141 / 2142 / 2335 тощо).
Головний блок
Розташований під капотом у задній частині.
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 8 | Резервний |
| 2 | 8 | Резервний |
| 3 | 8 | Резервний |
| 4 | 16 | Електродвигун вентилятора опалювача Електродвигун омивача вітрового скла Обмотка реле ввімкнення електродвигуна вентилятора системи охолодження Обмотка реле ввімкнення обігріву заднього скла Контрольна лампа ввімкнення обігріву заднього скла |
| 5 | 8 | Електродвигун і реле очищувача вітрового скла Лампи покажчиків поворотів Лампи фонарів заднього ходу Лампи освітлення речового ящика Контрольно-вимірювальні прилади Контрольні лампи (ввімкнення покажчиків поворотів, аварійного стану гальмівної системи, резервного залишку палива, аварійного тиску масла) |
| 6 | 8 | Противтуманні фари Плафони освітлення салону Лампи стоп-сигналу |
| 7 | 8 | Підкапотна лампа Контрольна лампа ввімкнення габаритного світла Лампи підсвітки приладів Лампа підсвітки важелів опалювача, прикурювача Обмотка реле противтуманних фар |
| 8 | 16 | Звуковий сигнал Обмотка реле звукового сигналу Електродвигун вентилятора системи охолодження |
| 9 | 8 | Лампи габаритного світла в лівій фарі, лівому задньому фонарі Плафон освітлення багажника |
| 10 | 8 | Лампи габаритного світла в правій фарі, у правому задньому фонарі Освітлення номерного знака |
| 11 | 8 | Система аварійної сигналізації |
| 12 | 16 | Нагрівальний елемент заднього скла Прикурювач |
| 13 | 8 | Дальнє світло правої фари |
| 14 | 8 | Дальнє світло лівої фари Контрольна лампа ввімкнення дальнього світла фар |
| 15 | 8 | Ближнє світло лівої фари Лампи противтуманних фонарів Контрольна лампа ввімкнення противтуманних фонарів |
| 16 | 8 | Ближнє світло правої фари |
| Призначення реле | ||
| К1 | Реле часу омивача заднього скла | |
| К2 | Реле – переривач покажчиків повороту та аварійної сигналізації | |
| К3 | Реле – переривач склоочисника | |
| К4 | Контактні перемички на місці реле контролю справності ламп | |
| К5 | Реле ввімкнення дальнього світла фар | |
| К6 | Реле очищувача фар | |
| К7 | Реле противтуманних фар | |
| К8 | Реле ввімкнення звукових сигналів | |
| К9 | Реле ввімкнення електро вентилятора охолодження | |
| К10 | Реле ввімкнення обігріву заднього скла | |
| К11 | Реле ввімкнення ближнього світла фар | |
За прикурювач відповідає запобіжник номер 12 на 16А.
