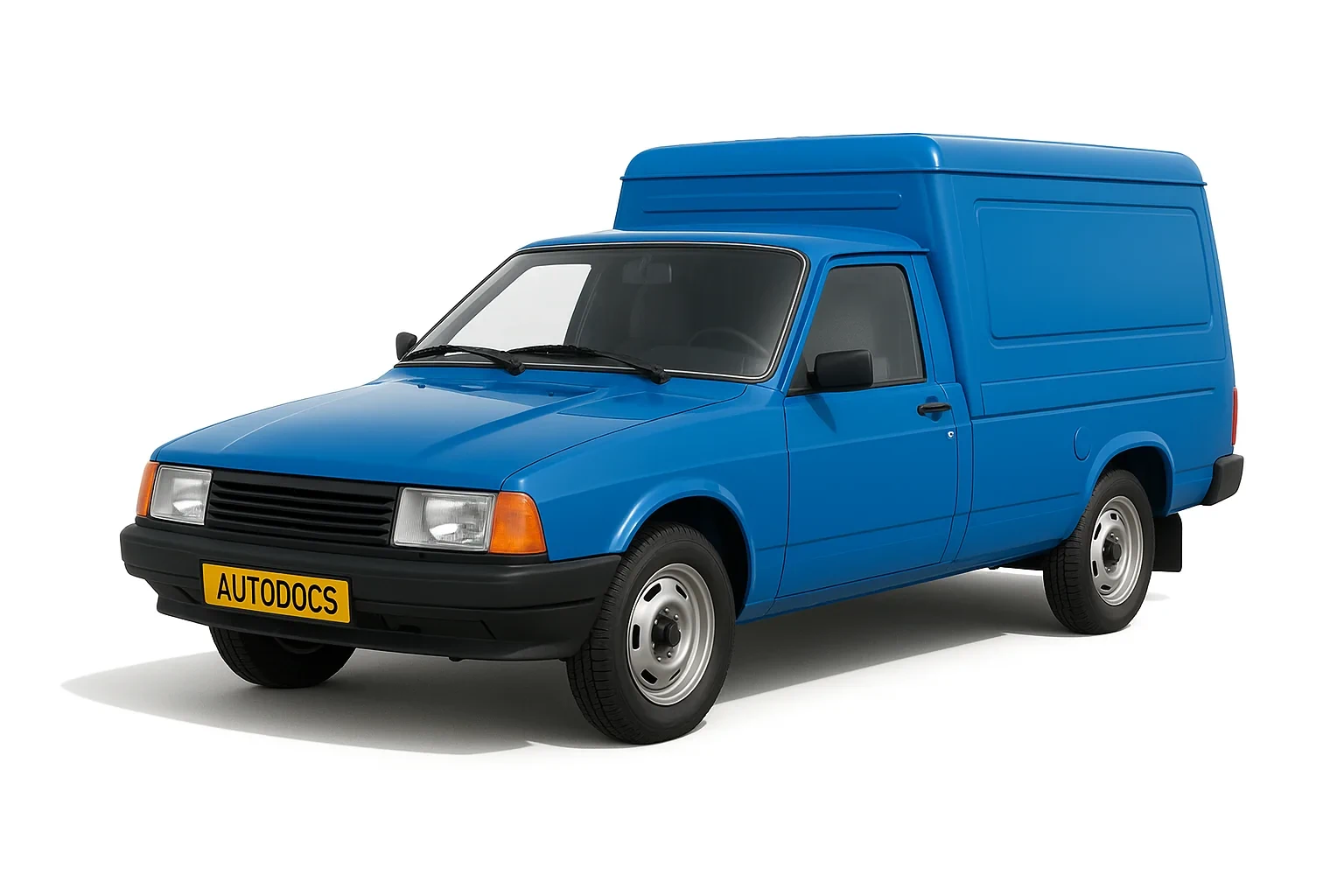

Іж-2126 "Ода" автомобіль малого класу, виробляли в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 і 2005 році з різними модифікаціями та змінами. Іж серії 2717 представляє його вантажну версію. У цій статті ви знайдете опис запобіжників і реле Іж 2126 / 2717 зі схемами блоків і місцями їхнього розташування. Виділимо запобіжник, що відповідає за прикурювач.
Звіряйте актуальне призначення з описом на звороті захисної кришки. Можливе різне виконання блоків, яке залежить від року випуску (відповідно бувають блоки старого та нового зразка).
Блок запобіжників та реле
Головний блок із запобіжниками та реле, знаходиться під капотом, у тильній частині, у монтажному відділі зліва, під захисною кришкою.
Варіант 1
Фото – приклад
Схема
Опис запобіжників
| 1 | 8А Резервний |
| 2 | 8А Резервний |
| 3 | 8А Резервний |
| 4 | 16А Обмотка реле вентилятора радіатора, електричний ланцюг перемикача та електродвигуна пічки |
| 5 | 3А Вимикач аварійної сигналізації в режимі поворотних покажчиків, переривник поворотних сигналів, перемикач поворотних сигналів, сигнальна лампа поворотників, контрольна лампа поворотників, вимикач оптики заднього ходу, лампи заднього ходу, тахометр, вольтметр, покажчик рівня бензину, датчик рівня бензину, контрольна лампа , покажчик температури ОЖ, датчик температури, контрольна лампа та датчик аварійного тиску масла, лампа аварійного стану гальм, вимикач гідроприводу гальмівної системи, вимикач ручного гальма |
| 6 | 8А Вимикач та лампочки стоп-сигналу, плафон підсвічування салону |
| 7 | 8А Лампи освітлення номерів, контрольна лампа включення габаритів, лампа підсвічування ручок обігрівача та прикурювача, плафон підсвічування бардачка, вимикач та лампа підсвічування приладового щитка |
| 8 | 16А Сигнал, вимикач сигналу, електромотор вентилятора радіатора |
| 9 | 8А Лампа лівих габаритів, лампа лівих задніх габаритів |
| 10 | 8А Лампа правого габариту, лампа правого заднього габариту, вимикач протитуманок, контрольна лампа протитуманних фар |
| 11 | 8А Вимикач і переривник вказівників поворотників, лампи вказівників поворотників, контрольна лампа в режимі аварійки |
| 12 | 16А Прикурювач, розетка для лампи перенесення |
| 13 | 8А Далеке світло правої фари |
| 14 | 8А Далеке світло лівої фари, контрольна лампа дальньої оптики |
| 15 | 8А Ближнє світло правої фари |
| 16 | 8А Ближнє світло лівої фари |
За прикурювач відповідає запобіжник номер 12 на 16А.
Призначення реле
| К1 | Реле включення очисників фар |
| К2 | Реле – переривник покажчиків повороту та аварійної сигналізації |
| К3 | Реле очищувача вітрового скла |
| К4 | Реле контролю справності ламп |
| К5 | Реле далекого світла фар |
| К6 | Реле омивача фар |
| К7 | Реле включення скло підйомників |
| К8 | Реле увімкнення звукових сигналів |
| К9 | Реле вентилятора |
| К10 | Реле обігрівача заднього скла |
| К11 | Реле увімкнення ближнього світла фар |
Варіант 2
Фото – схема
Позначення запобіжників
| 1 | 10А Очищувачі фар (в момент вмикання) Реле вмикання очищувачів фар (контакти) Клапан вмикання фар |
| 2 | 10А Вказівники повороту та реле-переривник аварійної сигналізації (в режимі аварійної сигналізації) Контрольна лампа аварійної сигналізації |
| 3 | 10А Задні ліхтарі (лампи стоп – сигналу) Плафон освітлення салону |
| 4 | 20А Елемент обігріву заднього скла Реле (контакти) включення обігріву заднього скла Штепсельна розетка для переносної лампи Прикурювач |
| 5 | 20А Електродвигун вентилятора системи охолодження двигуна та реле його включення (контакти) Звуковий сигнал та реле його включення |
| 6 | 30А Електро скло підйомники передніх дверей Реле увімкнення електро скло підйомників |
| 7 | 30А Очищувачі фар (в робочому режимі) Реле включення очищувачів фар (обмотка) Електродвигун вентилятора опалювача Електродвигун омивача скла Моторедуктор очищувача заднього скла Реле часу омивача заднього скла Клапани включення омивача вітрового та заднього скла Реле ( ) включення обігріву заднього скла Контрольна лампа обігріву заднього скла Лампа освітлення речового ящика |
| 8 | 7,5А Ліва протитуманна фара |
| 9 | 7,5А Права протитуманна фара |
| 10 | 7,5А Ліхтарі освітлення номерного знака Підкапотна лампа Лампи освітлення приладів Контрольна лампа зовнішнього освітлення Табло підсвічування важелів обігрівача Лампа освітлення прикурювача Ліва фара (габаритне світло) Лівий задній ліхтар (габаритне світло) |
| 11 | 7,5А Права фара (габаритне світло) Правий задній ліхтар (габаритне світло) |
| 12 | 7,5А Права фара (ближнє світло) |
| 13 | 7,5А Ліва фара (ближнє світло) |
| 14 | 7,5А Ліва фара (дальнє світло) Контрольна лампа включення дальнього світла фар |
| 15 | 7,5А Права фара (дальнє світло) |
| 16 | 15А Покажчики повороту та реле-переривник покажчиків повороту та аварійної сигналізації (в режимі вказівки повороту) Контрольна лампа покажчиків повороту Задні ліхтарі (лампи світла заднього ходу) Моторедуктор та реле включення очищувача вітрового скла Обмотка збудження генератора Контрольна лампа тиску масла Контрольна лампа повітряної заслінки карбюратора Контрольна лампа гальма стоянки Лампа світлового табло «STOP» Покажчик температури охолоджуючої рідини Покажчик рівня палива з контрольною лампою резерву Вольтметр |
За прикурювач відповідає запобіжник номер 4 на 20А.
Розшифровка реле
| К1 | Реле включення очисників фар | |
| К2 | Реле – переривник покажчиків повороту та аварійної сигналізації | |
| К3 | Реле очищувача вітрового скла | |
| К4 | Реле контролю справності ламп | |
| К5 | Реле включення скло підйомників | |
| К6 | Реле увімкнення звукових сигналів | |
| К7 | Реле включення обігріву заднього скла | |
| К8 | Реле увімкнення далекого світла фар | |
| К9 | Реле увімкнення ближнього світла фар | |
