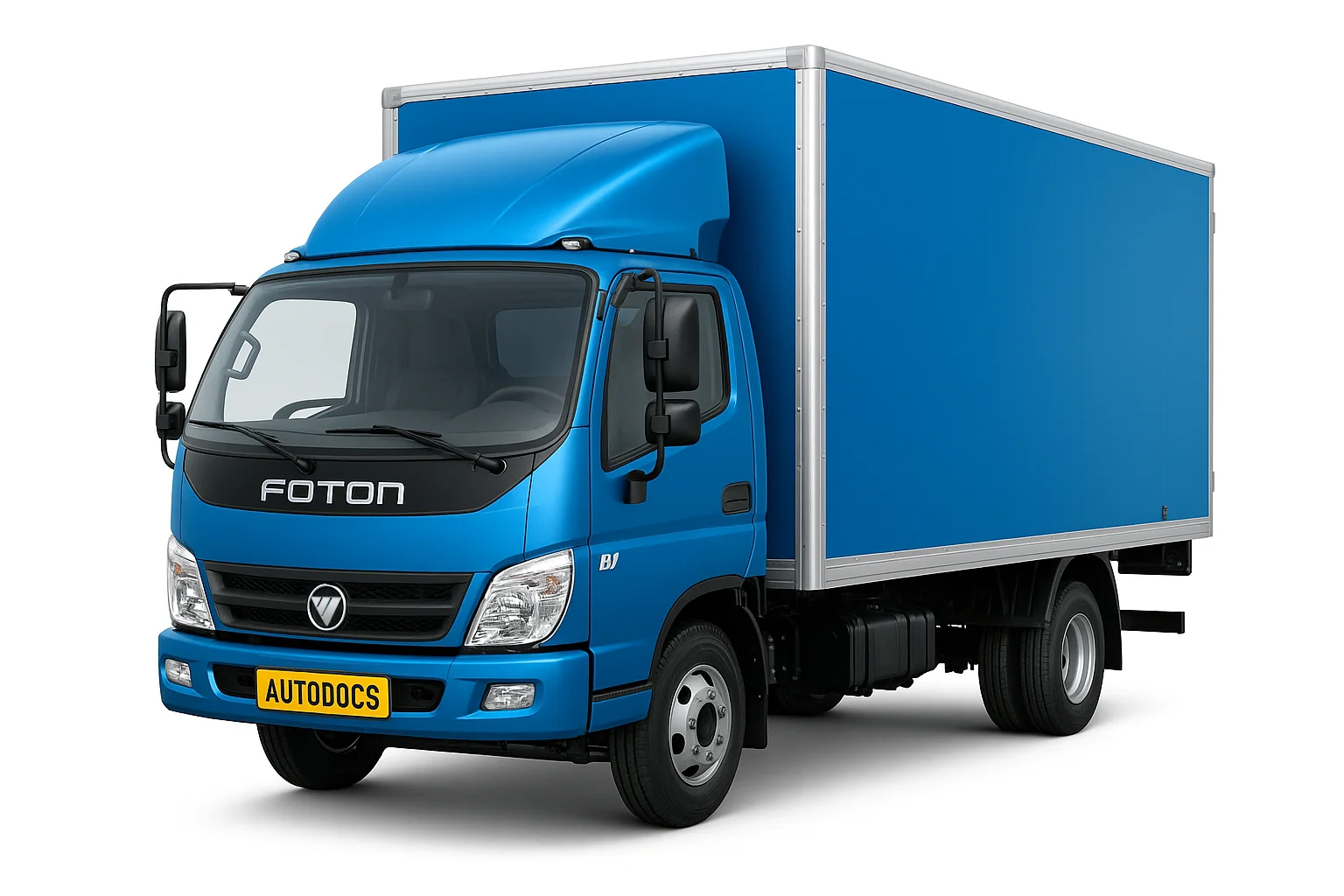

Foton Ollin – сімейство вантажних автомобілів, яке включає такі моделі як: Foton 1039, Foton 1049, Foton 1059, Foton 1043, Foton Aumark 1061, Foton 1069 , Foton 1099 та деякі інші. Ця серія випускалася з різними варіантами виконання кузова та двигуна. Роки випуску: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2020 н зі схемою блоку , фото прикладом виконання та місцем розташування. Виділимо запобіжник, що відповідає за прикурювач.
Немає одного загального опису запобіжників та реле на всі моделі Фотон. Ми представимо те, що найчастіше зустрічається. Призначення елементів у вашому автомобілі може відрізнятись від представленого. Звіряйте інформацію зі своєю технічною документацією.
Блок запобіжників та реле
Основний блок із запобіжниками та реле знаходиться в салоні під панеллю приладів, з боку пасажира.
Схема
Опис
| 1 | 15А Близьке світло ліва лампа |
| 2 | 15А Ближнє світло права лампа |
| 3 | 15А Далеке світло права лампа |
| 4 | 15А Далеке світло ліва лампа |
| 5 | 15А Прикурювач |
| 6 | 7,5А Задня протитуманна фара |
| 7 | 20А Склопідйомники |
| 8 | 20А Заднє електричне вікно |
| 9 | 15А Запуск |
| 10 | 15А Підігрів |
| 11 | 15А Очищувач скла |
| 12 | 15А Повороти |
| 13 | 15А Вимикач кондиціонера |
| 14 | 7,5А Прилади |
| 15 | 25А Опалення |
| 16 | 10А Стельові лампи |
| 17 | 7,5А Сигнал ламп гальмування |
| 18 | 15А Дверний замок |
| 19 | 10А Маленькі лампи |
| 20 | 15А Аварійна сигналізація |
| 21 | 15А Ключ запалювання |
| 22 | 15А Передня протитуманна фара |
| 23 | 15А Генератор |
| 24 | 7,5А ЄДР |
| 25 | 10А Контролер гасіння |
| Реле | |
| R1 | Електромагнітна муфта зчеплення |
| R2 | Джерело живлення IG |
| R3 | Опалення |
| R4 | Електричні вікна |
| R5 | Змінних світлов |
| R6 | Світло fuse.autodocs.com.ua |
| R7 | Резерв |
| R8 | Дзеркало заднього виду |
| R9 | Кондиціонер |
| R10 | Гудок |
| R11 | Передня протитуманна фара |
| R12 | Маленькі лампи |
| R13 | Права лампа дальнє світло |
| R14 | Ліва лампа дальнє світло |
За прикурювач відповідає запобіжник номер 5 на 15А.
Окремі елементи запобіжників та реле можуть перебувати і поза цим блоком.
