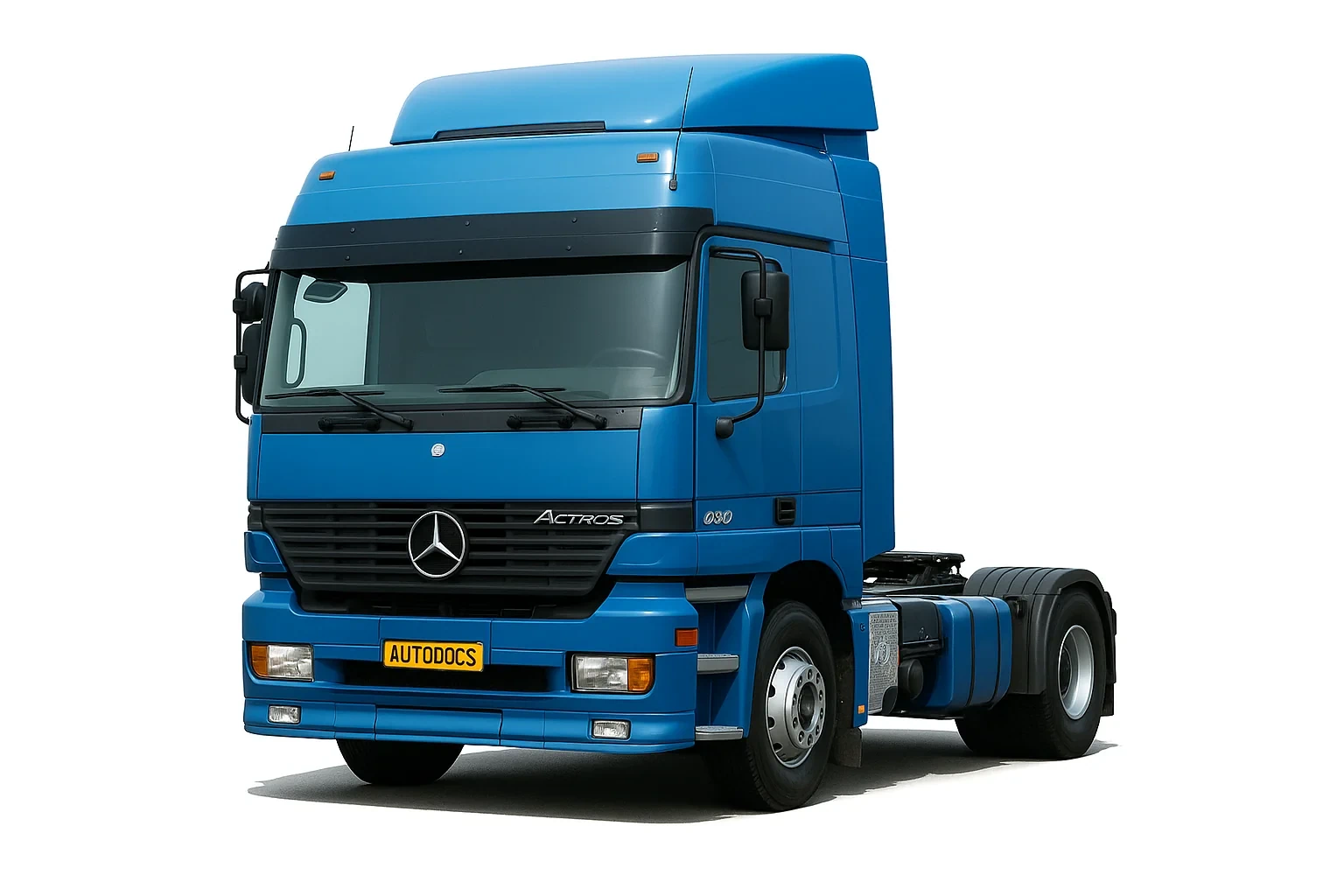

Mercedes-Benz Actros MP1 надає 1 покоління модельного ряду тягачів Actros, який вироблявся у 1996, 1997, 1998, 1999, 2000, 2001, 2002 та 2003 роках. Найбільшу популярність набула Мерседес Актрос 1840 . У даному матеріалі Ви знайдете опис запобіжників та реле Мерседес Актрос мп1 зі схемою блоку та місцем його розташування. Виділимо запобіжник прикурювача.
Не підходять схеми чи не те покоління?
[ Опис Мерседес Актрос мп3 та мп2 ]
[ Опис Мерседес Актрос мп4 ]
Блок у салоні
Основний блок із запобіжниками та реле розташований у нижній частині панелі приладів з боку пасажира за захисною кришкою.
Звертаємо увагу, що немає одного загального опису для всього покоління тягачів. Звіряйте призначення зі своїми схемами зі зворотного боку захисної кришки.
Розташування
- Запасні запобіжники
- Основний відділ запобіжників
- Реле
Схема
Опис
Запобіжники
| № | Струм | Опис |
|---|---|---|
| 1 | 10А | Задні протитуманні ліхтарі, у тому числі на причепі |
| 2 | 10А | Освітлення комбінації приладів / підсвічування перемикачів, фароочисник, система регулювання кута нахилу фар, Монтажний блок — клема 58 |
| 3 | 10A | Додаткові покажчики повороту |
| 4 | 10A | Підйомний верхній люк, радіоприймач на 24 В, ручне гальмо — клема 30 |
| 5 | 10А | Робоча фара, LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) — клема 30 |
| 6 | 10А | Резервний |
| 7 | 15А | Монтажний блок - затискач D+ |
| 8 | 10А | Система обігріву дзеркал |
| 9 | 15А | Гнізда електроживлення на 24 В |
| 10 | 10А | Цифровий тахограф, комбінація приладів, роз'єм діагностування - клема 30 |
| 11 | 20А | Гніздо електроживлення причепа - клема 30 |
| 12 | 20А | Гніздо електроживлення системи ABS причепа - затискач 30 |
| 13 | 10А | Внутрішнє освітлення, система Toll Collect - затискач 30 |
| 14 | 10А | Фароочисник |
| 15 | 10А | Генератор трифазного струму, коробка передач, LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) — клема 15 |
| 16 | 10А | Механізми відбору потужності |
| 17 | 20А | Вентилятор обігрівача, кондиціонер |
| 18 | 5А | Комбінація приладів, радіо, телефон, гучномовець, телефакс — клема 15R |
| 19 | 10А | Прикурювач |
| 20 | 15А | Блок перемикачів на стороні переднього пасажира |
| 21 | 15А | Блок перемикачів на дверях водія |
| 22 | 10А | Склоомивач, аварійна сигналізація - затискач 30 |
| 23 | 10А | Близьке світло праворуч |
| 24 | 10А | Ближнє світло зліва |
| 25 | 10А | Далеке світло праворуч |
| 26 | 10А | Далеке світло зліва, контрольний індикатор увімкнення дальнього світла |
| 27 | 10А | Ліхтар заднього габаритного світла, світло стоянки, бічні габаритні ліхтарі зліва, гніздо електроживлення причепа, система Toll Collect |
| 28 | 10А | Ліхтар заднього габаритного світла, стоянкове світло, бічні габаритні ліхтарі праворуч, гніздо електроживлення причепа |
| 29 | 15А | Система керування коробкою передач |
| 30 | 10А | Управління роботою двигуна - клема 15, автомобілі для перевезення небезпечних вантажів (GGVSE): аварійний вимикач NOT-AUS |
| 31 | 10А | Блок перемикачів на дверях водія, встановлення положення зовнішніх дзеркал заднього виду, блок системи нейтралізації ОГ - клема 15 |
| 32 | 10А | Повний привід, система ESP®, система додаткового водяного опалення |
| 33 | 10А | Склоомивач, аварійна сигналізація, гніздо електроживлення причепа - клема 15 |
| 34 | 10А | Ліхтар сигналу гальмування, світло заднього ходу, гніздо електроживлення причепа |
| 35 | 10А | Датчик конденсату, гніздо електроживлення системи ABS причепа - клема 15 |
| 36 | 15А | Система додаткового водяного опалення |
| 37 | 10А | Склоомивач |
| 38 | 10А | Цифровий тахограф, комбінація приладів, подушка безпеки - клема 15 |
| 39 | 10А | Звуковий сигнал, система Toll Collect, роз'єм діагностування, система FleetBoard®, розподільник - клема 15 |
| 40 | 10А | Механізм блокування диференціалу |
| 41 | 10А | Система обігріву сидінь |
Реле
- K3 ABS/BS/EPB вимкнено
- K4 Реле нагрівача стартера/акумулятора
- К5 Д+
- K6 Стоп-сигнал
- K7 Ліхтар заднього ходу
Додаткові секції
Схема
Призначення
А1
| № | Струм | Опис |
|---|---|---|
| 1 | 10А | Годинник системи додаткового опалення, система FleetBoard®, система Toll Collect — клема 30 |
| 2 | 20А | Система додаткового опалення |
| 3 | 15А | Система центрального блокування замків |
| 4 | 15А | Система замків із комфортабельним керуванням |
| 5 | 10А | Електронна гальмівна система, гніздо електроживлення переносної лампи - клема 15 |
| 6 | 15А | Гніздо електроживлення на 12 В |
| 7 | 10А | Трансформатор напруги на 24 В/12 В, 8A |
| 7 | 15А | Трансформатор напруги на 24 В/12 В, 15A |
| 8 | 10А | Система центрального блокування замків / система замків з комфортабельним керуванням, дистанційне радіокерування, гальмо сповільнювач |
| 9 | 10А | Осушувач стисненого повітря |
| 10 | 15А | Розподільник - клема 30 |
| 11 | 15А | Блок системи нейтралізації ОГ - клема 30 |
| 12 | 10А | Гідроборт |
| 13 | 10А | Система керування коробкою передач |
| 14 | 10А | Робоча фара, гальмо-сповільнювач |
А2
| № | Струм | Опис |
|---|---|---|
| 1 | 20А | Система обігріву вітрового скла |
| 2 | 10А | Денні ходові вогні |
| 3 | 10А | Система обігріву вітрового скла |
| 4 | 10А | Система охолодження трансмісійної олії, холодильний бокс |
| 4 | 25А | Система охолодження трансмісійної олії Allison |
| 5 | 15А | Електронно-гідравлічний автономний підсилювач рульового приводу - затискач 30 |
| 6 | 10А | Електронно-гідравлічний автономний підсилювач рульового приводу - затискач 15 |
| 7 | 10А | Додаткова фара |
| 8 | 10А | Проблисковий маячок |
| 9 | 15А | Електронна гальмівна система - клема 30 |
| 10 | 10А | Панель керування телефоном / навігаційною системою, мобільний телефон - клема 30 |
| 11 | 10А | Резервний |
| 12 | 10А | Панель керування телефоном / навігаційною системою, мобільний телефон - клема 15 |
| 13 | 20А | Система обігріву вітрового скла |
| 14 | 15А | Електронна гальмівна система — Клема 30 |
