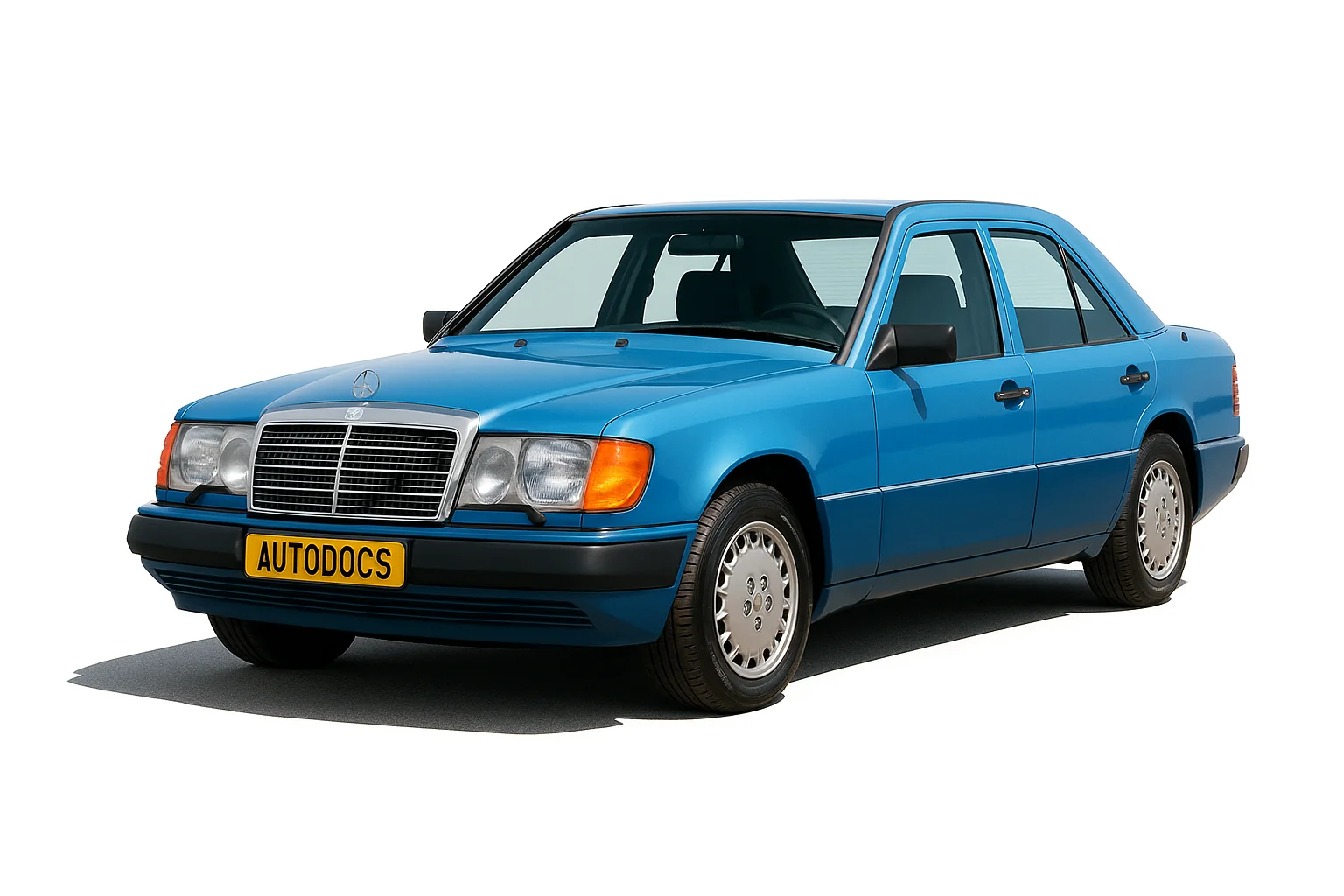

Mercedes-Benz 124 - серія легкових автомобілів бізнес-класу, що випускалися в 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 році як з дизельними, так і бензиновими двигунами з різними варіантами виконання кузова (седан, універсал, купе, кабріолет). За цей час модель пройшла рестайлінг 2 рази. У даній публікації ви знайдете опис запобіжників і реле Мерседес 124 зі схемами блоків, місцями їхнього розташування і фото прикладами їхнього виконання. Виділимо запобіжник прикурювача.
Зміст
Блок запобіжників і реле
Звіряйте актуальне позначення елементів зі своєю схемою на даху блоку, оскільки воно може відрізнятися від представленого і залежить від року випуску, рівня оснащення і регіону поставки вашого автомобіля.
| № | A | Опис |
|---|---|---|
| 1 | 16 | Лампа освітлення речового ящика |
| Прикурювач | ||
| Кнопка обігріву заднього скла | ||
| Склоочисник та омивач заднього скла | ||
| Радіоприймач | ||
| Ортопедична спинка сидіння (124 545: 1500, 1600, 2100, 2200, 2700) | ||
| Електро підголівники (124 545: 0700, 0900, 1500, 2100, 2200) | ||
| Система подачі ременя безпеки (124 545 2700) | ||
| 2 | 16 | Склоочисник та омивач лобового скла |
| Реле фароочисників (Kl. 86) | ||
| Ланцюг сигналізації дальнім світлом фар | ||
| Реле живлення системи комфорту (Kl. 86) | ||
| Реле підйому вікон (Кл. 86) (124 545: 0700, 0900, 1300, 1600, 2200, 2500) | ||
| 3 | 8 | Праве габаритне світло |
| Очищувачі фар (124 545: 0600, 0700, 0900) | ||
| Освітлення номерного знака | ||
| Підсвічування комбінації приладів | ||
| Лампи підсвічування керування обігрівачем | ||
| Попереджувальний зумер (124 545: 0600, 1000, 1200, 1500, 2100, 2500, 2700) | ||
| 4 | 8 | Передні протитуманні фари |
| Задній протитуманний ліхтар | ||
| 5 | 8 | Лампи стоп-сигналу |
| Комбінація приладів | ||
| Передній плафон освітлення салону | ||
| Сигналізатор несправності ламп зовнішнього освітлення | ||
| Круїз-контроль | ||
| Тахометр | ||
| Блок керування причепом (124 545: 1200, 1500, 2100, 2700) | ||
| Блок керування дахом (124 545 2700) | ||
| Клавіша керування дахом (124 545 2700) | ||
| 6 | 8 | Покажчики повороту |
| Звуковий сигнал | ||
| Датчик температури зовнішнього повітря | ||
| Бортовий комп'ютер (123 545 1500) | ||
| Блок керування дахом (124 545 2700; DE: Ausloesegeraet Ueberrollbuegel) | ||
| 7 | 8/16 | Лампи заднього ходу |
| Клапан опалювального приладу | ||
| Водяний насос | ||
| Вентилятор системи охолодження двигуна | ||
| Обігрів жиклерів омивача вітрового скла | ||
| Блок керування клімат контролем | ||
| Реле додаткового вентилятора (Kl. 86) | ||
| Блок керування автоматичною коробкою передач | ||
| Внутрішній датчик вентилятора обігрівача | ||
| Компресор кондиціонера | ||
| Вимкнення перемикача клапана запалювання (124 545: 0600, 1000, 1200, 1500, 2100) | ||
| 8 | 8 | Ліве габаритне світло |
| 9 | 8 | Аварійна сигналізація |
| Діагностичний роз'єм | ||
| Годинники | ||
| Передній плафон освітлення салону | ||
| Радіоприймач | ||
| Реле живлення системи комфорту (Kl. 86) | ||
| Лампи освітлення дзеркала в сонцезахисних козирках | ||
| 10 | 25 | Обігрів заднього скла |
| 11 | 8 | 124 545: 0600, 1000, 1200, 1500: Електроніка карбюратора |
| 124 545: 1200, 1300, 1500, 2100: Масляний радіатор коробки передач | ||
| 124 545 2100: Підігрівач впускного колектора | ||
| 16 | 124 545 2500: Сигналізація | |
| 12 | 25 | 124 545: 0600, 0700, 1000, 1200, 2100: Двигун обігрівача |
| 16 | 124 545 2500: Сигналізація | |
| 13 | 8 | Ліве ближнє світло |
| 14 | 8 | Праве ближнє світло |
| 15 | 8 | Ліве дальнє світло |
| 16 | 124 545 2500: | |
| Ліве дальнє світло | ||
| Додаткове дальнє світло (ліве) | ||
| 16 | 8 | Праве дальнє світло |
| Індикатор дальнього світла фар | ||
| 16 | 124 545 2500: | |
| Праве дальнє світло | ||
| Індикатор дальнього світла фар | ||
| Додаткове дальнє світло (праве) | ||
| A | 16 | Люк |
| Ортопедична спинка сидіння (124 545: 0600, 0700, 0900, 1000, 1200, 1300) | ||
| Подогрев передних сидений (124 545: 0600, 0700, 0900, 1000, 1200, 1300) | ||
| Електро підголівники (124 545: 0600, 1000, 1200) | ||
| 25 | 124 545 1500: Скляні підйомники | |
| 8 | 124 545 2700: Блок керування дахом | |
| B | 8 | Електропривод дзеркал |
| Подогрев зеркал | ||
| Підігрів заднього сидіння (задній обігрівач) (124 545: 0600, 1000, 1200, 2100) | ||
| Система подачи ремня безопасности (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | ||
| Електрична шторка заднього скла (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2500) | ||
| C | 16 | Задній плафон освітлення салону |
| Освітлення багажника | ||
| Блокування задніх дверей | ||
| Система центрального блокування замків дверей | ||
| Плафони в дверях | ||
| Автоматична антена | ||
| Електродвигун регулювання положення сидінь з пам'яттю | ||
| Блок керування покажчиком повороту причепа (124 545: 0600, 0700, 0900) | ||
| Система подачі ременя безпеки (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | ||
| Поперекова підтримка (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | ||
| Світильник для читання в задній частині салону (124 545: 0600, 1200, 1300, 1500, 1600, 2100, 2200, 2500) | ||
| CD чейнджер | ||
| Підсилювач | ||
| D | 16 | Додатковий вентилятор |
| E | 25 | Регулювання положення передніх сидінь |
| Регульована рульова колонка (пам'ять) (крім 124 545: 0700, 0900) | ||
| F | 25 | Регулювання положення передніх сидінь |
| Регульована рульова колонка (крім 124 545: 0700, 0900, 2500) | ||
| G | 16 | 124 545: 0600, 0700, 0900, 1000: Склопідйомники (передній лівий, задній правий) |
| 124 545: 1200, 1300: Склопідйомники (передній лівий, задній правий) | ||
| 25 | 124 545: 1500, 1600, 2100, 2200, 2500, 2700: Склопідйомники (передній лівий, передній правий) | |
| H | 16 | 124 545: 0600, 0700, 0900, 1000: Склопідйомники (передній правий, задній лівий) |
| 25 | 124 545: 1200, 1300: Склопідйомники (передній правий, задній лівий) | |
| 124 545: 1500, 1600, 2100, 2200, 2500, 2700: Склопідйомники (задній лівий, задній правий) | ||
| Реле | ||
| A | Електропривод склопідйомників, люк, реле електроприводу сидіння | |
| Електропривод сидінь | ||
| B | Вентилятор конденсатора кондиціонера | |
| C | Вентилятор конденсатора кондиціонера | |
| D | Фароочисник | |
| E | Роз'єм запобіжників | |
| Реле кисневого датчика | ||
| F | Реле підігріву сидінь | |
| Електро склопідйомники | ||
| Реле живлення системи комфорту (з 1990) | ||
| G | Попередження про непристебнутий ремінь | |
| Реле клапана повернення палива | ||
| H | Комбіноване реле: покажчики повороту, аварійна сигналізація, обігрівач заднього скла, електродвигун очищувачів, протиугінна системи | |
| I | Діод електроприводу сидінь (з 1990) | |
| Діод електроприводу склопідйомників | ||
| Стоянкове гальмо /ASR/ електронна педаль газу (з 1992, 400E/ 500E) | ||
| K | Блок системи перевірки справності ламп | |
У дужках вказано номер схеми блоку запобіжників, який знаходиться на кришці. (приклад: 124 545 2200)
За прикурювач відповідає запобіжник номер 1.
Блок реле
Додатковий блок із реле може встановлюватися під капотом із правого боку.
| № | Опис |
|---|---|
| 1 | Реле паливного насоса |
| 2 | Реле захисту від перенапруг електронних компонентів систем уприскування та ABS |
| 3 | Блок керування компресора кондиціонера |
Додаткові елементи
Реле паливного насоса (К27)
| № | Позначення |
|---|---|
| 11 | крім 124.034, 124.036 |
| 12 | під заднім сидінням (моделі; 124.034 (E420), 124.036 (E500)) |
| N6 | Блок керування компресором кондиціонера |
| N30 | Блок управління ABS |
Реле блокування стартера (K38)
Інші елементи
| № | Позначення |
|---|---|
| K11/1 | Реле лівого підголівника |
| K11/2 | Реле правого підголівника |
| K12/1 | Переривчастий таймер заднього склоочисника |
| N13 | Реле захисту двигуна від перевантажень/круїз-контроль |
| N14 | Реле свічок напруження |
| N28 | Блок керування причепом |
