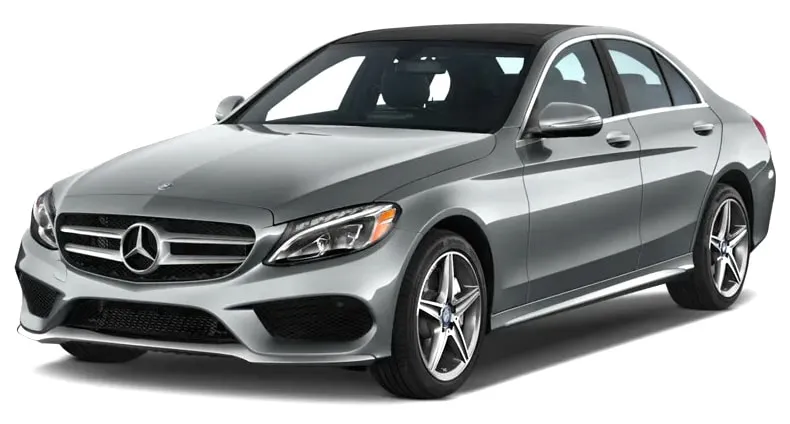

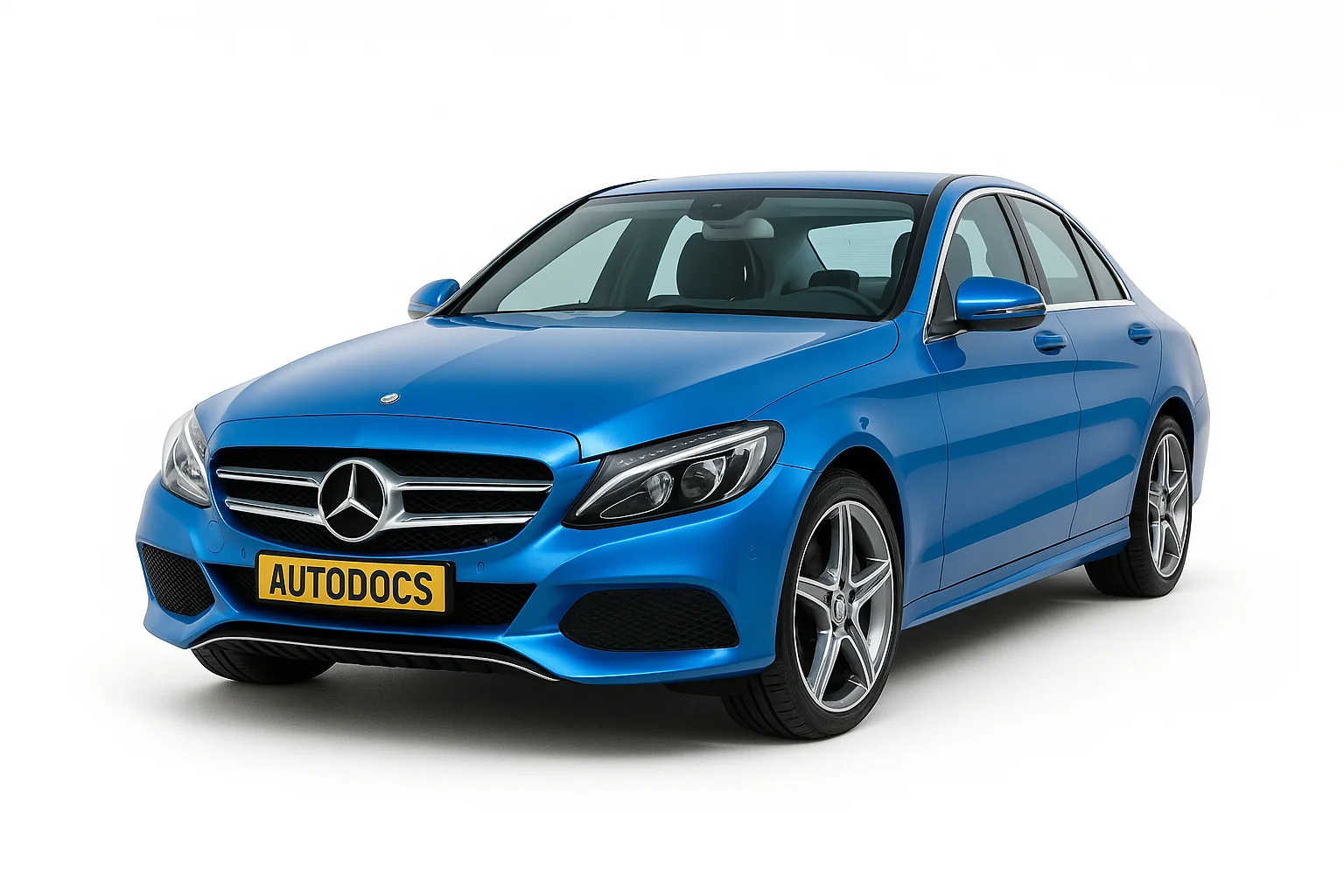

Німецький автовиробник Mercedes-Benz випускав четверте покоління C-класу, Mercedes-Benz W205, з 2014 по 2021 рік. Роки виробництва: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. Модель доступна у різних кузовах: седан (W205), універсал (S205), купе (C205) і кабріолет (A205). За час виробництва автомобіль пройшов плановий рестайлінг. У цій статті ви знайдете детальний опис блоків запобіжників і реле Mercedes W205: схеми розташування, наочні фото приклади, а також дізнаєтеся, який запобіжник відповідає за прикурювач.
Виконання блоків і призначення елементів у них може відрізнятися від представленого і залежить від року випуску та рівня оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Блок в панелі
У салоні блок запобіжників і реле знаходиться в лівому торці панелі приладів (зі сторони водія) за захисною кришкою.
| № | A | Опис |
|---|---|---|
| 200 | 50 | Передній блок управління SAM |
| 201 | 40 | Передній блок управління SAM |
| 202 | 5 | Сирена сигналізації |
| A205: Блок управління EDW/захистом від буксирування/системою охорони салону | ||
| 203 | 20 | Дійсно для а/м з КП 716: Блок управління електричною блокуванням рульової колонки |
| 204 | 5 | Діагностичний роз'єм |
| 205 | 7,5 | Блок управління електронним замком запалювання |
| 206 | 5 | Аналогові годинник |
| 207 | 15 | Блок управління системою опалення, вентиляції та кондиціювання |
| 208 | 7,5 | Комбінація приладів |
| 209 | 5 | Панель управління системою кондиціювання |
| Блок управління верхньої блок-панелі управління | ||
| 210 | 5 | Сигнали з блоку управління електронним модулем рульової колонки |
| 211 | 25 | AMG: Сигнали з блоку управління електронною системою стабілізації руху ESP |
| 212 | 5 | Перемикач антени для телефону та автономного обігрівача |
| 213 | 5 | Сигнали з блоку управління електронною системою стабілізації руху ESP |
| 214 | 30 | AMG: Блок управління електричним стояночним гальмом |
| 215 | Резерв | |
| 216 | 7,5 | Плафон освітлення бардачка |
| 217 | 5 | Японія: Блок управління передачі даних про дорожні збори в стандарті DSRC |
| 218 | 7,5 | Блок управління системою утримання пасажирів (Supplemental Restraint System) |
| 219 | 5 | Блок управління Weight Sensing System |
| 220 | Резерв | |
| Реле | ||
| F | Реле клеми 15R | |
Блок силових запобіжників
В ногах у переднього пасажира може встановлюватися блок запобіжників високої потужності.
| № | A | Опис |
|---|---|---|
| 1 | Блок силових запобіжників моторного відсіку | |
| 2 | 150 | Hybrid: Реле додаткової АКБ функції ECO Start-Stop |
| 3 | 40 | Регулятор вентилятора |
| 4 | Резерв | |
| 5 | 150 | На а/м з дизельним двигуном: Додатковий електропідігрівач |
| 6 | 80 | Блок запобіжників стійки A праворуч |
| 7 | 150 | Модуль запобіжників і реле у задній частині салону |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 60 | Дійсно для а/м з коробкою передач 725: Блок управління повністю інтегрованою системою управління коробкою передач 100A Hybrid з коробкою передач 724: Блок управління повністю інтегрованою системою управління коробкою передач |
| 11 | Резерв | |
| 12 | 40 | Модуль запобіжників і реле у задній частині салону |
| 13 | 50 | Блок запобіжників стійки A праворуч |
| 14 | F32/4k2 – Реле відключення струму спокою |
Розташування додаткових елементів
- F96 – Запобіжники клеми 30 додаткової АКБ
- F96/1 – Запобіжники клеми 87 заслінки у випускному тракті
Блок під панеллю
Під панеллю приладів, зі сторони пасажира, на стійці за захисною кришкою, встановлений ще один блок із запобіжниками.
| № | A | Позначення |
|---|---|---|
| 301 | 5 | Hybrid: Пірозапобіжник (F63) через пристрій для відключення високовольтної мережі |
| 302 | 30 | Блок управління передньою правою дверима |
| 303 | 30 | W205, S205, V205: Блок управління задньою лівою дверима |
| A205, C205: Блок управління системами задньої частини салону | ||
| 304 | 20 | Дійсно для а/м з КП 722: Модуль сервоприводу АКП для системи DIRECT SELECT |
| 305 | 30 | Блок управління сидінням водія |
| Блок управління підігрівом сидіння водія (до 31.05.2015) | ||
| Блок управління підігрівом передніх сидінь (з 01.06.2015) | ||
| 306 | 30 | Блок управління сидінням переднього пасажира |
| Блок управління підігрівом сидіння переднього пасажира (до 31.05.2015) | ||
| Блок управління підігрівом передніх сидінь (з 01.06.2015) | ||
| 307 | 5 | AMG: Блок управління активними опорами двигуна |
| 308 | 30 | США: Електричне штекерне з'єднання функції Elektric-Brake-Control |
| 309 | 10 | Блок управління системою аварійного виклику |
| 5 | Блок управління HERMES | |
| Комунікаційний модуль телекомунікаційних служб | ||
| 310 | 20 | AMG: Блок управління активними опорами двигуна |
| 311 | 10 | Електронний регулятор додаткового вентилятора у задній частині салону |
| 312 | 10 | Стельова блок-панель управління |
| 313 | 10 | Hybrid: Блок управління силової електроніки |
| 314 | 5 | AMG: Блок управління електронним диференціалом |
| 315 | 5 | Блок управління трансмісією |
| На а/м з дизельним двигуном: Блок управління CDI | ||
| На а/м з бензиновим двигуном: Блок управління ME | ||
| 316 | 7,5 | Блок управління системою утримання пасажирів (Supplemental Restraint System) |
| 317 | 30 | Модуль управління панорамним зсувним люком (панорамний дах зі зсувним люком) |
| Модуль управління зсувного люка (зсувний люк) | ||
| 318 | 20 | Блок управління автономним обігрівачем |
| 319 | 5 | Hybrid: Високовольтна система електричного обігрівача |
| 320 | 25 | Блок управління AIRMATIC |
| Блок управління системою адаптивної амортизації | ||
| 321 | 5 | Японія: Блок управління передачі даних про дорожні збори в стандарті DSRC |
| 322 | 20 | Головний пристрій |
| 323 | 5 | Блок управління системою допомоги при паркуванні |
| MF1/1 | 7,5 | Дисплей аудіосистеми/ COMAND |
| Електродвигун вентилятора аудіопристрою (COMAND APS) | ||
| MF1/2 | 7,5 | Мультифункціональна камера Mono |
| Мультифункціональна стерео-камера | ||
| MF1/3 | 7,5 | Датчик дощу та освітленості з додатковими функціями |
| W205, S205, V205: Стельова блок-панель управління | ||
| MF1/4 | 7,5 | Блок управління сидінням водія |
| Блок управління підігрівом сидіння водія (до 31.05.2015) | ||
| Блок управління підігрівом передніх сидінь (з 01.06.2015) | ||
| MF1/5 | 7,5 | Блок управління сидінням переднього пасажира |
| Блок управління підігрівом сидіння переднього пасажира (до 31.05.2015) | ||
| Блок управління підігрівом передніх сидінь (з 01.06.2015) | ||
| MF1/6 | 7,5 | Сигнали з блоку управління електронним модулем рульової колонки |
| MF2/1 | 5 | Реверсивний натягувач переднього лівого ременя безпеки |
| MF2/2 | 5 | Панель управління аудіосистемою/COMAND |
| Сенсорна панель (радіоприймач Audio 20 або COMAND APS) | ||
| MF2/3 | 5 | Реверсивний натягувач переднього правого ременя безпеки |
| MF2/4 | 5 | Проекційний дисплей |
| MF2/5 | 5 | Модуль підключення мультимедійних пристроїв |
| MF2/6 | 5 | Hybrid: Електричний компресор кондиціонера |
| MF3/1 | 5 | Провід зворотного зчитування клеми 30g переднього блоку управління SAM |
| MF3/2 | 5 | Блок управління радарними датчиками |
| MF3/3 | Резерв | |
| MF3/4 | 5 | Блок кнопок на панелі приладів зі сторони водія |
| MF3/5 | 5 | Панель управління системою кондиціювання повітря у задній частині салону |
| MF3/6 | 5 | Блок управління системою контролю тиску в шинах |
Блоки під капотом
Блок запобіжників і реле
У моторному відсіку, під капотом з лівої сторони розташований основний блок із запобіжниками та реле.
| № | A | Призначення |
|---|---|---|
| 100 | 40 | Hybrid: Вакуумний насос |
| 101 | 15 | Крім AMG: Кінцева кабельна муфта клеми 87/2 |
| 20 | AMG: Кінцева кабельна муфта клеми 87/2 | |
| 102 | 20 | Крім AMG: Кінцева кабельна муфта клеми 87/1 |
| 25 | AMG: Кінцева кабельна муфта клеми 87/1 | |
| 103 | 15 | Крім AMG: Кінцева кабельна муфта клеми 87/4 |
| 20 | AMG: Кінцева кабельна муфта клеми 87/4 | |
| 104 | 15 | Крім AMG: Кінцева кабельна муфта клеми 87/3 |
| 20 | AMG: Кінцева кабельна муфта клеми 87/3 | |
| 105 | 15 | Дійсно для а/м з редуктором 722.9 (крім 722.930): Блок управління додатковим масляним насосом трансмісійного масла |
| 106 | Резерв | |
| 107 | 60 | Дійсно для двигуна 274.9: Електричний насос системи охолодження |
| 108 | 20 | Світлодіодні фари статичного освітлення: |
| Передня права блок-фара | ||
| Світлодіоди High Performance або світлодіодні фари динамічного освітлення: | ||
| Передня ліва блок-фара | ||
| Передня права блок-фара | ||
| 109 | 30 | Електродвигун склоочисника |
| 110 | 20 | Світлодіодні фари статичного освітлення: |
| Передня ліва блок-фара | ||
| Світлодіоди High Performance або світлодіодні фари динамічного освітлення: | ||
| Передня ліва блок-фара | ||
| Передня права блок-фара | ||
| 111 | 30 | Стартер |
| 112 | 15 | Hybrid: Датчик положення педалі газу |
| 113 | Резерв | |
| 114 | 40 | Компресор AIRMATIC |
| 115 | 15 | Звуковий сигнал ліворуч і звуковий сигнал праворуч |
| 116 | Резерв | |
| 117 | Резерв | |
| 118 | 5 | Hybrid: Сигнали з блоку управління електронною системою стабілізації руху ESP |
| 119 | 15 | Кінцева кабельна муфта клеми 87 C2 |
| 120 | 5 | Крім AMG: Кінцева кабельна муфта клеми 87 C1 |
| 15 | AMG: Кінцева кабельна муфта клеми 87 C1 | |
| 121 | 5 | Сигнали з блоку управління електронною системою стабілізації руху ESP |
| 122 | 5 | Реле CPC |
| 123 | Резерв | |
| 124 | Резерв | |
| 125 | 5 | Передній блок управління SAM |
| 126 | 5 | Блок управління трансмісією |
| На а/м з дизельним двигуном: Блок управління CDI | ||
| На а/м з бензиновим двигуном: Блок управління ME | ||
| 127 | 5 | Hybrid: Обмежувач падіння напруги |
| 128 | 5 | Передня ліва блок-фара та перемикач зовнішнього освітлення |
| 129 | 30 | Hybrid: Реле клеми 50 стартера |
| 129A | 30 | Hybrid: Реле клеми 50 стартера |
| Реле | ||
| G | Реле клеми 15, моторний відсік | |
| H | Реле клеми 50 стартера | |
| I | Hybrid: Реле вакуумного насоса (+) | |
| J | Реле CPC | |
| K | Дійсно для а/м з редуктором 722.9 (крім 722.930): Реле масляного насоса | |
| L | Реле звукового сигналу | |
| M | Реле підігріву щіток склоочисника | |
| N | Реле клеми 87M | |
| O | Hybrid: Реле клеми 15 стартера | |
| P | Дійсно для двигуна 274.9: Реле насоса системи охолодження | |
| Q | Hybrid: Реле вакуумного насоса (-) | |
| R | Реле AIRMATIC | |
Блок силових запобіжників
Фото приклад
Варіант 1
Варіант 2
| № | A | Розшифровка |
|---|---|---|
| 1 | Резерв | |
| 2 | 100 | На а/м з дизельним двигуном: Модуль вихідного каскаду свічок розжарювання |
| 3 | 60 | Модуль запобіжників і реле двигуна |
| 4 | Роз'єм акумуляторної батареї бортової мережі | |
| 5 | 150 | Модуль запобіжників і реле двигуна |
| 6 | 125 | Модуль запобіжників і реле, ліворуч |
| 7 | 80 | Електродвигун вентилятора |
| 8 | 125 | Блок управління електропідсилювачем кермового управління |
| 9 | 150 | Електродвигун вентилятора (1000 Вт) |
| 10 | 200 | Блок силових запобіжників у салоні |
| 11 | Резерв | |
| 12 | Hybrid: Блок управління силовим електронним обладнанням | |
| США: Блок управління нагрівачем каталізатора | ||
| 13 | 400 | Генератор |
| C1 | Hybrid: Реле розчеплення | |
| C2 | Hybrid: Клема 31 | |
| C3/1 | 40 | Сигнали з блоку управління електронною системою стабілізації руху ESP |
| C3/2 | 60 | Сигнали з блоку управління електронною системою стабілізації руху ESP |
| F32/3k1 | Роздільне реле |
Блок у багажнику
Ще один блок запобіжників і реле знаходиться у багажнику під захисною кришкою.
Варіант 1
Варіант 2
| № | A | Опис |
|---|---|---|
| 400 | 25 | Блок управління AdBlue® |
| 401 | 15 | Блок управління AdBlue® |
| 402 | 20 | Блок управління AdBlue® |
| 403 | 30 | До 30.11.2015 р.: Перемикач частково електричного регулювання положення сидіння переднього пасажира |
| 25 | З 01.12.2015 р.: Перемикач частково електричного регулювання положення сидіння переднього пасажира | |
| 404 | 30 | До 30.11.2015 р.: Перемикач частково електричного регулювання положення сидіння водія |
| 25 | З 01.12.2015 р.: Перемикач частково електричного регулювання положення сидіння водія | |
| 405 | Резерв | |
| 406 | 30 | Блок управління передньою лівою дверима |
| 407 | Резерв | |
| 408 | 30 | W205, S205, V205: Блок управління задньою правою дверима |
| A205, C205: Блок управління системами задньої частини салону | ||
| 409 | Резерв | |
| 410 | 15 | Приймач пульта дистанційного радіокерування автономним обігрівачем |
| 411 | 30 | Реверсивний натягувач переднього лівого ременя безпеки |
| 412 | 7,5 | Hybrid: Блок управління системою управління АКБ |
| 413 | 5 | Блок управління приводом кришки багажника |
| 414 | 5 | Модуль тюнера (ТВ-тюнер, цифрове радіо (DAB)) або супутникове радіо SIRIUS) |
| 415 | 5 | Блок управління кришки камери |
| Генератор системи ароматизації повітря | ||
| 416 | 7,5 | Антенний підсилювач/ компенсатор мобільного зв'язку |
| Контактна плата мобільного телефону | ||
| 417 | 5 | Блок управління камерою огляду на 360° |
| Камера заднього виду | ||
| 418 | 5 | Блок управління підігріву сидінь у задній частині салону |
| Блок управління системою AIRSCARF | ||
| 419 | 5 | Блок управління регулювання поясничного підпору для сидіння переднього пасажира |
| 420 | 5 | Блок управління регулювання поясничного підпору для сидіння водія |
| 421 | Резерв | |
| 422 | Резерв | |
| 423 | 5 | Блок управління підсилювачем акустичної системи |
| 424 | 15 | Дійсно для а/м з двигуном 276: Блок управління Motorsound |
| 425 | Резерв | |
| 426 | Резерв | |
| 427 | Резерв | |
| 428 | Резерв | |
| 429 | Резерв | |
| 430 | Резерв | |
| 431 | 25 | Багатофункціональний блок управління для спеціального а/м |
| 432 | 25 | Багатофункціональний блок управління для спеціального а/м |
| 433 | 15 | Блок управління системою розпізнавання причепа |
| 434 | 15 | Блок управління системою розпізнавання причепа |
| 30 | AMG: Блок управління електричним стояночним гальмом | |
| 435 | 25 | Блок управління системою розпізнавання причепа |
| 25 | AMG: Блок управління електронним диференціалом | |
| 436 | 15 | Блок управління системою розпізнавання причепа |
| 437 | 25 | Блок управління системою розпізнавання причепа |
| 438 | 30 | Блок управління перетворювачем змінного /постійного струму |
| 439 | 5 | Таксометр |
| Таксометр у внутрішньосалонному дзеркалі заднього виду | ||
| 25 | A205: Блок управління системами задньої частини салону | |
| 440 | 30 | Блок управління підігріву сидінь у задній частині салону |
| Блок управління системою AIRSCARF | ||
| 441 | 30 | Блок управління системою AIRSCARF |
| 442 | 25 | Блок управління паливним насосом |
| 443 | 30 | Реверсивний натягувач переднього правого ременя безпеки |
| 444 | 15 | Електричне штекерне з'єднання планшетного комп'ютера |
| 445 | 15 | S205: Розетка у багажнику |
| 446 | 15 | Прикурювач з підсвічуванням попільниці спереду (розетка у салоні) |
| 447 | 15 | Розетка 12V у центральній консолі задньої частини салону праворуч |
| 448 | 10 | Дійсно для а/м з КП 722, 725: Конденсатор парковочної блокування |
| 449 | 5 | Дійсно для а/м з двигуном 626: Фільтруючий елемент паливного фільтра з вбудованим підігрівом |
| AMG: Блок управління електричним стояночним гальмом | ||
| 450 | 5 | Задній блок управління SAM |
| 451 | 5 | Блок управління паливним насосом |
| Блок управління AdBlue® | ||
| 452 | 5 | Інтегрований радарний датчик заднього бампера зовні праворуч |
| Інтегрований радарний датчик заднього бампера зовні ліворуч | ||
| Радарний датчик у задньому бампері по центру | ||
| Радарний датчик у задньому бампері праворуч зовні | ||
| Радарний датчик у задньому бампері ліворуч зовні | ||
| 453 | 5 | Радарний датчик у передньому бампері ліворуч |
| Радарний датчик у передньому бампері, праворуч | ||
| Модуль управління COLLISION PREVENTION ASSIST | ||
| 454 | 7,5 | Дійсно для а/м з КП 722: Блок управління повністю інтегрованою системою управління АКП |
| 5 | Пакет для автошкіл: | |
| Перемикач освітлення простору для ніг | ||
| Датчик контролю натискання педалі | ||
| Дійсно для типу 253: Блок управління AdBlue® | ||
| 455 | 5 | Блок управління перетворювачем змінного /постійного струму |
| 456 | 5 | Радарний датчик далекої зони спереду |
| Електричний модуль управління DISTRONIC | ||
| 457 | 5 | Hybrid: |
| Блок управління силовим електронним обладнанням | ||
| Блок управління системою управління АКБ | ||
| AMG: | ||
| Блок управління електронним диференціалом | ||
| Блок управління активними опорами двигуна | ||
| 458 | 5 | Модуль безключового відкривання кришки багажника під заднім бампером |
| 459 | 5 | Hybrid: Зарядний пристрій |
| AMG: Блок управління ходової частини AMG | ||
| 460 | 10 | Блок управління kEyLESS-GO |
| 461 | 5 | Антенний підсилювач FM 1, AM, ЦЗ і KEYLESS-GO |
| 462 | 40 | Блок управління підсилювачем акустичної системи |
| 463 | 30 | W205, S205, V205: Обігрів заднього скла (R1) через перешкодоподавляючий конденсатор заднього скла |
| A205, C205: Електричне штекерне з'єднання м'якого складного верху/ салону автомобіля | ||
| 464 | 40 | Блок управління приводом кришки багажника |
| Блок управління приводом відкидних дверей багажного відділення | ||
| 465 | 40 | Задній блок управління SAM |
| 466 | 40 | Задній блок управління SAM |
| 467 | 40 | Дійсно для а/м з двигуном 626: Фільтруючий елемент паливного фільтра з вбудованим підігрівом |
| A205: Блок управління системами задньої частини салону | ||
| Реле | ||
| S | Реле клеми 15 салону | |
| T | Реле обігріву заднього скла | |
| U | Реле підставки для чашок і розеток 2-го ряду сидінь | |
| В | Реле AdBlue® | |
| X | Реле холодильного боксу і розеток 1-го ряду сидінь/ багажника | |
| Y | Резервне реле | |
| ZR1 | Дійсно для а/м з двигуном 626: Реле обігріву паливного фільтра | |
| ZR2 | Резервне реле | |
| ZR3 | Резервне реле | |
За прикурювачі відповідають запобіжники 445, 446 і 447.
