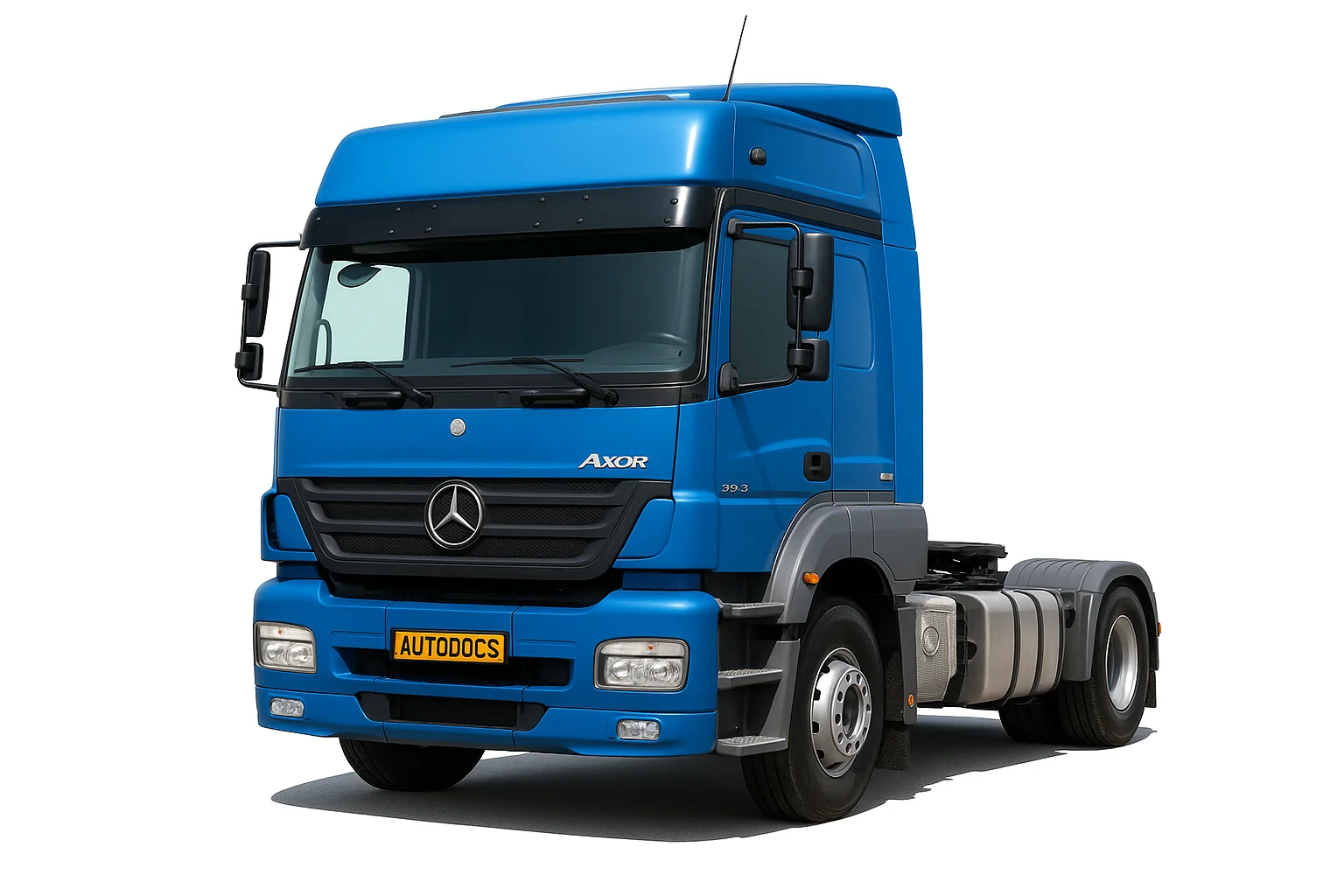

Mercedes-Benz Axor – сімейство великотоннажних вантажних автомобілів Ахор , які випускалися з 2001 року до 2014 року в Європі та донині в Бразилії. Невелику популярність отримали Мерседес Аксор 2 покоління 1835 1836 1840, що випускалися в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 році. У цій статті ви знайдете опис запобіжників та реле Мерседес Аксор зі схемою блоку та місцем його розташування. Виділимо запобіжник прикурювача.
Блок запобіжників та реле
Основний блок із запобіжниками та реле розташований у нижній частині панелі приладів з боку пасажира за захисною кришкою.
Звертаємо увагу, що немає одного загального опису для всього покоління тягачів. Звіряйте призначення зі своїми схемами зі зворотного боку захисної кришки.
Розташування елементів блоку
- Запасні запобіжники
- Основний відділ запобіжників
- Реле
Схема
Опис
Запобіжники
| № | Струм | Опис |
|---|---|---|
| 1 | 10А | Задні протитуманні ліхтарі, у тому числі на причепі |
| 2 | 10А | Освітлення комбінації приладів / підсвічування перемикачів, фароочисник, система регулювання кута нахилу фар, Монтажний блок — клема 58 |
| 3 | 10A | Додаткові покажчики повороту |
| 4 | 10A | Підйомний верхній люк, радіоприймач на 24 В, ручне гальмо — клема 30 |
| 5 | 10А | Робоча фара, LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) — клема 30 |
| 6 | 10А | Резервний |
| 7 | 15А | Монтажний блок - затискач D+ |
| 8 | 10А | Система обігріву дзеркал |
| 9 | 15А | Гнізда електроживлення на 24 В |
| 10 | 10А | Цифровий тахограф, комбінація приладів, роз'єм діагностування - клема 30 |
| 11 | 20А | Гніздо електроживлення причепа - клема 30 |
| 12 | 20А | Гніздо електроживлення системи ABS причепа - затискач 30 |
| 13 | 10А | Внутрішнє освітлення, система Toll Collect - затискач 30 |
| 14 | 10А | Фароочисник |
| 15 | 10А | Генератор трифазного струму, коробка передач, LSVA (збори за перевезення важких вантажів залежно від вантажопідйомності автомобіля) — клема 15 |
| 16 | 10А | Механізми відбору потужності |
| 17 | 20А | Вентилятор обігрівача, кондиціонер |
| 18 | 5А | Комбінація приладів, радіо, телефон, гучномовець, телефакс — клема 15R |
| 19 | 10А | Прикурювач |
| 20 | 15А | Блок перемикачів на стороні переднього пасажира |
| 21 | 15А | Блок перемикачів на дверях водія |
| 22 | 10А | Склоомивач, аварійна сигналізація - затискач 30 |
| 23 | 10А | Близьке світло праворуч |
| 24 | 10А | Ближнє світло зліва |
| 25 | 10А | Далеке світло праворуч |
| 26 | 10А | Далеке світло зліва, контрольний індикатор увімкнення дальнього світла |
| 27 | 10А | Ліхтар заднього габаритного світла, світло стоянки, бічні габаритні ліхтарі зліва, гніздо електроживлення причепа, система Toll Collect |
| 28 | 10А | Ліхтар заднього габаритного світла, стоянкове світло, бічні габаритні ліхтарі праворуч, гніздо електроживлення причепа |
| 29 | 15А | Система керування коробкою передач |
| 30 | 10А | Управління роботою двигуна - клема 15, автомобілі для перевезення небезпечних вантажів (GGVSE): аварійний вимикач NOT-AUS |
| 31 | 10А | Блок перемикачів на дверях водія, встановлення положення зовнішніх дзеркал заднього виду, блок системи нейтралізації ОГ - клема 15 |
| 32 | 10А | Повний привід, система ESP®, система додаткового водяного опалення |
| 33 | 10А | Склоомивач, аварійна сигналізація, гніздо електроживлення причепа - клема 15 |
| 34 | 10А | Ліхтар сигналу гальмування, світло заднього ходу, гніздо електроживлення причепа |
| 35 | 10А | Датчик конденсату, гніздо електроживлення системи ABS причепа - клема 15 |
| 36 | 15А | Система додаткового водяного опалення |
| 37 | 10А | Склоомивач |
| 38 | 10А | Цифровий тахограф, комбінація приладів, подушка безпеки - клема 15 |
| 39 | 10А | Звуковий сигнал, система Toll Collect, роз'єм діагностування, система FleetBoard®, розподільник - клема 15 |
| 40 | 10А | Механізм блокування диференціалу |
| 41 | 10А | Система обігріву сидінь |
Реле
- K3 ABS/BS/EPB вимкнено
- K4 Реле нагрівача стартера/акумулятора
- К5 Д+
- K6 Стоп-сигнал
- K7 Ліхтар заднього ходу
Додаткові секції
Схема
Призначення
А1
| № | Струм | Опис |
|---|---|---|
| 1 | 10А | Годинник системи додаткового опалення, система FleetBoard®, система Toll Collect — клема 30 |
| 2 | 20А | Система додаткового опалення |
| 3 | 15А | Система центрального блокування замків |
| 4 | 15А | Система замків із комфортабельним керуванням |
| 5 | 10А | Електронна гальмівна система, гніздо електроживлення переносної лампи - клема 15 |
| 6 | 15А | Гніздо електроживлення на 12 В |
| 7 | 10А | Трансформатор напруги на 24 В/12 В, 8A |
| 7 | 15А | Трансформатор напруги на 24 В/12 В, 15A |
| 8 | 10А | Система центрального блокування замків / система замків з комфортабельним керуванням, дистанційне радіокерування, гальмо сповільнювач |
| 9 | 10А | Осушувач стисненого повітря |
| 10 | 15А | Розподільник - клема 30 |
| 11 | 15А | Блок системи нейтралізації ОГ - клема 30 |
| 12 | 10А | Гідроборт |
| 13 | 10А | Система керування коробкою передач |
| 14 | 10А | Робоча фара, гальмо-сповільнювач |
А2
| № | Струм | Опис |
|---|---|---|
| 1 | 20А | Система обігріву вітрового скла |
| 2 | 10А | Денні ходові вогні |
| 3 | 10А | Система обігріву вітрового скла |
| 4 | 10А | Система охолодження трансмісійної олії, холодильний бокс |
| 4 | 25А | Система охолодження трансмісійної олії Allison |
| 5 | 15А | Електронно-гідравлічний автономний підсилювач рульового приводу - затискач 30 |
| 6 | 10А | Електронно-гідравлічний автономний підсилювач рульового приводу - затискач 15 |
| 7 | 10А | Додаткова фара |
| 8 | 10А | Проблисковий маячок |
| 9 | 15А | Електронна гальмівна система - клема 30 |
| 10 | 10А | Панель керування телефоном / навігаційною системою, мобільний телефон - клема 30 |
| 11 | 10А | Резервний |
| 12 | 10А | Панель керування телефоном / навігаційною системою, мобільний телефон - клема 15 |
| 13 | 20А | Система обігріву вітрового скла |
| 14 | 15А | Електронна гальмівна система — Клема 30 |
Окремі елементи запобіжників та реле, можуть встановлюватися поза цим блоком.
