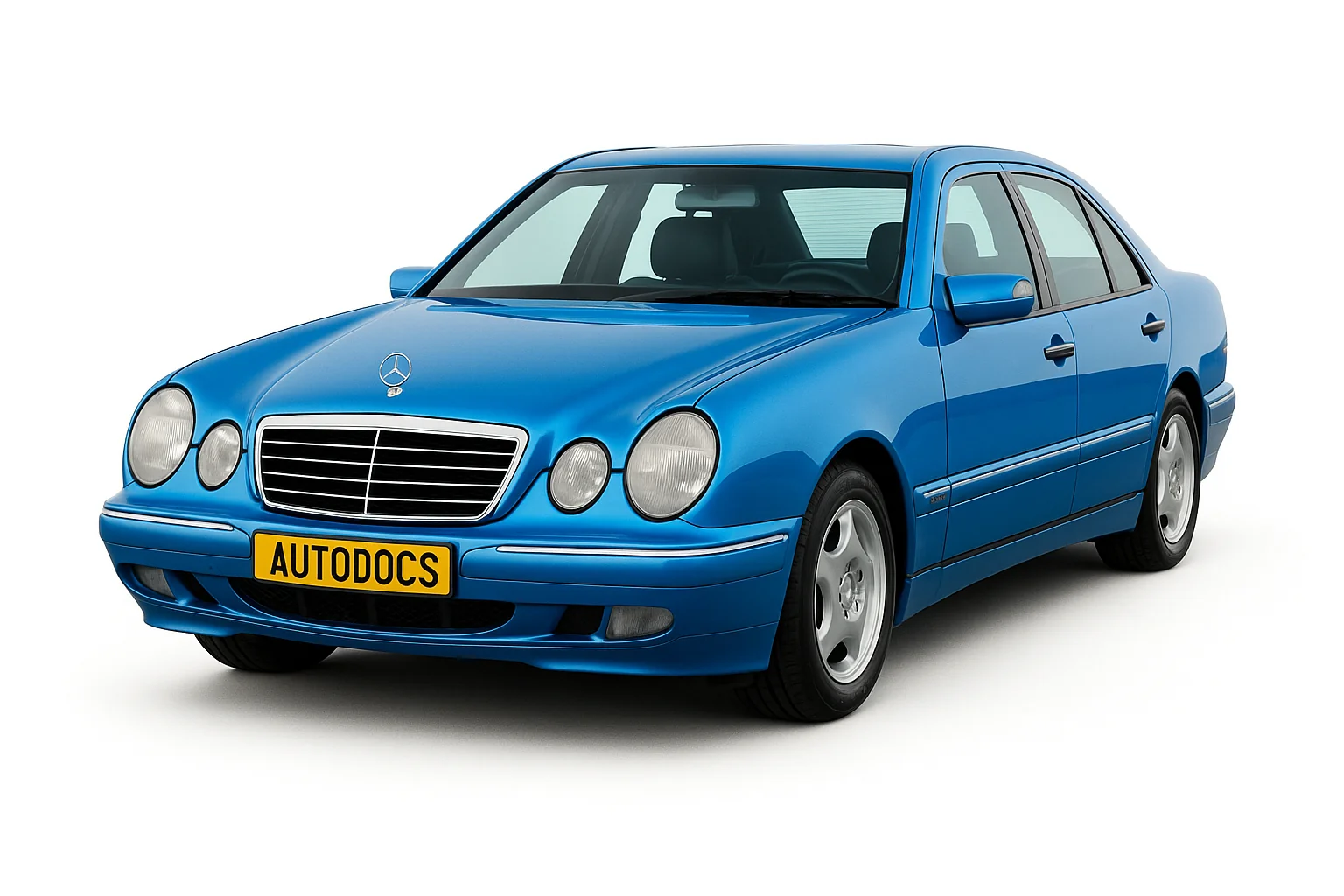

Mercedes-Benz 210 представляє друге покоління легкових автомобілів E-класу, яке випускали в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 і 2003 році з кузовами седан W210 і універсал S210. За цей час модель пройшла рестайлінг. У цьому матеріалі ви знайдете інформацію про розташування всіх електронних блоків управління, докладний опис запобіжників і реле Мерседес 210 зі схемами блоків, фото, прикладами виконання і місцями їх розташування. Виділимо запобіжник прикурювача.
Розташування блоків та елементів у них може відрізнятися від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля. Звіряйте інформацію зі своїми схемами на кришці блоку.
Зміст
Розташування блоків
| № | Опис |
|---|---|
| 1 | Блок керування кондиціонером - у панелі керування обігрівачем |
| 2 | Підсилювач сигналу антени - під задньою полицею |
| 3 | Блок керування протиугінною системою (об'єднано вакуумним насосом) - під заднім сидінням |
| 4 | Датчик нахилу автомобіля (протиугінна система) - під заднім сидінням |
| 5 | Звуковий сигнал протиугінної системи (1997) |
| 6 | Звуковий сигнал протиугінної системи (1998) - за колісною аркою |
| 7 | Датчик зміни об'єму (протиугінна система), лівий (деякі моделі) - центральна стійка |
| 8 | Датчик зміни об'єму (протиугінна система), правий (деякі моделі) - центральна стійка |
| 9 | Датчики зміни об'єму (протиугінна система) (деякі моделі) |
| 10 | Підсилювач вихідного сигналу аудіосистеми |
| 11 | Блок керування додатковим обігрівачем |
| 12 | Акумуляторна батарея - під заднім сидінням |
| 13 | Блок керування центральним замком (інфрачервоний) |
| 14 | Датчик сигналу центрального замка (інфрачервоний) - у внутрішньому дзеркалі заднього виду |
| 15 | Блок керування (у разі аварії) (c TELE AlD) - ліва частина багажного відділення |
| 16 | Діагностичний роз'єм (DLC) 1 |
| 17 | Діагностичний роз'єм (DLC) 2(2001) |
| 18 | Блок керування електрообладнанням дверей, з боку водія (03/97^) |
| 19 | Блок керування електрообладнанням дверей, з боку водія (ззаду) (03/97^) |
| 20 | Блок керування електрообладнанням дверей, з боку пасажира (03/97) |
| 21 | Блок керування електрообладнанням дверцят, з боку пасажира (ззаду) (03/97) |
| 22 | Блок керування електроприводом склопідіймача - у блоці перемикачів центральної консолі |
| 23 | Блок запобіжників/ реле, приладова панель |
| 24 | Блок запобіжників/ реле, моторний відсік 1 |
| 25 | Блок запобіжників/ реле, моторний відсік 2 |
| 26 | Блок запобіжників/ реле, під заднім сидінням |
| 27 | Блок керування фарою, лівий (моделі з ксеноновими фарами) |
| 28 | Блок керування фарою, правий (моделі з ксеноновими фарами) |
| 29 | Блок керування коректором фар (моделі з ксеноновими фарами) |
| 30 | Звукові сигнали - за переднім бампером |
| 31 | Блок керування замком запалювання |
| 32 | Електронний блок управління іммобілайзером - об'єднаний блоком управління замком запалювання |
| 34 | Блок керування освітленням - у перемикачі головного освітлення |
| 35 | Багатофункціональний блок керування 1 (02/97) - функції: Центральний замок, електропривод склопідіймачів, люк (система центрального замка) - (03/97), аварійна сигналізація, обігрівач заднього скла, покажчики повороту, привід механізму регулювання кермової колонки, очищувачі лобового скла |
| 36 | Багатофункціональний блок керування 2(03/97) - функції: Лампи освітлення салону, люк, лампи підсвічування косметичних дзеркалець |
| 37 | Блок керування навігаційної системи - у блоці аудіосистеми |
| 38 | Датчик температури навколишнього повітря |
| 39 | Блок керування системою паркування (06/99) |
| 40 | Блок керування системою паркування (07/99) |
| 41 | Датчик дощу - у внутрішньому дзеркалі заднього виду |
| 42 | Блок реле 1 - включає: Реле системи ABS, реле системи керування двигуном, реле електродвигуна вентилятора системи охолодження, реле паливного насоса, реле насоса системи подачі повітря на випуск, реле керування дросельною заслінкою (^02/97) |
| 43 | Блок реле 2 - включає: Реле насоса системи подачі повітря навипуск, реле стартера, реле захисту від перевантаження/ стрибків напруги (ABS)(03/97) |
| 44 | Блок керування електроприводом лівого переднього сидіння |
| 45 | Блок керування електроприводом правого переднього сидіння |
| 46 | Блок керування підігрівом сидіння, перед. - в блоці перемикачів |
| 47 | Блок керування підігрівом сидіння, задн. - під заднім сидінням |
| 48 | Бічний датчик удару, лівий - деякі моделі, під переднім сидінням |
| 49 | Бічний датчик удару, лівий - деякі моделі, під заднім сидінням |
| 50 | Бічний датчик удару, правий - деякі моделі, під переднім сидінням |
| 51 | Бічний датчик удару, правий - деякі моделі, під заднім сидінням |
| 52 | Електронний блок керування SRS |
| 53 | Блок керування блокуванням рульової колонки |
| 54 | Датчик висоти положення кузова, передній (моделі з ксеноновими фарами) |
| 55 | Датчик висоти положення кузова, задній (моделі з ксеноновими фарами) |
| 56 | Модуль підключення до телефонної мережі (06/98) - ліва частина багажного відділення |
| 57 | Блок керування інтерфейсом телефону (06/98)- ліва частина багажного відділення |
| 59 | Електронний блок керування КПП |
| 60 | Блок керування перемиканням передач - селектор АКПП |
| 61 | Блок системи голосової активації - ліва частина багажного відділення |
Блоки під капотом
Основний блок запобіжників і реле
Головний блок із запобіжниками і реле розташований під капотом з лівого боку за захисною кришкою. Складається з двох відділів (запобіжників і реле).
| № | А | Опис запобіжників |
|---|---|---|
| F1 | 15 | Прикурювач (через замок запалювання), підсвічування попільнички - 05/99 |
| F2 | 15 | Прикурювач (через замок запалювання), підсвічування попільнички - 06/99 |
| F3 | 15 | Комбінований перемикач (ближнє світло, дальнє світло, очищувач/омивач лобового скла, омивач заднього скла), лампа підсвічування речового ящика |
| F4 | 10 | Система кондиціонування / опалення, годинник, зумер попередження про не вимкнені фари, датчик положення рульового колеса (06/99) |
| F5 | 15 | Аварійна сигналізація (з причепом) - 02/970 |
| F6 | 15 | Прикурювач (від акумуляторної батареї) - 05/99 |
| F7 | 15/20 | Комбінація приладів, система кондиціонування/ опалення, блок реле (моторний відсік) |
| F8 | 7,5 | Блок керування кондиціонером /опалювачем - 02/97 |
| F9 | 15 | Замок рульової колонки - 03/97 |
| F10 | 7,5 | Очищувач /омивач заднього скла - 02/97 |
| F11 | 15 | Аудіосистема /навігаційна система, задня лампа освітлення салону, електропривод сидіння (03/97), роз'єм живлення додаткового обладнання (багажне відділення) - універсал |
| F12 | 10 | Очищувач заднього скла (деякі моделі), підігрівачі сидінь, привід ременя безпеки (comfort), сонцезахисна шторка |
| F13 | 10 | Аудіосистема /навігаційна система, система SRS, блок керування (у разі аварії) |
| F14 | 7,5 | Інфрачервоний приймач центрального замка, багатофункціональний блок керування, система паркування- -^02/97 |
| F15 | 15 | Система керування АКПП, привід(и) системи зміни фаз газорозподілу (двигун 111), діагностичний роз'єм, система уловлювання парів палива (бензин), блок керування свічками розжарювання, коректор фар - 02/97 |
| F16 | 15 | Електропривод дзеркал заднього видуна дверях, внутрішнє дзеркало заднього виду, обігрівачі форсунок омивача лобового скла - 02/97 |
| F17 | 10 | Інфрачервоний приймач. Центрального замка, датчик положення рульового колеса -^02/97 |
| F18 | 20 | Блок керування функціями дверей, з боку водія (ззаду) (електропривод склопідіймача, габаритна лампа дверей / лампа підсвічування прорізу дверей) - 03/97-> |
| F19 | 10/15 | Система підтримки швидкості, котушки запалювання, маслоохолоджувач - деякі моделі |
| F20 | 30/50 | Електродвигун вентилятора системи охолодження - деякі моделі |
| F22 | 30 | Багатофункціональний блок керування - деякі моделі |
| F23 | 7,5 | Датчик дощу, телефон |
| F24 | — | |
| F25 | 20 | Додатковий обігрівач |
| F26 | — |
За роботу прикурювача відповідають запобіжники під номерами 1 або 2.
| № | А | Опис запобіжників |
|---|---|---|
| F39 | 30 | Електродвигун вентилятора вентилятора маслоохолоджувача двигуна |
| F40 | 10 | Звукові сигнали |
| F41 | 15 | Багатофункціональний блок керування |
| F42 | 7,5 | Обігрівач і форсунок омивача лобового скла |
| F43 | 7,5/10 | Омивачі лобового скла |
| F44 | 40 | Очищувач лобового скла |
| F45 | 30 | Омивачі фар |
| Реле | ||
| 1 | Реле електродвигуна насоса ABS | |
| 2 | Реле 1 електродвигуна очищувача лобового скла | |
| 3 | Реле електродвигуна вентилятора вентилятора маслоохолоджувача | |
| 4 | Реле насоса омивача фар | |
| 5 | Реле 2 електродвигуна очищувача лобового скла | |
| 6 | Реле насоса омивача лобового скла | |
| 7 | Реле звукового сигналу | |
Додатковий блок запобіжників і реле
Розташований з правого боку, поруч з електронним блоком управління КПП.
Тут можуть встановлюватися: Реле насоса системи подачі повітря навипуск, реле стартера, реле захисту від перевантаження/ стрибків напруги (ABS) і деякі запобіжники.
Блоки в салоні
Блок запобіжників у панелі приладів
Цей блок запобіжників встановлюється в торці приладової панелі за захисною кришкою.
Ліве кермо
| № | А | Опис запобіжників |
|---|---|---|
| 1 | Не використовується | |
| 2 | 15 | Вимикач стоп сигналу / Круїз-контроль |
| 3 | 7,5 | Праве дальнє світло, Індикатор дальнього світла фар |
| 4 | 15 | Лампи заднього ходу, Покажчики повороту, Керування заднім склоочисником (T210), Дзеркало заднього виду із затемненням, Допомога при паркуванні |
| 5 | 7,5 | Ліве дальнє світло |
| 6 | 15 | Праве ближнє світло |
| 7 | 7,5 | Габаритні вогні з правого боку |
| 8 | 15 | Ліве ближнє світло |
| 9 | 15 | Передні протитуманні фари |
| 10 | 7,5 | Габаритні вогні з лівого боку |
| 11 | 7,5 | Підсвічування номерного знака, Підсвічування панелі приладів, Попереджувальні лампи, Коректор фар |
| 12 | 7,5 | Задній протитуманний ліхтар |
Праве кермо
| № | А | Опис запобіжників |
|---|---|---|
| 1 | 15 | Передні протитуманні фари |
| 2 | 7,5 | Задній протитуманний ліхтар |
| 3 | 7,5 | Габаритні вогні з правого боку |
| 4 | 7,5 | Габаритні вогні з лівого боку |
| 5 | 7,5 | Ліве дальнє світло |
| 6 | 7,5 | Підсвічування номерного знака, Підсвічування панелі приладів, Попереджувальні лампи, Коректор фар |
| 7 | 7,5 | Праве дальнє світло, Індикатор дальнього світла фар |
| 8 | 15 | Ліве ближнє світло |
| 9 | 15 | Вимикач стоп сигналу / Круїз-контроль |
| 10 | 15 | Праве ближнє світло |
| 11 | Не використовується | |
| 12 | 15 | Лампи заднього ходу, Покажчики повороту, Керування заднім склоочисником (T210), Дзеркало заднього виду із затемненням, Допомога при паркуванні |
Блок запобіжників під заднім сидінням
Під заднім сидінням пасажира розташований ще один блок із запобіжниками і реле.
| № | А | Опис запобіжників |
|---|---|---|
| 1 | 30 | до 28.2.97: Мультифункціональний блок керування: Лівий задній склопідйомник Правий задній склопідйомник |
| 20 | з 1.3.97: Блок керування правих передніх дверей |
|
| 2 | 30 | до 28.2.97: Мультифункціональний блок керування: Передній лівий склопідйомник Передній правий склопідйомник |
| 20 | з 1.3.97: Блок керування правих задніх дверей |
|
| 3 | 15 | до 28.2.97: Освітлення багажника Комбінований блок керування Передній плафон Задній плафон Лампи в дверях Вентиляція переднього лівого сидіння Вентиляція переднього правого сидіння Taxi: Освітлення салону |
| 7,5 | з 1.3.97: Нижня панель управління Задній плафон Освітлення багажника Taxi: Освітлення салону |
|
| 4 | 25 | до 28.2.97: Люк Переключатель люка |
| 25 | з 1.3.97: Блок керування стельової панелі керування |
|
| 5 | 25 | Пневматична система Звуковий сигнал протиугінної системи Радіо Панель керування радіо та навігаційною системою Навігаційний процесор CD плеєр з чейнджером (у багажнику) Ресивер та підсилювач (у багажнику) Дисплей та блок керування функціонуванням COMAND (з 1.6.99) Модуль підсилювача антени заднього скла (з 1.6.99) |
| 6 | 20 | до 28.2.97: Wagon: Система закривання задніх дверей |
| 25 | з 1.3.97: Двигуни 111, 112, 113: Паливний насос |
|
| 7 | 30 | до 28.2.97: Електропривод дзеркал Привод регулювання положення рульової колонки |
| 20 | с 1.3.97: Wagon: Система закривання задніх дверей |
|
| 8 | 25 | Блок керування електроприводом лівого сидіння (з пам'яттю) |
| 25 | Регулювання положення частково електричного водійського сидіння (з 1.6.99) | |
| 9 | 25 | Блок керування електроприводом лівого сидіння (з пам'яттю) |
| 25 | Регулювання положення частково електричного пасажирського сидіння (з 1.6.99) | |
| 10 | 10 | Холодильник Моніторинг салону (за наявності сигналізації) (до 28.2.97): Датчик руху Сигналізація (ATA) (до 28.2.97): Датчик нахилу ATA Інформаційні системи, (Японія; з 1.3.97 до 31.5.99): CD плеєр із чейнджером (у багажнику): Антенний підсилювач TV тюнер Навігаційний процесор Реле 15 клеми Дисплей та блок керування функціонуванням COMAND (з 1.6.99): TV тюнер |
| 11 | 7,5 | з 1.3.97 до 31.5.99: Сигналізація (ATA): Звуковий сигнал сигналізації з додатковим акумулятором Датчик нахилу (США): ADS або ESP, двигун 112, 113 і 606: Датчик положення рульового колеса: Моніторинг салону (за наявності сигналізації): Датчик нахилу: Датчик руху; з 1.6.99: США: Аварійне відмикання кришки багажника (з 1.6.00) Electronic Stability Program (ESP): Датчик положення рульового колеса: Датчик положення рульового колеса: Моніторинг салону (за наявності сигналізації): Датчик руху: Датчик руху: Датчик нахилу |
| 12 | 25 | Роз'єм причепа |
| 13 | 25 | Блок керування електроприводом правого сидіння (з пам'яттю) |
| 14 | 25 | Блок керування електроприводом правого сидіння (з пам'яттю) |
| 15 | 7,5 | Taxi (до 28.2.97): Підсвітка знака таксі Вимикач підсвітки знака таксі Динамічна навігаційна система (з 1.3.97 до 31.5.98): Телефон Блок керування TELE AID (з 1.3.97) Блок керування екстреним викликом (з 1.3.97) (з 1.6.97) Блок керування CTEL трансмітер / ресивер (до 1.6.98) Блок керування системи голосового керування (з 1.6.98).3.97) CTEL трансмітер/ресивер (до 31.5.98) Блок керування системи голосового керування (з 1.6.98) Інтерфейс D2В (до 31.5.00) Блок керування системи контролю тиску в шинах (з 1.3.97) |
| 16 | 25 | Аудіопідсилювач |
| 17 | 25 | до 28.2.97: Підігрів задніх сидінь |
| 20 | з 1.3.97: Підігрів задніх сидінь |
|
| 18 | 20 | Обігрів передніх сидінь |
| 19 | 40 | Пневматична система Обігрів заднього скла Центральний замок Сигналізація Датчик об'єму та датчик буксирування |
| 20 | 40 | з 1.3.97: Службові автомобілі Taxi: Додатковий блок запобіжників |
