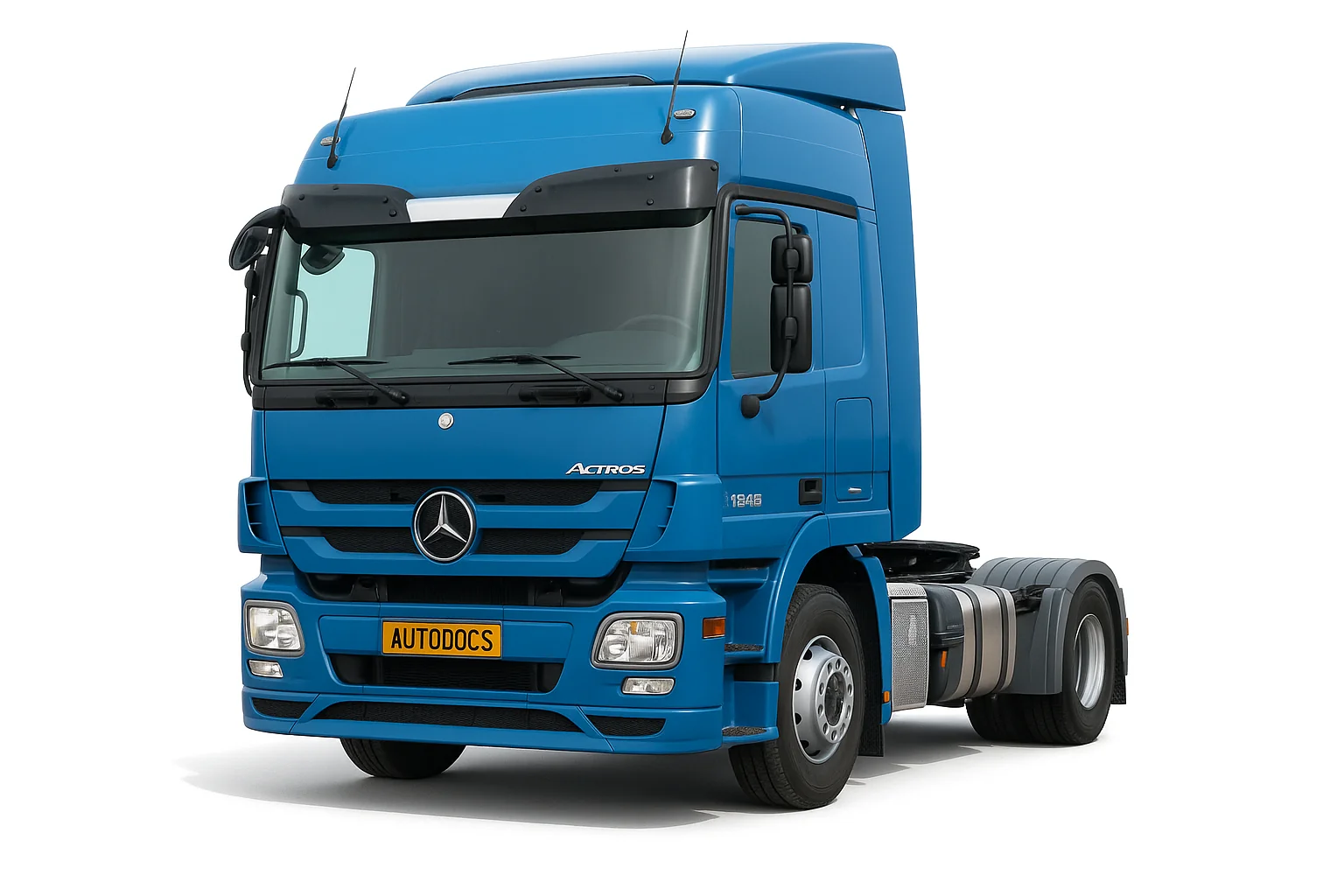

Mercedes-Benz Actros mp3 представляє 3 покоління модельного ряду Мерседес Актрос, Мерседес Актрос мп2 – 2-го покоління. Роки випуску Мп2: 2003, 2004, 2005, 2006, 2007 . Мп3: 2008, 2009, 2010, 2011, 2012. Найбільшої популярності набули Mercedes-Benz Actros 1844 1841. У цій статті ви знайдете опис запобіжників і реле Мерседес Актрос мп3 мп2 зі схемою блоку та місцем. Зазначимо запобіжник прикурювача.
Не підходять схеми чи не те покоління?
[Опис Мерседес Актрос мп1]
[Опис Мерседес Актрос мп4]
Блок запобіжників та реле
Основний блок запобіжників та реле знаходиться у салоні, у просторі ніг пасажира. Для доступу треба прибрати захисну кришку з кріпленнями з боків.
Фото приклад
Звертаємо увагу, що немає одного загального опису для всіх моделей Мерседес Актрос МП2 і МП3. Призначення елементів та виконання блоків може відрізнятись від представленого та залежить від року випуску та рівня оснащення Вашого автомобіля. Звіряйте актуальне позначення зі своїми схемами на кришці блоку.
Приклад схеми з кришки блоку
Схема
Розшифровка
Запобіжники
| № | Струм | Опис |
|---|---|---|
| F1 | 20A | двері водія (модуль керування дверима), панель управління обігрівачем, додатковий обігрівач (фен) |
| F2 | 20A | резерв |
| F3 | 20A | пасажирські двері (модуль керування дверима) |
| F4 | 15A | керування перемиканням передач |
| F5 | 20A | розетка причепа 15-контактна |
| F6 | 10A | модульна панель перемикачів MSF |
| F7 | 30A | керування гальмом сповільнювачем, спецмодуль, що параметрується, сирена сигналізації, холодильник, трансформатор (перетворювач) |
| F8 | 30A | сидіння переднього пасажира з демпфуючою підвіскою, кондиціонер стоянки, проблисковий маячок, система контролю тиску в шинах |
| F9 | 30A | розетка причепа 7-контактна |
| F10 | 30A | темпомат з регулятором допустимої безпечної дистанції, дистанційний вимикач акумуляторних батарей, система контролю тиску в шинах |
| F11 | 15A | модуль керування гальмівною системою |
| F12 | 30A | керування перемиканням передач |
| F13 | 20A | аудіо магнітолу, телематика |
| F14 | 10A | модуль ФР управління рухом, замок запалювання |
| F15 | 20A | панель управління обігрівачем |
| F16 | 10A | лампа для читання, плафон відділення для речей |
| F17 | 10A | щиток приладів, тахограф, діагностичний роз'єм |
| F18 | 20A | люк |
| F19 | 30A | керування гальмівною системою |
| F20 | 10A | керування перемиканням передач |
| F21 | 10A | система керування двигуном, генератор |
| F22 | 10A | розетка причепа 7-контактна |
| F23 | 15A | розетка причепа 15-контактна – розетка причепа 7-контактна |
| F24 | 15A | обігрів АКБ, обігрів фільтра Racor, електромагнітний клапан -двокамерний відокремлювач |
| F25 | 10A | діагностичний роз'єм |
| F26 | 30A | електро факельний підігрівач повітря, сидіння водія з демпфуючою підвіскою, кондиціонер стоянки, асистент допомоги руху по смузі, електронно-гідравлічний додатковий привід, електродвигун сонцезахисного козирка, плафон освітлення моторного відсіку, борт вантажної платформи |
| F27 | 20A | панель управління обігрівачем, телематика |
| F28 | 10A | система управління рухом |
| F29 | 10A | керування гальмівною системою |
| F30 | 10A | SRS ремені безпеки, подушки безпеки, щиток приладів |
| F31 | 10A | аудіосистема, датчик температури повітря в салоні, розетка (прикурювач) на 24 вольта |
| F32 | 10A | прикурювач 12 вольт |
Реле
| № | Опис |
|---|---|
| К1 | Розетка причепа |
| К2 | Обігрів |
| К3 | Управління двигуном / Генератор |
| К4 | Резерв |
| K5 | Реле прикурювача |
Окремі запобіжники та реле можуть встановлювати поза цим блоком.
