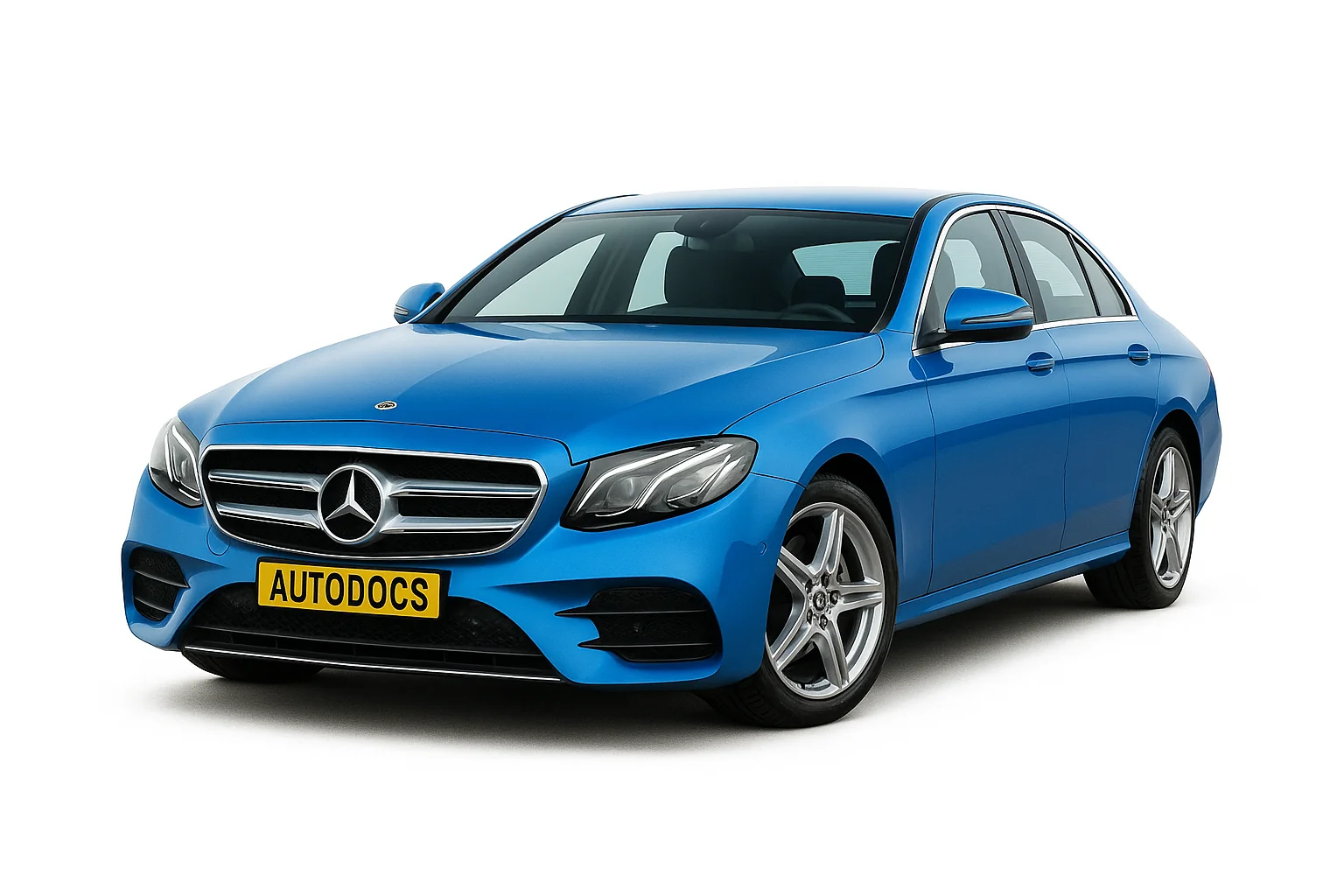

Mercedes W213 пятое поколение E-класса немецкой торговой марки Mercedes-Benz которое выпускалось в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 году как бензиновыми так и дизельными двигателями с различными вариантами кузова S213 универсал и купе. За это время модель прошла рестайлинг. В данном материале вы найдёте описание предохранителей и реле Мерседес 213 со схемами блоков, фото примерами их исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте информацию со своими схемами.
Содержание
Блоки в салоне
Блок в панели
В салоне блок, предохранителей и реле находится в левом торце приборной панели за защитной крышкой.
Схема
Описание
| 200 | Контроллер передней части кузова |
| 201 | Контроллер передней части кузова |
| 202 | |
| 203 | Электрические окна |
| 204 | Такси |
| 205 | Системы подушек безопасности |
| 206 | Аналоговые часы |
| 207 | |
| 208 | Радио, Навигационная система |
| 209 | Система кондиционирования и отопления |
| 210 | Система кондиционирования и отопления |
| 211 | Отопление и рулевое управление |
| 212 | |
| 213 | Преднатяжители левого и правого ремней безопасности |
| 214 | Электрические окна |
| 215 | |
| 216 | |
| 217 | |
| 218 | |
| 219 | |
| 220 |
Блок силовых предохранителей
В ногах у переднего пассажира может устанавливаться блок предохранителей высокой мощности.
Блок под панелью
Под панелью приборов, со стороны пассажира, на стойке за защитной крышкой, установлен еще один блок с предохранителями.
Фото – пример
Схема
Обозначение
| 301 | Электрические стеклоподъемники; Складная крыша Виаро. |
| 302 | Электрические окна |
| 303 | Регулировка переднего сиденья |
| 304 | Регулировка переднего сиденья |
| 305 | Датчик света и дождя |
| 306 | Обогрев и вентиляция передних сидений |
| 307 | Система экстренного вызова |
| 308 | Радио; Навигационная система. |
| 309 | Панорамная наклонно-сдвижная крыша |
| 310 | Преднатяжители левого и правого ремней безопасности |
| 311 | Электроника двигателя |
| 312 | Системы подушек безопасности |
| 313 | Радио; |
| Навигационная система. | |
| 314 | Дополнительный нагрев |
| 315 | Электроника двигателя |
| 316 | Пульт управления под потолком |
| 317 | Радио; Навигационная система. |
| 318 | Противоугонная сигнализация |
| 319 | KEYLESS-GO |
| 320 | Радио; |
| Навигационная система. | |
| 321 | Замок зажигания |
| 322 | Приборный щиток |
| 323 | Диагностический разъем |
| 324 | |
| 325 | Система помощи при вождении |
| 326 | Возможность подключения в комфортном режиме |
| 327 | Регулировка переднего сиденья |
| 328 | Регулировка переднего сиденья |
| 329 | ДИСТРОНИК ПЛЮС |
| 330 | |
| 331 | Радио; |
| Навигационная система. | |
| 332 | Преднатяжители левого и правого ремней безопасности |
| 333 | |
| 334 | Система кондиционирования и отопления |
| 335 | Система кондиционирования и отопления |
| 336 | Электроника двигателя |
| 337 | Радио; |
| Навигационная система | |
| 338 | Радио; |
| Навигационная система | |
| 339 | Система помощи при вождении |
| 330 | |
| 331 | |
| 330 | |
| 331 | |
| 332 | |
| 333 | Проекционный дисплей |
| 334 | |
| 335 | |
| 336 | |
| 337 | |
| 338 | |
| 339 | |
| 340 | Система кондиционирования и отопления |
| 341 |
Блок под капотом
В моторном отсеке, под капотом с левой стороны расположен основной блок с предохранителями и реле.
Схема
Назначение
| 100 | ABS / ASR / ESP / BAS |
| 101 | Электроника двигателя |
| 102 | Электроника двигателя |
| 103 | Электроника двигателя |
| 104 | Электроника двигателя |
| 105 | Автоматическая коробка передач |
| 106 | |
| 107 | |
| 108 | Электроника двигателя |
| 109 | Электроника двигателя |
| 110 | Ближний свет |
| 111 | Дворники |
| 112 | |
| 113 | Стартер |
| 114 | Пневматическая подвеска; AIRMATIC. |
| 115 | |
| 116 | ABS / ASR / ESP / BAS |
| 117 | Система кондиционирования и отопления; |
| Электроника двигателя. | |
| 118 | Электроника двигателя |
| 119 | Электроника двигателя |
| 120 | Обогрев лобового стекла |
| 121 | |
| 122 | Автоматическая коробка передач |
| 123 | Контроллер передней части кузова |
| 124 | Электроника двигателя |
| 125 | Электроника двигателя |
| 126 | Выключатель наружного освещения |
| 127 | |
| 128 | Выключатель наружного освещения |
| 129 | ABS / ASR / ESP / BAS |
| 130 | |
| 131 | |
| 131A | Стартер |
| 132 | Пневматическая подвеска; AIRMATIC. |
| 133 | Ближний свет |
Блок в багажнике
В багажном отсеке, с правой стороны, за обшивкой расположен ещё одни блок с предохранителями и реле.
Схема
Расшифровка
| 400 | Электроника двигателя |
| 401 | Электроника двигателя |
| 402 | Электроника двигателя |
| 403 | Система кондиционирования и отопления; |
| 404 | Регулировка переднего сиденья |
| 405 | Система кондиционирования и отопления |
| 406 | Складная крыша Виаро |
| 407 | Регулировка переднего сиденья |
| 408 | Аудиосистема |
| 409 | Электроника двигателя |
| 410 | |
| 411 | Топливная система |
| 412 | Преднатяжители левого и правого ремней безопасности |
| 413 | Электроника двигателя |
| 414 | ТВ-тюнер |
| 415 | DISTRONIC PLUS |
| 416 | Дополнительный нагрев |
| 417 | Окружающее освещение |
| 418 | |
| 419 | |
| 420 | |
| 421 | Возможность подключения в комфортном режиме |
| 422 | Радио; |
| Навигационная система. | |
| 423 | |
| 424 | |
| 425 | ВОЗДУШНЫЙ ШАРФ; |
| Обогрев и вентиляция передних сидений. | |
| 426 | ВОЗДУШНЫЙ ШАРФ; |
| Такси. | |
| 427 | Электроника двигателя |
| 428 | Пневматическая подвеска; |
| AIRMATIC. | |
| 429 | Регулировка заднего сиденья |
| 430 | |
| 431 | |
| 432 | |
| 433 | |
| 434 | |
| 435 | Дистанционное открывание крышки багажника; |
| Складная крыша Виаро. | |
| 436 | Такси |
| 437 | |
| 438 | Регулировка заднего сиденья |
| 439 | Регулировка заднего сиденья |
| 440 | Возможность подключения в комфортном режиме |
| 441 | Обогрев сидений и вентиляция сзади |
| 442 | Система кондиционирования и отопления |
| 443 | Такси |
| 444 | Сцепка для прицепа |
| 445 | Сцепка для прицепа |
| 446 | Сцепка для прицепа |
| 447 | Сцепка для прицепа |
| 448 | Сцепка для прицепа |
| 449 | Розетка 230В |
| 450 | Регулировка заднего сиденья |
| 451 | Обогрев сидений и вентиляция сзади |
| 452 | Электроника двигателя |
| 453 | Обогрев и вентиляция передних сидений |
| 454 | Пневматическая подвеска; |
| AIRMATIC. | |
| 455 | Розетка 230В |
| 456 | Розетка 12В в багажнике |
| 457 | Розетка 12В на передней панели |
| 458 | Розетка 12В на передней панели |
| 459 | |
| 460 | |
| 461 | Система кондиционирования и отопления |
| 462 | |
| 463 | Автоматическая коробка передач |
| 464 | Автоматическая коробка передач; |
| Электроника двигателя. | |
| 465 | |
| 466 | |
| 467 | Контроль давления в шинах |
| 468 | Ассистент парковки |
| 469 | Дистанционное открывание крышки багажника |
| 470 | Электроника двигателя |
| 471 | |
| 472 | Преднатяжители левого и правого ремней безопасности |
| 473 | Пневматическая подвеска; |
| AIRMATIC; | |
| Электроника двигателя. | |
| 474 | Обогрев заднего стекла |
| 475 | Аудиосистема |
| 476 | Задний контроллер кузова |
| 477 | Задний контроллер кузова |
| 478 | Аудиосистема |
| 479 | |
| 480 | Радио; |
| Навигационная система. | |
| 481 | |
| 482 | |
| 483 | |
| 484 |
Обращаем внимание, схема перевёрнута относительно фото-примера. За прикуриватели отвечают педохранители под номерами 456, 457, 458, которые находится внизу справа (синие).
Ещё один блок силовых предохранителей высокой мощности может устанавливаться рядом с аккумулятором либо в моторном отсеке.
