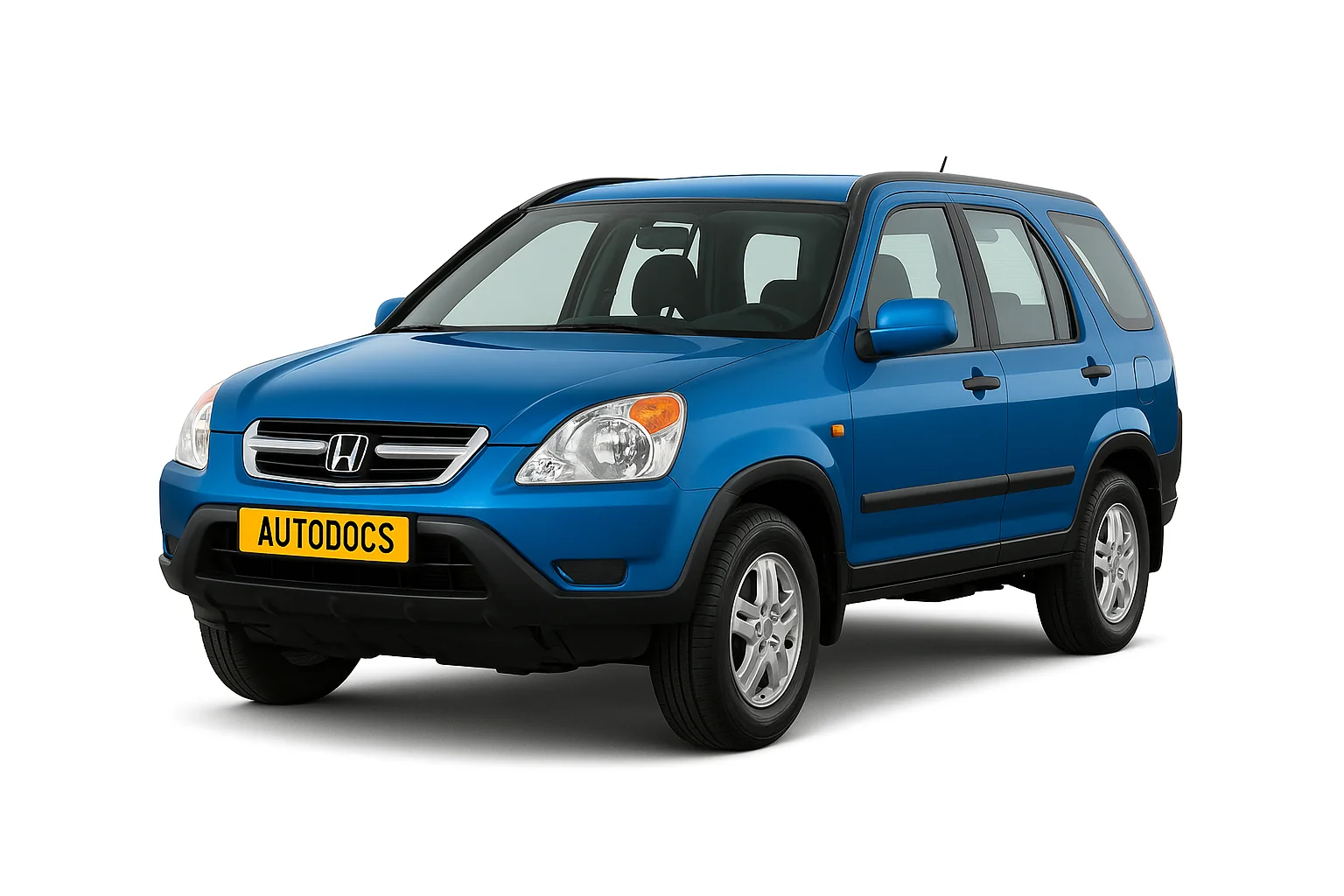

Honda CR-V 2 покоління випускався в 2002, 2003, 2004, 2005 і 2006 з позначеннями кузова: рд4 рд5 рд6, рд7, рд8, рд9. За цей час модель пройшла рестайлінг. У даному матеріалі ми надамо опис запобіжників та реле Хонда СРВ 2 зі схемами блоків, фотографіями та місцями розташування. Зазначимо запобіжник прикурювача.
Розташування блоків та призначення елементів у них може відрізнятися від представленого та залежить від року випуску, регіону постачання та рівня оснащення Вашого автомобіля.
Чи те покоління моделі чи не підходять схеми?
[ Опис Хонда СРВ 5 ]
[ Опис Хонда СРВ 4 ]
[ Опис Хонда СРВ 3 ]
[ Опис Хонда СРВ 1 ]
Зміст
Блоки в салоні
Розташування
Загальна схема розташування
Опис
- Реле закриття люка
- Реле відкриття люка
- Реле передньої розетки
- Реле ближнього світла
- Реле денних ходових вогнів
- Блок запобіжників та реле
- Ресивер безключового доступу
- Блок керування денними ходовими вогнями
Блок запобіжників та реле
У салоні основний блок із запобіжниками та реле знаходиться у нижній частині панелі приладів, з боку водія.
Для доступу необхідно прибрати захисну кришку.
Схема
Позначення
| 1 | 15A Котушки запалювання |
| 2 | 10A Задня розетка |
| 3 | 10A Денні ходові вогні, блок кузовної електроніки (Multiplex) |
| 4 | 10A Генератор, датчик положення розподільчого валу (CMP) A, круїз-контроль, VSA OFF, датчик електричного навантаження (ELD), система уловлювання парів бензину (EVAP), клапан впускного колектора (IMT), вторинний кисневий датчик (HO2S), датчик швидкості (VSS) (M/T), система курсової стабілізації (VSA), клапан зміни довжини впускного колектора (IMRC), блок керування ABS ('03-'04) |
| 5 | - |
| 6 | 7,5A Реле датчика співвідношення повітря-паливо (A/F), реле люка, блок керування склопідйомниками, реле склопідйомників |
| 7 | 20A Реле люка |
| 8 | 7,5A Комбінація приладів, блок кузовної електроніки (Multiplex), блокування селектора коробки передач, аудіосистема |
| 9 | 7,5A Система визначення зайнятості сидіння переднього пасажира, датчик визначення ваги переднього пасажира, задній склоочисник, перемикач склоочисника |
| 10 | 7,5A Реле ламп заднього ходу (A/T), вимикач ламп заднього ходу (M/T), комбінація приладів, ресивер ключа, блок кузовної електроніки (Multiplex), протиугінна система, блок керування ABS ('02), реле блокування селектора коробки передач ('02-'04) |
| 11 | - |
| 12 | 7,5A Денні ходові вогні (DRL), блок кузовної електроніки (Multiplex) |
| 13 | 10A Блок управління подушками безпеки (SRS) |
| 14 | 10A Реле муфти компресора кондиціонера, реле вентилятора кондиціонера, реле обігрівача, електропривод дзеркал, реле вентилятора системи охолодження, реле обігріву заднього скла, режим рециркуляції повітря, реле підігріву сидінь, блок керування обігрівачем |
| 15 | 15A '05-'06: Реле передньої розетки |
| 20A '02-'04: Реле датчика співвідношення повітря-паливо (A/F) | |
| 16 | 20A Реле підігріву сидінь |
| 17 | 15A Паливний насос , блок керування двигуном/ блок керування силовим агрегатом (ECM/PCM), індикатор відключеної подушки безпеки переднього пасажира, іммобілайзер, головне реле блоку керування двигуном (PGM-FI Main) 2, блок керування подушками безпеки (SRS) |
| 18 | 15A Аудіосистема ('05-'06), передня розетка, задня розетка |
| 19 | 7,5A Аварійна сигналізація та покажчики повороту |
| 20 | 20A Передній склоочисник та омивач, блок кузовної електроніки (Multiplex) |
| 21 | - |
| 22 | 20A Склопідйомник переднього пасажира |
| 23 | 20A Склопідйомник водія |
| 24 | 20A Задній лівий склопідйомник |
| 25 | 20A Задній правий склопідйомник |
| Реле | |
| R1 | Стартер (A/T) |
| R2 | Габаритне світло |
| R3 | Склопідйомники |
| R4 | Аварійна сигналізація та покажчики повороту |
Додаткові елементи
Схема
Призначення
- Блок керування іммобілайзером (приймач)
- Реле підігріву сидіння
- Реле заднього ходу автоматичної коробки передач Реле датчика співвідношення повітря-паливо (A/F)
- Модуль керування двигуном / модуль керування трансмісією (ECM/PCM)
- Реле обігріву дзеркала з електроприводом
- Реле блокування перемикання передач головного реле підігрівача сидіння (АКП)
- Реле роз'єму живлення додаткових пристроїв на задній панелі
- Реле котушки запалювання Реле автоматичної коробки передач заднього ходу
- Головне реле PGM-FI №1
- Головне реле PGM-FI №2
Окремо, ззаду, встановлюється блок, що відповідає за роботу заднього склоочисника.
Блоки під капотом
Розташування
У моторному відсіку, під капотом поряд з акумулятором, встановлені два блоки із запобіжниками та реле: (1) головний блок запобіжників та реле та (2) додатковий блок запобіжників та реле.
Головний блок запобіжників та реле
Для доступу необхідно зняти захисну кришку блоку. Сам блок виглядатиме приблизно отак.
Схема
Розшифровка
| 1 | 20A Реле муфти компресора кондиціонера, реле вентилятора конденсатора кондиціонера |
| 2 | 30A 2005-2006: Реле датчика співвідношення повітря-паливо (A/F), реле денних ходових вогнів (DRL), головне реле 1 PGM-FI, реле котушки запалювання, запобіжники (моторний відсік): 31, 32, 33, 34 |
| 15A 2002-2004: Реле задніх ліхтарів | |
| 3 | 15A Внутрішнє освітлення, Передній світильник стель, Замок запалювання / Ключове світло, Задній світильник стель, Блок управління заднього склоочисника, Прожектори, Роз'єм A приймача XM, Прожектори |
| 4 | 20A Реле вентилятора радіатора |
| 5 | 15A Вимикач аварійної сигналізації, роз'єм освітлення причепа |
| 6 | 15A 2005-2006: Реле задніх ліхтарів |
| 10A 2002-2004: Головне реле 1 PGM-FI | |
| 7 | 15A Стоп-сигнал (перемикач положення педалі гальма), реле звукового сигналу |
| 8 | 15A 2005-2006: Реле блоку управління виконавчим механізмом дросельної заслінки |
| 9 | 10A Аудіосистема, Ліхтар заднього ходу, Роз'єм каналу передачі даних (DLC), Вузол датчика, Блок керування іммобілайзером, Блок приймача Keylees, Блок керування мультиплексом |
| 10 | 30A Система стабілізації автомобіля (VSA) / Блок керування модулятором ABS |
| 11 | 20A Реле обігрівача заднього скла |
| 12 | 40A Реле електродвигуна вентилятора |
| 13 | 40A Реле електричного склопідйомника, запобіжники (пасажирський відсік): 7, 23 |
| 14 | 40A Запобіжники (в салоні): 2, 3, 5, 15, 16 |
| 15 | 20A Ліва фара, блок управління денними ходовими вогнями (ДХО), датчик у зборі, |
| 16 | 20A Блокування дверей з електроприводом, блок керування мультиплексуванням |
| 17 | 20A Права фара, блок керування денними ходовими вогнями (ДХО) |
| 18 | 30A Система стабілізації автомобіля (VSA) / Блок керування модулятором ABS |
| 19 | 100A Акумулятор, розподіл живлення |
| 20 | 50A Замок запалювання |
| 21 | - |
| 22 | - |
| 23 | - |
| 24 | - |
| 25 | - |
| Реле | |
| R1 | Ліва фара |
| R2 | Права фара |
| R3 | Двигун вентилятора |
| R4 | Обігрів заднього скла |
| R5 | Муфта компресора кондиціонера |
| R6 | Вентилятор радіатора |
| R7 | Сигнал |
| R8 | Вентилятор конденсатора кондиціонера |
| R9 | Блок детектора електричного навантаження (ELD) |
Додатковий блок запобіжників та реле
Схема
Опис
| 31 | 15А Реле котушки запалювання |
| 32 | 15А Головне реле PGM-FI 1 |
| 33 | 7,5А Реле денних ходових вогнів (ДХО) |
| 34 | 20А Реле датчика співвідношення повітря-паливо (A/F) |
| Реле | |
| R1 | Управління приводом дросельної заслінки |
| R2 | Датчик співвідношення повітря – паливо (A/F) |
