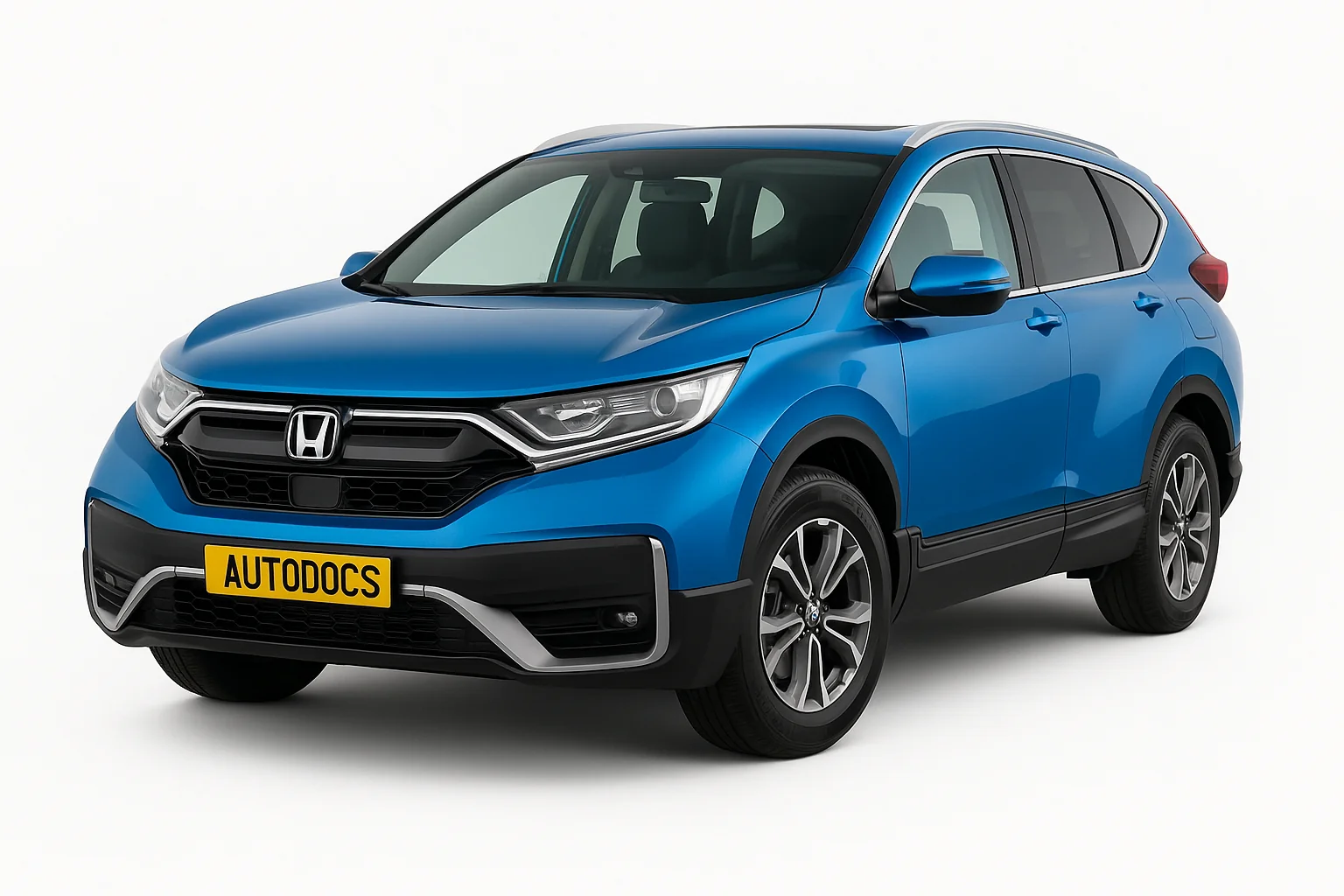

Honda CR-V 5 покоління вироблявся у 2017, 2018, 2019, 2020, 2021, 2022 роках. За цей час модель пройшла оновлення. У нашому матеріалі ви знайдете опис запобіжників та реле Хонда СРВ 5 зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Позначення запобіжників та реле може відрізнятись від представленого. Звіряйте інформацію зі своїми схемами чи іншою технічною документацією.
Чи те покоління моделі чи не підходять схеми?
[ Опис Хонда СРВ 4 ]
[ Опис Хонда СРВ 3 ]
[ Опис Хонда СРВ 2 ]
[ Опис Хонда СРВ 1 ]
Блок у салоні
У салоні автомобіля основний блок із запобіжниками знаходиться під панеллю приладів з боку водія. Актуальна схема буде нанесена поряд, під кермовим керуванням.
Сам блок буде виглядати приблизно ось так.
Схема із призначенням
Опис
| 1 | 10A Аксесуар |
| 2 | 5A Замок |
| 3 | 10A Опція |
| 4 | 5А Опція 2 (з інтелектуальною системою входу) |
| 4 | 10А Трансмісія (без інтелектуальної системи входу) |
| 5 | 10А Опція |
| 6 | 10A Індикатор SRS |
| 7 | 10A Прилади |
| 8 | 15A Паливний насос |
| 9 | 10A кондиціонер |
| 10 | 20A Розетка для аксесуарів / прикурювач (центральна консоль) |
| 11 | 5A Контроль двигуна |
| 12 | 10A Замок дверей пасажира |
| 13 | 10A Замок дверей з боку водія |
| 14 | 20A Задній склопідйомник з боку водія |
| 15 | 10A Склопідйомник переднього пасажира |
| 16 | 20A Замок |
| 17 | 10A Трансмісія (з інтелектуальною системою входу) |
| 17 | 5A Опція 2 (без інтелектуальної системи входу) |
| 18 | 10А Опора переднього водія (опція) |
| 19 | 20A Люк (опція) |
| 20 | 10A Стартер |
| 21 | 10A AGC |
| 22 | 10A Денне ходове світло |
| 23 | 10A Підігрів кермового колеса (опція) |
| 24 | 5A Опція |
| 25 | 10A Замок дверей водія |
| 26 | 10A Розблокування дверей з боку пасажира |
| 27 | 20A Склопідйомник заднього пасажира |
| 28 | 20A Склопідйомник водія |
| 29 | 20A Передня розетка для аксесуарів (прикурювач) |
| 30 | 10A Smart Entry (із системою Smart Entry) |
| 30 | 5A STS (без інтелектуального доступу) |
| 31 | 20A Сидіння водія з електроприводом нахилу (опція) |
| 32 | 20A Підігрів переднього сидіння (опція) |
| 33 | 20A Зсувне сидіння водія з електроприводом (опція) |
| 34 | 10A АБС/VSA |
| 35 | 10A SRS |
| 36 | 20A HAC (опція) |
| 37 | 15A Причіп (опція) |
| 38 | 10A Замок дверей з боку водія |
| 39 | 10A Розблокування дверей водія |
| a | 20A Доводчик задніх дверей з електроприводом (опція) |
| b | 20A Зсувне пасажирське сидіння з електроприводом (опція) |
| c | 20A Сидіння пасажира з електроприводом нахилу (опція) |
| d | 20A Мотор панорамної шторки |
| e | 20A Задній вентилятор |
| f | 20A EPT L |
| g | 20A EPT R |
| h | 20A Розетка для аксесуарів (багажне відділення) |
За роботу прикурювачів відповідають запобіжники під номерами 10 та 29.
Блок під капотом
Під капотом, з лівого боку, поряд з акумулятором знаходиться основний блок із запобіжниками та реле.
Приклад схеми з кришки блоку
Схема
Розшифровка
| 1 | 30A Audio AMP (опція) / 40A OP BLOCK 2 |
| 1 | Не використовується / 40A ESB |
| 1 | 40A Електричний підсилювач гальм / ABS/VSA FSR |
| 1 | 30A Двигун головного вентилятора |
| 1 | 30A Модуль реле 1 |
| 1 | 30A IG Main 2 (з інтелектуальною системою входу) |
| 1 | Не використовується (без інтелектуальної системи входу) |
| 1 | 30A Релейний модуль 2 |
| 1 | 125/150А Акумулятор |
| 2 | 70А EPS |
| 2 | Запалювання Основний 1 ((30 А (із системою інтелектуального доступу) / 50 А (без системи інтелектуального доступу))) |
| 2 | 40A Блок запобіжників (опція) / ДВИГУН ABS/VSA |
| 2 | 60A Блок запобіжників 1 |
| 2 | 30A Електродвигун переднього склоочисника |
| 2 | 30А Двигун допоміжного вентилятора |
| 3 | 40A Задній дефростер |
| 3 | 30А Стартер |
| 3 | 40A Блок запобіжників 2 |
| 3 | 40А ABS/VSA Двигун |
| 3 | 40А АБС/ВСА FSR |
| 3 | 40A Двигун вентилятора |
| 4 | 40A Додатковий блок 1 (опція) |
| 4 | Не використовується (канадські моделі без сидіння з електроприводом). (без інтелектуальної системи входу) |
| 4 | 40A Додатковий блок 2 (опція) |
| 4 | Не використовується (без інтелектуальної системи входу) |
| 4 | 40A Задні двері з електроприводом (опція) |
| 4 | Не використовується (канадські моделі без сидіння з електроприводом). (без інтелектуальної системи входу) |
| 5 | 7,5А VB ACT (з інтелектуальною системою входу) |
| 5 | Не використовується (без інтелектуальної системи входу) |
| 6 | 15А Омивальник |
| 7 | 15A FI Головний |
| 8 | 15A FI Sub (з інтелектуальною системою входу) / DBW (без інтелектуальної системи входу) |
| 9 | 10А Стоп-сигнали |
| 10 | 20A Інжектор |
| 11 | 7,5А LAF |
| 12 | 10A FI ECU (з інтелектуальною системою входу) |
| 12 | Не використовується (без інтелектуальної системи входу) |
| 13 | 15A Антиобледенитель переднього склоочисника (моделі для Канади) |
| 13 | Не використовується (моделі для США) |
| 14 | 10А Аварійна сигналізація |
| 15 | 15А Котушка запалювання |
| 16 | 15А Трансмісія (з інтелектуальною системою входу) |
| 16 | Не використовується (без інтелектуальної системи входу) |
| 17 | Не використовується |
| 18 | 10А Резервний |
| 19 | 15А Аудіо |
| 20 | 20A E-DPS (опція) |
| 21 | 20A Підігрів заднього сидіння (моделі для Канади з підігрівом заднього сидіння) |
| 21 | Не використовується (моделі без обігріву заднього сидіння) |
| 22 | 15A Передні протитуманні фари (опція) (моделі для США та Канади з сидінням з електроприводом) |
| 22 | 15A Нижня решітка шторки (моделі для Канади без сидіння з електроприводом) |
| 23 | 10A Компресор кондиціонера/ верхні грати заслінки |
| 24 | 10А Сигнал |
| 25 | 7,5A Вентилятор охолодження |
| 26 | Не використовується |
| 27 | Не використовується |
| 28 | Не використовується (з інтелектуальною системою входу) |
| 28 | 7,5А Магнітний вимикач ST (без інтелектуального доступу) |
| 29 | Не використовується |
| 30 | Не використовується |
