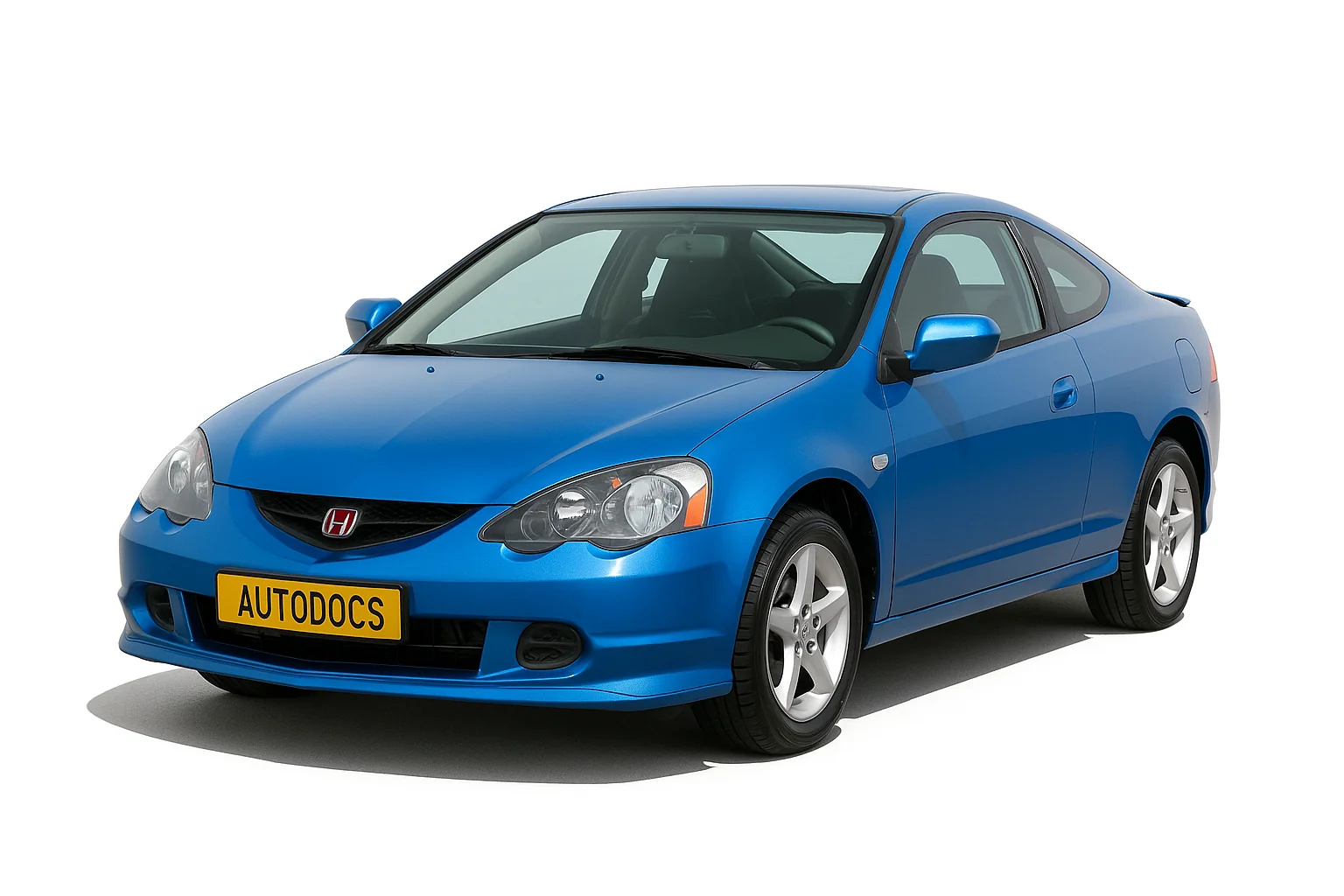

Honda Integra 4 покоління випускався в 2001, 2002, 2003, 2004, 2005 та 2006 роках у кузові DC5 з мотором нового покоління K20A. Ця модель також відома під назвою Acura RSX. У даній публікації ми надамо опис запобіжників та реле Хонда Інтегра 4 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блоки в салоні
Розташування
Загальна схема розташування блоків
Опис
- блок керування кондиціонером / обігрівачем (моделі без кондиціонера з автоматичним керуванням)
- блок управління протиугінною системою (моделі з 09.2004 р.)
- реле відкривання люка (кольори проводів: G/Y, G, Y/G, B, R/Y), реле закривання люка (кольори проводів: Gп, G, Y/G, B, R/Y)
- реле сирени протиугінної системи
- реле вказівників пайового повороту, реле вказівників лівого повороту (моделі з 09.2003 р.)
- блок керування коректором (моделі з 09.2004 р.)
- приймач іммобілайзера (моделі з 09.2004 р.)
- блок системи дистанційного керування центральним замком (моделі з 09.2004 р.)
- блок управління MULTIPLEX (вбудований у монтажний блок запобіжників та реле під панеллю приладів)
Блок запобіжників та реле
У салоні основний блок із запобіжниками та реле знаходиться під панеллю приладів, з боку водія.
Для доступу необхідно прибрати захисну кришку.
Схема
Позначення
| 1 | 15A Котушки запалювання |
| 2 | 20A Датчик складу суміші (Honda Integra, моделі Type R” та Acure RSX) електронний блок керування PGM-FI (Honda Integra, моделі Type R” та Acura rsxi |
| 3 | 10A Не використовується (Honda Integra), блок системи керування освітленням у денний час (Acura RSX, моделі Канади), задній роз'єм для підключення додаткового обладнання (Acura RSX, моделі США) |
| 4 | 10A Блок системи контролю напруги живлення, генератор, електропнев-мокпапан системи уловлювання парів палива, клапан системи керування холостим ходом (Honda Integra), датчик положення розподільчого валу, датчик швидкості автомобіля (моделі з МКПП), е/м клапан заборони включення задньої передачі ( Honda Integra, моделі "Туре R"), кисневий датчик (Honda Integra, включаючи моделі Type R"), задній кисневий датчик (Honda Integra, моделі Type R" і Acura RSX), реле датчика складу суміші (Honda Integra, моделі Type R" ), датчик складу суміші (Honda Integra, моделі Type R” та Acura RSX), електромагнітний клапан приводу зміни геометрії впускного колектора (Acura RSX), електромагнітний клапан блокування задньої передачі (Acura RSX моделі, Type S“), блок керування системою підтримки швидкості (Acura RSX) |
| 5 | - |
| 6 | 7,5A Блок керування центральним замком, реле відкривання люка, реле закривання люка, блок керування коректором фар (Honda Integra, моделі з 09.2004 р.) |
| Реле електроприводу склопідйомників | |
| 7 | 20A Електродвигун приводу люка |
| 8 | 7,5A Блок аудіосистеми (моделі без навігаційної системи), блок системи Multivision (Honda Integra, моделі з навігаційною системою), TV-тюнер (Honda Integra, моделі з навігаційною системою), електромагнітний клапан блокування селектора (моделі з АКПП) |
| Роз'єм для підключення додаткового обладнання (Honda Integra) | |
| 9 | 10A Електродвигун очищувача заднього скла, електронасос омивача заднього скла, блок системи визначення положення переднього пасажира (моделі з бічними подушками безпеки) |
| 10 | 7,5A Реле ліхтарів заднього ходу (моделі з АКПП), ліхтарі заднього ходу, комбінація приладів, блок системи дистанційного керування центральним замком, блок керування протиугінною системою (Honda Integra, моделі з 09.2004 р.), реле електромагнітного клапана блокування селектора (A ) |
| Блок керування MULTIPLEX | |
| 11 | 7,5A Модулятор тиску та електронний блок керування ABS (висновок “IG2”) |
| 12 | 7,5A Не використовується (Honda Integra), блок системи керування освітленням у денний час (Acura RSX, моделі Канади) |
| 13 | 10A Блок управління системою пасивної безпеки (SRS) (VB) |
| 14 | 10A Електропривід дзеркал, реле обігрівача заднього скла, реле електродвигуна вентилятора обігрівача, реле електродвигуна вентилятора системи охолодження, реле електродвигуна вентилятора конденсатора, реле електромагнітної муфти компресора кондиціонера, привід перемикання забору повітря, блок управління обігрівачем / кондиціонером, ), реле обігрівача сидінь (Acura RSX, моделі Канади), блок управління системою підтримки швидкості (Acura RSX) |
| Роз'єм для підключення додаткового обладнання (Honda Integra) | |
| 15 | 20A Не використовується (Honda Integra), передній та задній підсилювачі аудіосистеми (Acura RSX, моделі з аудіосистемою “BOSE”) |
| 16 | 20A Не використовується (Honda Integra), обігрівач сидінь (Acura RSX, моделі Канади) |
| 17 | 15A Блок управління системою пасивної безпеки (SRS) (VA), електронний блок управління PGM-FI (висновок “IGI”), паливний насос |
| 18 | 15/20A Роз'єм для підключення додаткового обладнання (прикурювач ), задній роз'єм для підключення додаткового обладнання (Acura RSX) |
| 19 | 7,5A Реле покажчиків повороту та аварійної сигналізації |
| 20 | 20A Електродвигун очищувача лобового скла, електронасос омивача лобового скла |
| Блок керування MULTIPLEX | |
| 21 | Не використовується |
| 22 | 20A Електропривод склопідйомника дверей переднього пасажира |
| 23 | 20A Електропривод склопідйомника двері водія |
| 24 | Не використовується |
| 25 | Не використовується |
За прикурювач відповідає запобіжник номер 18.
Реле
- R1 – Крім Гібриду: Стартер
- R2 – Габаритні вогні
- R3 – Склопідйомники
- R4 – Покажчики повороту/аварійна сигналізація
Блоки під капотом
Розташування
Схема
Призначення
- модулятор тиску ABS
- блок запобіжників та реле
Блок запобіжників та реле
Фото приклад
Схема
Розшифровка
| 1 | 30А Електродвигун вентилятора конденсатора, роз'єм для підключення додаткового обладнання (Honda Integra, моделі Type R”) |
| Електромагнітна муфта компресора кондиціонера | |
| 2 | 7,5А Реле габаритів, роз'єм для підключення додаткового обладнання (Honda Integra), передні та задні габарити, лампа підсвічування номерного знака, підсвічування перемикачів (Honda Integra), підсвічування дисплея (моделі з навігаційною системою), підсвічування комбінації приладів, підсвічування блоку навігації (моделі з навігаційною системою), підсвічування речового ящика (Honda Integra), підсвічування підстаканника (Honda Integra), підсвічування панелі керування обігрівачем/кондиціонером (Honda Integra), підсвічування панелі індикаторів АКПП, роз'єм причепа (Acura RSX) |
| 3 | 15А Лампа освітлення салону, лампа місцевого підсвічування (моделі з люком), лампа освітлення багажного відділення, лампа підсвічування замка запалювання |
| 4 | 20А Електродвигун вентилятора системи охолодження двигуна |
| 5 | 15А Реле – переривник покажчиків повороту, покажчик правого повороту (реле покажчика правого повороту) (Honda Integra, моделі з 09.2003 р.), покажчик лівого повороту (реле покажчика лівого повороту) (Honda Integra, моделі з 09.2003 р.), блок керування проти системою (Honda Integra, моделі з 09.2004 р.), покажчики повороту (Acura RSX) |
| 6 | 15А Головне реле системи упорскування №1 та №2 (PGM-FI), електронний блок управління PGM-FI, датчик ВМТ, датчик положення колінчастого валу (Honda Integra), форсунки, датчик положення розподільчого валу (Acura RSX), клапан системи керування частотою обертання холостого ходу (Acura RSX), приймач іммобілайзера (Acura RSX) |
| 7 | 15А Стоп-сигнали, електронний блок керування PGM-FI, модулятор тиску та електронний блок керування ABS, додатковий стоп-сигнал (Honda Integra), блок керування системою підтримки швидкості (Acura RSX), роз'єм причепа (Acura RSX), реле сирени протиугінної системи (Acura RSX), сирена протиугінної системи (Acura RSX) |
| Звуковий сигнал | |
| Реле звукового сигналу (Honda Integra) | |
| 8 | 20А Модулятор тиску та електронний блок керування ABS (FSR+B) |
| 9 | 7,5А /10А Діагностичний роз'єм, блок керування MULTIPLEX, комбінація приладів, блок системи дистанційного керування центральним замком, блок аудіосистеми (моделі без навігаційної системи), блок системи Multivision (моделі з навігаційною системою), TV-тюнер (моделі з навігаційною системою) , блок управління протиугінною системою (Honda Integra, моделі з 09.2004 р. та Acura RSX), індикатор іммобілайзера (Acura RSX), приймач іммобілайзера (Acura RSX) |
| 10 | 30А Модулятор тиску та електронний блок керування ABS (MR+B) |
| 11 | 40А Обігрівач заднього скла, перешкодник |
| 12 | 40А Електродвигун вентилятора обігрівача |
| 13 | 40А Запобіжник №7,21 (Acura RSX), 22 (Honda Integra), 23 (Honda Integra) монтажного блоку під панеллю приладів, реле електроприводу склопідйомників (Acura RSX) |
| 14 | 30А Запобіжник №2,3 (Acura RSX), 15 (Acura RSX), 16 (Acura RSX) монтажного блоку під панеллю приладів, роз'єм для підключення додаткового обладнання (Honda Integra) |
| 15 | 20А Індикатор дальнього світла фар, ліва фара, блок та реле системи освітлення в денний час (Acura RSX, моделі Канади) |
| 16 | 15А Електронний блок керування Multiplex |
| 17 | 20А Права фара |
| 18 | Не використовується (Honda Integra), |
| роз'єм для підключення додаткового обладнання (Acura RSX) | |
| 19 | 100А Акумуляторна батарея, система електроживлення (Acura RSX) |
| 20 | 40/50А Замок запалювання (висновок "+В") |
| Реле | |
| R1 | Вентилятор системи охолодження |
| R2 | Муфта компресора кондиціонера |
| R3 | Обігрів заднього скла |
| R4 | Обігрівач |
| R5 | Фара №1 |
| R6 | Звуковий сигнал |
| R7 | Вентилятор кондиціонера |
| R8 | Фара №2 |
