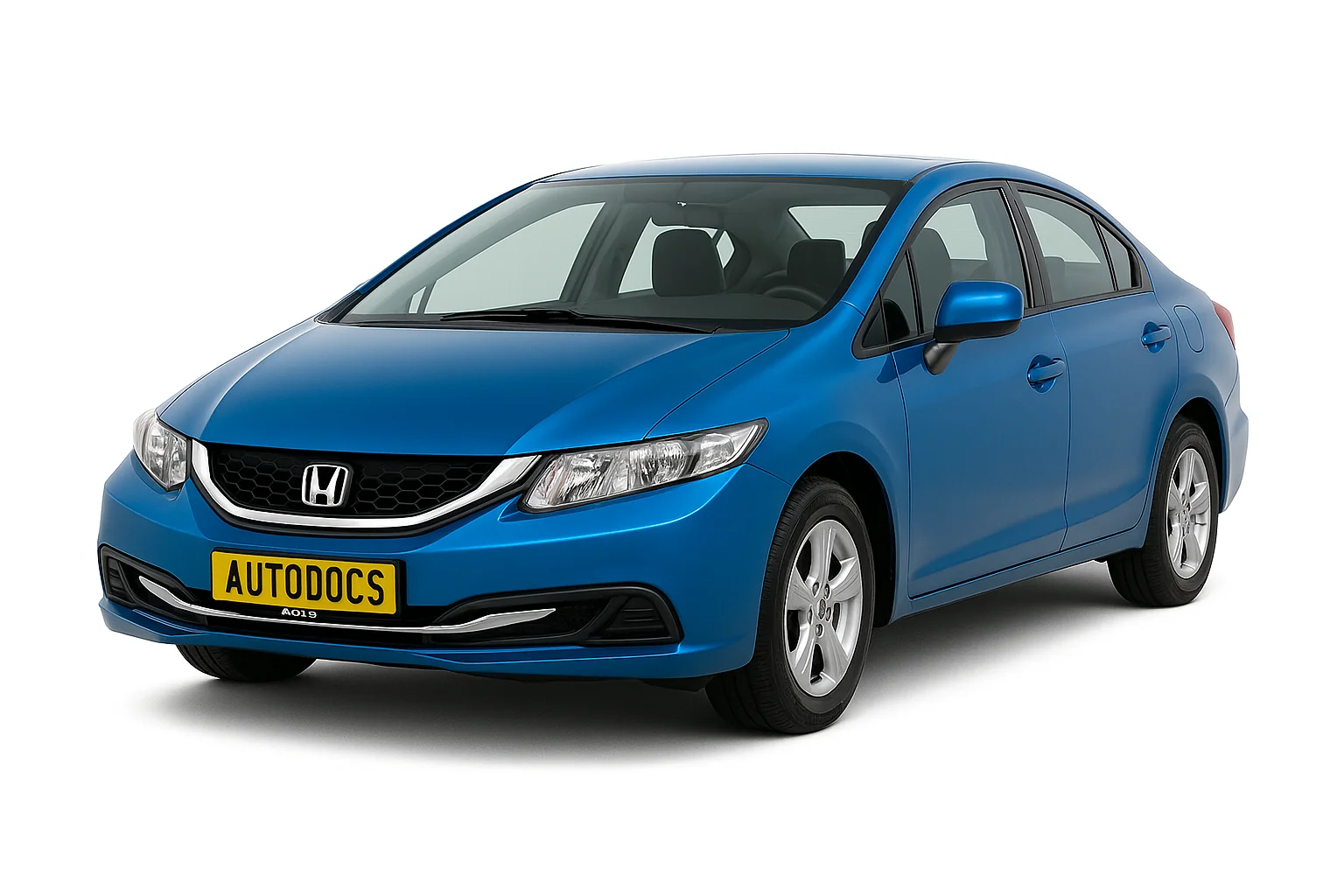

Honda Civic 9 покоління вироблявся в 2012, 2013, 2014, та 2015 році з різними варіантами кузова: седан, купе, хетчбек та універсал. У цій статті ви зможете знайти опис запобіжників та реле Хонда Цивік 9 зі схемами блоків, місцями розташування та фото прикладами виконання. Виділимо запобіжник прикурювача.
Американські седан і купе і європейські хетчбек і універсал сильно відрізнялися один від одного, як за загальною схемою компонування, так і за технічним змістом, тому призначення запобіжників і реле в блоках може відрізнятися від представленого.
Блок у салоні
У салоні основний блок із запобіжниками та реле знаходиться під панеллю приладів з боку водія.
Фото приклад
Схема
Опис
1 | 20A НАС (система допомоги під час підйому) |
2 | 10А ACG (запалювання) |
3 | 10A SRS |
4 | 15A Паливний насос |
5 | 7,5A Прилади |
6 | 7,5А Склопідйомник |
7 | 15A VB SQL |
8 | 15A Електродвигун дверного замка 2 (відмикання) |
9 | 15A Електродвигун дверного замка 1 (відмикання) |
10 | 10A Денне зовнішнє освітлення |
11 | 20А Люк |
12 | 15/20A Розетка для аксесуарів (центральна консоль) |
13 | 20A Електропривод сидінь |
14 | 15A Обігрівачі сидінь |
15 | 10A Електродвигун замку дверей водія (відмикання) |
16 | - |
17 | - |
18 | - |
19 | 7,5A ACC |
20 | 7,5А Блокування ключа ACC |
21 | 7,5A Денні ходові вогні |
22 | 7,5A HAC |
23 | 7,5A HAC |
24 | 7,5A ABS/VSA |
25 | 7,5A ACC |
26 | - |
27 | 15/20A Гніздо живлення для аксесуарів (спереду), прикурювач |
28 | 15А Омивач |
29 | 7,5А ODS |
30 | 10A Електродвигун замку дверей водія (замок) |
31 | 10A Smart |
32 | 15A Електродвигун дверного замка 2 (замок) |
33 | 15A Електродвигун дверного замка 1 (замок) |
34 | 7,5A Маленькі вогні (габарити) |
35 | 7,5A Освітлення |
36 | Резерв |
37 | 20A Електропривод сидінь |
38 | 10A Далеке світло лівої фари |
39 | 10A Далеке світло правої фари |
40 | 7,5A Задній протитуманний ліхтар |
41 | 20A Замок |
42 | 20A Склопідйомник водія |
43 | 20A Склопідйомник заднього пасажира |
44 | 20A Склопідйомник переднього пасажира |
45 | 20A Задній склопідйомник з боку водія |
46 | 30A Склоочисник |
- | 7,5A STS |
R1 | Реле склопідйомників |
R2 | Реле паливного насосу |
R3 | Реле стартера |
R4 | |
R5 | Реле упорскування палива |
R6 | Реле електросклопідйомників |
Звіряйте позначення елементів зі своїми схемами.
Приклад схеми із позначенням
Блок під капотом
Під капотом головний блок із запобіжниками та реле знаходиться з лівого боку та закритий захисною кришкою.
Приклад схеми з кришки блоку
Схема
Призначення
1 | 70A EPS (Підсилювач рульового керування) |
30A АБС/VSA Двигун | |
30A ABS/VSA FSR | |
30A Мотор очищувача | |
100A Головний запобіжник | |
2 | 30/50A IG основний |
60A Блок запобіжників основний | |
60A Блок запобіжників основний 2 | |
30A Головний запобіжник фар | |
30A ST/MG перемикач | |
30 Задній обігрівач | |
30A IG Основний 2 | |
40A Вентилятор | |
20Ф Допоміжний двигун вентилятора | |
20Ф Двигун головного вентилятора | |
3 | - |
4 | 15A Ближнє світло лівої фари |
5 | 7,5A ST DIAG/ST MG |
6 | 15A Ближнє світло правої фари |
7 | - |
8 | - |
9 | - |
10 | - |
11 | 7,5A Рівень олії |
12 | 20A Протитуманні вогні |
13 | 20A Зсувне сидіння водія з електроприводом |
14 | 10A Аварійна сигналізація |
15 | 15A FI Sub (уприскування) |
16 | 15A Котушка запалювання IG |
17 | 15A Стоп сигнали |
18 | 10А Звуковий сигнал |
19 | 20A Електроустаткування причепа |
20 | 15A Інжектор ближнього світла правої фари |
21 | 15A IGP |
22 | 15A DBW |
23 | 15A Ближнє світло лівої фари |
24 | 20A Сидіння водія з електроприводом нахилу |
25 | 7,5A Муфта зчеплення |
26 | 15A Омивач |
27 | 20A Габаритні ліхтарі |
28 | 7,5A Внутрішнє освітлення |
29 | 10A Ліхтар заднього ходу |
R1 | Реле вентилятора обігрівача |
R2 | Реле стартера 1 |
R3 | Реле додаткового вентилятора |
R4 | Реле котушки запалювання |
R5 | Реле стартера 2 |
R6 | Реле системи упорскування |
R7 | Реле заднього обігрівача |
R8 | Реле швидкості роботи вентилятора (високий/низький) |
R9 | Реле головного вентилятора |
R10 | Реле склоочисника |
R11 | Реле магнітної муфти |
R12 | Реле передніх протитуманних фар |
R13 | Реле звукового сигналу |
