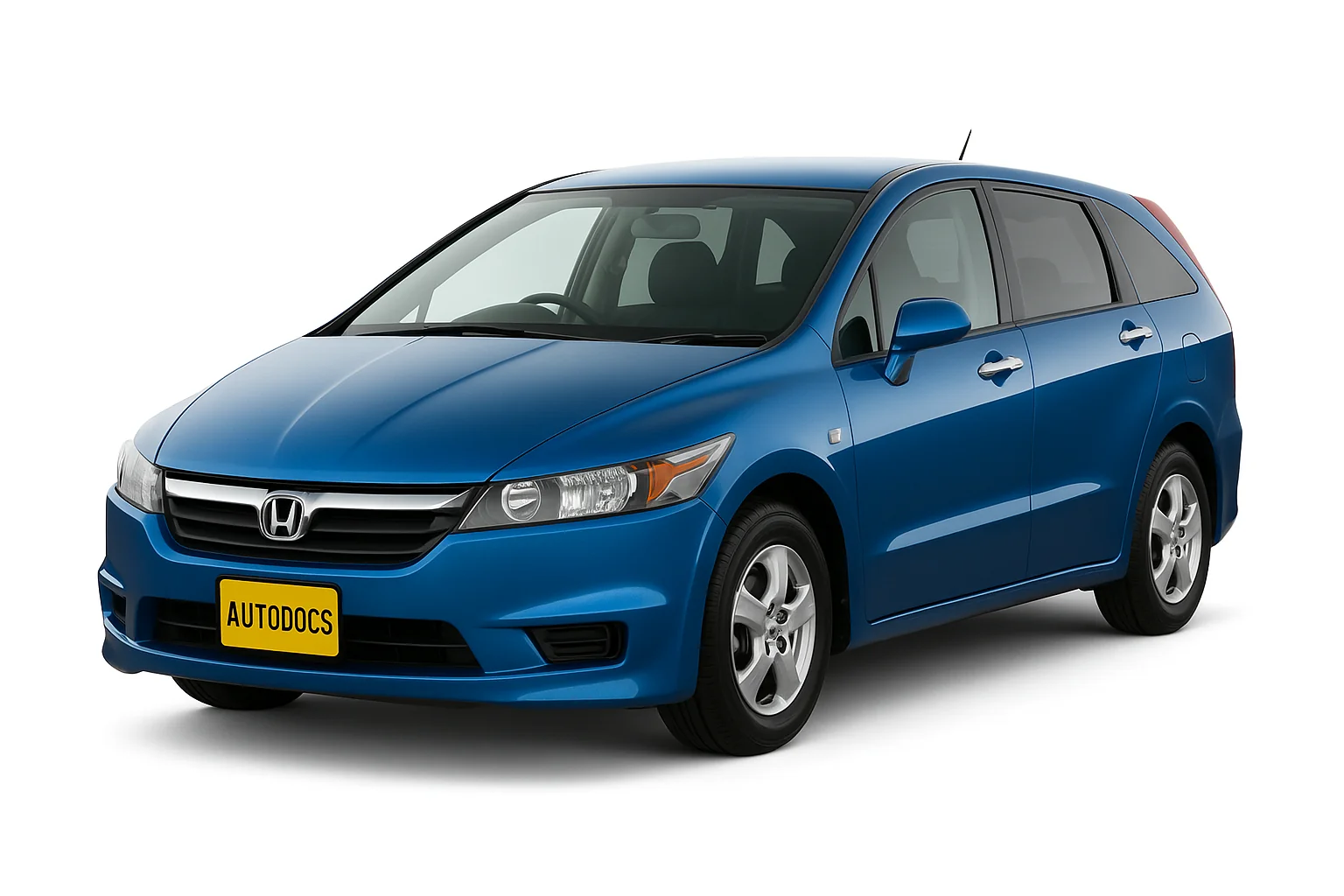

Honda Stream 2 го покоління випускався в 2007, 2008, 2009, 2010, 2011, 2012, 2013 і 2014 з позначенням кузова Rn6, Rn7, Rn8, Rn9. За цей час модель пройшла рестайлінг. У нашій статті ви знайдете опис запобіжників та реле Хонда Стрім 2 зі схемами блоків, фотографіями та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного обладнання.
Блок у салоні
У салоні, основний блок із запобіжниками та реле знаходиться в нижній частині панелі приладів, за захисною кришкою.
Фото схема
Опис
| 1 | 7,5А Підсвічування панелі керування дзеркалами з електроприводом, реле скло підйомників |
| 2 | 15A, Паливний насос, датчик A CMP, блок керування двигуном (ECM/PCM), блок керування іммобілайзером |
| 3 | 10A Генератор, модуль керування двигуном (ECM/PCM), EVAP (датчик масової витрати повітря (MAF)) |
| 4 | 7,5A Блок керування та модулятор тиску ABS або VSA, багатокоординатний датчик прискорення (VSA), блок керування електро підсилювачем керма (ESP) |
| 5 | 15A Обігрів, реле підігріву сидінь |
| 6 | 20А Передня протитуманна фара |
| 7 | 7,5А Система контролю тиску в шинах (TPMS) |
| 8 | 7,5А Задній склоочисник |
| 9 | 7,5A Система визначення зайнятості сидіння переднього пасажира (ODS), індикатор відключення подушки безпеки переднього пасажира, блок управління подушок безпеки |
| 10 | 7,5A Комбінація приладів (тахометр), блок керування склопідйомниками (купе), вимикач ліхтарів заднього ходу (M/T), електромагніт блокування важеля селектора (A/T), блок електроніки кузова (MICU), система контролю тиску в шинах (TPMS) ) , модуль контролю стану батареї (BCM) (гібридний), інтерфейсний блок |
| 11 | 10А Блок управління подушок безпеки |
| 12 | 10А Права фара (дальнє світло) |
| 13 | 10А Ліва фара (дальнє світло) |
| 14 | 7,5A Освітлення панелі приладів, освітлення салону, індикатор вимикання подушки безпеки переднього пасажира |
| 15 | 7,5А Габаритні вогні, освітлення номерного знаку |
| 16 | 15А Права фара (ближнє світло) |
| 17 | 15А Ліва фара (ближнє світло) |
| 18 | 20A Далеке світло, блок електроніки кузова (MICU) |
| 19 | 15A Габаритні вогні, блок електроніки кузова (MICU) |
| 20 | 7,5А Задній протитуманний ліхтар |
| 21 | 20A Ближнє світло, блок електроніки кузова (MICU) |
| 22 | - |
| 23 | 7,5A Сигнал стартера, модуль керування двигуном та коробкою передач (PCM) |
| 24 | 20A Люк на даху |
| 25 | 20A Центральний замок, блок електроніки кузова (MICU) |
| 26 | 20А Електричний склопідйомник водія (блок керування склопідйомником) |
| 27 | 20А Система опалення та кондиціювання |
| 28 | 15A Розетка в центральній консолі |
| 29 | 15А Передня розетка (прикурювач) |
| 30 | 20А Скло переднього пасажира, блок керування люком (купе) |
| 31 | 20АФ Омивач фар |
| 32 | 20А Задній правий електричний склопідйомник, блок керування люком |
| 33 | 20А Задній лівий електричний склопідйомник |
| 34 | - |
| 35 | 7,5A Аудіосистема, передня розетка, розетка на центральній консолі, аудіо підсилювач (купе), блок керування системою гучного зв'язку (HandsFreeLink), вимикач запалювання, блок електроніки кузова (MICU), інтерфейсний блок |
| 36 | 10A Панель керування обігрівачем та кондиціонером, електричні дзеркала, система рециркуляції повітря, реле муфти компресора кондиціонера, реле обігрівача, реле обігріву дзеркал, реле обігріву заднього скла, реле керування вентилятором охолодження, реле вентилятора охолодження) |
| 37 | 7,5А Денні ходові вогні, блок електроніки кузова (МІКУ) |
| 38 | 30A Склоочисник, блок електроніки кузова (MICU) |
За прикурювач відповідає запобіжник номер 29.
Окремо у верхній частині блоку можуть встановлюватися деякі елементи реле.
Схема
Реле
| R1 | Скло підйомник | |
| R2 | Паливний насос (PGM-FI №2) | |
| R3 | Стартер | |
Звіряйте призначення зі своїми схемами розміщеними на звороті кришки блоку
Блок під капотом
Під капотом, поряд з акумулятором розташований головний блок із запобіжниками та реле.
Схема
Позначення
| 1 | 100A Акумулятор, генератор, стартер, блок запобіжників та реле |
| 70А Блок керування електропідсилювача керма (ESP) | |
| 2 | 50А Замок запалювання |
| 60A Запобіжники (блок у салоні): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30/40А Блок керування та модулятор тиску ABS або VSA |
| 4 | Запобіжники 50А (блок у салоні): 18, 19, 20, 21 |
| Запобіжники 40А (блок у салоні): 24, 25, 26, 30, 32, 33 | |
| 5 | - |
| 6 | 10A Реле вентилятора кондиціонера, вентилятор кондиціонера |
| 7 | 20A M / T: реле охолоджувального вентилятора, охолоджувальний вентилятор |
| 30A A / T: Реле охолоджуючого вентилятора, охолоджувальний вентилятор | |
| 8 | 30А Реле обігріву заднього скла, обігрів заднього скла |
| 9 | 40A Реле нагрівача, нагрівач |
| 10 | 10A Система попередження про небезпеку, блок електроніки кузова (MICU), комбінація приладів (спідометр), комбінація приладів (тахометр) |
| 11 | 15A Датчик № 1 співвідношення повітря/паливо (A/F), модуль керування двигуном (ECM)/PCM) |
| 12 | 15A Стоп-сигнали, модуль керування двигуном та автоматичною коробкою передач (ECM/PCM), звуковий сигнал, блок електроніки кузова (MICU) |
| 13 | - |
| 14 | - |
| 15 | 7.5A Реле вентилятора кондиціонера, датчик рівня олії |
| 16 | - |
| 17 | 15A Аудіопідсилювач |
| 18 | 15A Котушки запалювання, блок керування двигуном (ECM / PCM) |
| 19 | 15A Датчик положення колінчастого валу (CKP), датчик B положення розподільчого валу (CMP), модуль керування автоматичною коробкою передач (ECM/PCM), реле дросельної заслінки (ETCS), форсунки, реле модуля керування двигуном (PGM-FI #1/PGM -FI # 2 (паливний насос)) |
| 20 | 7.5A Реле муфти компресора кондиціонера, муфта компресора кондиціонера |
| 21 | 15A Реле дросельної заслінки (ETCS), модуль керування двигуном та автоматичною коробкою передач (ECM/PCM) |
| 22 | 7,5 А Освітлення салону, освітлення багажного відділення, додатковий електричний насос охолоджувальної рідини (гібрид) |
| 23 | 10A Аудіосистема, діагностичний роз'єм (DLC), комбінація приладів (спідометр), комбінація приладів (тахометр), сигналізація, блок керування іммобілайзером, блок електроніки кузова (MICU), блок керування трансмісією (MCM) (гібрид), модуль контролю стану Акумулятори (BCM ) (гібридний), блок керування гучним зв'язком (HandsFreeLink) |
| 24 | Реле обігріву заднього скла |
| 25 | Реле електродвигуна обігрівача |
| 26 | Реле вентилятора конденсатора кондиціонера |
| 27 | Реле керування вентилятором системи охолодження двигуна |
| 28 | Реле заднього склоочисника |
| 29 | Реле блокування упорскування PGM-FI |
| 30 | Реле котушки запалювання |
| 31 | Діод електродвигуна вентилятора системи охолодження двигуна |
| 32 | Діод електродвигуна вентилятора конденсатора кондиціонера |
| 33 | Муфта кондиціонера pele |
| 34 | Реле вентилятора системи охолодження двигуна |
| 35 | Реле приводу дросельної заслінки |
| 36 | PGM-FI MAIN Головне реле системи упорскування |
