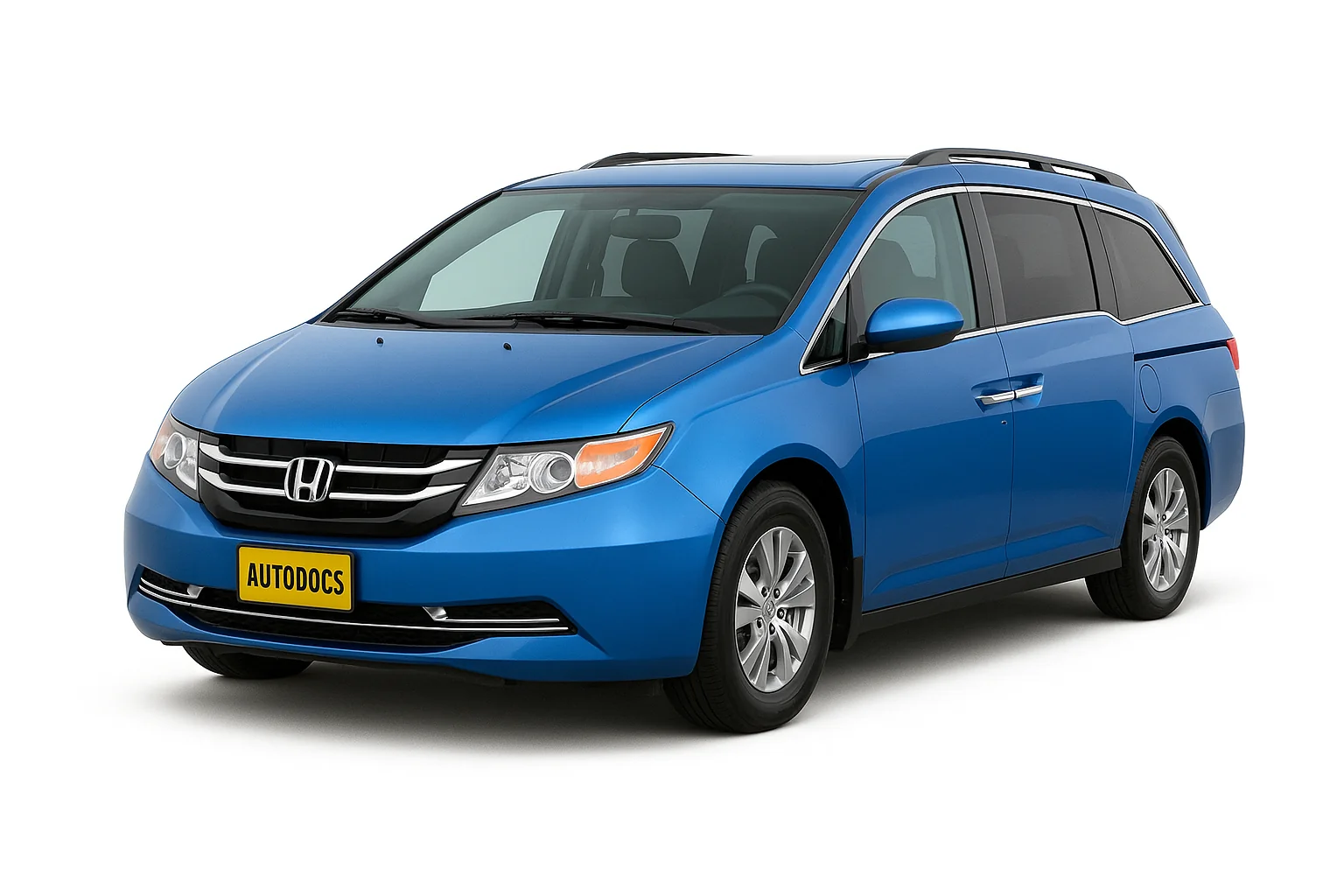

Honda Odyssey 5 покоління випускався у 2011, 2012, 2013, 2014, 2015, 2016 та 2017 роках з позначенням RL5 та поставлявся по всьому світу. У нашій статті ми покажемо розташування електронних блоків управління, опис запобіжників і реле Хонда Одіссей 5 зі схемами блоків і фото прикладами їх виконання. Виділимо запобіжник, що відповідає за прикурювач.

Honda Odyssey 5G

Розташування блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.

Блоки в салоні

Розташування

Загальна схема розташування блоків

layout

Опис

  1. Блок запобіжників та реле №1
  2. Блок керування системою контролю тиску в шинах (TPMS)
  3. Комбінація приборів
  4. Блок керування коректором світла фар (ксенон – HID)
  5. Блок управління системою допомоги під час паркування
  6. Блок керування подушками безпеки (SRS)
  7. Блок запобіжників та реле №2

Блок запобіжників та реле №1

У салоні перший блок із запобіжниками та реле знаходиться під панеллю приладів, з боку водія.

Блок під панеллю хонду одіссей

Фото приклад

Photo 1

Схема

Схема блоку в салоні хонду одіссей 5

Позначення

1 7,5А Актуатор замку дверей переднього пасажира (блокування)
2 7,5А Актуатор замку задніх правих дверей (блокування)
3 7,5А Актуатор замку дверей водія (блокування)
4 7,5А Актуатор замку дверей переднього пасажира (розблокування)
5 7,5А Актуатор замку задніх правих дверей (розблокування)
6 7,5А Актуатор замку дверей водія (розблокування)
7 20А Запобіжники (блок запобіжників у салоні №1): № 1, 2, 3, 4, 5
8 10А Система підтримки підйому по схилу (HAC)
9 20А Блок керування електроприводом лівими зсувними дверима
10 15А Запобіжники (блок запобіжників у багажному відсіку): № 12, 13
11 7,5А Комбінація приладів, лампи заднього ходу, реле ламп заднього ходу, дзеркало заднього виду з автозатемненням, компас, блок керування системою допомоги при паркуванні, блок кузовної електроніки (MICU), електропривод дзеркал, блок керування електроприводом сидіння, соленоїд блокування селектора , система контролю тиску в шинах (TPMS)
12 20А Запобіжники (блок запобіжників у салоні №1): № 3, 4, 5, 6, 7
13 7,5А Аудіосистема, навігація, система активного шумоподавлення, соленоїд блокування ключа, реле розеток, система голосового керування
14 7,5А Блок управління двигуном та коробкою передач (PCM), сигнал стартера
15 20А Електропривод сидіння водія (подовжнє переміщення, регулювання по висоті), блок керування електроприводом сидіння, блок керування системою гучного зв'язку (HandsFreeLink)
16 20А Люк
17 20А Задній лівий склопідйомник
18 10А Система безключового доступу (Smart Entry System)
19 20А Склопідйомник водія, блок керування склопідйомниками
20 -
21 20А Паливний насос (реле PGM-FI №2), блок управління іммобілайзером, блок управління двигуном та коробкою передач (PCM)
22 15А Запобіжники (блок запобіжників у салоні №1): № 19, 20, 21, 22, 23
23 7,5А Блок керування та модулятор тиску VSA, багатокоординатний датчик прискорень
24 7,5А Датчик електричного навантаження (ELD), датчик положення педалі гальма, блок керування двигуном та коробкою передач (PCM)
25 7,5А Стартер (STRLD), блок керування двигуном та коробкою передач (PCM)
26 7,5А Реле муфти компресора кондиціонера, реле вентиляора кондиціонера, реле вентилятора системи охолодження, AC інвертор, дзеркало заднього виду з авто затемненням, блок керування клімат-контролем, реле переднього/заднього обігрівача, охолоджувальний відсік (Cool Box), електропривод обігріву заднього скла, реле підігріву сидінь, панель керування заднім кондиціонером
27 7,5А Денні ходові вогні (DRL)
28 7,5А Блокування ключа у замку запалювання
29 7,5А Електропривод сидіння водія (поперекова підтримка)
30 7,5А Система контролю тиску в шинах (TPMS)
31 -
32 20А Електропривод сидіння водія (нахил спинки, регулювання по висоті), блок керування електроприводом сидіння
33 40А Електропривод лівих зсувних дверей
34 -
Реле
R1 Стартер (реле №1)
R2 Стартер (реле №2)
R3 Паливний насос (PGM-FI №2)
R4 Запалювання (IG2 Cut)
R5 Запалювання (ACC Cut)

Звіряйте призначення елементів зі своїми схемами.

Приклад схеми із позначенням

Блок запобіжників та реле №2

Ще один блок із запобіжниками та реле знаходиться під панеллю приладів, на стійці, з боку пасажира. Для доступу необхідно прибрати захисну кришку.

Розташування блоку 2

Світлина

Фото приклад блоку запобіжників одіссей 5

Схема

Схема блоку 2

Призначення

1 30A Підсилювач аудіосистеми
2 20A Задній правий склопідйомник
3 10A Блок керування активними опорами двигуна (ACM)
4 -
5 20A Підігрів сидінь
6 -
7 20A Електропривод сидіння водія (подовжнє переміщення)
8 20A Електропривод сидіння водія (нахил спинки)
9 -
10 -
11 -
12 -
13 20A Блок управління правими зсувними дверима
14 15A Розетка в багажному відсіку (реле розетки в багажному відсіку)
15 15A Передня нижня розетка (реле розетки на центральній консолі)
16 -
17 -
18 20A Склопідйомник переднього пасажира
19 10A Блок управління подушками безпеки (SRS)
20 7,5A Блок управління активними опорами двигуна (ACM), блок управління правими зсувними дверима, підігрів сидінь
21 7,5A Блок керування коректором світла фар (ксенон – HID)
22 -
23 7,5A Система визначення зайнятості сидіння переднього пасажира (ODS), індикатор відключеної подушки безпеки переднього пасажира, блок керування подушками безпеки, запобіжник (блок запобіжників у салоні №1): № 24
24 -
25 7,5A Підсвічування панелі приладів, підсвічування салону
26 -
27 15A Передня верхня розетка (реле передньої розетки)
28 -
Реле
R1 Підігрів сидінь
R2 Задній правий склопідйомник
R3 Активні опори двигуна (ACM)
R4 Розетка в багажному відсіку
R5 Передня нижня розетка
R6 Передня верхня розетка

За роботу прикурювачів відповідають запобіжники 14, 15 та 27.

Додаткові елементи

Схема

Схема додаткових елементів

Розшифровка

  1. Розподільний блок №1
  2. Центральний розподільчий блок
  3. Блок запобіжників та реле №2
  4. Блок керування іммобілайзером
  5. Розподільний блок №2

Схема

Додаткові елементи 2

Опис

  1. Блок керування клімат-контролем
  2. Дисплей
  3. Блок управління системою активного шумоподавлення (ANC)
  4. Блок керування активними опорами двигуна (ACM)
  5. Підсилювач аудіосистеми
  6. Блок управління системою гучномовного зв'язку (HandsFreeLink)
  7. Блок управління аудіосистемою та навігацією

Блоки під капотом

Розташування

Загальна схема розташування блоків під капотом

Розташування блоків під капотом

Позначення

  1. Блок управління двигуном та коробкою передач (PCM)
  2. Блок запобіжників та реле №1
  3. Блок запобіжників та реле №2
  4. Блок керування та модулятор тиску VSA

Блок запобіжників та реле №1

Фото приклад

Фото приклад блоку під капотом

Схема

Схема блоку під капотом Хонда Одіссей 5

Призначення

1 -
2 -
3 15A Генератор, система уловлювання парів бензину (EVAP), блок керування двигуном та коробкою передач – PCM (VBSOL)
4 15A Насос омивача лобового скла, насос омивача заднього скла
5 7,5A Блок управління двигуном та коробкою передач – PCM (VBSOL2)
6 7,5A Запалювання (IG1 ECU FR)
7 -
8 15A Реле блоку управління двигуном (PGM-FI Sub), датчики співвідношення повітря/паливо (A/F), датчики, що підігріваються киснем, (HO2S)
9 15A Реле дросельної заслінки (ETCS), блок керування двигуном та коробкою передач – PCM (IG1 ETCS)
10 15A Реле блоку управління двигуном (PGM-FI №1), реле паливного насоса (PGM-FI №2), блок управління двигуном та коробкою передач – PCM (IGP), датчик положення колінчастого валу (CKP) A/B, датчик положення распредвала (CMP), реле дросельної заслінки (ETCS), форсунки, датчик масової витрати повітря (MAF), запобіжник (блок запобіжників у моторному відсіку №1): № 28
11 15A Котушки запалювання, реле котушок запалювання
12 -
13 7,5A Блок управління двигуном та коробкою передач – PCM (VBUM)
14 -
15 20A Аудіосистема, дисплей, система активного шумоподавлення (ANC), блок керування навігацією, блок керування системою гучного зв'язку (HandsFreeLink)
16 10A Дисплей аудіосистеми, блок керування клімат-контролем, діагностичний роз'єм (DLC), блок кузовної електроніки (MICU), комбінація приладів, система керування голосом, блок керування системою гучного зв'язку (HandsFreeLink), блок керування іммобілайзером, блок керування лівою/правою зсувними дверима , електропривод дзеркал, блок керування електроприводом сидіння, блок керування електроприводом кришки багажника, блок керування склопідйомниками, розважальна система для задніх пасажирів, задній блок кузовної електроніки
17 7,5A Муфта компресора кондиціонера (реле муфти компресора кондиціонера)
18 20A Реле переднього протитуманного світла
19 -
20 10A Права фара (дальнє світло)
21 -
22 10A Реле габаритних вогнів, лампи габаритних вогнів, освітлення номерного знака, запобіжник (блок запобіжників у салоні №2): № 25
23 -
24 10A Ліва фара (дальнє світло)
25 -
26 15A Права фара (ближнє світло)
15A Блок керування правою фарою (ксенон)
27 15A Ліва фара (ближнє світло)
7,5A Блок керування лівою фарою (ксенон)
28 7,5A Реле блоку керування двигуном (PGM-FI Subrelay), реле вентилятора системи охолодження двигуна
29 30A Вентилятор кондиціонера (реле управління вентилятором системи охолодження, реле вентилятора системи охолодження двигуна), вентилятор системи охолодження двигуна (реле вентилятора системи охолодження двигуна)
30 30A Вентилятор кондиціонера (реле вентилятора кондиціонера)
31 30A Передній склоочисник
Реле
R1 Обігрів заднього скла
R2 Компресор кондиціонера
R3 Котушки запалювання
R4 Вентилятор системи охолодження двигуна
R5 Дросельна заслінка (ETCS)
R6 Вентилятор кондиціонера
R7 Передній склоочисник
R8 Переднє протитуманне світло
R9 Блок керування двигуном (PGM-FI Sub)
R10 Блок керування двигуном (PGM-FI №1)
R11 ближнє світло
R12 Управління вентилятором
R13 Звуковий сигнал
R14 габаритні вогні
R15 Задній обігрівач

Блок запобіжників та реле №2

Знаходиться поряд із акумуляторною батареєю. Сам блок буде виглядати приблизно ось так.

Фото приклад блоку

Схема

Схема блоку під капотом 2 Хонда Одіссей 5

Розшифровка

2-4 30А Запобіжник (блок запобіжників у моторному відсіку №2): № 11, запобіжники (блок запобіжників у моторному відсіку №1): № 8, 9, 10, 11, 12, 13, 14, 15, 16
2-5 40А Блок керування та модулятор тиску VSA
2-6 30А Запобіжники (блок запобіжників у моторному відсіку №1): No. 9, 10
2-7 30А Блок керування та модулятор тиску VSA
2-8 30А Запобіжники (блок запобіжників у моторному відсіку №1): № 8
3-1 50А Запобіжники (блок запобіжників у моторному відсіку №2): № 6, 7, 8, 9, 20, 33
3-2 50А Замок запалювання, стартер (реле стартера №1, реле стартера №2), запобіжник (блок запобіжників у моторному відсіку №2): № 25
3-3 60А Запобіжники (блок запобіжників у багажному відсіку): № 1, 8, 14, 15, 16
3-4 50А Запобіжники (блок запобіжників у салоні №2): № 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 18
3-5 50A Запобіжники (блок запобіжників у салоні №1): № 15, 16, 17, 18, 19, 29, 30, 31, 32
3-6 60A Реле ближнього світла, запобіжники (блок запобіжників у моторному відсіку №1): № 19, 20, 21, 22, 23, 24, 25, 26, 27, 31
3-7 40A Реле переднього обігрівача
3-8 40A Електропривод правих зсувних дверей
4 -
5 40A
6 40A Реле обігріву заднього скла
7 -
8 7,5A Датчик акумуляторної батареї
9 20A Лампи стоп-сигналу, датчик положення педалі гальма, блок кузовної електроніки (MICU), додатковий стоп-сигнал, реле звукового сигналу
10 15A Аварійна сигналізація, блок кузовної електроніки (MICU)
11 7,5A Освітлення салону, лампи у дверях, реле ламп освітлення салону

Блоки у багажному відділенні

Розташування

Загальна схема розташування блоків у багажнику

Розташування блоків у багажнику

Опис

  1. Блок реле (реле освітлення салону та реле обігрівача)
  2. Блок керування люком
  3. Блок керування компасом
  4. Блок управління системою допомоги при перебудові (BSI)
  5. AC інвертор
  6. -
  7. Блок запобіжників
  8. Лівий радар системи допомоги під час перебудови
  9. Задній блок кузовної електроніки
  10. Блок керування електроприводом кришки багажника
  11. Блок керування електроприводом лівими зсувними дверима

Блок запобіжників

Знаходиться з лівого боку багажного відсіку та закритий захисною кришкою. Актуально позначення буде зі зворотного боку кришки.

Розташування блоків під капотом

Фото приклад блоку під капотом

Призначення

1 20А Електропривод кришки багажника
2 -
3 -
4 10А Актуатор замку кришки багажника
5 7,5А Актуатор замку лівих зсувних дверей, реле центрального замку
6 -
7 -
8 -
9 -
10 -
11 -
12 10А Задній склоочисник
13 7,5А Система допомоги при перебудові (BSI), блок керування лівими зсувними дверима, блок керування електроприводом кришки багажника, задній блок кузовної електроніки (MICU)
14 40А Електропривод кришки багажника
15 30А AC інвертор
16 -
17 -
18 -

Додаткові елементи

Схема

Додаткові елементи у багажнику

Розшифровка

  1. Розважальна система для задніх пасажирів
  2. Блок дистанційного керування гаражними воротами (HomeLink)
  3. Блок управління правими зсувними дверима
  4. Правий радар системи допомоги під час перебудови
  5. Блок керування заднім кондиціонером
