Honda Fit 2 покоління вироблявся в 2007, 2008, 2009, 2010, 2011, 2012 та 2013 роках на платформі GE, GP і ZA. За цей час модель пройшла рестайлінг. Ця модель поставлялася по всьому світу. За назвою Хонда Фіт 2 він продавався у Японії, Китаї, Америці. А під назвою Honda Jazz 2 - у Європі, деяких країнах Азії, в Австралії, на Середньому Сході та в Африці, а подовжений універсал - Хонда Фіт Шаттл. У даному матеріалі ви зможете знайти опис запобіжників та реле Хонда Фіт 2 (Джаз 2) зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.

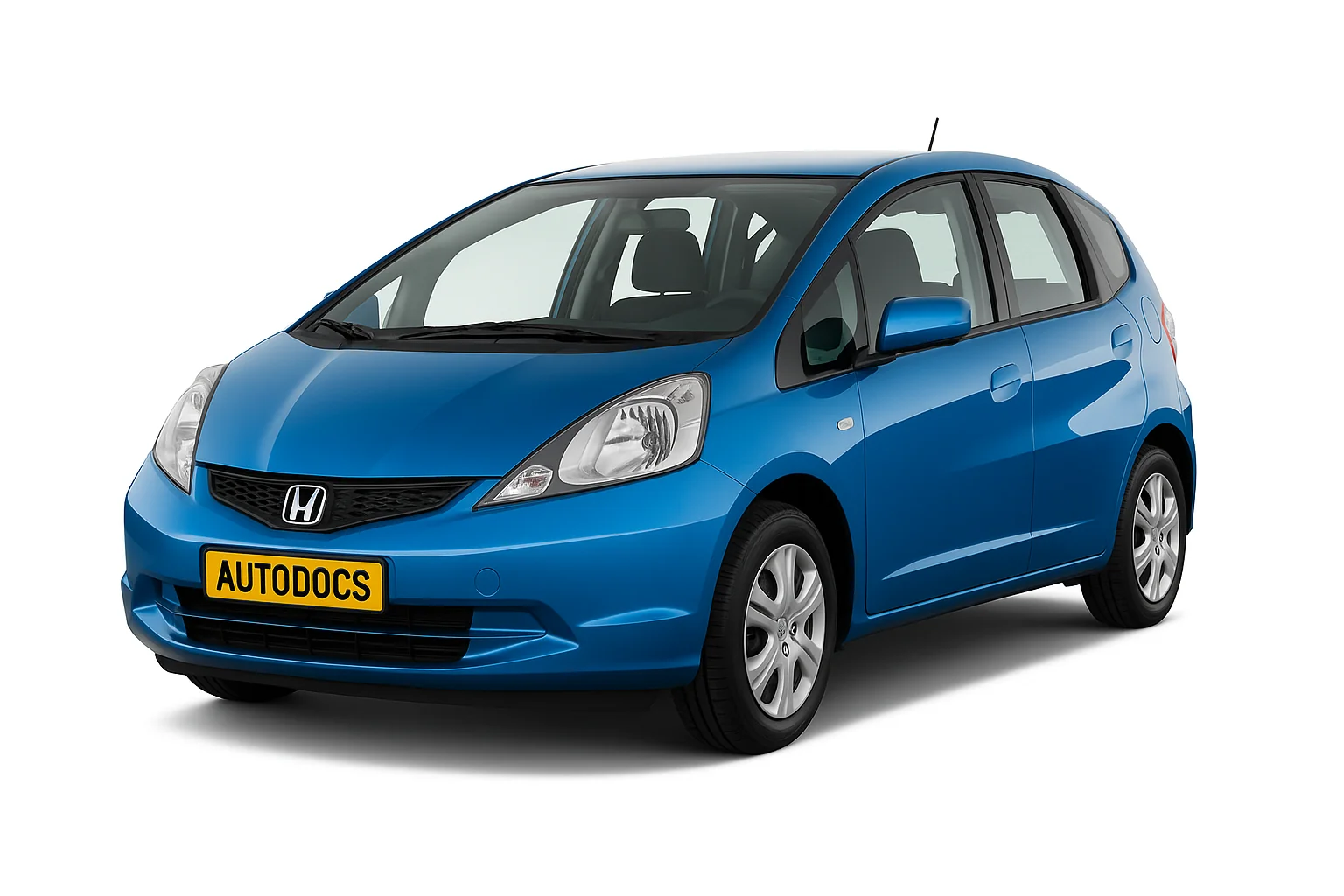

Honda fit 2

Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.

Не те покоління чи не підходять схеми?

[ Опис Хонда Фіт 1 ]
[ Опис Хонда Фіт 3 ]

Блок у салоні

Основою блок із запобіжниками та реле знаходиться в салоні, під панеллю приладів з боку водія.

Місце гдн знаходиться блок запобіжників у салоні

Для доступу необхідно прибрати захисну кришку. Сам блок виглядатиме приблизно отак.

Фото приклад блоку в салоні Хонда Фіт 2

Звіряйте інформацію зі своїми схемами.

Розташування схеми

Приклад схеми із позначенням

Приклад схеми з позначенням Хонда Фіт

Схема

Схема блоку в салоні Хонда Фіт 2

Опис

1 10А Ліхтарі заднього ходу
2 7,5А Система контролю тиску в шинах
3 20А Електропривод склопідйомника з боку водія
4 Резерв
5 10А Ліхтарі заднього ходу
6 10А Система пасивної безпеки (SRS)
7 10А Блок управління КПП
8 7,5А Система пасивної безпеки (SRS)
9 20А Протитуманні фари
10 7,5А Кондиціонер
11 7,5А Антиблокувальна система гальм АС (ABS)
12 10А Генератор
13 20 Прикурювач , Розетка для підключення додаткового обладнання
14 7,5А Допоміжне обладнання
15 7,5А Система освітлення у денний час
16 10А Склоочисник та омивач скла задніх дверей
17 20А Електропривід склопідйомника з боку переднього пасажира
18 20А Електропривод склопідйомника задніх правих дверей
19 20А Електропривод склопідйомника задніх лівих дверей
20 15А Бензонасос
21 15А Омивач лобового скла
22 7,5А Комбінація приладів
23 10А Аварійна сигналізація
24 15А Стоп-сигнали, звуковий сигнал
25 15А Привід склоочисників лобового скла
26 10А Обігрівач
27 30А Центральний замок
28 20А Фари
29 10А Габаритні вогні
30 30А Електродвигун вентилятора системи охолодження
31 Резерв
32 10/15А Права фара (ближнє світло)
33 15А Запалювання
34 10А Ліва фара (дальнє світло)
10А Ліва фара (ближнє світло)
35 15А Електропривод замку дверей
37 30А Антиблокувальна система гальм АБС (ABS), система курсової стійкості (VSA)
38 15А Електропривод замку дверей
39 15А Система керування двигуном
40 20А Підігрів передніх сидінь
41 Денні ходові вогні
42 Резерв
43 7,5А Електромагнітна муфта компресора кондиціонера
44 7,5А STS
45 20А Електропривод замку дверей
46 20А Електропривод шторки даху
47 30А Електродвигун вентилятора системи охолодження
48 10/15А Ліва фара (ближнє світло), ліва фара (дальнє світло)
49 15А Моторедуктор 2 (Розблокування) дверного замка
50 15А Моторедуктор 1 (Розблокування) дверного замка
51 10А Права фара (дальнє світло)
52 15А DBW
53 Резерв
54 20А Обігрів заднього скла
55 10А Підігрів бічних дзеркал заднього виду
56 30А Склоочисники лобового скла
57 30А Електродвигун вентилятора обігрівача
58 30А Антиблокувальна система гальм (ABS), система курсової стійкості (VSA)
59 20/30А Обігрів заднього скла
60 40/50А Запалювання
61 30А Аудіосистема
62 Резерв
R1 Реле склопідйомників
R2 Реле електродвигуна вентилятора обігрівача
R3 Реле датчика складу суміші
R4 Реле системи освітлення №1
R5 Реле котушок запалювання
R6 Реле системи керування двигуном №1
R7 Реле (Drive By Wire) системи керування
R8 Реле обігрівача заднього скла
R9 Реле системи освітлення №2
R10 Реле стартера
R11 Реле системи керування двигуном №2 (FUEL PUMP / бензонасос)

За прикурювач відповідає запобіжник номер 13.

У верхній частині так само можуть кріпитися деякі реле.

Додаткові реле

  • Horn Relay – реле звукового сигналу
  • Fog Light Relay – реле протитуманних фар

Блоки під капотом

Силовий блок

На плюсовій клемі акумуляторної батареї кріпиться силовий бік, виконаний у вигляді плавких вставок високої потужності.

Схема

Схема блоку під капотом

Позначення

  1. 100А – Акумуляторна батарея
  2. 60/70А – Електропідсилювач рульового керування
  3. 20A – Звуковий сигнал, стоп-сигнали, аварійна сигналізація

Додаткові елементи

Схема

Реле під капотом

Призначення

  1. Модулятор тиску та блок управління VSA або модулятор тиску та блок управління ABS
  2. Електронний блок керування двигуном
  3. Додатковий блок реле №2
  4. Реле електромагнітної муфти компресора
  5. Реле електродвигуна вентилятора системи охолодження
  6. Реле антиобледенителя щіток
  7. Додатковий блок реле №1
  8. Реле електродвигуна конденсатора вентилятора.
