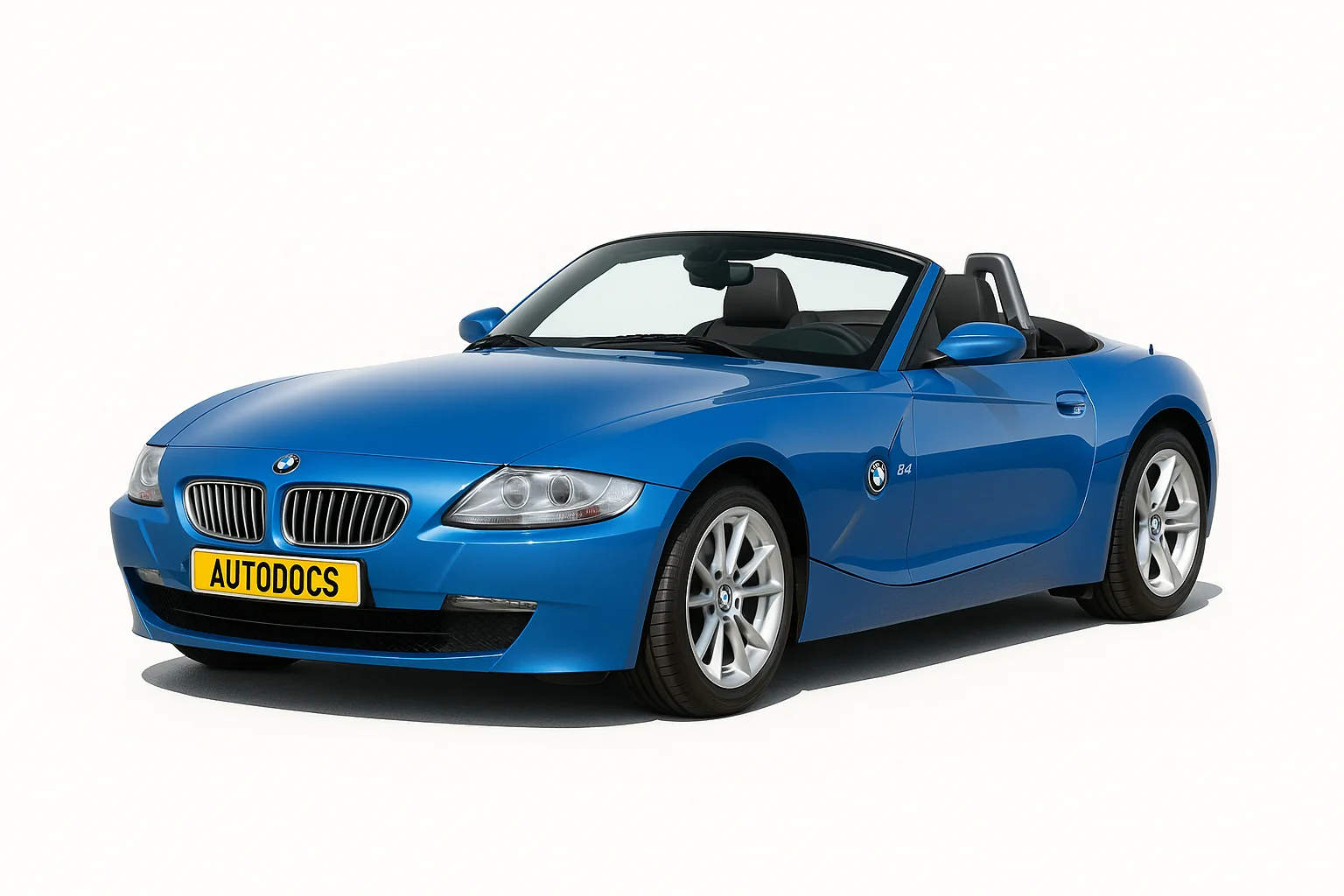

BMW Z4 E85, двомісний родстер, випускався у 2002, 2003, 2004, 2005, 2006, 2007 та 2008 роках. Версія купе Е86 з'явилася лише 2006 року. Обидві ці моделі відносяться до першого покоління серії Z4. У даній публікації розглянуті запобіжники BMW Z4 e85 та e86 та реле, а також представлено оригінальний посібник з експлуатації.
Основний блок запобіжників та реле в салоні бмв Z4
Він знаходиться в ящику рукавички (бардачку). Відкрийте його та звільніть лівий тримач, стиснувши кріплення.
Опустіть захист, що звільнився. Зліва буде актуальна інформація з описом запобіжників у вигляді паперу. А праворуч сам блок.
Докладніше у відео.
Повне фото цього блоку
Загальна схема та опис
За прикурювач відповідають запобіжники під номерами: 5 та 8.
Розібратися з описом інших елементів має бути не складно. Наприклад, за центральний замок відповідає номер 11, за звуковий сигнал 14, 37 і так далі.
З протилежного боку розташовуються:
- реле обігріву заднього скла К13;
- реле паливного насоса К6301;
- реле протитуманних фар к47;
- реле нагнітач доб. повітря K6304a;
- реле складаного верху 1 K18363;
- реле складаного верху 2 K18364;
- реле насоса склоомивача К5;
- реле скло очищувача К36.
Реле під капотом z4
У моторному відсіку знаходиться блок з реле.
- Розвантажувальне реле контакту 15 K6326
- Реле DME K6300
- Реле ліхтарів заднього ходу K6325
- Реле приводу клапанів із змін. ходом K6316
Інструкція з експлуатації
Наприкінці лише додамо посилання на завантаження оригінального посібника з експлуатації bmw z4 85/86 у форматі pdf.
