Bmw z4 e85 e86 siguranțe și relee

BMW Z4 E85, roadster cu două locuri, a fost produs în 2002, 2003, 2004, 2005, 2006, 2007 și 2008. Versiunea coupe E86 a apărut abia în 2006. Ambele modele aparțin primei generații a seriei Z4. În această publicație sunt prezentate siguranțele BMW Z4 e85 și e86 și releele, precum și manualul original de utilizare.

Blocul principal de siguranțe și relee din interiorul BMW Z4

Acesta se află în torpedou (glovebox). Deschideți-l și eliberați suportul din stânga, strangând clema.

Rotiți în jos protecția eliberată. În stânga se află informațiile actuale cu descrierea siguranțelor, sub formă de hârtie. Iar în dreapta se află blocul propriu-zis.

Mai multe detalii în video.

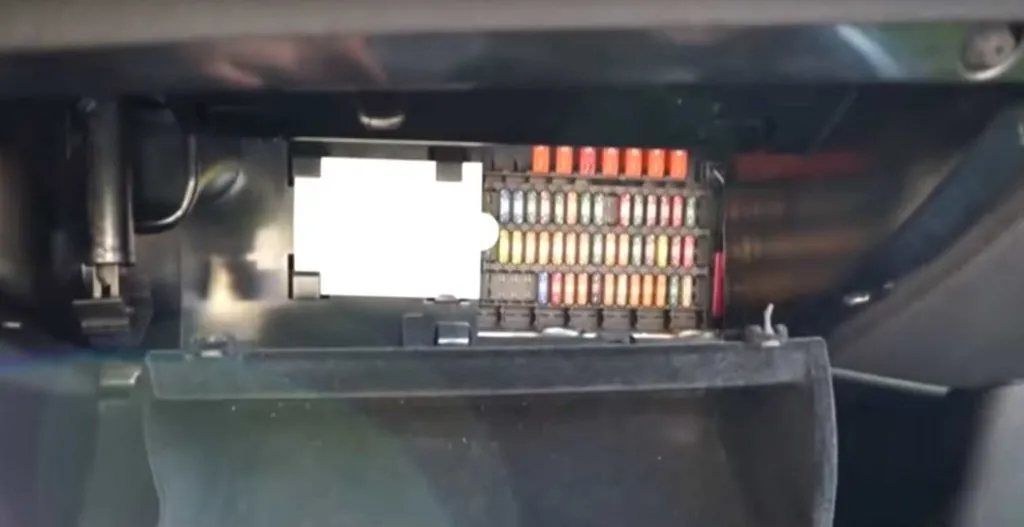

Fotografie completă a acestui bloc

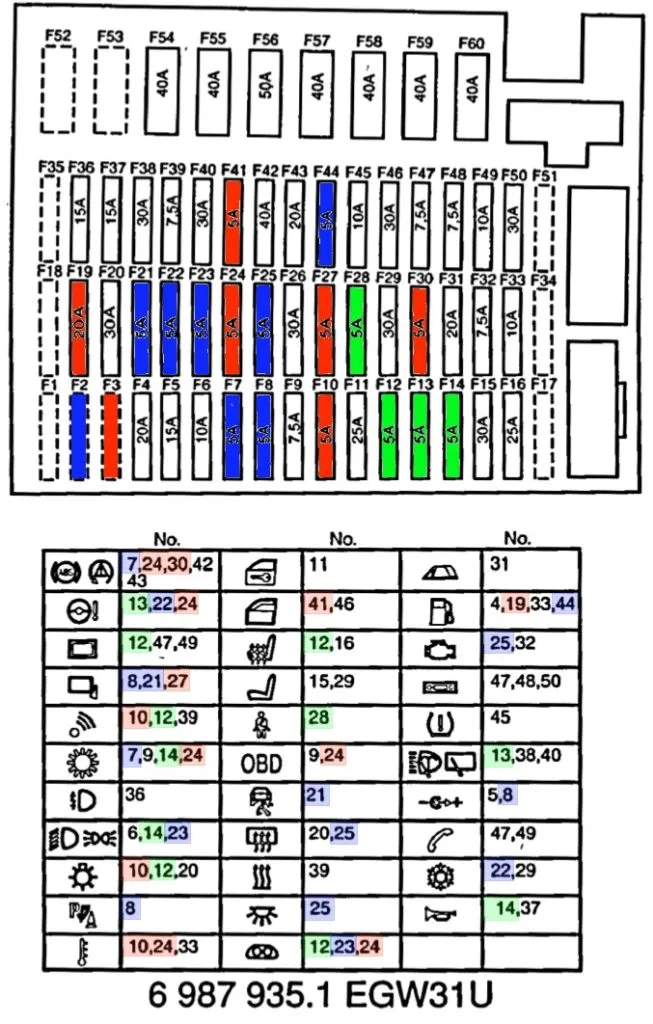

Schema generală și descrierea

Pentru brichetă răspund siguranțele cu numerele: 5 și 8.

Nu ar trebui să fie dificil să înțelegeți descrierea celorlalte elemente. De exemplu, pentru încuietoarea centrală răspunde numărul 11, pentru claxon 14, 37 și așa mai departe..

Pe partea din spate se află:

• releul încălzirii lunetei K13;
• releul pompei de combustibil K6301;
• releul farurilor de ceață k47;
• releul ventilatorului de aer suplimentar K6304a;
• releul capotei rabatabile 1 K18363;
• releul capotei rabatabile 2 K18364;
• releul pompei de spălare parbriz K5;
• releul ștergătoarelor de parbriz K36.

Relee sub capota z4

În compartimentul motor se mai află un bloc cu relee.

• Releu de descărcare contact 15 K6326
• Releu DME K6300
• Releu lumini de mers înapoi K6325
• Releu de acționare a clapetelor cu cursă variabilă K6316

Manual de utilizare

În final, adăugăm doar linkul pentru descărcare a manualului original de utilizare bmw z4 85/86 în format pdf.
