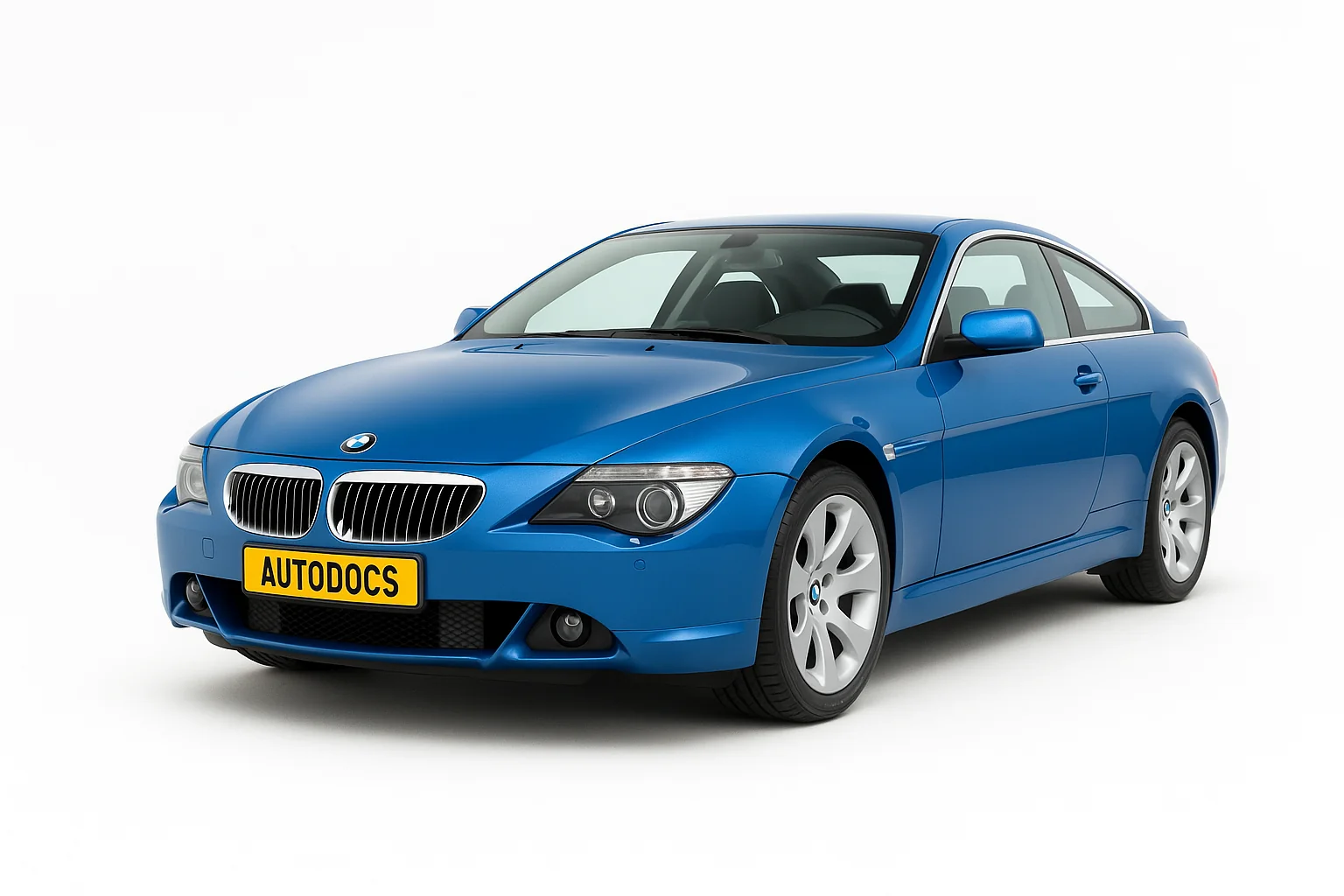

Дана 6 серія BMW, в кузові E63 відноситься до серії купе бізнес-класу. Вироблявся даний автомобіль у 2004, 2005, 2006, 2007, 2008, 2009, 2010 та 2011 роках. У цій серії існують два основні блоки із запобіжниками. Ми пропонуємо ознайомитись з докладним описом схем блоків реле та запобіжників bmw e63 .
Зміст
Блок запобіжників у салоні bmw e63
Цей блок знаходиться в ящику рукавички (бардачку). Для доступу необхідно прибрати захисну кришку. Для цього, ззаду на ній потрібно намацати кнопочку, натиснути і потягнути вгору (віджміть запор і відкрийте кришку).
Реальне фото блоку із запобіжниками
Таблиця з розташуванням елементів
Таблиця з описом запобіжників
- Управління динамічною стабільністю
- SMG Steering DSC
- Модуль шлюзу корпусу
- Світловий модуль
- Основний модуль кузова
- Приладовий щиток
- Індикатор перемикання передач, EDC, керування коробкою передач
- DME, IVM
- Дверний модуль, гніздо OBD2
- Дверний модуль, шлюз для тіла
- Регулювання сидіння
- Тепло, кондиціонер
- OBD, Ind Aux, нагрівач
- Система склоочисників
- Основний модуль кузова
- Вихідна потужність вентилятора
- Електричний вентилятор
- Активне кермо, EDC
- Реле вторинного повітряного насоса підігрівача палива
- Навігаційна система
- CCC/M-ASK
- CD-чейнджер, модуль шлюзу для телефону
- Автомобільна система доступу
- Реле паливного насосу
Актуальна інформація з точним розташуванням запобіжників знаходиться у документації на блоці у багажному відділенні під обшивкою.
Блок із запобіжниками та реле у багажному відділенні
Він розташований праворуч під обшивкою (захисний килим).
Таблиця з позначення
- Кб Реле системи омивачів фар
- К9 Розвантажувальне реле контакту 15
- К11 Реле склоочисника
- К8 Реле опускання заднього скла (кабріолет)
- К91 Реле очищувача заднього скла
- К93 реле ЕОС
- К96 Реле паливного насосу
- К126 Реле компресора пневматичної підвіски
- К20 Реле автодоводчика
- К213 Реле вакуумного електронасосу
- К2003а Головне реле системи ООЕ (дизельний двигун)
- К6304а Реле нагнітача додаткового повітря
За прикурювач відповідають запобіжники номер 87 і 88 чи 61 – (20А). Все залежить від комплектації та року випуску автомобіля.
Інший варіант виконання
додаткова інформація
Якщо після заміни запобіжника проблема не зникла, можливо, проблема в електросистемі автомобіля. У даному відео можете переглянути як отримати доступ до електроблоку управління вентилятором.
Інструкція з експлуатації
Бажаєте отримати більше інформації, ознайомтесь із книгою з експлуатації bmw e63: “ завантажити ”
