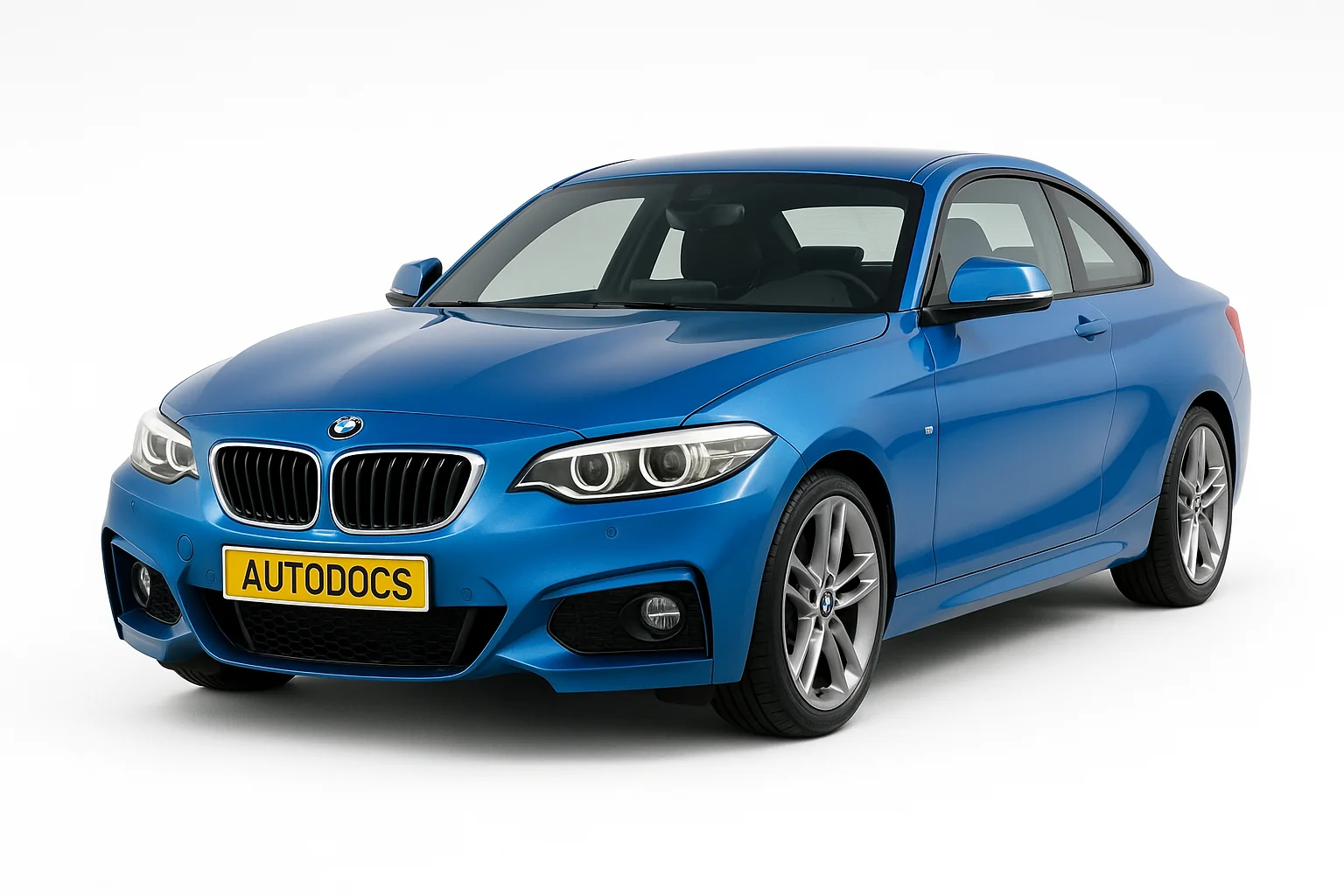

BMW 2 F22 F23 F87 представляє 1 покоління модельного ряду БМВ 2, яке вироблялося в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 році. За цей час модель пройшла рестайлінг. У даній публікації ми надамо опис запобіжників та реле БМВ 2 Ф22 Ф23 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого. Актуальне призначення запобіжників та реле звіряйте з Вашою брошурою, яка повинна перебувати в багажному блоці або іншою технічною документацією. У разі труднощів зверніться до дилера.
Зміст
Блоки під капотом
Основний блок
Він знаходиться праворуч під захисною кришкою.
| № | А | Опис |
|---|---|---|
| 18 | 15 | Діагностичний роз'єм |
| 19 | 10 | Управління двигуном |
| 20 | 5 | Блок управління аудіо, електроніка даху |
| 21 | 5 | Блок керування |
| 22 | 7,5 | Дверні замки |
| Пасажирське дзеркало заднього виду, внутрішнє освітлення | ||
| 23 | 10 | DDE головне реле |
| 24 | Блок керування електронною автоматичною коробкою передач (EAT), 4*4 | |
| 25 | 5 | Тачбокс, аудіо |
| Блок керування кузовом, ABS, паркінг | ||
| 26 | 5 | Обігрів сидінь |
| 27 | 10 | Клапанний блок поперекової опори сидіння водія/пасажира, блок перемикачів регулювання положення сидіння з боку водія/пасажира |
| 28 | 5 | Передній лівий ліхтар |
| Передній правий ліхтар | ||
| Датчик дощу | ||
| Внутрішнє освітлення | ||
| 29 | 5 | Насос охолоджувальної рідини |
| 30 | ||
| 31 | ||
| 32 | Роздавальна коробка, система безпеки | |
| 33 | 15 | Насос охолоджувальної рідини |
| Компресор кондиціонера | ||
| Додатковий водяний насос | ||
| 34 | 10 | Система безпеки, ремінь безпеки |
| 35 | ||
| 36 | 40 | |
| 37 | 40 | |
| 38 | ||
| 39 | ||
| 40 | 15 | Фари, зовнішнє освітлення, габарити |
| 41 | 10 | |
| 42 | Електрохідне дзеркало заднього виду | |
| 43 | ||
| 44 | 5 | Системи підтримки водія на базі відеокамери, система активного кермового керування |
| 45 | 5 | Круїз контроль |
| 46 | 5 | Підігрівач вентиляції картера |
| Запірний клапан охолоджувальної рідини, жалюзі. | ||
| 47 | 5 | Електроніка системи нічного бачення (NVE), автомобільний звук генератор (VSG) |
| 48 | 10 | Перемикачі на рульовій колонці |
| 49 | ||
| 50 | 5 | Комбінація приборів |
| 51 | ||
| 52 | 7,5 | Комбінація приборів |
| 53 | 5 | Висвітлення ящика рукавички, підсвічування декоративної планки панелі приладів (водійська / пасажирська сторона), освітлення декоративної планки панелі інструментів на стороні водія, освітлення простору для ніг водія / переднього пасажира |
| 54 | 7,5 | Селекторний перемикач |
| 55 | 5 | Електронний підсилювач керма (EPS) |
| 56 | 5 | Датчик якості повітря, система вентиляції |
| 57 | 40 | Блок запобіжників, Фари, зовнішнє освітлення, габарити |
| 58 | 30 | Динамічний контроль стійкості (DSC) |
| 59 | ||
| 60 | ||
| 61 | ||
| 62 | 30 | Складаний дах |
| 63 | 30 | Роздавальна коробка |
| 64 | 20 | Модуль обігріву сидіння переднього пасажира |
| 65 | 20 | Модуль обігріву сидіння водія |
| 66 | 20 | Прикурювач |
| 67 | 30 | Блок керування сидіння водія |
| Регулювання сидіння водія | ||
| 68 | 30 | Регулювання сидіння пасажира |
| Блок керування сидінням пасажира | ||
| 69 | 20 | Розетка 12В |
| 70 | 20 | Обігрів |
За роботу прикурювача відповідають запобіжники 66 та 69 на 20А.
Блок силових запобіжників
Поруч із блоків запобіжників та реле встановлюється блок силових запобіжників
| № | А | Позначення |
|---|---|---|
| FL1 | 50/80/125 | Реле відключення |
| FL2 | 125 | Електронний підсилювач керма (EPS) |
| FL3 | 100 | Додатковий обігрівач |
| FL4 | 40 | Паливний фільтр з підігрівом |
| FL5 | 40 | Динамічний контроль стійкості (DSC) |
| FL6 | 40 | Двигун вентилятора |
Поряд так само можуть встановлюватися реле та запобіжники блоку DDE та запобіжник на 50А насоса охолоджуючої рідини, реле електро вентилятора двигуна K5
Додатковий блок
Він розташовується з лівого боку підкопотного простору.
Тут можуть бути: головне реле двигуна DDE K2085 та запобіжники управління двигуном (Клапан регулювання тиску в рампі, Регулятор об'єму палива, Датчик положення распредвала, Соленоїд регулятора тиску наддуву, Датчик кисню, Масовий витратомір, Датчик рівня масла, Перемикаючий клапан охолоджувача EGR)
Блоки у багажнику
У багажному відсіку можуть бути три блоки із запобіжниками. Блок запобіжників знаходиться за обшивкою з правого боку, інший та третій біля акумулятора (силовий блок з червоною кришкою) та основний блок із запобіжниками та реле.
Звіряйте позначення запобіжників та реле зі своїми схемами з брошури.
Блок керування в салоні
Він кріпиться на правій стійці під обшивкою з боку пасажира.
| № | Опис |
|---|---|
| 1 | Резерв (не зайнято) |
| 2 | Резерв (не зайнято) |
| 3 | Резерв (не зайнято) |
| 4 | Склопідйомник, двері переднього пасажира |
| 5 | центральний замок |
| 6 | Склопідйомник, двері водія |
| 7 | центральний замок |
| 8 | Резерв (не зайнято) |
| 9 | Резерв (не зайнято) |
| 10 | Панель управління світлом, блок управління системи підтримки водія та комутаційний центр у рульовій колонці |
| 11 | Задній електронний модуль (REM) та драйверний модуль фари |
| 12 | Вбудована система управління опаленням та кондиціюванням, система динамічного контролю стійкості та бортова система діагностики |
| 13 | Електронний блок зовнішньої ручки дверей, безконтактне відкривання кришки багажника, станція зв'язку Combox та аналіз |
| 14 | Попередження |
