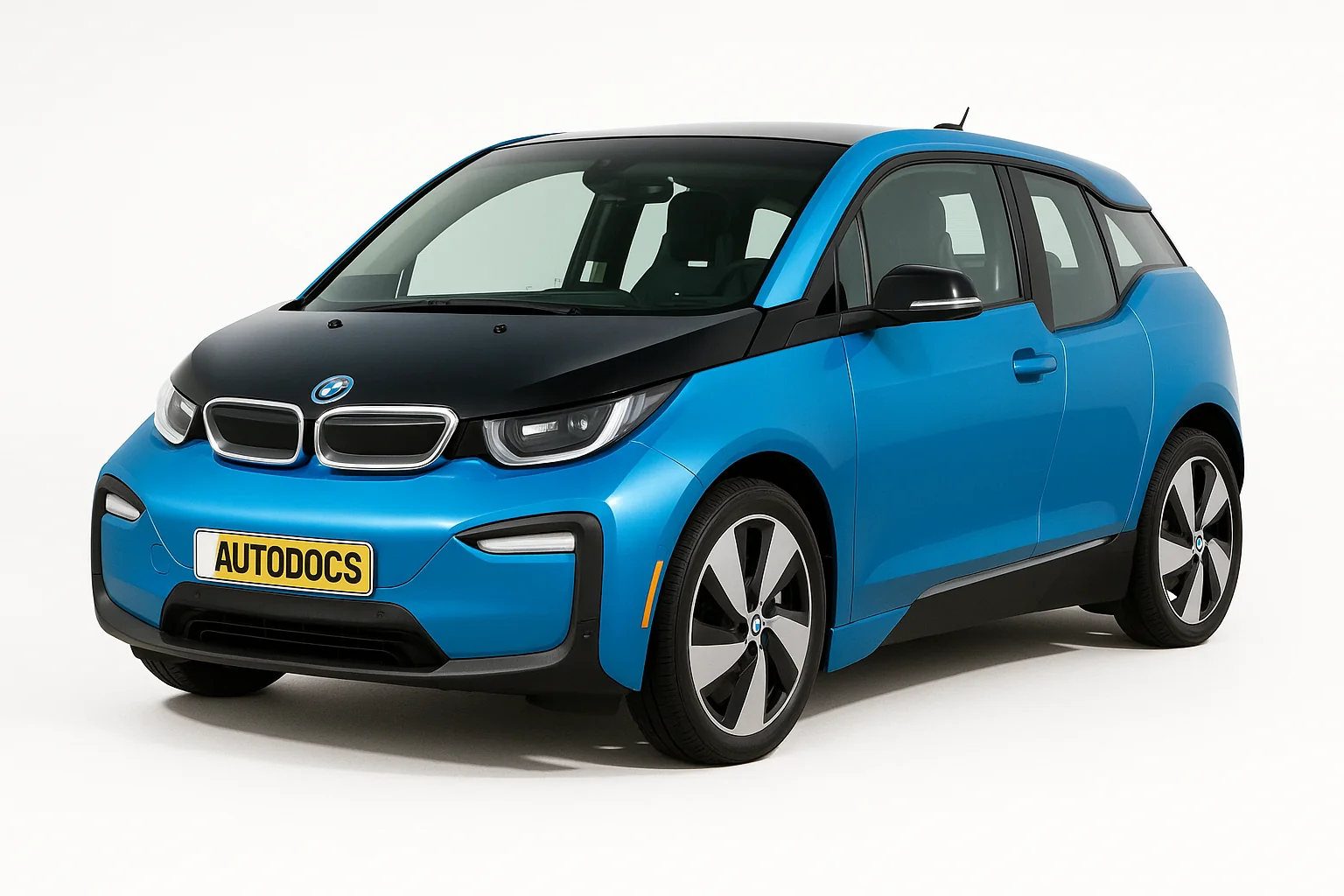

BMW i3 перший серійний електромобіль німецької компанії BMW, який випускався у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 році. За цей час модель одержала оновлення. У цій статті ми представимо опис запобіжників та реле БМВ і3 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого. Звіряйте інформацію зі своєю брошурою яка розташована в блоці запобіжників та реле.
Блоки в салоні
Блок запобіжників та реле
Основний блок запобіжників та реле знаходиться під панеллю з боку пасажира.
Для доступу треба повернути фіксатори (1) та опустити кришку за стрілкою (2).
Фото приклад
Схема
Позначення
Повне призначення подано у таблиці. За роботу прикурювача відповідають запобіжники під номерами 65 і 127. Нижче ми також представимо позначення деяких елементів.
- F39 - 5А - сирена та функціональний центр у даху (ФЦК)
- F40 — 5A — DSC/блок керування паркувальним гальмом/ клавіша паркувального гальма
- F41 - 5A - Комбінація приладів
- F42 - 5A - приймач дистанційного керування
- F43 - 15A - ліва фара
- F44 - 15A - права фара
- F45 - 5A - пристрій, що індифікує, на лобовому склі
- F46 -
- F47 - 5A - блок управління паркувальним гальмом / ФЦК
- F48 -
- F49 - 5A - привід жалюзі радіатора
- F50 - 5A - електрохром внутрішнього дзеркала
- F51 - 5A - гудок
- F52 - 5A - вентилятор у підлокітнику
- F53 - 5A - датчик AUC
- F54 - 5A - електропідсилювач керма
- F55 - 5A - паркувальний асистент
- F56 - 5A - камера
- F57 - 7.5A - система помічника з камерою
- F58 - 5A - комунікаційний центр у кермі SZL
- F59 -
- F60 - 5A - SAS
- F61 - 20A - HU
- F62 -
- F63 - 7.5A - EME
- F64 -
- F65-20A - прикурювач у підлокітнику
- F66-5A - usb hub / електрохром внутрішнього дзеркала
- F67 - зовнішнє дзеркало заднього виду
- F68 - 5A - контролер
- F69 - 5A - блок вимикачів дверей водія
- F70 - 5A - кнопка заправки/ кнопка капота/ кнопка багажника/ ліхтар у багажнику
- F71 - 5A - KOMBI
- F72 - 5A - реле вентилятора радіатора
- F73 - 20A - склоочисник спереду водія
- F74 - 20A - склоочисник спереду пасажира
- F75 -
- F76 - 40A - підсилювач hifi
- F77 - 15A - насос основного контуру охолодження
- F78 - 5А-датчик дощу / косметичні дзеркало / ФЦК / центральний світильник
- F79 - 5A - вентилятор під диваном
- F80 - 5A - логіка печі
- F81 - 5А - ліхтарики в салоні
- F82 - 5A - селектор передач GWS
- F83 - 5A - EDME
- F84 - 5A - логіка rex (REME)
Номінал запобіжників
Блок запобіжників
Ще один блок запобіжників може бути в електронному блоці управління (BDC).
Схема
Розшифровка
- 30A – привід склопідйомника пасажира
- 30A – привід склопідйомника
- 20A - центральний замок
- 30А – привід водійського склопідйомника
- 30A – реле підігріву заднього скла
- -
- 20A – центральний замок
- -
- 5A – BDC панель керування світлом, комунікаційний центр у кермі, аварійна кнопка
- -
- 7.5A – obd роз'єм / IHKR (IHKA) мозок клімату
- 5A- ручка водія та пасажира
- 15A - сигнал
- -
