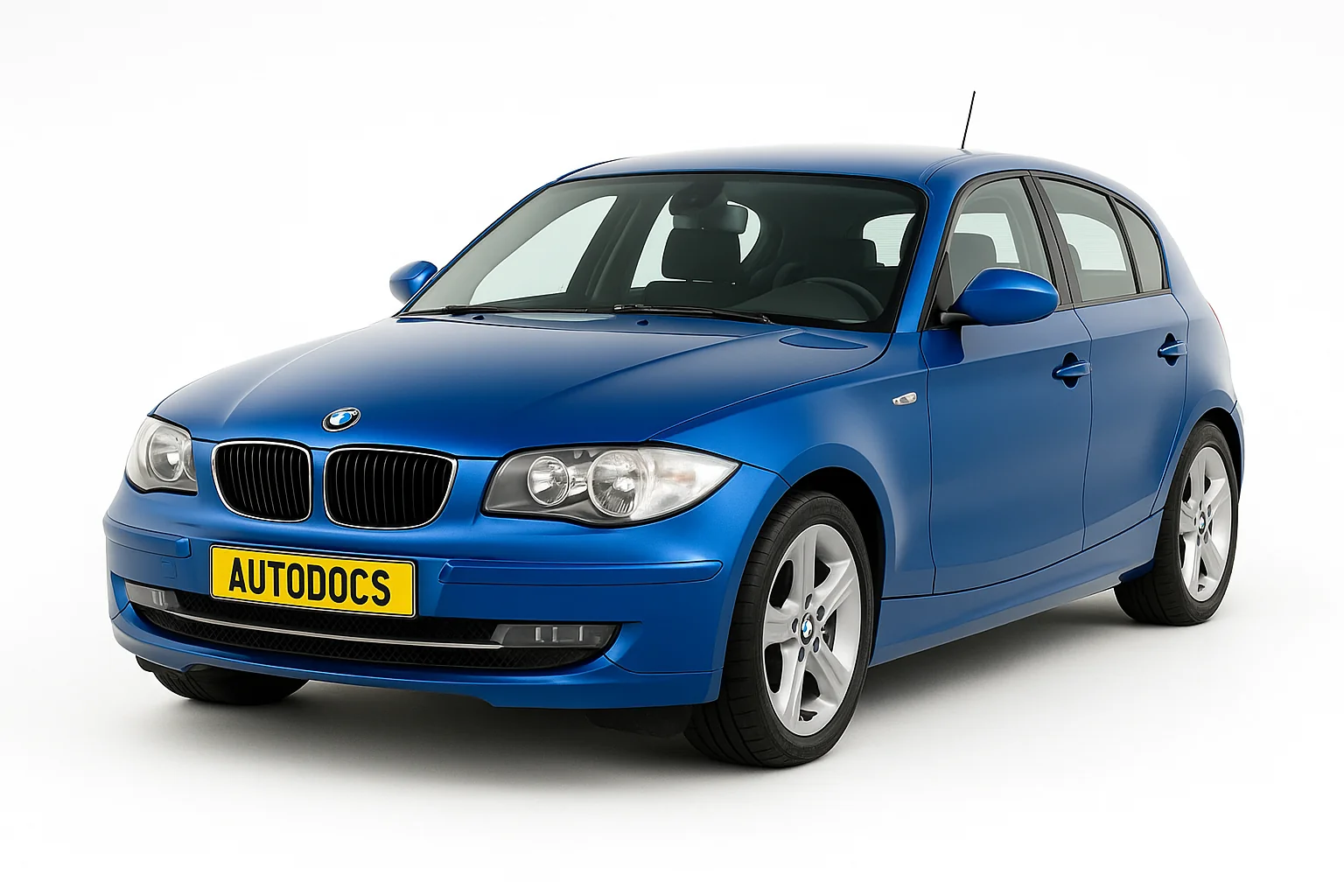

BMW 1 series — компактні автомобілі із заднім приводом та поздовжнім розташуванням двигуна. Випускалися у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 та 2014 роках. Ми пропонуємо Вам ознайомитися зі списком всіх запобіжників BMW 1 серії (E81, E82, E87, E88), місцями розташування блоків та схемами.
Головний блок запобіжників bmw 1 series за ящиком для рукавичок
Цей блок знаходиться за бардачком, його ще називаю ящиком для рукавичок. Для доступу необхідно прибрати захисну кришку. Детальніше дивись у відео наприкінці статті.
Схема блоку запобіжників
Опис
| R1 | Електродвигун електродвигуна склоочисника вітрового скла 2 (входить до блоку запобіжників / релейну пластину) |
| R2 | Електродвигун електродвигуна склоочисника 1 |
| R3 | Реле заднього скла |
| R4 | Реле склоочисника заднього скла |
| R5 | Реле паливного насоса (FP) (у корпусі плавкого запобіжника/реле) – якщо встановлено |
| R6 | Реле відключення ланцюга 2 (у корпусі плавкого запобіжника/реле) – якщо встановлено |
| R7 | Реле головного вимикача запалювання (у корпусі плавкого запобіжника/реле) |
| R8 | Реле відключення ланцюга 1 |
| R9 | Реле насоса омивача фари |
| R10 | Реле насоса вторинного повітря (AIR) |
| F1 | - |
| F2 | (5A) Дзеркало заднього виду з автоматичним затемненням |
| F3 | - |
| F4 | (5A) Багатофункціональний модуль керування 3 |
| F5 | (7,5A) Багатофункціональний модуль керування 4 |
| F6 | Не використовується (^ 08/05) |
| F7 | - |
| F8 | (5A) Аудіо апаратура CD-чейнджер |
| F9 | - |
| F10 | - |
| F11 | - |
| F12 | (20A) Багатоцільовий модуль |
| F13 | (5A) Модуль управління модулем складання-i-drive |
| F14 | - |
| F15 | - |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навігаційна система |
| F18 | (5A) Аудіосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигналізація, вхід без ключа |
| F20 | (5A) Контроль динамічної стійкості |
| F21 | (7,5A) Модуль керування дверима – з боку водія, електричне дзеркало заднього виду з боку пасажира |
| F22 | - |
| F23 | (10A) Навігаційна система, телевізійний тюнер |
| F24 | - |
| F25 | - |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль керування дверима – сторона водія, телефон |
| F28 | (5A) Багатофункціональний модуль керування 4, модуль керування стоянки |
| F29 | (5A) Підігрів передніх сидінь |
| F30 | (20A) Зарядне гніздо, прикурювач |
| F31 | (30A) Контроль динамічної стійкості (^ 08/05) |
| F32 | (30A) Електричні сидіння, підігрів передніх сидінь |
| F33 | (30A) Електричне сидіння-пасажирське |
| F34 | (30A) Підсилювач аудіопристрою |
| F35 | (20A) Паливний насос (FP) H08/05) |
| F36 | (30A) Багатофункціональний модуль керування 2 |
| F37 | - |
| F38 | Не використовується (^ 08/05) |
| F39 | (30A) Електродвигун електродвигуна склоочисника |
| F40 | (20A) Аудіосистема (^ 08/05) |
| F41 | (30A) Багатофункціональний модуль керування 2 |
| F42 | (30A) Електропривод |
| F43 | (30A) Омивачі фар |
| F44 | (30A) Модуль керування причепом |
| F45 | (20A) Роз'єм для причепа (^ 08/05) |
| F46 | (40A) Підігрів заднього скла |
| F47 | Не використовується (^ 08/05) |
| F48 | (20A) Система миття/очищення заднього скла |
| F49 | (30A) Підігрів переднього пасажира |
| F50 | - |
| F51 | (50A) Багатофункціональний керуючий модуль 3 |
| F52 | (50A) Багатофункціональний модуль керування 2 |
| F53 | (50A) Багатофункціональний модуль керування 2 |
| F54 | (60A) Керування двигуном |
| F55 | - |
| F56 | (15A) Центральний замок |
| F57 | (15A) Центральний замок |
| F58 | (7,5A) Роз'єм Datalink (DLC), модуль керування вимірювальною апаратурою |
| F59 | (5A) Модуль керування функцією кермової колонки |
| F60 | (7,5A) Кондиціонер (AC) |
| F61 | (10А) Багаж, лампа ящика рукавички, багатофункціональний дисплей |
| F62 | (30А) Задні електричні склопідйомники |
| F63 | (30A) Багатофункціональний модуль керування |
| F64 | (30A) Задні електричні склопідйомники |
| F65 | (40A) Керування динамічною стабільністю |
| F66 | (50A) Підігрівач паливного фільтра – Дизель |
| F67 | (50A) Обігрівач / кондиціонер (AC) |
| F68 | - |
| F69 | (50A) Двигун вентилятора охолоджувальної рідини двигуна |
| F70 | (50A) Упорскування вторинного повітря (AIR), якщо воно встановлене |
Точний опис блоків представлений у спеціальній брошурі, що знаходиться у захисних дверях.
додаткова інформація
Відео про заміну запобіжника на BMW 1 серії.
