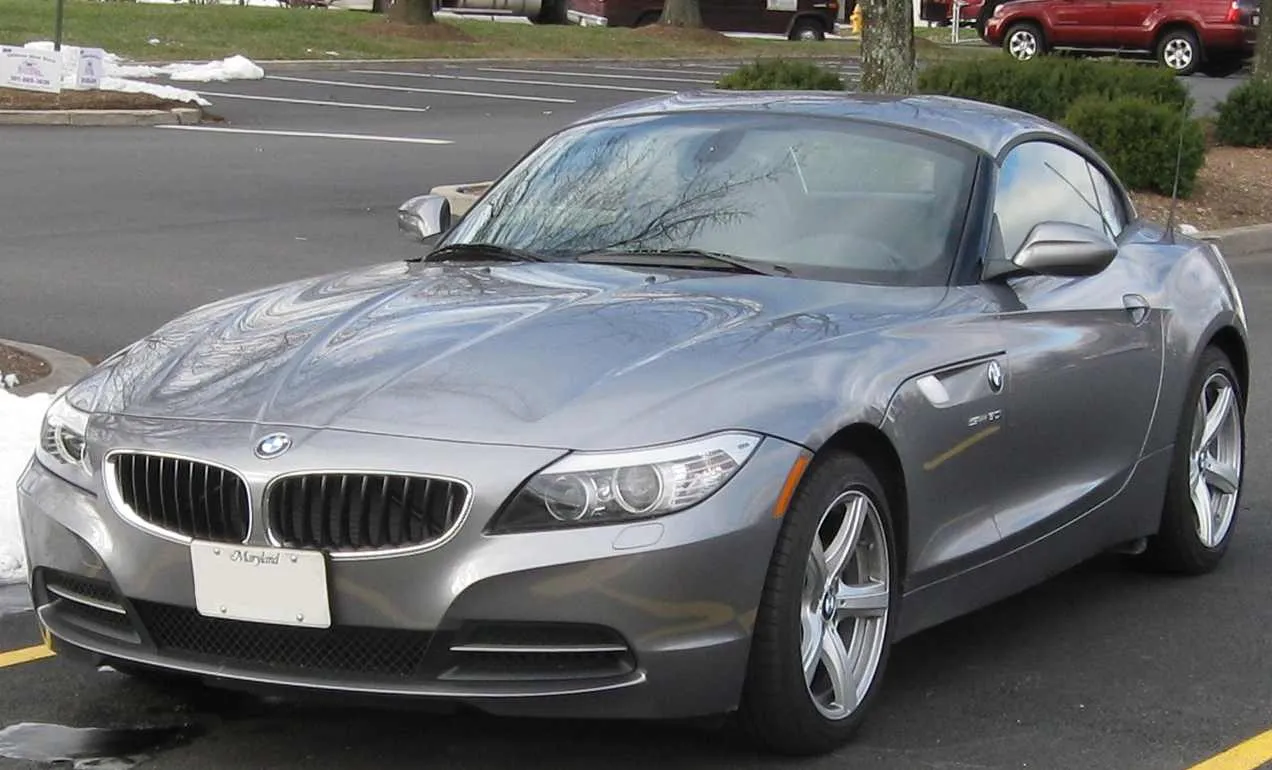

Друге покоління bmw z4 позначається як e89 . Це оновлена модель першої серії . Начинка багато залишилася та ж, основна відмінність у зовнішньому вигляді. Тепер BMW з4 всього за 20 секунд може перетворитися з відкритого родстера в закрите купе. Надійшла дана модель у виробництво у 2009 році. Випускалася дана серія у 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках.
Блок із запобіжниками у салоні z4
Щоб дістатися до нього, треба спуститися під бардачок і обкрутити три гвинти (цифра 1) і від'єднати підсвічування для ніг переднього пасажира (цифра 2).

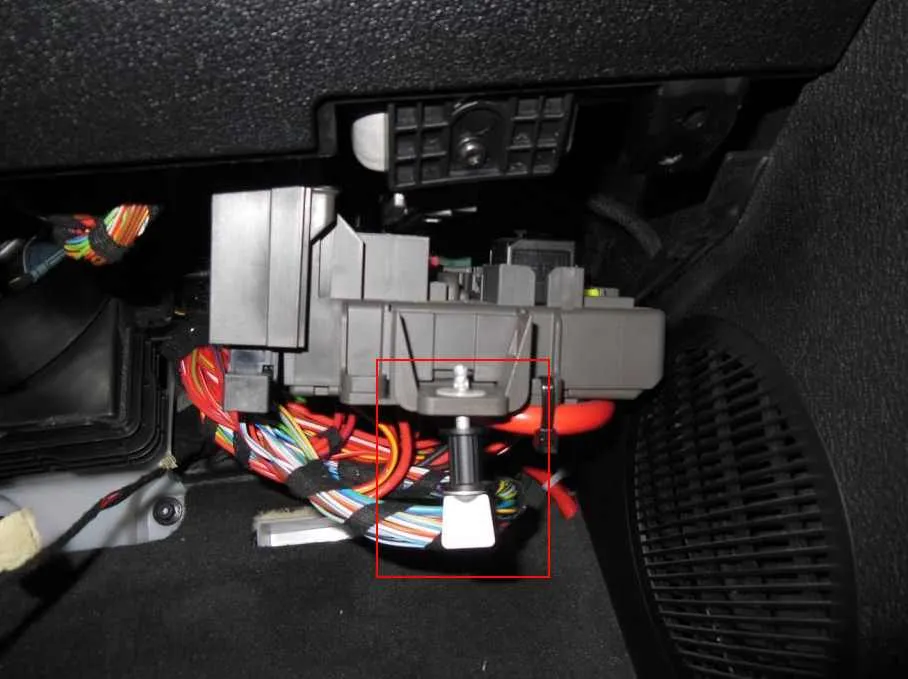

У просторі, що з'явився, з права вгорі, треба обкрутити кріплення блоку запобіжників (виконане у вигляді гвинта), після цього сам блок опуститься вниз.
Повне фото блоку із запобіжниками bmw e89
Загальна схема та номінал
Як видно зі схеми, тут розміщуються реле контакту 30G і реле склоочисника.
Таблиця з описом запобіжників
За роботу прикурювача відповідає запобіжник №8.
Таблиця є досить простою. Наприклад, за регулювання рульового колеса відповідають - 5 і 75, за сигнал 57 і 79 і так далі.
Окремо відзначимо розташування реле приводу твердого даху. Їх 2 шт. Знаходяться біля акумуляторної батареї. До речі, у самій кришці так само є група плавких запобіжників високої потужності.
Інструкція з експлуатації
На закінчення запропонуємо для ознайомлення оригінальний посібник з експлуатації bmw z4 e89: “ завантажити ”
