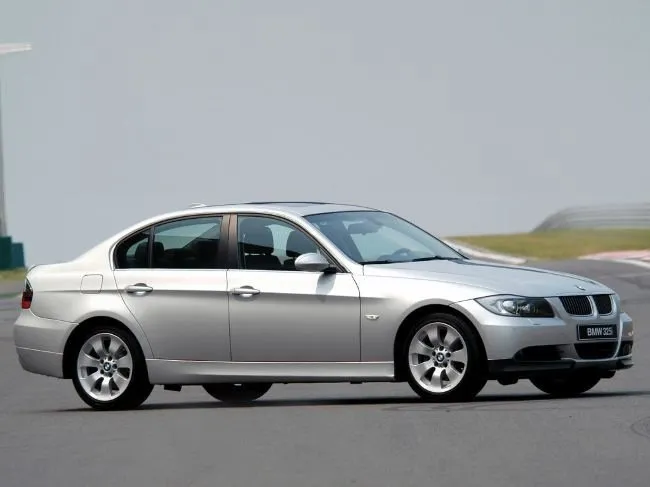

BMW E90 — автомобільна платформа п'ятого покоління BMW 3 серії, яка включає кілька кузових модифікацій. Виробництво седана (E90) розпочалося у 2005 році. У 2006 році були представлені універсал (E91), купе (E92) та кабріолет (E93). Модельний ряд випускався з 2005 по 2013 рік, включаючи 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 та 2013 роки. За цей період автомобіль пройшов один рестайлінг. У цій статті ви знайдете детальну інформацію про блоки запобіжників і реле для всіх модифікацій BMW E90, E91, E92 та E93.
На різних моделях список розташування запобіжників може трохи відрізнятися, ми представляємо схеми найпоширеніших модифікацій BMW 3-series.
Зміст
Блок запобіжників бмв е90
Він знаходиться у бардачку (його ще називають речовою скринькою). Для доступу відкрутіть два фіксатори та зніміть захисну кришку. Якщо з цим виникли труднощі, подивіться відео в кінці статті.
На зворотному боці захисної кришки має бути брошура з Вашим розташуванням запобіжників і реле. Виглядає вона приблизно так.
Варіант 1
| № | A | Опис |
|---|---|---|
| F1 | 15 | ^08/05: Електронний блок управління КПП |
| F2 | 5 | Блок управління вибором антени |
| F3 | — | |
| F4 | 5 | Блок управління замком запалювання |
| F5 | 7,5 | |
| F6 | 15 | Електронний блок управління КПП |
| F7 | 20 | Блок управління додатковим обігрівачем |
| F8 | 5 | |
| F9 | 10 | Блок управління підтриманням дистанції (круїз-контроль) |
| F10 | 15 | Блок управління механізмом складання буксирувального пристрою |
| F11 | 10 | Аудіосистема |
| F12 | 20 | |
| F13 | 5 | |
| F14 | — | |
| F15 | — | |
| F16 | 15 | Звукові сигнали |
| F17 | — | |
| F18 | 5 | CD-чейнджер |
| F19 | 7,5 | |
| F20 | 5 | |
| F21 | 7,5 | |
| F22 | 10 | Блок управління підтриманням дистанції (круїз-контроль) |
| F23 | 10 | |
| F24 | 5 | Блок управління системи контролю тиску в шинах |
| F25 | 10 | |
| F26 | 10 | Телематика бмв е90 |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | |
| F30 | 20 | Запобіжник прикурювача BMW 3 E90 |
| F31 | 30 | 08/05: Система ABS |
| F32 | 30 | |
| F33 | 30 | Електропривід передніх сидінь |
| F34 | 30 | Підсилювач вихідного сигналу аудіосистеми |
| F35 | 20 | 08/05: Управління двигуном |
| F36 | 30 | |
| F37 | 30 | Електропривід передніх сидінь |
| F38 | 30 | |
| F39 | 30 | Очисник лобового скла |
| F40 | 20 | |
| F41 | 30 | |
| F42 | 30 | |
| F43 | 30 | Омивачі фар |
| F44 | 30 | Блок управління електрообладнанням причепа |
| F45 | 20 | |
| F46 | 30 | Обігрівач заднього скла |
| F47 | 20 | |
| F48 | — | |
| F49 | 30 | Підігрів передніх сидінь |
| F50 | 40 | |
| F51 | 50 | Блок управління замком запалювання |
| F52 | 50 | |
| F53 | 50 | |
| F54 | 60 | Управління двигуном |
| F55 | — | |
| F56 | 15 | Центральний замок бмв е90 |
| F57 | 15 | Центральний замок |
| F58 | 5 | |
| F59 | 5 | Блок управління електрообладнанням рульової колонки |
| F60 | 7,5 | Електронний блок управління кондиціонером |
| F61 | 10 | |
| F62 | 30 | Електропривід задніх стеклопідйомників |
| F63 | 30 | |
| F64 | 30 | Електропривід задніх стеклопідйомників |
| F65 | 40 | Системa ABS |
| F66 | 50 | |
| F67 | 50 | Блок управління електродвигуном вентилятора кондиціонера/обігрівача |
| F68 | — | |
| F69 | 50 | Електродвигун вентилятора системи охолодження |
| F70 | — | |
| Реле | ||
| 1 | Реле електродвигуна очисника лобового скла | |
| 2 | Реле обігрівача заднього скла | |
| 3 | Реле очисника заднього скла | |
| 4 | ||
| 5 | Реле насоса омивача фар | |
| 6 | Реле насоса системи подачі повітря на випуск | |
Окремо виділимо запобіжник прикурювача.
Варіант 2
(рестайлінгова модель)
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Блок управління приводом дуги безпеки |
| F2 | 5 | |
| F3 | — | |
| F4 | 5 | Блок управління замком запалювання |
| F5 | 20 | Паливний насос |
| F6 | 15 | 08/07: Електронний блок управління КПП |
| F7 | 20 | Блок управління додатковим обігрівачем |
| F8 | 20 | Підсилювач вихідного сигналу аудіосистеми |
| F9 | 10 | Блок управління підтриманням дистанції (круїз-контроль) |
| F10 | 15 | Блок управління механізмом складання буксирувального пристрою |
| F11 | 10 | ^08/07 Аудіосистема |
| F12 | 20 | |
| F13 | 5 | Блок управління системи контролю тиску в шинах |
| F14 | — | |
| F15 | 5 | Датчик чистоти повітря (система кондиціонування) |
| F16 | 15 | ^08/07 Звукові сигнали |
| F17 | 10 | |
| F18 | 5 | Блок управління вибором антени |
| F19 | 7,5 | Протиугонна система |
| F20 | 5 | |
| F21 | 7,5 | |
| F22 | 10 | Блок управління підтриманням дистанції (круїз-контроль) |
| F23 | 10 | |
| F24 | 5 | Блок управління системи контролю тиску в шинах |
| F25 | 10 | Блок контролю ременів безпеки |
| F26 | 10 | Тематика |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | Підігрів сидінь |
| F30 | 20 | Прикурювач |
| F31 | 20 | Мультимедійний блок управління |
| F32 | 30 | Блок управління електроприводом лівого переднього сидіння |
| F33 | 5 | |
| F34 | 5 | CD-чейнджер |
| F35 | 30 | Система ABS |
| F36 | 30 | |
| F37 | 10 | |
| F38 | 30 | |
| F39 | 30 | |
| F40 | 7.5 | |
| F41 | 30 | |
| F42 | 40 | |
| F43 | 30 | Омивачі фар |
| F44 | 30 | Блок управління електрообладнанням причепа |
| F45 | 40 | |
| F46 | 30 | Обігрівач заднього скла |
| F47 | 20 | Роз'єм електрообладнання причепа |
| F48 | — | |
| F49 | 30 | 08/07:Блок управління електроприводом правого переднього сидіння |
| F50 | 10 | Електронний блок управління двигуном |
| F51 | 50 | Блок управління замком запалювання |
| F52 | 20 | |
| F53 | 20 | |
| F54 | 30 | Блок управління електрообладнанням причепа |
| F55 | — | |
| F56 | 15 | Центральний замок |
| F57 | 15 | Центральний замок |
| F58 | 5 | |
| F59 | 5 | Блок управління електрообладнанням рульової колонки |
| F60 | 7,5 | Електронний Блок управління кондиціонером |
| F61 | 10 | |
| F62 | 30 | Електропривід задніх стеклопідйомників |
| F63 | 30 | |
| F64 | 30 | Електропривід задніх стеклопідйомників |
| F65 | 40 | Система ABS |
| F66 | 50 | |
| F67 | 30 | Блок управління електродвигуном вентилятора кондиціонера/обігрівача |
| F68 | 40 | |
| F69 | 50 | Електродвигун вентилятора системи охолодження |
| F70 | — | |
| F71 | 20 | Роз'єм електрообладнання причепа |
| F72 | — | |
| F73 | — | |
| F74 | 10 | |
| F75 | 10 | |
| F76 | 20/30 | |
| F77 | 30 | |
| F78 | 30 | |
| F79 | 30 | |
| F80 | — | |
| F81 | 30 | Блок управління електрообладнанням причепа |
| F82 | — | |
| F83 | — | |
| F84 | 30 | Омивачі фар |
| F85 | — | |
| F86 | — | |
| F87 | — | |
| F88 | 20 | ^08/07:Управління двигуном |
| F89 | Запасний | |
| F90 | Запасний | |
| F91 | Запасний | |
| F92 | Запасний | |
| F93 | Запасний | |
| F94 | Запасний | |
| F95 | Запасний | |
| Реле | ||
| 1 | Реле очисника заднього скла | |
| 2 | Реле електродвигуна очисника лобового скла | |
| 3 | ||
За прикурювач відповідає запобіжник номер 30 на 20А.
Додаткова інформація
У даному відео можете подивитися, як дістатися до блоку запобіжників та приклад відновлення працездатності центрального замку в бмв е90.
Керівництво з обслуговування та експлуатації
Хочете дізнатися більше інформації про bmw e90, вивчіть керівництва з експлуатації: “завантажити”
