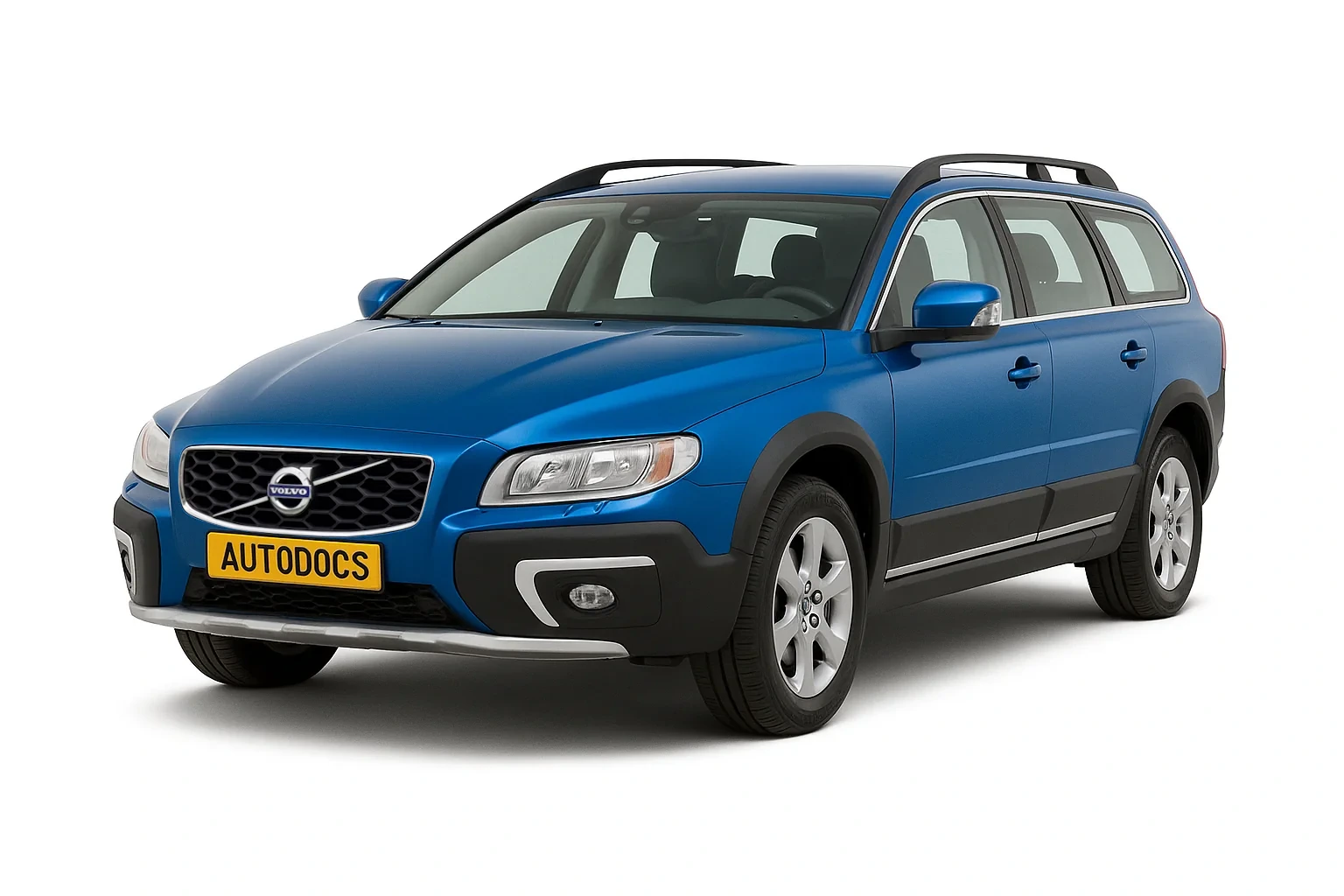

Універсали Volvo XC70 та Volvo V70 третього покоління вироблялися з 2007 по 2018 рік: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 та 2018 роки. За цей період автомобілі пройшли модернізацію. Головні відмінності Volvo XC70 від V70 - збільшений дорожній просвіт, захисні пластикові накладки кузова, колесні диски більшого розміру та повнопривідна трансмісія. У цій статті ми детально розглянемо блоки запобіжників і реле в Volvo XC70/V70: покажемо їх розташування, наведемо схеми з розшифровкою, а також наочні фотографії. Окрему увагу приділимо запобіжнику прикурювача - одному з найчастіше перегораючих елементів.
Призначення запобіжників і реле може відрізнятися від зазначеного і залежить від регіону постачання, року випуску та рівня електрообладнання вашого автомобіля.
Зміст
Блоки в салоні
У салоні, під панеллю приладів з боку пасажира, розташовані 2 блоки з запобіжниками та реле. Для доступу до них необхідно зняти обшивку салону та відкрити захисну кришку.
Лівий блок запобіжників
| № | A | Призначення |
|---|---|---|
| 1 | 40 | Основний запобіжник аудіомодуля; основний запобіжник для запобіжників 16-20; інфотейнмент-система |
| 2 | 25 | З 2014: Омивачі лобового скла; омивач заднього скла |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | 15 | Розетка 12V у багажнику |
| 8 | 20 | Панель управління, двері водія |
| 9 | 20 | Панель управління, двері переднього пасажира |
| 10 | 20 | Панель управління, задня права дверь |
| 11 | 20 | Панель управління, задня ліва дверь |
| 12 | 20 | Система безключового доступу |
| 13 | 20 | Електропривід сидіння водія |
| 14 | 20 | Електропривід сидіння пасажира |
| 15 | 15 | 2011-2012: Складні підголовники |
| 2013-2017: Не використовується | ||
| 16 | 2011: Не використовується | |
| 5 | 2012-2017: Модуль інформаційної системи або монітор | |
| 17 | 10 | Модуль аудіосистеми (підсилювачі); TV; цифрове радіо |
| 18 | 15 | Аудіомодуль або модуль управління Sensus |
| 19 | 5 | Телематика; Bluetooth |
| 20 | Не використовується | |
| 21 | 5 | Панорамний дах; освітлення стелі салону; датчик клімат-контролю |
| 22 | 15 | 2011: Прикурювач, розваги на задніх сидіннях (RSE) |
| 2012-2017: Розетка 12V у тоннелі консолі | ||
| 23 | 15 | 2011: Підігрів сидіння пасажира |
| 2012-2017: Підігрів заднього правого сидіння | ||
| 24 | 15 | 2011: Підігрів сидіння водія |
| 2012-2017: Підігрів заднього лівого сидіння | ||
| 25 | Не використовується | |
| 26 | 15 | 2011: Підігрів заднього правого сидіння |
| 2012-2017: Підігрів сидіння переднього пасажира | ||
| 27 | 15 | 2011: Підігрів заднього лівого сидіння |
| 2012-2017: Підігрів сидіння водія | ||
| 28 | 5 | Парктронік; камера заднього виду; BLIS; RTi |
| 29 | 10 | 2011-2012: Модуль управління повним приводом |
| 15 | 2013-2017: Модуль управління повним приводом | |
| 30 | 10 | Активна підвіска Four-C |
Запобіжник під номером 22 відповідає за роботу переднього прикурювача.
Правий блок запобіжників
Тип 1
Підходить для моделей, випущених у 2007 – 2011 роках.
| № | A | Позначення |
|---|---|---|
| 1 | 5 | Датчик дощу |
| 2 | 10 | Система SRS |
| 3 | 5 | ABS гальма |
| 4 | 7.5 | Педаль акселератора, повітряний обігрівач (RTS), підігрів сидінь |
| 5 | Не використовується | |
| 6 | 15 | Дисплей ICM, CD та радіо, система RSE |
| 7 | 7.5 | Модуль кермового колеса |
| 8 | Не використовується | |
| 9 | 15 | Дальнє світло |
| 10 | 20 | Люк |
| 11 | 7.5 | Ліхтарі заднього ходу |
| 12 | Не використовується | |
| 13 | 15 | Противтуманні фари, передні |
| 14 | 15 | Омивач лобового скла |
| 15 | 10 | Адаптивний круїз-контроль, ACC |
| 16 | Не використовується | |
| 17 | 7.5 | Стеля світло; панель управління електроприводом дверей водія/пасажира |
| 18 | 5 | Інформаційний дисплей |
| 19 | 5 | Електропривід сидіння водія |
| 20 | 15 | Задній двірник |
| 21 | 5 | Приймач дистанційного ключа, датчики сигналізації |
| 22 | 20 | Паливний насос |
| 23 | 20 | Електрозамок кермового колеса |
| 24 | Не використовується | |
| 25 | 10 | Замок паливного бака/багажника |
| 26 | 5 | Сирена сигналізації, ECC |
| 27 | 5 | Кнопка Start/Stop |
| 28 | 5 | Вимикач стоп-сигналів |
Тип 2
Підходить для моделей, випущених у 2011 – 2017 роках. Сам блок запобіжників виглядатиме приблизно так.
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Задній двірник |
| 2 | Не використовується | |
| 3 | 7.5 | Освітлення салону; панель управління електросклопідйомниками на двері водія; електропривід сидінь |
| 4 | 5 | Комбінована панель приладів |
| 5 | 10 | Адаптивний круїз-контроль, ACC*; система попередження зіткнень |
| 6 | 7.5 | Освітлення салону; датчик дощу |
| 7 | 7.5 | Модуль кермового колеса |
| 8 | 10 | Центральний замок, кришка паливного бака |
| 9 | 15 | 2011-2013: Омивач заднього скла |
| 2014-2017: Електрообігрів кермового колеса | ||
| 10 | 15 | 2011-2013: Омивачі лобового скла |
| 2014-2017: Обігрів лобового скла | ||
| 11 | 10 | Відкриття багажника |
| 12 | 10 | 2011: Замок багажника |
| 2012: Не використовується | ||
| 10 | 2013-2017: Складні підголовники | |
| 13 | 20 | Паливний насос |
| 14 | 5 | Датчик руху охоронної сигналізації; панель мікроклімату |
| 15 | 15 | Замок кермового колеса |
| 16 | 5 | Сирена охоронної сигналізації; діагностичний роз'єм OBDII |
| 17 | Не використовується | |
| 18 | 10 | Подушка безпеки City Safety |
| 19 | 5 | Система попередження зіткнень |
| 20 | 7.5 | Датчик положення педалі газу; функція антиосліплення салонного дзеркала заднього виду; підігрів задніх сидінь; додатковий електрообігрівач |
| 21 | 15 | Модуль управління інфотейнмент-системою (Performance); аудіосистема (Performance) |
| 22 | 5 | Стоп-сигнал |
| 23 | 20 | Панорамний дах |
| 24 | 5 | Блокування запуску |
Під капотом
Блок запобіжників і реле
Під капотом він розташований поруч з акумулятором, з лівого боку моторного відсіку.
Сам блок складається з кількох відділень.
На фото показано приклад доступу до нижнього відділення.
Звірте інформацію з вашими схемами на кришці блоків.
| № | A | Призначення |
|---|---|---|
| 1 | 50 | Основний запобіжник Центрального електронного модуля (CEM) з блоком запобіжників B під бардачком |
| 2 | 50 | Основний запобіжник Центрального електронного модуля (CEM) з блоком запобіжників B під бардачком |
| 3 | 60 | Основний запобіжник блоку запобіжників у багажнику |
| 4 | 60 | Основний запобіжник блоку запобіжників салону з блоком A під бардачком |
| 5 | 50/60 | Основний запобіжник блоку запобіжників салону з блоком A під бардачком |
| 6 | Не використовується | |
| 7 | 100 | Передпусковий підігрівач RTS |
| 8 | 20 | 2008-2011: Не використовується |
| 20 | 2012-2013: Омивачі фар | |
| 40 | 2014-2017: Обігрів лобового скла, ліва сторона | |
| 9 | 30 | Двірник лобового скла |
| 10 | 25 | Додатковий обігрівач |
| 11 | 40 | Вентилятор у салоні |
| 12 | 2008-2013: Не використовується | |
| 40 | 2014-2017: Обігрів лобового скла, ліва сторона | |
| 13 | 40 | Насос ABS |
| 14 | 20 | Клапани ABS |
| 15 | 2008-2013: Не використовується | |
| 20 | 2014-2017: Омивачі фар | |
| 16 | 10 | Коректор фар: активні ксенонові фари – ABL |
| 17 | 20 | Основний запобіжник Центрального електронного модуля (CEM) з блоком запобіжників B під бардачком |
| 18 | 5 | 2008-2010: Радарний датчик, модуль управління ACC |
| 2011-2017: ABS | ||
| 19 | 5 | Адаптивне зусилля кермового управління |
| 20 | 10 | Модуль управління двигуном, модуль управління коробкою передач, подушки безпеки |
| 21 | 10 | Підігрів форсунок омивача |
| 22 | Не використовується | |
| 23 | 5 | Регулятор світла (панель приладів) |
| 24 | 15 | 2008-2010: Омивачі фар |
| 2011-2017: Не використовується | ||
| 25 | 15 | 2008-2010: Розетка 12V передніх і задніх сидінь (прикурювач) |
| 2011-2017: Не використовується | ||
| 26 | 5 | 2008-2010: Люк, стельова консоль/ECC |
| 2011-2017: Не використовується | ||
| 27 | 5 | 2008-2013: Реле, блок у моторному відсіку |
| 2014-2017: Реле омивача | ||
| 28 | 20 | Додаткові вогні |
| 29 | 15 | Сигнал |
| 30 | 5/10 | Модуль управління двигуном, котушка реле в головному реле системи управління двигуном |
| 31 | 15 | Модуль управління коробкою передач |
| 32 | 15 | Електромагнітна муфта кондиціонера (крім 5-цил. дизель та 4-цил. дизель B4207T7) |
| Помпа охолоджуючої рідини (5-цил. дизель Start/Stop та B4207T7) | ||
| 33 | 5 | 2008-2011: Реле омивача |
| 2012-2017: Котушка реле в реле муфти кондиціонера (крім 5-цил. дизельних двигунів); котушка реле в реле помпи охолоджуючої рідини (1.6 бензин, 5-цил. дизель Start/Stop); котушки реле в електрошафі в зоні охолодження моторного відсіку (Start/Stop) | ||
| 34 | 30 | 2008-2016: Реле стартера |
| 2017: Не використовується | ||
| 35 | 20 | Котушки запалювання (5-, 6-цил. бензин); конденсатор (6-цил.), модуль управління двигуном (4-цил. 2.0 л) |
| 10 | Котушки запалювання (4-цил. бензин), модуль управління свічками накалювання (5-цил. дизель) | |
| 36 | 10 | 2008-2013: Модуль управління двигуном (бензин, крім 4-цил. 2.0L) |
| 15 | 2008-2013: Модуль управління двигуном (дизель) | |
| 20 | 2014-2017: Модуль управління двигуном (4-цил.) | |
| 37 | 10 | 2008-2013: Датчик масової витрати повітря (4-цил.), термостат (4-цил. бензин), клапан випаровувача (4-цил. бензин), помпа охолоджуючої рідини EGR (4-цил. дизель) |
| 15 | Датчик масової витрати повітря (5-цил. дизель, 6-цил.); керуючі клапани (5-цил. дизель); форсунки (5-, 6-цил. бензин); модуль управління двигуном (5-, 6-цил. бензин) | |
| 38 | 15 | Клапани, масляний насос (4-цил. бензин), лямбда-зонд, середній (4-цил. бензин), лямбда-зонд, задній (4-цил. дизель) |
| 10 | Муфта кондиціонера (5-, 6-цил.), клапани (5-, 6-цил.), модуль управління двигуном (6-цил.), датчик масової витрати повітря (5-цил., бензин), датчик рівня масла | |
| 39 | 15 | Клапан EVAP, лямбда-зонди, системи впорскування, модуль управління заслінкою радіатора |
| 10 | Лямбда-зонди, модуль управління заслінкою радіатора | |
| 40 | 20 | Вакуумний насос, вентиляція картера (5-цил. турбо, 2.0 GTDI) |
| 15 | 2008-2009: Підігрів паливного фільтра (дизель) | |
| 2008-2009: Підігрів паливного фільтра (дизель), підігрів вентиляції картера (дизель) | ||
| 2014-2017: Котушки запалювання | ||
| 10 | 2010-2013: Підігрів вентиляції картера (5-цил. бензин) | |
| 20 | 2010-2013: Підігрів паливного фільтра (дизель), підігрів вентиляції картера (5-цил. дизель) | |
| 41 | 2008-2010: Не використовується | |
| 5 | 2011-2012: Підігрів вентиляції картера (дизель) | |
| 2013-2017: Модуль управління заслінкою радіатора (5-цил. бензин) | ||
| 10 | 2012-2017: Підігрів вентиляції картера (5-цил. дизель), масляний насос АКПП (5-цил. дизель Start/Stop з 2013) | |
| 15 | 2014-2017: Електромагнітна муфта кондиціонера (4-цил. 2.0 л); модуль управління свічками накалювання (4-цил. 2.0 л дизель); масляний насос (4-цил. 2.0 л дизель) | |
| 42 | 70 | Свічки накалювання (дизель) |
| 50 | 2014-2017: Помпа охолоджуючої рідини (4-цил. 2.0 л бензин) | |
| 43 | 60 | 2011-2017: Вентилятор охолодження (4- та 5-цил. бензин) |
| 80 | 2011-2017: Вентилятор охолодження (6-цил. бензин), (4-цил. 2.0 л та 5-цил. дизель) | |
| 44 | 80 | 2008-2010: Вентилятор охолодження |
| 2011-2017: Електрогідравлічне сервокерування (1.6D) | ||
| 100 | 2011-2017: Сервопідсилювач |
У відділенні A може бути встановлено реле стартера, омивача або кондиціонера.
Блок силових запобіжників
Цей блок запобіжників розташований у холодній зоні моторного відсіку, переважно на автомобілях з функцією Start/Stop.
| № | A | Розшифровка |
|---|---|---|
| A1 | 175 | Основний запобіжник блоку розподілу живлення у моторному відсіку |
| A2 | 175 | Основний запобіжник Центрального електронного модуля (CEM) з блоком запобіжників B під бардачком, електрошафу у салоні з блоком запобіжників A під бардачком, блоку живлення у багажнику |
| 1 | 100 | Додатковий електрообігрівач |
| 2 | 50 | Основний запобіжник Центрального електронного модуля (CEM) з блоком запобіжників B під бардачком |
| 3 | 60 | Основний запобіжник блоку запобіжників салону з блоком A під бардачком |
| 4 | 60 | Основний запобіжник блоку запобіжників салону з блоком A під бардачком |
| 5 | 60 | Основний запобіжник блоку запобіжників у багажнику |
| 6 | 40 | Вентилятор у салоні |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | 30 | Реле стартера |
| 10 | 50 | Внутрішній діод |
| 11 | 70 | Додаткова батарея |
| 12 | 15 | Центральний електронний модуль (CEM) (референс додаткової батареї) |
| 5 | 2016-2017: Центральний електронний модуль (CEM) (референс додаткової батареї) |
Багажник
У багажнику з лівого боку, за захистом, встановлений ще один блок з запобіжниками та реле. Він складається з 3 секцій.
| № | A | Призначення |
|---|---|---|
| Секція 1 | ||
| 1 | 25 | 2008-2010: Панель управління, двері водія |
| 30 | 2011-2017: Електростоянковий гальмо, лівий | |
| 2 | 25 | 2008-2010: Панель управління, двері пасажира |
| 30 | 2011-2017: Електростоянковий гальмо, правий | |
| 3 | 25 | 2008-2010: Панель управління лівої задньої двері |
| 30 | 2011-2017: Обігрів заднього скла | |
| 4 | 25 | 2008-2010: Панель управління правої задньої двері |
| 15 | 2011-2017: Розетка причепа 2 | |
| 5 | 20 | 2008-2010: Не використовується |
| 2011-2017: POT (автоматичне відкриття багажника) | ||
| 6 | 15 | 2008-2010: Розетка 12V у багажнику |
| 2011-2017: Не використовується | ||
| 7 | 30 | 2008-2010: Обігрів заднього скла |
| 2011-2017: Не використовується | ||
| 8 | Не використовується | |
| 9 | 15 | 2008-2010: Розетка причепа 2 |
| 2011-2017: Не використовується | ||
| 10 | 25 | 2008-2010: Електропривід сидіння з боку водія |
| 2011-2017: Не використовується | ||
| 11 | 40 | Розетка причепа 1 |
| 12 | 30 | 2008-2010: MOT (автоматичне відкриття багажника) |
| 2011-2017: Не використовується | ||
| R1 | Реле заднього двірника | |
| R2 | Реле обігріву заднього скла | |
| Секція 2 | ||
| 1 | 5 | Парктронік, камера паркування |
| 2 | 15 | Модуль управління Four-C |
| 3 | 15 | Підігрів сидіння, сторона водія, переднє |
| 4 | 15 | Підігрів сидіння, переднє пасажирське |
| 5 | 15 | Підігрів сидіння, заднє праве |
| 6 | 10 | Модуль управління повним приводом |
| 7 | 15 | Підігрів сидіння, заднє ліве |
| 8 | Не використовується | |
| 9 | 25 | Електропривід сидіння, сторона пасажира |
| 10 | 20 | Система безключового доступу |
| 11 | 30 | Електростоянковий гальмо, лівий |
| 12 | 30 | Електростоянковий гальмо, правий |
| R1 | Реле приводу підголовників задніх сидінь | |
| R2 | Реле основної ланцюга запалювання | |
| Секція 3 | ||
| 1 | 10 | Дисплей RTI |
| 2 | Не використовується | |
| 3 | 25 | НЧ-динаміки |
| 4 | 5 | Радіо DAB |
| 5 | 25 | Аудіопідсилювачі |
| 6 | 15 | Аудіосистема |
| 7 | 5 | Телефон, Bluetooth |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | Не використовується | |
