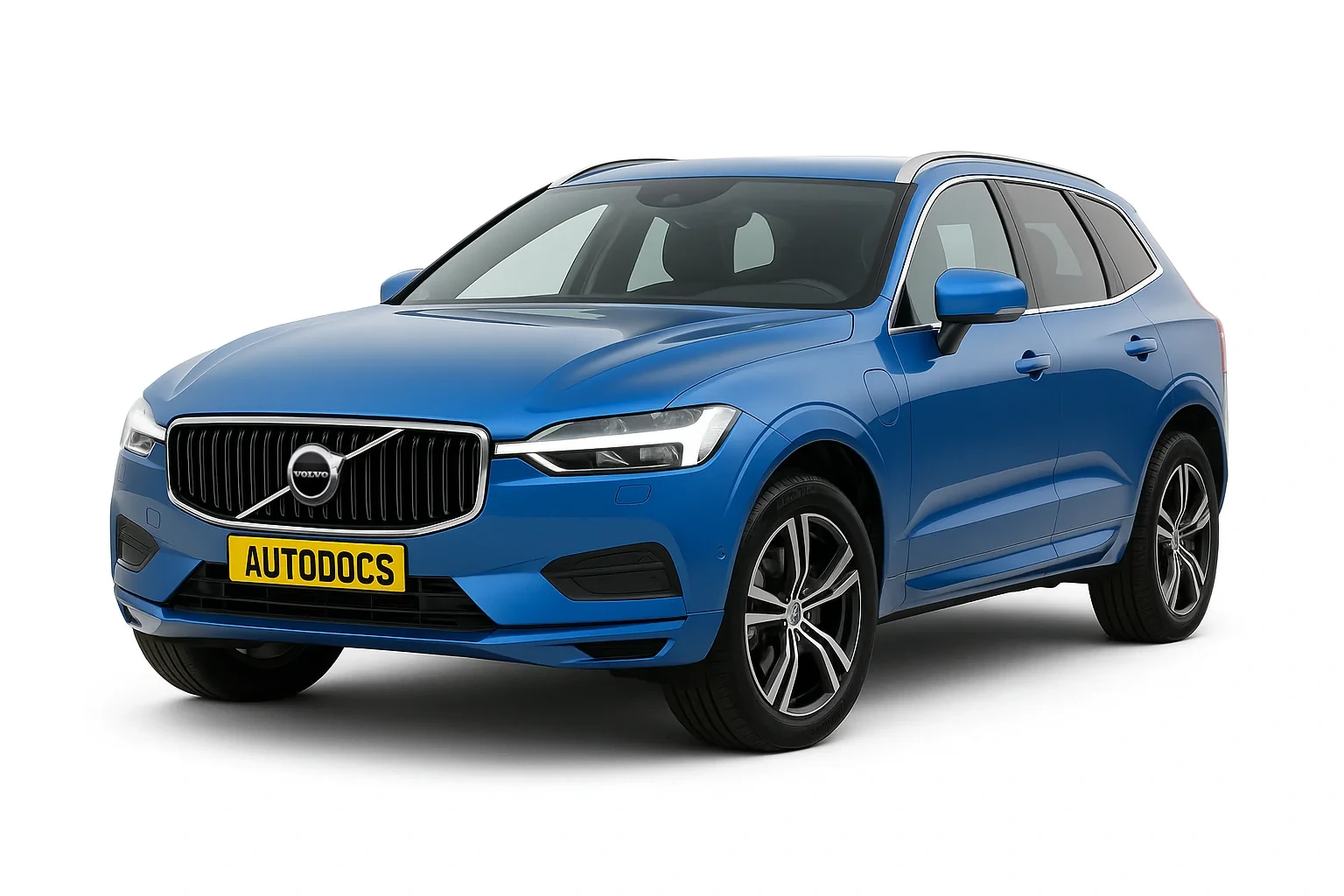

Volvo XC60 2 (друге покоління) - детальний посібник з блоків запобіжників та реле. Модель випускалася з 2017 по 2024 рік (2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роки), включаючи оновлену версію після рестайлінгу. У цій статті ви знайдете: повний опис запобіжників Volvo XC60 2 покоління, схеми розташування блоків запобіжників, детальні фотографії, інструкції з заміни. Дізнайтеся, який запобіжник відповідає за прикурювач у Volvo XC60 та як його замінити своїми руками.
Призначення запобіжників та реле може відрізнятися від показаних і залежить від року випуску, рівня електрообладнання та регіону, в який був поставлений ваш автомобіль.
Блок у салоні
У салоні блок запобіжників розташований під приладовою панеллю з боку пасажира.
Для доступу необхідно зняти декоративну накладку та захисну кришку блоку.
| № | A | Призначення |
|---|---|---|
| 1 | – | |
| 2 | 30 | Розетка у тоннельній консолі, зона ніг задніх пасажирів |
| 3 | – | |
| 4 | 5 | Датчик руху |
| 5 | 5 | Медіаплеєр |
| 6 | 5 | Дисплей водія |
| 7 | 5 | Блок кнопок на центральній консолі |
| 8 | 5 | Сонячний датчик |
| 9 | – | |
| 10 | – | |
| 11 | 5 | Модуль кермового колеса |
| 12 | 5 | Модуль ручки запуску та ручки стоянкового гальма |
| 13 | 15 | Модуль обігріву кермового колеса* |
| 14 | – | |
| 15 | – | |
| 16 | – | |
| 17 | – | |
| 18 | 10 | Модуль управління клімат-контролем |
| 19 | 7.5 | Замок кермового колеса |
| 20 | 10 | Діагностичний роз'єм OBDII |
| 21 | 5 | Центральний дисплей |
| 22 | 40 | Модуль вентилятора переднього кондиціонера |
| 23 | 5 | USB-хаб |
| 24 | 7.5 | Підсвітка органів управління; Освітлення салону; Антиблікове дзеркало заднього виду*; Датчик дощу та світла*; Блок кнопок у тоннельній консолі в зоні ніг задніх пасажирів*; Електропривід передніх сидінь*; Панелі управління у задніх дверах; Модуль вентилятора кондиціонера лівий/правий |
| 25 | 5 | Модуль управління функціями допомоги водієві |
| 26 | 20 | Панорамний дах* |
| 27 | 5 | Проекційний дисплей* |
| 28 | 5 | Освітлення салону |
| 29 | – | |
| 30 | 5 | Дисплей на стельовій консолі (нагадування про ремені безпеки/індикатор подушки пасажира) |
| 31 | – | |
| 32 | 5 | Датчик вологості |
| 33 | 20 | Модуль правої задньої двері |
| 34 | 10 | Запобіжники у багажному/вантажному відсіку |
| 35 | 5 | Модуль управління підключеним автомобілем; Модуль управління Volvo On Call |
| 36 | 20 | Модуль лівої задньої двері |
| 37 | 40 | Модуль аудіосистеми (підсилювачі) (деякі варіанти) |
| 38 | – | |
| 39 | 5 | Багатодіапазонний антенний модуль |
| 40 | 5 | Модулі комфортних функцій передніх сидінь (масаж)* |
| 41 | 5 | Алкотестер |
| 42 | 15 | Очищувач заднього скла |
| 43 | 15 | Модуль управління паливним насосом |
| 44 | – | |
| 45 | – | |
| 46 | 15 | Обігрів переднього сидіння, сторона водія |
| 47 | 15 | Обігрів переднього сидіння, сторона пасажира |
| 48 | 10 | Насос охолоджуючої рідини |
| 49 | – | |
| 50 | 20 | Модуль лівої передньої двері |
| 51 | 20 | Модуль управління підвіскою (активне шасі)* |
| 52 | – | |
| 53 | 10 | Модуль управління Sensus |
| 54 | – | |
| 55 | – | |
| 56 | 20 | Модуль правої передньої двері |
| 57 | – | |
| 58 | 5 | ТБ (опція) |
| 59 | 15 | Головний запобіжник для запобіжників 53 та 58 |
Блок під капотом
У підкапотному просторі блок запобіжників та реле розташований біля фари з лівого боку.
Сам блок запобіжників виглядатиме приблизно так.
Перевірте призначення за вашими схемами на зворотному боці кришки блоку.
| № | A | Позначення |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | 15 | Котушки запалювання (бензин); Свічки запалювання (бензин) |
| 5 | 15 | Соленоїд масляного насоса двигуна; електромагнітна муфта кондиціонера; лямбда-зонд, середній (бензин); лямбда-зонд, задній (дизель) |
| 6 | 7.5 | Вакуумні регулятори; Клапан; Вихідний імпульсний клапан (дизель) |
| 7 | 20 | Модуль управління двигуном; виконавчий механізм; модуль регулятора палива; клапан EGR (дизель); датчик положення турбіни (дизель); клапан турбокомпресора (бензин) |
| 8 | 5 | Модуль управління двигуном |
| 9 | – | |
| 10 | 10 | Соленоїди (бензин); клапан; термостат системи охолодження двигуна (бензин); насос охолодження EGR (дизель); модуль управління свічками накалювання (дизель) |
| 11 | 5 | Блок управління спойлером; Блок управління жалюзі радіатора; Котушки реле вихідних імпульсів (дизель) |
| 12 | 15 | Лямбда-зонд, передній; лямбда-зонд, задній (бензин) |
| 13 | 20 | Модуль управління двигуном |
| 14 | 40 | Стартер |
| 15 | Стартер | |
| 16 | 30 | Підігрівач паливного фільтра (дизель) |
| 17 | – | |
| 18 | – | |
| 19 | – | |
| 20 | – | |
| 21 | – | |
| 22 | – | |
| 23 | – | |
| 24 | 15 | 12V розетка у передній частині тоннельної консолі |
| 25 | 15 | 12V розетка у тоннельній консолі, зона ніг пасажирів другого ряду |
| 26 | 15 | 12V розетка у багажному/вантажному відсіку |
| 27 | – | |
| 28 | 15 | Ліва фара, деякі типи LED3 |
| 29 | Права фара, деякі типи LED3 | |
| 30 | – | |
| 31 | Обігрів лобового скла* ліва сторона | |
| 32 | 40 | Обігрів лобового скла* ліва сторона |
| 33 | 25 | Омивачі фар* |
| 34 | 25 | Омивачі лобового скла |
| 35 | 15 | Модуль управління трансмісією |
| 36 | 20 | Звуковий сигнал |
| 37 | 5 | Сирена сигналізації |
| 38 | 40 | Модуль управління гальмами (клапани, стоянкове гальмо) |
| 39 | 30 | Двірники лобового скла |
| 40 | 25 | Омивач заднього скла |
| 41 | 40 | Обігрів лобового скла права сторона |
| 42 | 20 | Додатковий обігрівач |
| 43 | 40 | Модуль управління гальмами (насос ABS) |
| 44 | – | |
| 45 | Обігрів лобового скла* права сторона | |
| 46 | 5 | Живлення при увімкненому запалюванні: Модуль управління двигуном; Компоненти трансмісії; Електричний сервопривід; Центральний електронний модуль управління; Модуль управління гальмами |
| 47 | – | |
| 48 | 7.5 | Права фара |
| 15 | Права фара, деякі типи LED3 | |
| 49 | 5 | Алкотестер |
| 50 | – | |
| 51 | 5 | Модуль управління підключенням акумулятора |
| 52 | 5 | Подушки безпеки |
| 53 | 7.5 | Ліва фара |
| 15 | Ліва фара, деякі типи LED3 | |
| 54 | 5 | Датчик положення педалі акселератора |
За роботу переднього прикурювача відповідає запобіжник №24 на 15A.
Блок у багажнику
У вантажному відсіку з правої сторони встановлений ще один блок із запобіжниками та реле.
Схема перевернута порівняно з зображенням.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | Обігрів заднього скла |
| 2 | – | |
| 3 | 40 | Компресор пневмопідвіски* |
| 4 | 15 | Мотор замка спинки сидіння, права задня сторона |
| 5 | – | |
| 6 | 15 | Мотор замка спинки сидіння, ліва задня сторона |
| 7 | – | |
| 8 | 30 | Модуль управління зниженням оксидів азоту (дизель) |
| 9 | 25 | Електропривід двері багажника |
| 10 | 20 | Електропривід сидіння пасажира, переднього |
| 11 | 20 | Модуль буксирувального гака* |
| 12 | 40 | Модуль преднатяжувачів ременів безпеки, права сторона |
| 13 | 5 | Котушки внутрішніх реле |
| 14 | 15 | Модуль контролю викидів NOx (дизель) |
| 15 | 5 | Модуль виявлення руху ніг (для відкриття двері багажника) |
| 16 | 5 | Алкотестер, USB-розгалужувач/роз'єм для додаткового обладнання |
| 17 | – | |
| 18 | 25 | Модуль буксирувального гака* |
| 19 | 20 | Електропривід сидіння водія* |
| 20 | 40 | Модуль преднатяжувачів ременів безпеки, ліва сторона |
| 21 | 5 | Камера паркування |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | – | |
| 26 | 5 | Модуль управління подушками безпеки та преднатяжувачами |
| 27 | – | |
| 28 | 15 | Обігрів сидіння, ліва сторона заднього ряду* |
| 29 | – | |
| 30 | 5 | Система інформації про сліпі зони (BLIS)*; модуль управління зовнішнім звуковим сигналом при русі заднім ходом |
| 31 | – | |
| 32 | 5 | Модулі преднатяжувачів |
| 33 | 5 | Привід вихлопної системи (бензин, деякі варіанти двигунів) |
| 34 | – | |
| 35 | 15 | Модуль управління повним приводом (AWD)* |
| 36 | 15 | Обігрів сидіння, права сторона заднього ряду* |
| 37 | – |
