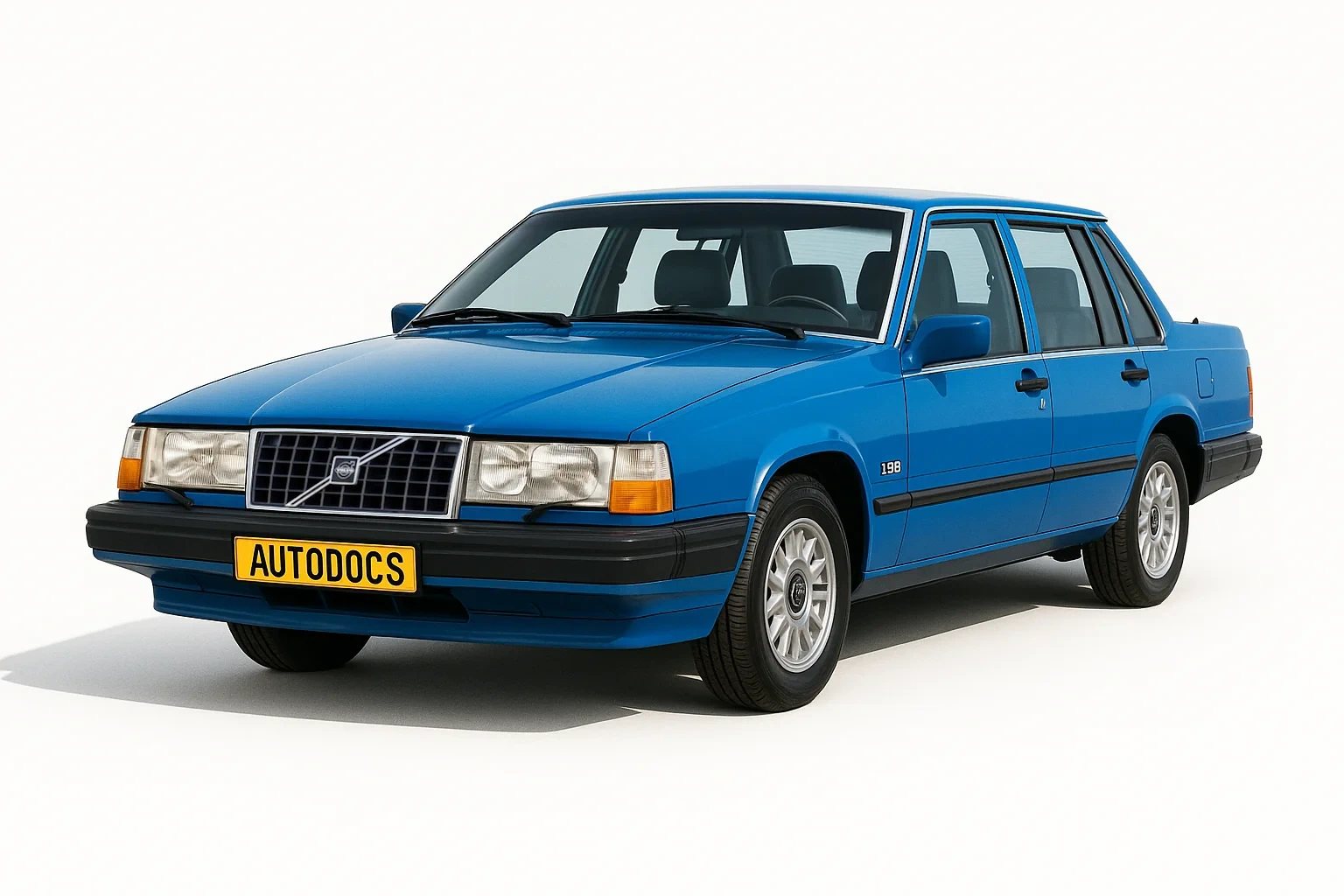

Volvo 740 випускався у 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 роках. За цей час модель пройшла оновлення. У даній публікації ми представимо опис запобіжників та реле Вольво 740 760 зі схемою блоку та місцем його розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блок запобіжників та реле
Основний блок із запобіжниками та реле знаходиться в салоні, в середині панелі, за попільничкою. Для доступу до блоку її треба забрати.
Запобіжники
| № | А | Опис |
|---|---|---|
| 1 | 25 | '82: Аварійна сигналізація, блимання дальним/ближнім світлом (запобіжники №: “17”, “18”), центральний замок |
| 25 | '83-'90: Паливні насоси, система впорскування палива, реле LH-Jetronic/Motronic, ETC ('86) | |
| 25 | '88-'91 (780): Головний паливний насос | |
| 25 | '91–'92 (740, 940): Паливні насоси, система запалювання, упорскування палива, система обігріву Lambdasond (B200/B230FT) | |
| 2 | 25 | '82: Реле паливного насоса (двигуни E та F) |
| 25 | '83–'92: Аварійна сигналізація, миготіння дальнім/ближнім світлом (запобіжники №: «17», «18»), центральний замок, система ABS ('84–'87), задній протитуманний ліхтар (780–'88) ) | |
| 3 | 15 | Додаткові фари (прожекторні / протитуманні), передня протитуманна фара, задня протитуманна фара ('83-'90), центральний замок ('87), ближнє світло (780 – '88) |
| 15 | '91-'92 (740, 940): сидіння з електроприводом | |
| 4 | 15 | Стоп-сигнали, індикатор перемикання передач ('85-'89) (крім 780 – '88-'91), кришка багажника з електроприводом (780 – '89-'91), соленоїд блокування P-Shift ('91-'92 - 740, 940) |
| 5 | 15 | Освітлення салону, годинник, освітлення косметичного дзеркала, освітлення ящика рукавички, освітлення моторного відсіку та багажника, плафон освітлення, електрична антена, сигнальні лампи відчинених дверей, радіо, ETC ('85), освітлення пристебнутого ременя безпеки ('86-'89) |
| 6 | 25 | '82-'84: Електровентилятор системи охолодження, підігрів сидінь ('84-), індикатор пристібання ременів безпеки ('84-) |
| 15 | '85: Підігрів передніх сидінь | |
| 30 | '86–'89: Підігрів передніх сидінь | |
| 30 | 89-91 (780), 90-92 (740, 940): Електронний клімат-контроль (ECC), вентилятор обігрівача (ECC) | |
| 7 | 30 | '82–'84: електричні склопідйомники |
| 25 | '85–'89: Електровентилятор системи охолодження | |
| 30 | '88 (780): Електронний клімат-контроль (ECC) | |
| 30 | '89- (780), '90 (740): Підігрів передніх сидінь | |
| 30 | '91-'92 (740, 940): передня протитуманна фара, задня протитуманна фара | |
| 8 | 15 | ’82–’83: Указатели поворота, реле повышающей передачи (’82–’83), постоянная частота вращения холостого хода (двигатели F (’83)), электромагнитный клапан остановки выбега (карбюраторный двигатель (’83)), реле предпускового подогрева дизельного двигателя ( ’83), дизельный топливный клапан (’83) |
| '84: Денні ходові вогні, датчик відмови лампи, склопідйомник + реле вентилятора системи охолодження | ||
| 30 | '85–'92: електричні склопідйомники | |
| 9 | 30 | '82–'84: Обігрів заднього скла, люк з електроприводом, кондиціонер ('84) |
| 15 | '85–'92: покажчики повороту, індикатор пристібання ременя безпеки, нагадування про непристебнутий ремень ('86–'92), підігрів передніх сидінь ('85–'85), кондиціонер ('85–'89), електровентилятор системи охолодження ( '90-'91), Вентилятор обігрівача ('87-'89), Клапан гарячого пуску ('87-'89), Ручний клімат-контроль ('91), Реле блокування P-Shift ('91-'92) , Ключ Попередження ('92), реле електричних склопідйомників та електровентилятора ('85-'89), реле електричних склопідйомників та обігріву сидінь ('90-'92) | |
| 10 | 25 | '82-'83: прилади, ліхтар заднього ходу, підігрів сидінь, реле склопідйомника, реле електровентилятора системи охолодження, датчик рівня масла, нагадування про ремене безпеки ('83), датчик температури вихлопних газів ('83 (Японія)), затримка Реле змінного струму ('83), датчик попередження про гальмівний ланцюг ('83) |
| 15 | '84: прилади, ліхтар заднього ходу, налаштування запалювання, круїз-контроль, датчик рівня масла, нагадування про непристебнутий ремен, датчик температури вихлопних газів, реле випередження запалювання з регульованою температурою, перетворювач ABS | |
| 30 | '85–'92: Обігрів заднього скла, люк з електроприводом, дверні дзеркала з електроприводом (з підігрівом) | |
| 11 | 25 | '82–'83: Денні ходові вогні, двигун вентилятора (швидкість 1), реле кондиціонера, круїз-контроль ('83), ACC двигуна вентилятора ('83) |
| ’84: Указатели поворота, реле повышающей передачи, постоянный холостой ход, реле свечей накаливания, реле горячих точек, клапан теплого пуска (карбюраторный двигатель) | ||
| 15 | ’85–’92: Топливный насос (насос бака), система обогрева Lambdasond (’87–’92), топливный подкачивающий насос в баке (LH 2.4) | |
| 12 | 15 | '82–'84: прикурювач , радіо, дзеркала заднього виду з електроприводом, сидіння водія з електроприводом ('84) |
| 15 | '85-'92: Ліхтар заднього ходу, круїз-контроль, реле підвищуючої передачі ('86-'92), датчик рівня масла ('85-'86), датчик температури вихлопних газів, реле випередження запалення ('85-'86) ), перетворювач ABS ('85-'87), Бортовий комп'ютер ('85), ETC ('87-'88), Автоматичне відключення коробки передач (780 – '88), Попередження про несправність лампи з контролем гальмівного ланцюга ('91 -'92 - 740 і 940) | |
| 13 | 25 | '82–'84: Звуковий сигнал, омивач / очисник вітрового скла, омивач / очисник фар |
| 15 | '85–'86: CIS ('85), дизельний паливний клапан, свічка розжарювання (дизель) | |
| 15 | '87–'92: паливний клапан (дизель), свічка розжарювання/ автоматичний попередній підігрів ('87–'92 – дизель), обмежувач тиску наддуву, карбюратор з електромагнітним клапаном ('87–'88), гаряча точка ('87– '90), клапан відсічення палива ('87-'90), клапан холостого ходу ('87-'90), компенсатор холостого ходу ('87-'89), резистор PTC ('87-'90), клапан EGR ( '91-'92) | |
| 15 | '88–'91 (780): Автоматична система керування холостим ходом (дизель), блок свічок розжарювання (дизель), регулятор тиску наддуву (турбодизель), електровентилятор системи охолодження ('91) | |
| 14 | 30 | '82–'84: Двигун вентилятора (швидкості 2, 3, 4) |
| 15 | '85–'92: прикурювач, радио, зеркала заднего вида с электроприводом, реле прерывистого режима работы стеклоочистителя задней двери (’86–’92), электронный климат-контроль (780 – ’88 – 91), задние лампы для чтения (780 – ’89 -‘ 91) | |
| 15 | 15 | '82–'84: Живлення далекого/ближнього світла ('83), насос паливного бака (двигуни E і F, B28A) — працює тільки при працюючому двигуні та під час запуску |
| 25 | '85–'92: Звуковий сигнал, склоочисник/омивач вітрового скла, склоочисник фар ('86–'92), сидіння з електроприводом ('90-'92 740 і 940) | |
| 16 | 15 | '82–'84: Задня протитуманна фара, протитуманні фари ('83 (Великобританія)), виріз у фарі ('84) |
| 30 | '85–'92 (крім 780–'88–'91): вентилятор обігрівача, кондиціонер, електронний клімат-контроль (ECC), ручний клімат-контроль (MCC) | |
| 30 | '91 (780): Радіо, передній підсилювач | |
| 17 | 15 | Ліве дальнє світло, індикатор дальнього світла |
| 18 | 15 | Праве дальнє світло, реле прожекторів ('82 (крім Швеції), '84-'85), реле додаткових фар ('83 (Великобританія, США), '86-), протитуманні фари |
| 19 | 15 | Ліве ближнє світло, протитуманні/прожекторні фари ('86-'92), регулювання довжини променя ('90-'92) |
| 20 | 15 | Праве ближнє світло, реле протитуманних фар ('82 (Швеція)), контроль довжини променя ('90-'92) |
| 21 | 15 | Підсвічування передньої попільнички ('82-'83), підсвічування приладової панелі, лівий задній ліхтар і лівий ліхтар стоянки, підсвічування номерного знака, дверний зумер ('82), підсвічування важеля селектора ('83 (авто)) |
| 22 | 15 | Правий задній ліхтар та правий габаритний ліхтар, світло замку ременя безпеки та задній ліхтар попільнички, світло селектора передач, освітлення тунелю, протитуманні фари та реле задніх протитуманних фар, додаткові фари |
| 23 | 15 | '85–'87: Сидіння водія з електроприводом |
| 15 | '88 (780): Реле сидіння з електроприводом | |
| 15 | '88-'89 (740): Денні ходові вогні | |
| 25 | '90-'92 (740, 940): Підігрів передніх сидінь | |
| 15 | '91 (780): Радіо, задній підсилювач | |
| 24 | 30 | '88-'89 (780): Пасажирське сидіння з електроприводом |
| 30 | '90-'91 (780): Сидіння водія, пасажира | |
| '89-92 (740, 940): тестова розетка SRS | ||
| 25 | 15 | '85-'92: Задня протитуманна фара, денні ходові вогні ('85-'87), зменшене ближнє світло ('87-'92 – 740, 760, 940 (Dim/Dip)), Радіо (740 – '89) |
| 26 | 30 | '85–'89: Сидіння водія з електроприводом |
| 30 | '90-'91 (780): Пасажирське сидіння з електроприводом | |
| 15 | '89-92 (740, 940): Радіопідсилювач |
За роботу прикурювача відповідає запобіжник номер 12 чи 14.
Реле
| № | Призначення | |
|---|---|---|
| A | Датчик попередження про несправність лампи | |
| B | США, Канада, Японія: нагадування про ремені безпеки | |
| 84-'86 (B23ET): обмежувач крутного моменту | ||
| C | Переривчастий склоочисник | |
| D | 86-92: Нестійкий очисник задніх дверей | |
| E | Упорскування палива | |
| LH – Джетронік/ Мотронік | ||
| F | 82: Упорскування палива (імпульсний) | |
| 83–'89 (Японія): Датчик температури вихлопних газів | ||
| 83: Протитуманна фара | ||
| 84: Затримка обігріву заднього скла | ||
| 90-92: Передня протитуманна фара | ||
| G | Реле поворотів | |
| H | 83: Основні вогні | |
| 84-89: Індикатор перемикання передач | ||
| 90-92 (Японія): датчик температури вихлопних газів | ||
| I | Овердрайв | |
| J | 82–'89: електричні склопідйомники та електро вентилятор | |
| 90–92: електричні склопідйомники та підігрів сидінь | ||
| K | 82–83: Центральний замок (відмикання) | |
| 84: автоматичне дальнє світло | ||
| 85–'92: Маяк | ||
| L | 82–83: Центральний замок (замикання) | |
| 86-92: Центральний замок | ||
| M | 82–'89: Додаткові фари | |
| 83-92: Задні протитуманні фари | ||
| N | 82 (Швеція): Протитуманна фара | |
| 83–'87: Додаткові фари | ||
| 83-'86 (США): Lambda-Sond (США) | ||
| 90-’92: Дополнительный дальний свет’90-’92: Supplementary High Beam | ||
| O | 83-84 (LHD + B28F): випередження запалення | |
| 85-86: випередження запалення | ||
| P | 82-'83 (ліве кермо): датчик рівня масла | |
| R | 83 (RHD + B28F): випередження запалення | |
| 84-86: випередження запалення | ||
| 88 (780): Інгібітор запуску | ||
| S | 82-'83 (правостороннє кермо): датчик рівня масла | |
| 88 (780): Захист від крадіжки | ||
Додаткові запобіжники
Свічки розжарювання та проведення захищені спеціальним запобіжником на 80 А, встановленим під реле (130). Дизельні моделі 1985 відрізняються від моделей 1984 тим, що вони оснащені іншим блоком управління свічками розжарювання (P/N 1348 339) з запобіжником на 80 ампер замість реле.
На автомобілях, обладнаних антиблокувальною системою гальм (ABS), система захищена (2) додатковими запобіжниками. (1) запобіжник на 10 А, розташований у багажнику з правого боку, та (1) запобіжник на 80 А, розташований на лівому внутрішньому крилі.
- '88-'92: Система ABS захищена додатковим запобіжником на 10 ампер, який вбудований у мережевий фільтр на кріпленні педалі гальма.
- '88-91 (780): В систему також входить запобіжник на 10 А для роботи ABS (антиблокувальна гальмівна система). Він вбудований у пристрій захисту від перенапруг на кріпленні педалі.
- '89-91 (780): На акумуляторі – два запобіжники на 30 А для передніх/задніх підсилювачів (не Італія)
- '89-91 (780): На лівій стійці підвіски один запобіжник на 10 А для високопродуктивної турбосистеми (B230FT).
