Volvo S40 другого покоління випускався у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 та 2013 роках. За цей час модель пережила рестайлінг. У цій статті ви знайдете опис запобіжників та реле Volvo S40 зі схемами блоків запобіжників, їх розташуванням та фотографіями. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного і залежить від року випуску, рівня електрообладнання та регіону, в який був поставлений ваш автомобіль.
Блоки в салоні
В салоні основний блок запобіжників та реле розташований під бардачком, з боку пасажира.

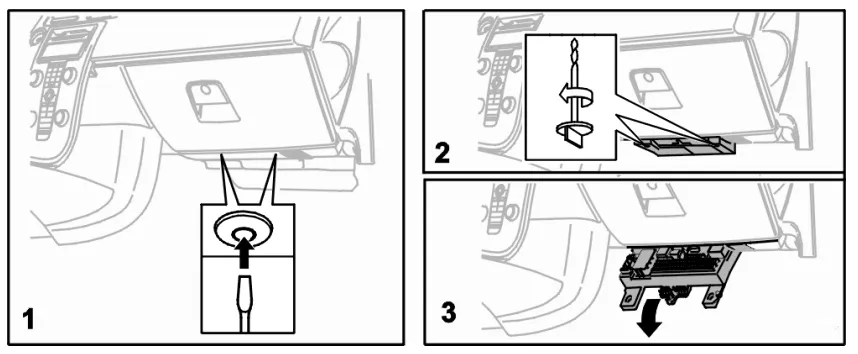

Щоб отримати до нього доступ, необхідно:
- Зняти внутрішню накладку, що закриває блок запобіжників, попередньо утопивши центральний штифт приблизно
на один см у кріпильній клипсі (1), а потім зняти клипсу. - Відкрутити два гвинти-«крильця» (2) (що утримують блок запобіжників), повернувши їх проти годинникової стрілки.
- Опустити блок запобіжників (3) наполовину.
| № | A | Призначення |
|---|---|---|
| 37 | Запасний | |
| 38 | Запасний | |
| 39 | Запасний | |
| 40 | Запасний | |
| 41 | Запасний | |
| 42 | Запасний | |
| 43 | 15 | Телефон, аудіосистема, навігаційна система Volvo, Bluetooh (опція) |
| 44 | 10 | SRS, ECM (5-цил.) |
| 45 | 15 | Прикурювач, розетка 12V на задньому сидінні |
| 46 | 5 | Підсвічування – бардачка, приладової панелі та панелей |
| 47 | 5 | Внутрішнє освітлення |
| Пульт керування гаражними воротами (опція) | ||
| 48 | 15 | Склоочисник / |
| Омивач кришки багажника | ||
| 49 | 10 | Система SRS / Датчик ваги пасажира (OWS) |
| 50 | Запасний | |
| 51 | 10 | Додатковий обігрівач салону, 4WD, реле паливного фільтра, обігрів |
| 52 | 5 | Модуль керування трансмісією (TCM), ABS |
| 53 | 10 | Підсилювач керма |
| 54 | 10 | Парктронік, Bi-xenon (опція) |
| 55 | 20 | Модуль керування системою безключового доступу |
| 56 | 10 | Модуль дистанційного ключа навігаційної системи Volvo, модуль керування сиреною |
| 57 | 15 | Діагностичний роз'єм (DLC), вимикач стоп-сигналів |
| 58 | 7.5 | Дальнє світло (правий), реле додаткової лампи |
| 59 | 7.5 | Лівий дальнє світло |
| 60 | 15 | Обігрів сидіння водія (опція) |
| 61 | 15 | Обігрів сидіння пасажира (опція) |
| 62 | 20 | Люк |
| 63 | 20 | Електропакет (електросклопідйомники та замок) – задні двері з боку пасажира |
| 64 | 5 | RTI / Аудіосистема, супутникове радіо Sirius (опція), навігаційна система Volvo (опція) |
| 65 | 5 | Аудіосистема |
| 66 | 10 | Модуль керування інформаційно-розважальною системою (ICM), клімат-контроль |
| 67 | Запасний | |
| 68 | 5 | Круїз-контроль |
| 69 | 5 | Клімат-контроль, датчик дощу, кнопка BLIS |
| 70 | Запасний | |
| 71 | Запасний | |
| 72 | Запасний | |
| 73 | 5 | Люк, передній плафон, дзеркало з авто затемненням (опція), нагадування про ремінь безпеки |
| 74 | 15 | Паливний модуль (паливний насос) |
| 75 | Запасний | |
| 76 | Запасний | |
| 77 | 15 | Розетка в багажному відділенні, допоміжний електронний модуль (AEM), запобіжник прикурювача |
| 78 | Запасний | |
| 79 | 5 | Вогні заднього ходу, внутрішнє дзеркало заднього виду |
| 80 | Запасний | |
| 81 | 20 | Електропакет (електросклопідйомники та замок) – задні двері з боку водія |
| 82 | 25 | Електросклопідйомник – передні двері з боку пасажира |
| 83 | 25 | Електропакет (електросклопідйомники та замок) – передні двері з боку водія |
| 84 | 25 | Електропривід сидіння пасажира |
| 85 | 25 | Електропривід сидіння водія |
| 86 | 5 | Внутрішнє освітлення, освітлення багажника, електроприводи сидінь, покажчик рівня палива (1.8F) |
| Реле | ||
| 1 | Реле паливного насоса | |
| 2 | ||
| 3 | ||
| 4 | Головне реле запалювання | |
| 5 | ||
За роботу прикурювача відповідає запобіжник номер 45 на 15А.
Моторний відсік

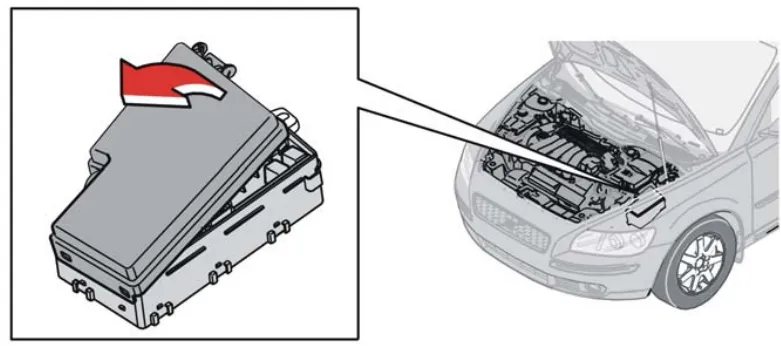

Під капотом автомобіля, з лівої сторони моторного відсіку, розташований основний блок з запобіжниками та реле.

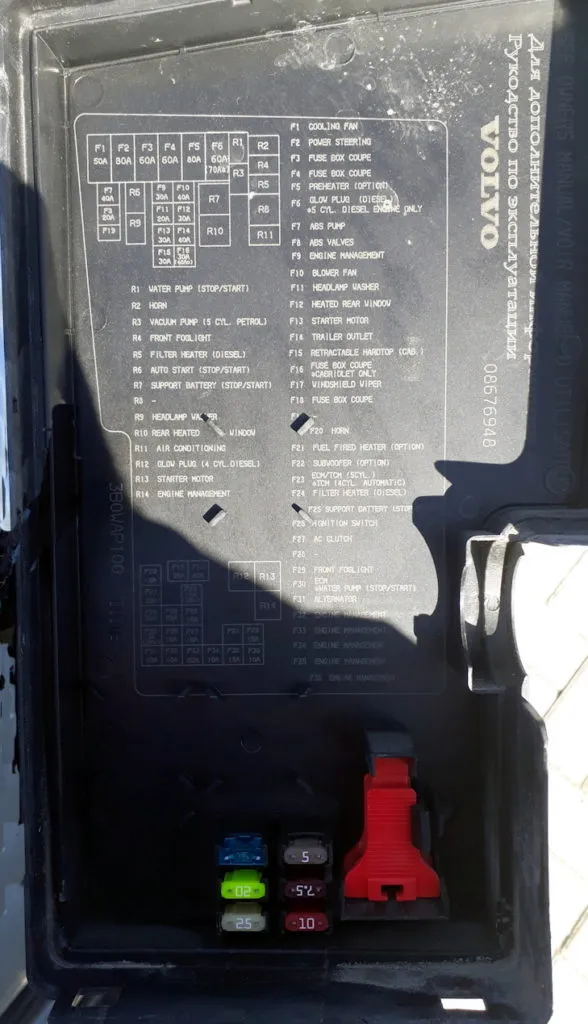

Уточнюйте призначення елементів за своїми схемами на зворотному боці кришки блоку.
| № | A | Позначення |
|---|---|---|
| 1 | 50 | Вентилятор радіатора |
| 2 | 80 | Підсилювач керма |
| 3 | 60 | Блок запобіжників в салоні |
| 4 | 60 | Блок запобіжників в салоні |
| 5 | 80 | Елемент клімат-контролю, додатковий обігрівач PTC (опція) |
| 6 | 60 | Свічки розжарювання (4-цил. дизель). |
| 70 | Свічки розжарювання (5-цил. дизель). | |
| 60 | Свічки розжарювання (DRIVe) | |
| 70 | Свічки розжарювання (5-цил. дизель) | |
| 7 | 30 | Насос ABS |
| 8 | 20 | Клапани ABS |
| 9 | 30 | Керування двигуном |
| 10 | 40 | Вентилятор охолодження радіатора |
| 11 | 20 | Омивачі фар |
| 12 | 30 | Обігрів заднього скла |
| 13 | 30 | Реле стартера |
| 14 | 40 | Причіп (залежно від комплектації) |
| 15 | Запасний | |
| 16 | 30 | Інфотеймент / Радіо |
| 17 | 30 | Склоочисники. / двірники |
| 18 | 40 | Живлення блоку запобіжників салону |
| 19 | Запасний | |
| 20 | 15 | Звуковий сигнал |
| 21 | 20 | Додатковий паливний обігрівач, обігрівач салону. |
| 22 | Запасний | |
| 23 | 10 | Модуль керування двигуном ECM (5-цил. бензин), трансмісія (TCM) |
| 24 | 20 | Підігрів паливного фільтра, піддон картера з елементом PTC (5-цил. дизель) |
| 25 | Запасний | |
| 10 | Центральний електронний модуль (CEM) (система Старт/Стоп) | |
| 26 | 15 | Вимикач запалювання |
| 27 | 10 | Компресор кондиціонера |
| 28 | Запасний | |
| 29 | 15 | Передня протитуманна фара |
| Денні ходові вогні (DRL) (опція) | ||
| 30 | 10 | Модуль керування двигуном ECM (1.6 I бензин, 2.0 I дизель) |
| Насос системи охолодження (Старт/Стоп) | ||
| 31 | 10 | Регулятор напруги, генератор 4-цил. |
| 32 | 10 | Форсунки (5-цил. бензин), лямбда-зонд (4-цил. бензин), інтеркулер (4-цил. дизель), датчик масової витрати повітря та керування турбіною (5-цил. дизель) |
| 2009-2011: Паливні форсунки | ||
| 2012: Форсунки (5-цил. бензин), Клапан керування турбокомпресором (5-цил. дизель), Датчик рівня масла (5-цил. дизель), Клапан керування витратою палива (DRIVe), Датчик масової витрати повітря (DRIVe), Керування турбокомпресором (DRIVe) | ||
| 33 | 20 | Лямбда-зонд і вакуумний насос (5-цил. бензин), модуль керування двигуном (5-цил. дизель), підігрівач дизельного фільтра (4-цил. дизель). |
| 2009-2011: Підігріваний кисневий датчик, вакуумний насос | ||
| 2012: Вакуумний насос (5-цил. бензин), котушка реле, реле, вакуумний насос (5-цил. бензин), модуль керування двигуном (5-цил. дизель), підігрів паливного фільтра (DRIVe) | ||
| 34 | 10 | Котушки запалювання (бензин), форсунки (бензин 1.6 л), паливний насос (4-цил. дизель), датчик тиску, клімат-контроль (5-цил.), свічки розжарювання та система керування викидами EGR (5-цил. дизель) |
| 2009-2011: Котушки запалювання, датчик тиску кондиціонера | ||
| 2012: Котушки запалювання (бензин), Датчик тиску, Система клімат-контролю (5-цил.), Свічки розжарювання (5-цил. дизель), Система керування викидами EGR (5-цил. дизель), Паливний насос (DRIVe), Лямбда-зонд (DRIVe), Модуль керування двигуном (Старт/Стоп), Котушки реле, Реле системи Старт/Стоп | ||
| 35 | 15 | Датчики клапанів двигуна, реле A/C, датчик масловловлювача (5-цил. бензин), ECM (5-цил. дизель), система EVAP (бензин), форсунки (1.8/2.0L бензин), датчик масової витрати повітря MAF (5-цил. бензин, 4-цил. дизель), турбокомпресор (4-цил. дизель), датчик тиску підсилювача керма (1.6L бензин), система керування EGR (4-цил. дизель) |
| 2009-2011: Датчики клапанів двигуна, Реле кондиціонера, Котушка реле, Елемент PTC піддона картера, Адсорбер, Датчик масової витрати повітря | ||
| 2012: система клімат-контролю, елемент PTC, масловідокремлювач (5-цил. бензин), датчик масової витрати повітря (5-цил. бензин), клапан керування турбокомпресором (5-цил. бензин), система зміни фаз газорозподілу (5-цил. бензин), форсунки (2.0L бензин), клапан системи EVAP (2.0L бензин), клапан керування паливоповітряною сумішшю (2.0L бензин), клапан керування тиском палива (5-цил. дизель), керування двигуном (5-цил. дизель), система EGR (DRIVe) | ||
| 36 | 10 | Модуль керування двигуном ECM (крім 5-цил. дизель), датчик положення педалі акселератора, лямбда-зонд (5-цил. дизель) |
| Модуль керування двигуном (бензин, DRIVe), датчик положення педалі акселератора (5-цил. дизель), лямбда-зонд (5-цил. дизель) | ||
| Реле | ||
| R1 | Реле насоса омивача фар | |
| R2 | – | |
| R3 | – | |
| R4 | Реле обігріву заднього скла | |
| R5 | – | |
| R6 | – | |
| R7 | Реле іммобілайзера | |
| R8 | Реле керування двигуном | |
| R9 | Реле стартера | |
| R10 | Реле кондиціонера | |
| R11 | – | |
| R12 | Реле підігріву паливного фільтра | |
| R13 | Реле протитуманних фар | |
| R14 | Реле звукового сигналу | |
В автомобілях з функцією старт/стоп можливе встановлення додаткових запобіжників. Він монтується збоку від акумулятора і складається з силових плавких вставок.
| № | A | Позначення |
|---|---|---|
| 11M/1 | 125 | Розподільник електроенергії |
| 11M/2 | 15 | Датчик контролю акумулятора |
