Volkswagen Pointer – запобіжники та реле

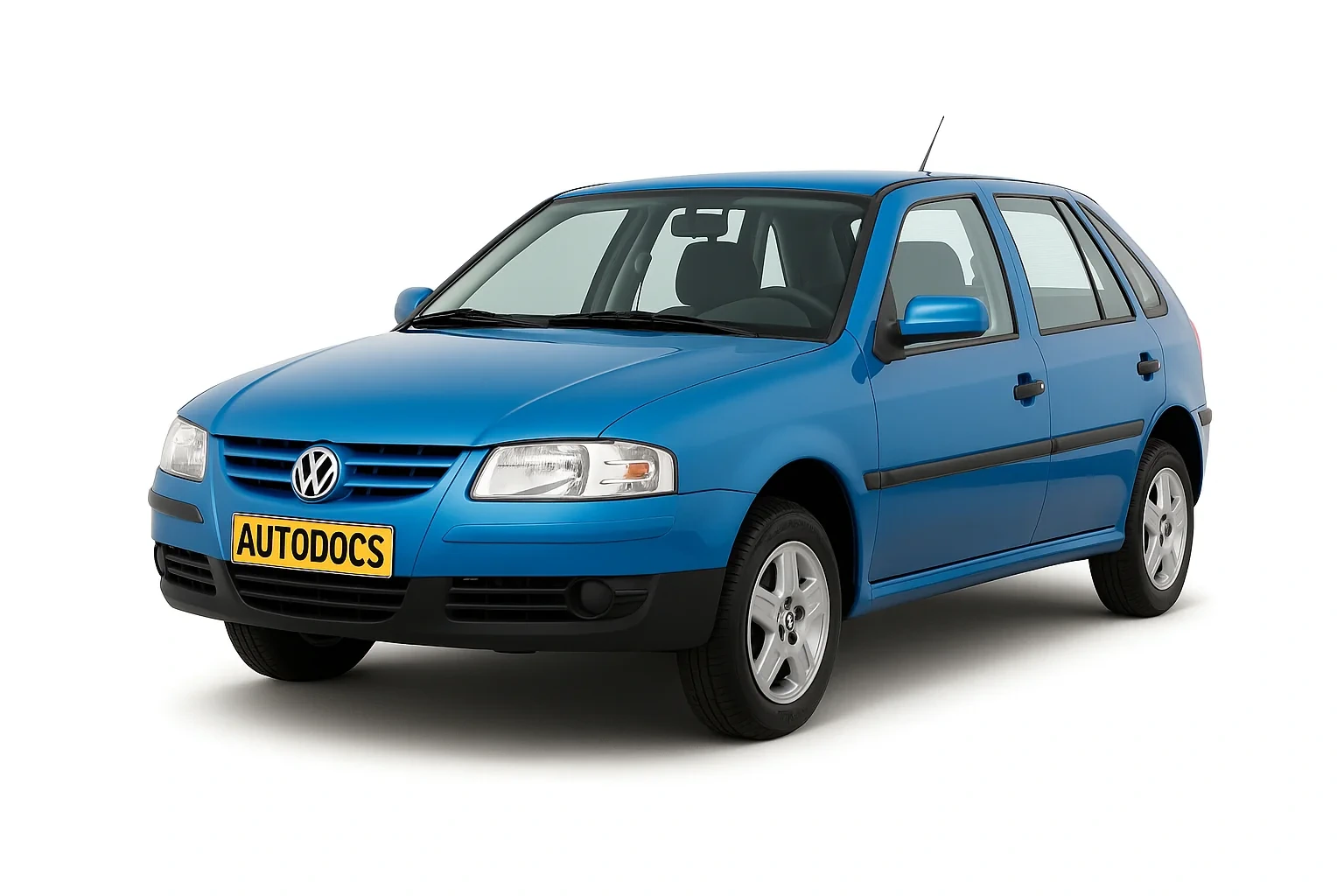

volkswagen pointer

Volkswagen Pointer випускався у двох поколіннях, починаючи з 1994 року. На ринках Східної Європи найбільш поширеним стало друге покоління моделі, яке пропонувалося в середині 2000-х років у кузовах хетчбек та універсал. Згодом виробництво та продаж автомобіля були припинені.

У цьому матеріалі розглянемо розташування блоків запобіжників і реле Volkswagen Pointer, наведемо схеми, фотографії блоків та призначення їхніх елементів. Окремо вкажемо запобіжник, який відповідає за роботу прикурювача.

Кількість елементів у блоках може відрізнятись від представленого та залежить від року випуску та комплектації автомобіля.

Зміст

Основний блок запобіжників та реле

Він знаходиться під панеллю приладів, за ящиком рукавички. Для доступу до блоку, треба зняти саму ящик (дивіться малюнок).

Доступ до блоку

Фото – приклад

блок запобіжників та реле фольскваген поінтер

Схема запобіжників

Схема блоку запобіжників

Опис

1 Звуковий сигнал
2 Лівий коректор нахилу фар
3 Система ABS
4 Вентилятор радіатора першої стадії
5 Правий коректор нахилу фар
6 Годинник, Освітлення багажного відділення, Внутрішнє освітлення
7 Праві стоянкові вогні
8 Вогні гальмові, Аварійна світлова сигналізація, Світловий сигнал
9 Вентилятор радіатора другої стадії
10 Кондиціонер
11 Резерв
12 Центральний замок, Система охоронної сирени
13 Система упорскування
14 Паливний насос
15 Праве дальнє світло, Контрольна лампа
16 Ліве дальнє світло
17 Передній склоочисник та омивач вітрового скла, склоомивач заднього скла
18 Протитуманні фари
19 Дванадцятивольтова штепсельна розетка
20 Ліві стоянкові вогні
21 Ящик для рукавичок, Попільничка, Прикурювач, Ліхтар освітлення номерного знака, Задні протитуманні фари, Вогні стоянки
22 Обігрів заднього скла
23 Склоочисник заднього скла
24 Вентиляційна система
25 Прикурювач, попереджувальний сигнал про використання ременів безпеки
26 Регулювання зовнішніх дзеркал
27 Покажчики поворотів, Контрольні лампи покажчиків поворотів, Попереджувальні вогні, Резервний запас палива, Покажчик температури охолоджувальної рідини
28 Ліхтарі заднього ходу
29 Запасні запобіжники

За прикурювач відповідають запобіжник номер 21 чи 25.

У даному блоці (з вуха) розташовується основний відділ з реле.

Призначення реле

  1. Реле переднього склоочисника
  2. Реле покажчика поворотів та аварійної сигналізації
  3. Pеле для а/м з очищувачем або омивачем заднього скла
  4. Реле протитуманних фар
  5. Реле відключення обігріву заднього скла
  6. Функція X (зарезервована позиція)
  7. Реле сигналу
  8. Термозапобіжник для склопідйомників з електроприводом
  9. центральний замок
  10. Реле кондиціонера
  11. Реле коректора фар

Додатковий блок реле

Він знаходиться за обшивкою, в ногах переднього пасажира.

Додатковий блок реле

Тут можуть бути такі елементи: реле системи упорскування, реле паливного насоса, реле високої потужності.

На деяких моделях автомобілів ще кілька додаткових запобіжників знаходяться у моторному відсіку, наприклад, на акумуляторній батареї.
