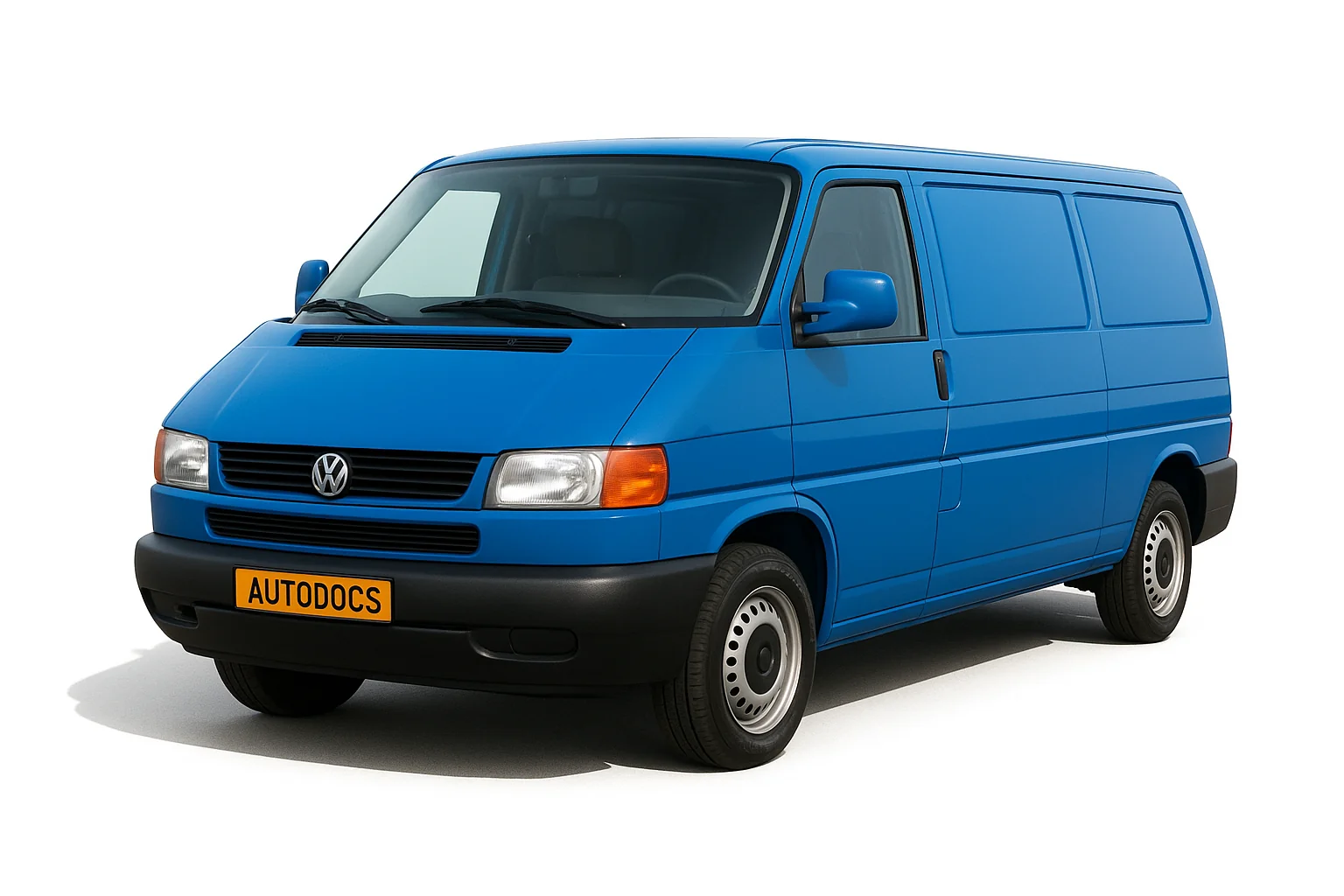

Volkswagen Transporter T4 - представляє 4 покоління легендарної серії "транспортер". Данная модель выпускалась в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах с дизельными и бензиновыми двигателями с различными вариантами колесной базы: короткой и длинной, и с различной висотою даху. Також на T4, фольксваген продовжив лінійку люксових моделей Caravelle, California та Multivan. У нашому матеріалі ми покажемо розташування всіх електронних боків управління та докладний опис призначення запобіжників та реле Volkswagen T4 зі схемами блоків у яких вони знаходяться та їх фотографіями. Зазначимо запобіжник, що відповідає за прикурювач. Наприкінці запропонуємо для завантаження електричні схеми у форматі pdf.
Актуальне призначення запобіжників може відрізнятися від представленого та залежить від року випуску та рівня електро – оснащеності Т4 .
Зміст
Розташування блоків
Загальна схема
Опис
| 1 | Блок керування кондиціонером 1 – з автоматичним керуванням температурою – в панелі керування обігрівачем, передній |
| 2 | Блок керування кондиціонером 2 – з автоматичним керуванням температурою – в панелі керування обігрівачем, задній – центральна стійка |
| 3 | Блок управління вентилятором випарника (кондиціонер) - із заднім кондиціонером - за правою задньою оздоблювальною панеллю |
| 4 | Блок керування електродвигуном вентилятора кондиціонера /опалювача 1 - з автоматичним керуванням температурою-передній - блок вентилятора |
| 5 | Блок керування електродвигуном вентилятора кондиціонера/опалювача 2- з автоматичним керуванням температурою - задній-днище кузова, в центрі |
| 6 | Підсилювач сигналу антени - за панеллю приладів, з боку пасажира |
| 7 | Резистор генератора - біля додаткових реле - CV / AUF, з генератором 150А / АКПП / автоматичним керуванням температурою - за центральною частиною панелі приладів |
| 8 | Додаткова акумуляторна батарея – під сидінням водія |
| 9 | Акумуляторна батарея |
| 10 | Блок управління сигналом центрального замку - за панеллю приладів |
| 11 | Блок керування системи підтримки швидкості (з електродвигуном приводу дросельної заслінки) - функції керування системою підтримки швидкості виконує електронний блок керування двигуном |
| 12 | Електронний блок управління системою підтримки швидкості (без електродвигуна приводу дросельної заслінки) – за панеллю приладів, з боку пасажира |
| 13 | Діагностичний роз'єм (DLC) – панель приладів, з боку водія |
| 14 | Блок діагностики – 05/99 (крім AAC/ABL/AET/AES/AJA) – у комбінації приладів |
| 15 | Реле електродвигуна вентилятора системи охолодження – за лівою фарою |
| 16 | Резистор 1/2 електродвигуна вентилятора системи охолодження - за лівою фарою |
| 17 | Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджувальної рідини - D3W/B4W/D4W) - у опалювальній частині - днище кузова, в центрі |
| 18 | Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджуючої рідини - B7W/D7W) - за приладовою панеллю з боку пасажира |
| 19 | Зумер попередження про аварійний тиск моторного масла - в блоці управління комбінацією приладів |
| 21 | Блок запобіжників / реле, панель приладів 1 |
| 22 | Блок запобіжників / реле 2, панель приладів - під блоком запобіжників / реле 1 приладової панелі |
| 23 | Блок запобіжників / реле, панель приладів 3 - над блоком запобіжників / реле приладової панелі 1 |
| 24 | Блок запобіжників / реле, панель приладів 4 - за приладовою панеллю, в центрі |
| 25 | Блок запобіжників / реле, сидіння водія - під сидінням |
| 26 | Блок запобіжників / реле, моторний відсік – на акумуляторній батареї |
| 27 | Додатковий запобіжник (5А/7,5А/10А) – у задній частині блоку аудіосистеми |
| 28 | Додатковий запобіжник (10А) – у задній частині блоку управління навігаційною системою |
| 29 | Зумер попередження про не вимкнені фари- в блоці управління комбінацією приладів |
| 30 | Резистор електродвигуна вентилятора обігрівача - ручне керування температурою - блок вентилятора, передній |
| 31 | Звуковий сигнал 1/2 – за переднім бампером |
| 32 | Блок керування іммобілайзером – за комбінацією приладів |
| 33 | Кільцева антена іммобілайзера – біля замку запалювання |
| 34 | Реле покажчиків повороту, реле аварійної сигналізації – у вимикачі аварійної сигналізації |
| 35 | Блок управління комбінацією приладів/цифровий багатофункціональний дисплей – у комбінації приладів |
| 36 | Датчик температури зовнішнього повітря - за переднім бампером |
| 37 | Блок керування підігрівом сидіння водія – у вимикачі підігріву сидіння |
| 38 | Блок керування підігрівом сидіння пасажира – у вимикачі підігріву сидіння |
| 39 | Блок керування системи SRS - під панеллю приладів, в центрі |
| 40 | Блок керування електроприводом люка |
| 41 | Блок управління тематикою – у дисплеї навігаційної системи |
| 42 | Блок управління інтерфейсом телефону – за комбінацією приладів |
| 43 | Електронний блок керування КПП – біля блоку керування двигуном |
| 44 | Датчик швидкості автомобіля - КПП |
Блок у салоні
Основний блок із запобіжниками та реле знаходиться під панеллю приладів, з боку водія, за ящиком для дрібниць.
Основний блок
Фото приклад
Схема
Призначення реле
- (105) Реле електродвигуна вентилятора обігрівача - задній (вентиляція)
- (174) Реле очищувача/омивача заднього скла
- (30/109) Реле системи керування двигуном
- (18) Реле 1 допоміжних ланцюгів запалювання
- Резерв
- (22/21) Реле аварійної вентиляції (з повторювачами покажчиків повороту на даху)
- (95) Реле насоса омивача фар
- (99) Реле переривчастого режиму роботи очищувача/омивача лобового скла
- (36) Зуммер попередження про не вимкнені фари
- (53) Реле протитуманних фар
- (53) Реле звукового сигналу
- (167) Реле паливного насоса
Розшифрування запобіжників
| 1 | 10А Ліва фара - ближнє світло, коректор фар |
| 2 | 10А Права фара - ближнє світло, коректор фар |
| 3 | 10А Лампи підсвічування номерного знака |
| 4 | 15А Очисник/омивач заднього скла, реле 2 допоміжних ланцюгів запалювання, додаткове обладнання |
| 5 | 15А/20А Очищувач/омивач лобового скла, обігрівачі форсунок омивача лобового скла (05/01) |
| 6 | 30А Система кондиціювання, електродвигун вентилятора обігрівача |
| 7 | 10А Лампи переднього правого габариту / заднього правого габариту |
| 8 | 10А Лампи переднього лівого габариту / заднього лівого габариту |
| 9 | 20А Обігрів заднього скла, обігрів зовнішнього дзеркала |
| 10 | 15А Протитуманні фари, протитуманні ліхтарі |
| 11 | 10А ліва фара-дальнє світло |
| 12 | 10А Права фара-дальнє світло |
| 13 | 10А Звуковий сигнал |
| 14 | 10А Система ABS (c ESP), система керування АКПП, додаткове обладнання, центральний замок, система підтримки швидкості, електропривод склопідйомників, електропривод дзеркал заднього виду на дверях ліхтар заднього ходу |
| 15 | 10А Система керування двигуном, обігрівач системи вентиляції картера, система підтримки швидкості, датчик швидкості автомобіля |
| 16 | 15А Індикатор ABS, лампа підсвічування речового ящика, вказівники повороту, іммобілайзер, комбінація приладів |
| 17 | 10А Додатковий обігрівач |
| 18 | 20А Система керування двигуном, паливний насос |
| 19 | 10А Блок управління електродвигуном вентилятора системи охолодження, електродвигун насоса охолоджувальної рідини |
| 20 | 10А Стоп-сигнали |
| 21 | 15А Аудіосистема, діагностичний роз'єм (DLC), лампи освітлення салону, навігаційна система |
| 22 | 10А Запобіжник прикурювача, магнітола |
За прикурювач відповідає запобіжник номер 22 на 10А.
Додатковий блок запобіжників
Він перебуває під основним блоком.
Позначення
| 1 | 15А Роз'єм живлення додаткового обладнання |
| 2 | 15А Роз'єм електроустаткування причепа |
| 3 | 10А Розпізнавальний плафон на даху |
| 4 | 20А Додатковий обігрівач (АС V/AH Y/AJT/AU F) |
| 5 | 10А Антиблокувальна система гальм (ABS) |
| 6 | ЗА Телефон |
| 7 | 15А Таксі |
| 8 | 10А Вентилятор на даху |
| 9 | 15А Аудіосистема, комбінація приладів |
| 10 | 15А Центральний замок |
| 11 | 15А Підігрівач сидінь |
| 12 | 30А Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
| 13 | ЗА Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Система кондиціювання – ручне автоматичне керування температурою |
| 15 | 20А Додатковий обігрівач |
Додатковий блок реле 1
Розташований у правильній частині основного блоку.
Схема
Опис
| 1 | (53) Реле насоса охолоджувальної рідини |
| 2 | (125) Реле системи керування частотою обертання холостого ходу (АМ) |
| 3 | (137) Блок управління свічками розжарювання (ABL) |
| 4 | (53) Реле 2 допоміжних ланцюгів запалювання (деякі моделі) |
| 5 | (53) Реле 2 допоміжних ланцюгів запалювання (AES, з кондиціонером) |
| F1 | (30) Запобіжник ланцюга склопідйомників |
| F2 | (15) Блок керування двигуном |
| F3 | (15) Виконавчий механізм |
Додатковий блок реле 2
Він знаходиться за панеллю приладів в центрі.
Схема
Позначення
| 1 | (106) Реле додаткового обігрівача |
| 2 | Реле, що перемикає динаміка аудіосистеми /телефону |
| 3 | (53) Реле електродвигуна вентилятора обігрівача — заднє (тепле повітря) |
| 4 | (114) Реле електродвигуна вентилятора обігрівача-автоматичне керування температурою |
| 5 | (152) Реле клапана охолоджувальної рідини радіатора обігрівача (задній обігрівач) |
| 6 | (38) Реле приводу перемикання забору повітря (кондиціонер / обігрівач) |
| 7 | (53) Реле генератора (AES, з генератором 150А) |
| 8 | (53) Реле генератора (ACV/AUF, з генератором 150А/АКПП / автоматичним керуванням температурою) |
| 9 | (175) Реле вимикача заборони запуску / реле ліхтарів заднього ходу |
| 10 | (87) Блок управління підключенням маточок коліс |
Під сидінням водія може бути ще один блок. Там можуть бути такі елементи: (214/426) Реле додаткового акумулятора, (403) Реле додаткового обігрівача, (30А) Додаткова рідинна система опалення, (5А) Розетки і т.д.
Блок під капотом
Цей блок розміщений на кришці перед акумулятором.
Схема
Розшифровка
| 1 | 60А Реле свічок розжарювання |
| 2 | 50А Електродвигун вентилятора системи охолодження |
| 3 | 50А Електродвигун вентилятора системи охолодження |
| 4 | 50А Антиблокувальна система гальм (ABS) |
| 5 | генератор 110А/150А/175А |
| 6 | 30А Система підтримки курсової стійкості |
| 7 | 30А Антиблокувальна система гальм (з ESP) |
| 8 | 5А Система підтримки курсової стійкості |
Електросхема Volkswagen Т4
Залишились питання? Вивчіть електричні схеми Volkswagen Транспортер Т4: " завантажити ".
