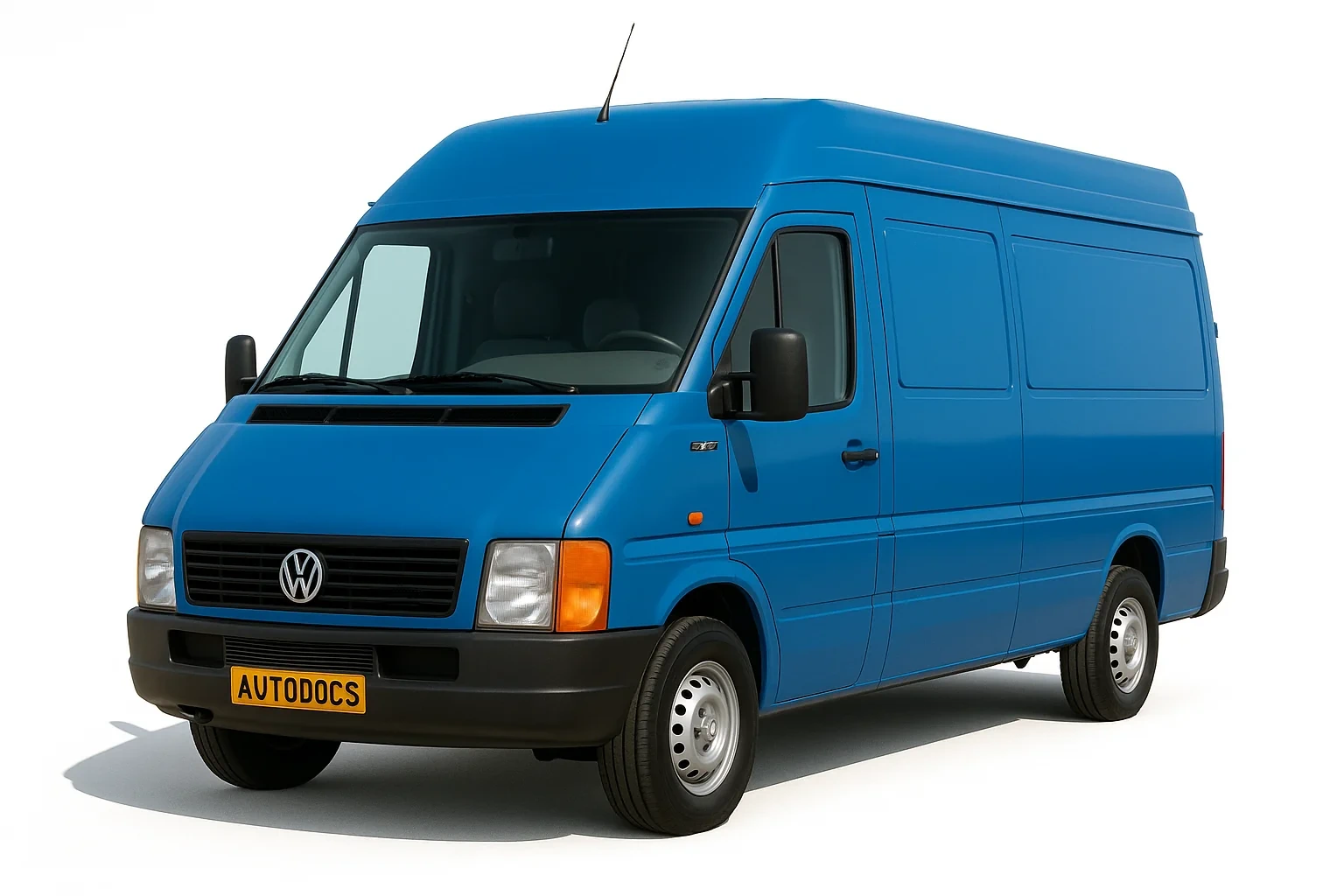

Volkswagen LT — серія мало- та середньотоннажних вантажних автомобілів та мікроавтобусів, що випускалися з різними модифікаціями у два покоління як з бензиновими, так і дизельними двигунами. Весь модельний ряд LT відрізняється один від одного так само масою та базою. Цифри в назві говорять про повну масу автомобіля. Наприклад LT28 - 2800 кг або LT35 - 3500 кг. У даній статті ми надамо інформацію з описом запобіжників і реле фольксваген лт зі схемами блоків і місцями їх розташування для другого покоління Volkswagen LT, що випускався в 1996, 1997, 1998 , 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006 році. Окремо виділимо запобіжник прикурювача. Наприкінці запропонуємо для завантаження схеми електричних з'єднань з оригінального посібника з експлуатації.
Призначення елементів в блоках може відрізнятися і залежить від року випуску та рівня електричного оснащення Вашого Volkswagen Lt.
Блок під панеллю
Він знаходиться під кермовою рейкою за захисною кришкою.
Приклад доступу
Фото – схема
Опис
| 1 | Правий задній габаритний ліхтар та правий стоянковий вогонь - 15 А. |
| 2 | Далеке світло правої фари - 15 А. |
| 3 | Далеке світло лівої фари, сигнальна лампочка - 15А. |
| 4 | Ліхтарі заднього ходу - 15 А. |
| 5 | Стоп-сигнали - 15 А. |
| 6 | Електродвигун склоочисників - 20 А. |
| 7 | Обігрів заднього скла, сигнал - 15 А. |
| 8 | Плафони, прикурювач, магнітола - 20 А. |
| 9 | Годинник, аварійна світлова сигналізація, вогні стоянки - 20 А. |
| 10 | Підсвічування щитка приладів, ліхтарі освітлення номерного знака, ліхтарі денного світла - 15 А. |
| 11 | Лівий задній габаритний ліхтар і лівий вогонь стоянки - 15 А. |
| 12 | Ближнє світло правої фари - 15 А. |
| 13 | Ближнє світло ліве - 15 А. |
| 14 | Протитуманна фара, задній протитуманний ліхтар - 15А. |
| 15 | Магнітола - 15 А, |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
За прикурювач відповідає запобіжник номер 8 на 20А.
Окремі реле можуть бути розташовані в нижній частині даного блоку із запобіжниками (реле скло очищувача, покажчика поворотів).
Блок під сидінням
Додатковий блок реле та запобіжників знаходиться під сидінням водія.
Його виконання залежить від комплектації.
Фото – приклад
Тут можуть бути такі елементи:
- Вентилятор обігрівача - 30 А
- Обігрів заднього скла - 30 А
- Автономний обігрівач - 25 А
- Електричні склопідйомники - 25 А
- Блок управління ABS - 10 А
- Центральний замок - 15 А
- Електричне регулювання дзеркал - 10 А
- Паливний насос - 30 А
- Реле додаткового акумулятора - 15 А
- Реле покажчиків повороту причепа - 10 А
- Блокування диференціала - 15 А
- 12-вольтна розетка - 20 А
- Кондиціонер - 10 А
- Підігрів сидінь - 15 А
У моторному відсіку може бути додатковий блок в районі АКБ, з елементами, що відповідають за передпусковий підігрів, свічки розжарення, підігрів фільтра і т.д.
