Volkswagen Pointer – był produkowany na całym świecie w 2 generacjach od 1994 roku. W Rosji natomiast oficjalnie sprzedawano tylko drugą generację w latach 2004, 2005 i 2006 z nadwoziami hatchback i kombi. Po tym okresie samochód wycofano ze sprzedaży z powodu niskiego popytu. W naszej publikacji przedstawimy opis bloków bezpieczników i przekaźników Volkswagena Pointera wraz ze schematami i ich zdjęciami poglądowymi. Wskażemy bezpiecznik odpowiedzialny za zapalniczkę.
Liczba elementów w blokach może różnić się od przedstawionej i zależy od roku produkcji oraz wyposażenia samochodu.
Spis treści
Główny blok bezpieczników i przekaźników

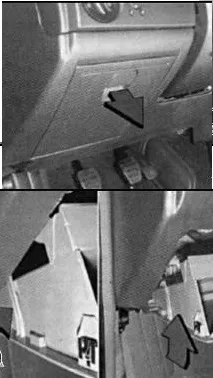

Znajduje się pod deską rozdzielczą, za schowkiem. Aby uzyskać dostęp do bloku, należy zdjąć sam schowek (patrz rysunek).
Zdjęcie – przykład
Schemat bezpieczników
Opis
| 1 | Syrena ostrzegawcza (klakson) |
| 2 | Lewy korektor pochylenia reflektorów |
| 3 | Układ ABS |
| 4 | Wentylator chłodnicy – pierwszy stopień |
| 5 | Prawy korektor pochylenia reflektorów |
| 6 | Zegar, Oświetlenie przestrzeni bagażowej, Oświetlenie wnętrza |
| 7 | Prawe światła postojowe |
| 8 | Światła hamowania, Awaryjne światła ostrzegawcze (kierunkowskazy awaryjne), Sygnał świetlny (mignięcie świateł drogowych) |
| 9 | Wentylator chłodnicy – drugi stopień |
| 10 | Klimatyzacja |
| 11 | Rezerwa |
| 12 | Centralny zamek, System syreny alarmowej |
| 13 | Układ wtryskowy |
| 14 | Pompa paliwowa |
| 15 | Prawe światło drogowe, Lampa kontrolna |
| 16 | Lewe światło drogowe |
| 17 | Przednia wycieraczka i spryskiwacz szyby przedniej, spryskiwacz szyby tylnej |
| 18 | Przeciwmgielne światła przednie |
| 19 | Gniazdo wtykowe 12 V |
| 20 | Lewe światła postojowe |
| 21 | Schowek, Popielniczka, Zapalniczka, Oświetlenie tablicy rejestracyjnej, Tylne światła przeciwmgielne, Światła postojowe |
| 22 | Podgrzewanie tylnej szyby |
| 23 | Wycieraczka tylnej szyby |
| 24 | Układ wentylacji |
| 25 | Zapalniczka, Sygnał ostrzegawczy niezapięcia pasów bezpieczeństwa |
| 26 | Regulacja zewnętrznych lusterek |
| 27 | Kierunkowskazy, Lamy kontrolne kierunkowskazów, Światła ostrzegawcze (awaryjne), Rezerwa paliwa, Wskaźnik temperatury cieczy chłodzącej |
| 28 | Światła cofania |
| 29 | Bezpieczniki zapasowe |
Za zapalniczkę odpowiadają bezpieczniki numer 21 lub 25.
W tym bloku (na górze) znajduje się główna część z przekaźnikami.
Przeznaczenie przekaźników
- Przekaźnik przedniej wycieraczki
- Przekaźnik kierunkowskazów i świateł awaryjnych
- Przekaźnik dla samochodów z wycieraczką lub spryskiwaczem tylnej szyby
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik wyłączający podgrzewanie tylnej szyby
- Funkcja X (zarezerwowana pozycja)
- Przekaźnik syreny (klaksonu)
- Zabezpieczenie termiczne dla elektrycznie sterowanych szyb
- Centralny zamek
- Przekaźnik klimatyzacji
- Przekaźnik korektora reflektorów
Dodatkowy blok przekaźników
Znajduje się za tapicerką, w przestrzeni na nogi przedniego pasażera.
Tutaj mogą znajdować się następujące elementy: przekaźnik układu wtryskowego, przekaźnik pompy paliwowej, przekaźnik dużej mocy.
W niektórych modelach samochodów kilka dodatkowych bezpieczników znajduje się w komorze silnika, na przykład na akumulatorze.
Schemat elektryczny Volkswagena Pointera
Potrzebujesz więcej informacji na temat schematu elektrycznego Volkswagen Pointer? Zapoznaj się z niniejszą instrukcją.
