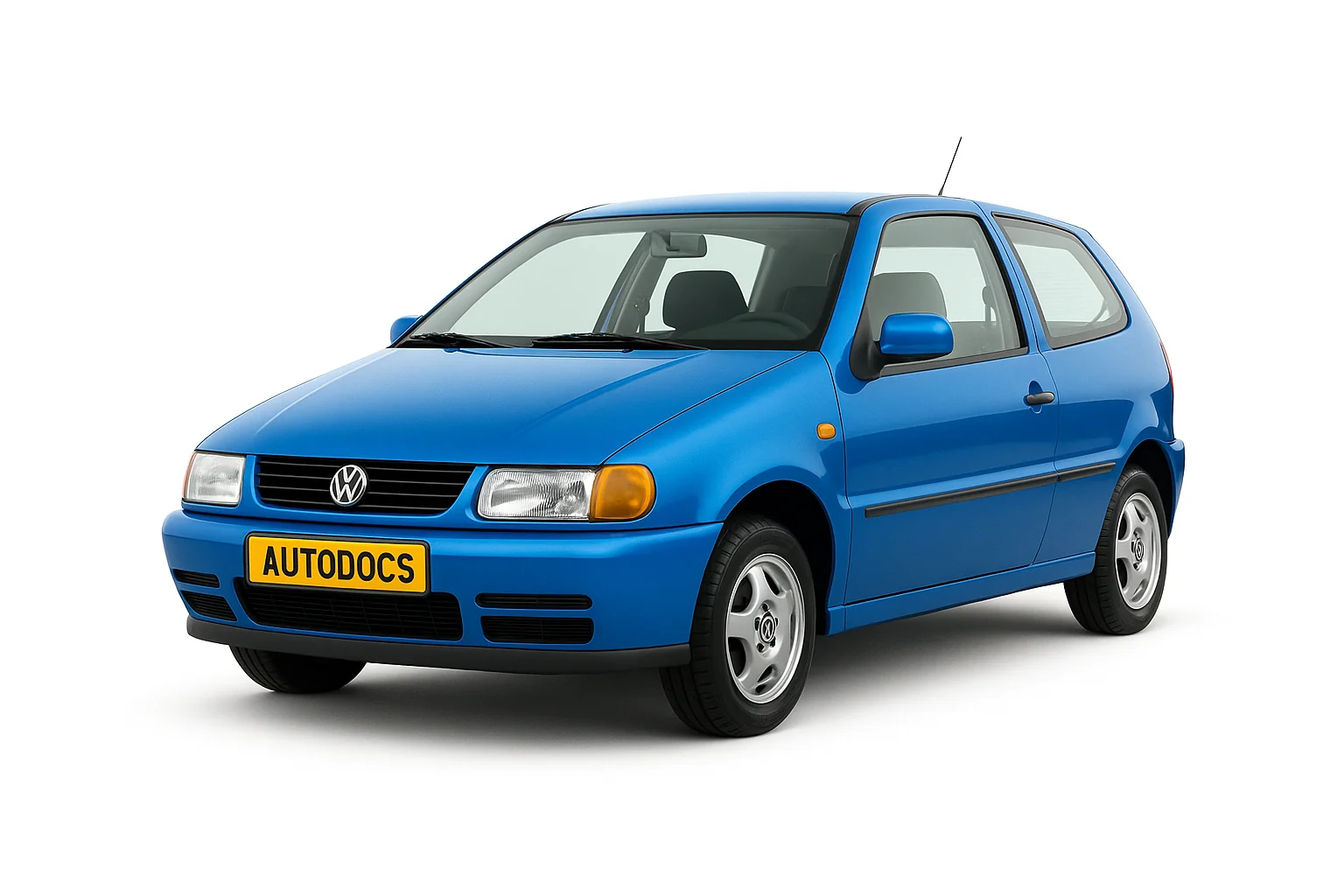

Volkswagen Polo 3 го покоління так само відомий як Polo Classic. Випускався в 1994, 1995, 1996, 1997, 1998, 1999, 2000 та 2001 роках з кузовами седан та хетбек. Ця модель пройшла рестайлінг в 1999. Відповідно, ці зміни торкнулися і електро схеми автомобіля. У нашому матеріалі ми покажемо загальне розташування електронних блоків управління фольксваген поло 3 класик та детально опишемо блоки запобіжників та реле. Окремо виділимо запобіжник прикурювача.
Загальне розташування блоків керування
Схема
Опис
| 1 | Електронний блок керування ABS |
| 2 | Резистор електродвигуна вентилятора обігрівача/кондиціонера-в блоці обігрівача |
| 3 | Блок керування кондиціонером/опалювачем |
| 4 | Акумуляторна батарея |
| 5 | Блок управління центральним замком - у правій частині багажного відділення |
| 6 | Діагностичний роз'єм (DLC)-08/99 |
| 7 | Діагностичний роз'єм (DLC)-09/99> -за попільничкою |
| 8 | Електронний блок керування двигуном - на резонаторі системи впуску |
| 9 | Блок керування електродвигуном вентилятора системи охолодження |
| 10 | Блок запобіжників реле, моторний відсік |
| 11 | Блок запобіжників реле, панель приладів 1 |
| 12 | Блок запобіжників реле, панель приладів 2 |
| 13 | Блок керування ксеноновими фарами (лев.) |
| 14 | Блок керування ксеноновими фарами (прав.) |
| 15 | Блок управління свічками розжарювання біля блоку запобіжників, реле приладової панелі 2 |
| 16 | Реле свічок розжарювання біля блоку запобіжників, реле приладової панелі 2 |
| 17 | Блок управління коректором фар-у лівій частині багажного відділення |
| 18 | Звуковий сигнал - за бампером |
| 19 | Електронний блок керування іммобілайзером |
| 20 | Датчик температури навколишнього повітря |
| 21 | Блок керування підігрівом сидіння водія - під сидінням |
| 22 | Блок управління підігрівом сидіння пасажира-під сидінням |
| 23 | Електронний блок керування SRS |
| 24 | Електронний блок управління КПП - на резонаторі системи впуску |
Блок у салоні
Він знаходиться під панеллю приладу з боку водія і закритий захистом кришкою.
Варіант 1
Схема
Позначення
| 1 | Реле електромагнітної муфти компресора кондиціонера |
| 2 | Реле очищувача омивача заднього скла |
| 3 | |
| 4 | Реле допоміжних ланцюгів запалювання |
| 5 | |
| 6 | Реле-переривник покажчиків повороту |
| 7 | Реле насоса омивача фар |
| 8 | Реле переривчастого режиму роботи очищувача омивача лобового скла |
| 9 | Зумер попередження про залишені включені габарити |
| 10 | Перемичка (задній протитуманний ліхтар) |
| 11 | Перемичка (звуковий сигнал) |
| 12 | Реле паливного насосу |
| 13 | Реле свічок розжарювання |
| 14 | Реле підігрівача впускного колектора |
| F1 | (10A) Ліва фара - ближнє світло, коректор фар-лев. |
| F2 | (10A) Права фара-ближнє світло, коректор фар-прав. |
| F3 | (10A) Лампа підсвічування номерного знака |
| F4 | (15A) Очищувач заднього скла |
| F5 | (15A) Очищувач омивача лобового скла, підігрівач форсунок омивача лобового скла |
| F6 | (20A) Електродвигун вентилятора обігрівача, реле кондиціонера |
| F7 | (10A) Передні та задні габарити-праві |
| F8 | (10A) Передні та задні габарити – ліві |
| F9 | (20A) Обігрівач заднього скла |
| F10 | (15A) Задній протитуманний ліхтар |
| F11 | (10A) Далекий світло-ліва фара |
| F12 | (10A) Далеке світло- права фара |
| F13 | (10A) Звуковий сигнал |
| F14 | (15A) Ліхтарі заднього ходу, дзеркала заднього виду на дверях |
| F15 | (10A) Електроустаткування двигуна |
| F16 | (15A) Комбінація приладів |
| F17 | (10A) Лампи покажчиків повороту |
| F18 | (20A) Паливний насос, кисневий датчик |
| F19 | (30A) Реле електродвигуна вентилятора системи охолодження |
| F20 | (10A) Стоп-сигнали |
| F21 | (15A) Лампи освітлення салону, центральний замок, панель приладів, діагностичний роз'єм |
| F22 | (10A) Аудіосистема, прикурювач |
| F23 | (30A)ABS |
| F24 | (30A)ABS |
| F25 | (50A) Свічки розжарювання |
У цьому виконанні за прикурювач відповідає запобіжник номер 22.
Варіант 2
Схема
Призначення
| 1 | 10A нагрівач кисневого датчика |
| 2 | 5A світло номерний знак |
| 3 | 10A паливний інжектор |
| 4 | 5A габаритний ліхтар LH |
| 5 | 5A габаритний ліхтар RH |
| 6 | 15A двірник заднього вікна |
| 7 | 7.5A індикатори посібника |
| 8 | 5A ABS з EDL/ESP |
| 9 | 5A коректор фар |
| 10 | 7.5A внутрішнє освітлення, світло рукавичного боксу, світло дзеркала марнославства |
| 11 | 5A діагностичний роз'єм, кондиціювання повітря |
| 12 | 10A Фара права |
| 13 | 10A Фара ліва |
| 14 | 10А світлова сигналізація небезпеки |
| 15 | 10А стоп-сигнали |
| 16 | 5А вимикач займання, комутатор |
| 17 | - |
| 18 | 5А дзеркала з підігрівом |
| 19 | 15А сигнал |
| 20 | 10А Телематика |
| 21 | 5A Електронний блок керування КПП |
| 22 | 15А система аварійної сигналізації |
| 23 | 5А EGR, метр маси повітря, додаткове реле нагрівача, реле запальної свічки |
| 24 | 5А вимикач педалі зчеплення (Дизель) |
| 25 | 5А Вимикач рівня селектора (автоматична коробка) |
| 26 | 7.5А кондиціонер, система замикання дверей з центральним керуванням, вікна з електричним склопідйомником, дзеркала з електропідігрівом, навігаційна система |
| 27 | 5А комбінація приладів |
| 28 | 5А пристрій датчика спідометра, пристрій автоматичного блокування двигуна |
| 29 | 7.5А ліхтарі заднього ходу, жиклери омивача з підігрівом, вирівнювання передньої фари |
| 30 | 5А Клапан EGR |
| 31 | 10А керування двигуном |
| 32 | 5А паливний блок керування вимкнення (Дизель) |
| 33 | 10A Електронний блок правління КПП |
| 34 | 10А трансформатор запалювання |
| 35 | 25А люк |
| 36 | 15А керування двигуном |
| 37 | 15А керування двигуном |
| 38 | 25А вікно з електричним склопідйомником водіїв |
| 39 | 25А вікно з електричним склопідйомником пасажирів |
| 40 | 15А паливний насос |
| 41 | 15А центральний замок, система аварійної сигналізації |
| 42 | 15А радіо, навігація |
| 43 | 15А передні та задні протитуманні фари |
| 44 | 15А коректор лівої фари |
| 45 | 15А коректор правої фари |
| 46 | 15А прикурювач |
| 47 | 20А омивач фар |
| 48 | 20А заднє скло з підігрівом |
| 49 | 25А двигун вентилятора з підігрівом |
| 50 | 15А двірники |
| 51 | 15А сидіння з підігрівом |
За прикурювач відповідає запобіжник номер 46 на 15А.
Як видно з прикладу, блок з реле в даному виконанні розташований за блоком із запобіжниками. Тут можуть бути такі елементи:
- Реле аварійної сигналізації
- Реле очищувача омивача лобового скла
- Реле допоміжних ланцюгів запалювання
- Реле паливного насосу
- Реле обігрівача дзеркал заднього виду
Блок під капотом
Він знаходиться у кришці акумуляторної батареї. Складається із запобіжників та плавких вставок високої потужності.
Розшифровка
| 1 | (110A) Генератор |
| 2 | (80A) |
| 3 | (50A) Свічки розжарювання |
| 4 | (50A) Дизель: Свічки розжарювання. (30А) Бензин: Кондиціонер обігрівач |
| 5 | (30A) Система ABS/ESP |
| 6 | (30A) Система ABS/ESP |
| 7 | (30A) Електродвигун вентилятора системи охолодження |
| 8 | (20A) Кондиціонер / обігрівач |
| 9 | (10A) Кондиціонер / обігрівач |
