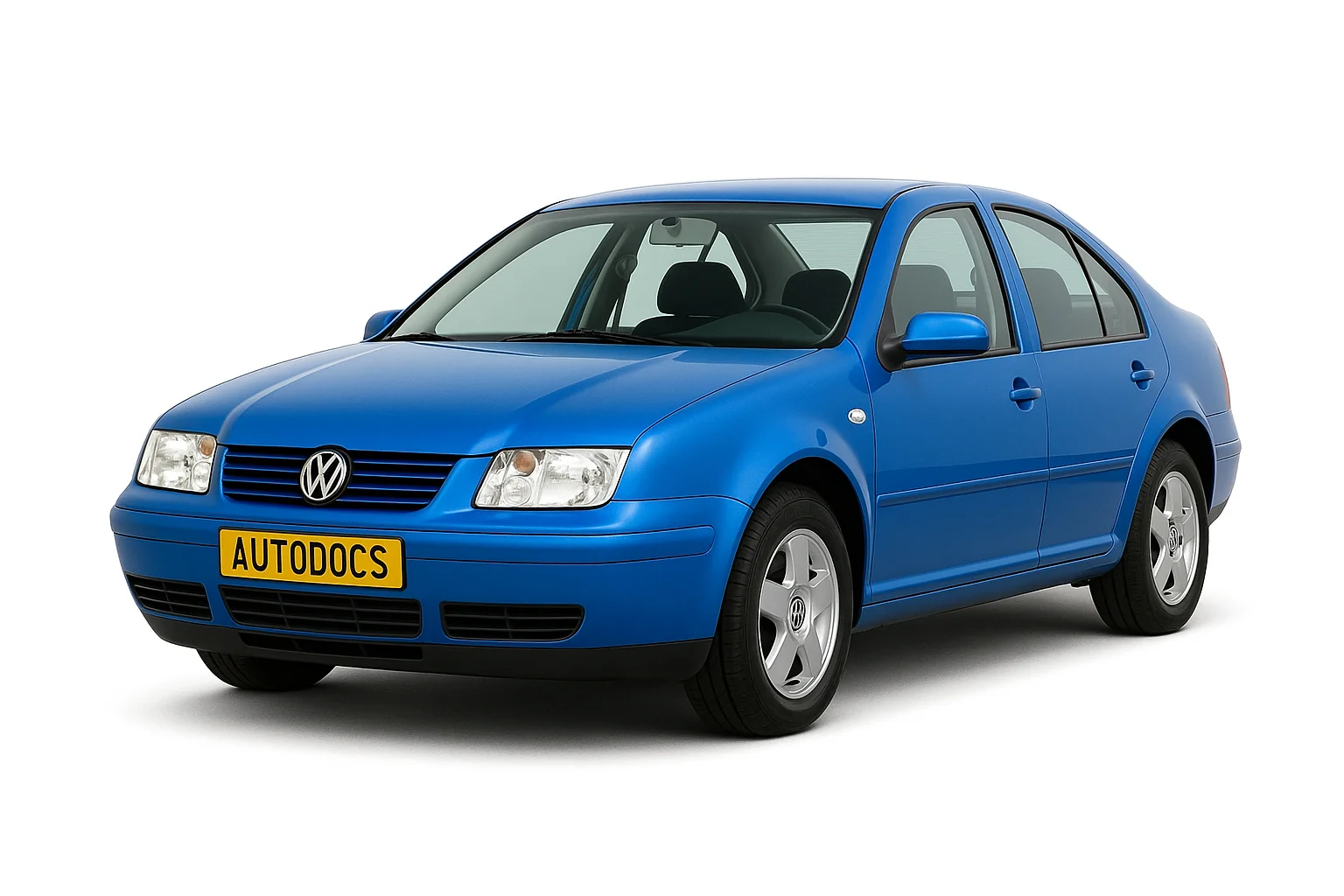

Volkswagen Bora спроектирован на общей базе с vw golf IV. Однако имеет более удлиненный кузов и представляет из себя классический седан. В странах Европы и Америки известен под названием Jetta 4 го поколения. Выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В нашем материале мы покажем расположение блоков предохранителей и реле в фольксваген бора, предоставим их схемы и фотографии с описанием назначения элементов, а так же отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с инструкцией по ремонту и эксплуатации.
Количество предохранителей и реле в блоках, а так же их назначение может отличаться от данного материала и зависит от года выпуска и комплектации Volkswagen Bora и Jetta 4 соответственно.
Блоки в салоне
Главный блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой. На обратной стороне должна находится актуальная схема с обозначением предохранителей.
| № | A | Описание |
|---|---|---|
| F1 | 10 | Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10 | Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5 | Реле противотуманных фар, регулятор освещения |
| F4 | 5 | Лампы фонарей освещения номерного знака |
| F5 | 7,5 | Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5 | Центральная блокировка замков и электрические стеклоподъемники |
| F7 | 10 | Лампы света заднего хода |
| F9 | 5 | АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15 | Электронный блок управления (ЭБУ) |
| F11 | 5 | Щиток приборов |
| F12 | 7,5 | Питание диагностического прибора |
| F13 | 10 | Лампы сигналов торможения |
| F14 | 10 | Лампы освещения салона |
| F15 | 5 | Щиток приборов, система стабилизации движения |
| F18 | 10 | Правая фара (дальний свет) |
| F19 | 10 | Левая фара (дальний свет) |
| F20 | 15 | Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15 | Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5 | Лампа габаритною света (правая фара) |
| F23 | 5 | Лампа габаритного света (левая фара) |
| F24 | 20 | Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25 | Электровентилятор отопителя, кондиционер |
| F26 | 25 | Электрообогрев заднего стекла |
| F27 | 15 | Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15 | Топливный насос |
| F29 | 15 | Электронный блок управления, зажигание |
| F31 | 20 | Автоматическая коробка передач |
| F32 | 10 | Форсунки |
| F34 | 10 | Система управления двигателем |
| F35 | 30 | Гнездо 12 В |
| F36 | 15 | Противотуманные фары |
| F37 | 10 | Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15 | Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15 | Аварийная сигнализация |
| F40 | 20 | Звуковой сигнал |
| F41 | 15 | Предохранитель прикуривателя |
| F42 | 15 | Автомагнитола |
| F43 | 10 | Система управления двигателем |
| F44 | 15 | Обогрев сидений |
За прикуриватель отвечает предохранитель номер 41 на 30А.
Блок с реле
Основной блок с реле находится под самой панелью, со стороны водителя.
| № | Обозначение |
|---|---|
| 1 | основная панель |
| 2 | дополнительная панель |
| К1 | реле звукового сигнала |
| К2 | коммутационное реле контакта «X» |
| K4 | реле топливного насоса |
| K5 | блок управления работой стеклоочистителя |
| K5 | блок управления обогревом сиденья переднего пассажира |
| K6 | блок управления обогревом сиденья водителя |
| K7 | размыкающее реле ламп сигнала торможения |
| K8 | реле прикуривателя |
| k11 | реле света заднего хода и блокировки стартера |
| S37 | дополнительный предохранитель электростеклоподъемников |
| S111 | дополнительный предохранитель противоугонной сигнализации |
| S114 | дополнительный предохранитель противоугонной сигнализации |
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок предохранителей под капотом
Он находится на крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
| № | A | Обозначение |
|---|---|---|
| S131 | 50 | Насос вторичного воздуха |
| S132 | 50 | Система управления двигателя |
| S133 | 40 / 50 | Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110 | Электрооборудование |
| S138 | 110 / 150 | Вывод «В+» генератора |
| S162 | 30 | АБС |
| S163 | 30 | АБС |
| S164 | 30 | Электродвигатель вентилятора системы охлаждения двигателя |
