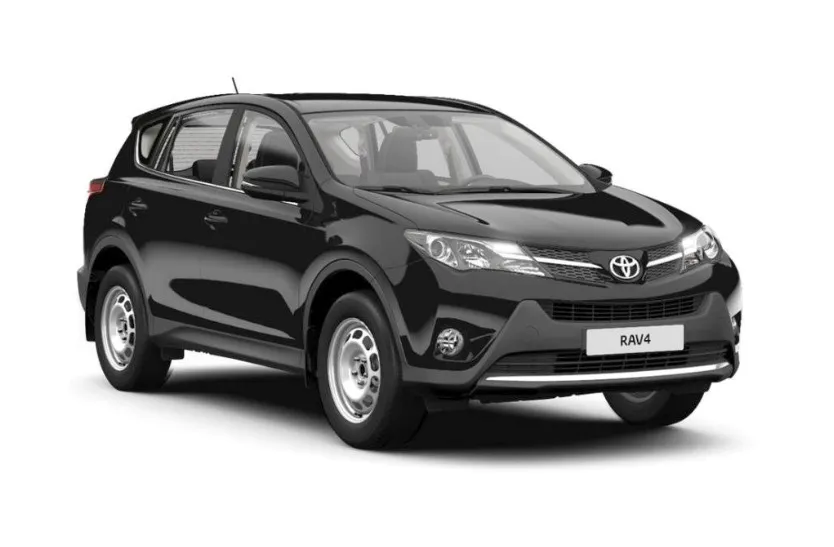

Toyota RAV4 4-го покоління має маркування XA40 / CA40 та випускався у 2013, 2014, 2015, 2016, 2017, 2018 та 2019 році. За цей час модель пройшла оновлення. У цій публікації ми представимо інформацію про розташування електронних блоків управління, детальний опис запобіжників та реле Toyota RAV4 4 покоління зі схемами блоків та фотографіями. Виділимо запобіжник прикурювача.
Порівнюйте позначення елементів зі своїми схемами на захисній кришці блоку.
Зміст
Блоки в салоні
Розташування
Опис
- LHD: Реле освітлення салону (DOME CUT)
- Блок управління коректором фар
- Блок запобіжників / Блок управління електрообладнанням кузова
- Актуатор блокування керма
- Блок управління підсилювачем кермового управління
- Блок реле
- Блок управління навігацією
- Блок управління повним приводом
- Блок управління парктроніком (Clearance Warning)
- Блок управління системами допомоги водієві
- Блок мережевого шлюзу
- Реле склоочисника
- Блок управління системою старт-стоп
- Блок управління селектором коробки передач
- Блок управління подушками безпеки
- Розподільний коннектор
- Підсилювач кондиціонера
- Розподільний коннектор
- RHD: Реле подвійного блокування дверей
Блок запобіжників
Розташований під панеллю приладів. На схемі цей блок позначений під цифрою 3.
| № | A | Призначення |
|---|---|---|
| 1 | – | |
| 2 | 7,5 | STOP – Лампи стоп-сигналу |
| 3 | 10 | S/ROOF – Люк |
| 4 | 5 | AM1 – Запобіжники: “IG1 NO.1”, “IG1 NO.2”, “IG1 NO.3”, “ACC” |
| 5 | 7,5 | OBD – Діагностичний роз’єм |
| 6 | 20 | D/L NO.2 – До Жовтня 2015: Центральний замок, блок управління електрообладнанням кузова |
| 7 | 7,5 | FOG RR – Задній протитуманний світло |
| 8 | 10 | D/L BACK – Центральний замок (двері багажного відсіку) |
| 9 | 15 | P/OUTLET NO.1 – Розетка (прикурювач) |
| 10 | 20 | DOOR D – Склопідйомник з водійського боку |
| 11 | 20 | DOOR R/R – Задній правий склопідйомник |
| 12 | 20 | DOOR R/L – Задній лівий склопідйомник |
| 13 | 15 | WIP RR – Задній склоочисник |
| 14 | 15 | WSH – Передній омивач скла, задній омивач скла |
| 15 | 7,5 | GAUGE – Лампи заднього ходу, внутрішнє дзеркало з автоматичним затемненням, система контролю сліпих зон (Blind Spot Monitor) |
| 16 | 25 | WIP FR – Склоочисник |
| 17 | 5 | SFT LOCK-ACC – Блокування селектора коробки передач |
| 18 | 15 | P/OUTLET NO.2 – Розетка |
| 19 | 7,5 | ACC – Розетки, аудіо система, дзеркала з електроприводом, блок управління електрообладнанням кузова, годинник, датчик струму |
| 20 | 7,5 | PANEL – Вимикач VSC OFF, комбінація приладів, вимикач BSM, вимикач повного приводу, вимикач обігріву зони покоя щіток, система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива, системи допомоги при парковці, вимикачі підігріву сидінь, розетки, вимикач приводу дверей багажника, блок управління кондиціонером, вимикач обігріву заднього скла, аудіо система, кнопки на кермі, підсвітка підстаканників |
| 21 | 10 | TAIL – Габаритний світло, освітлення номерного знака, протитуманний світло |
| 22 | 20 | D/L NO.2 – З Жовтня 2015: Центральний замок, блок управління електрообладнанням кузова |
| 23 | 5 | EPS-IG – Підсилювач кермового управління |
| 24 | 10 | ECU-IG NO.1 – Повний привід (Dynamic Torque Control), датчик положення керма, комбінація приладів, селектор коробки передач |
| 25 | 5 | ECU-IG NO.2 – Блок управління електрообладнанням кузова, система бездротового управління, блокування селектора коробки передач, інтелектуальна система входу та запуску, люк, аудіо система, привід дверей багажника, система контролю тиску в шинах, система контролю сліпих зон (Blind Spot Monitor), система контролю смуг руху (LDA) |
| 26 | 7,5 | HTR-IG – Кондиціонер, обігрів заднього скла |
| 27 | 10 | S-HTR LH – Підігрів лівого сидіння |
| 28 | 10 | S-HTR RH – Підігрів правого сидіння |
| 29 | 7,5 | IGN – Паливний насос, система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива, лампи стоп-сигналу, блокування керма |
| 30 | 7,5 | A/B – Подушки безпеки, система класифікації переднього пасажира |
| 31 | 5 | METER – Комбінація приладів |
| 32 | 7,5 | ECU-IG NO.3 – Генератор, ABS/VSC, обігрів зони покоя щіток, лампи стоп-сигналу, запобіжники: “FAN NO.1”, “FAN NO.2”, “FAN NO.3”, “HTR”, “PTC”, “DEF”, “DEICER” |
За роботу прикурювача відповідає запобіжник номер 9 на 15А.
З іншого боку блока кріпляться додаткові запобіжники.
| № | A | Позначення |
|---|---|---|
| 1 | 30 | P/SEAT F/L – Електропривід лівого сидіння |
| 2 | 30 | PBD – Електропривід дверей багажника |
| 3 | 30 | P/SEAT F/R – Електропривід правого сидіння |
| 4 | 30 | P/W-MAIN – Передні склопідйомники, блок управління склопідйомниками |
Блок реле
| № | Опис |
|---|---|
| R1 | LHD: Протиугонна система (S-HORN) RHD: Освітлення салону (DOME CUT) |
| R2 | Задній протитуманний світло (FOG RR) |
Додаткові елементи
| № | Опис |
|---|---|
| 1 | Блок управління люком |
| 2 | Ресивер центрального замку та системи контролю тиску в шинах Блок управління системою контролю тиску в шинах |
| 3 | Ресивер центрального замку |
| 4 | Трансівер телефону |
| 5 | Блок управління системою допомоги при парковці |
| 6 | Правий датчик системи контролю сліпих зон |
| 7 | Блок управління дверима |
| 8 | Лівий датчик системи контролю сліпих зон |
| 9 | Блок управління паливним насосом |
| 10 | Розподільний коннектор |
| 11 | Аудіо підсилювач |
Блоки під капотом
Розташування
| № | Призначення |
|---|---|
| 1 | Блок запобіжників та реле |
| 2 | Блок управління двигуном |
| 3 | Блок управління свічками накалювання |
| 4 | Блок управління генератором |
| 5 | З Жовтня 2015: Блок управління вентилятором |
| 6 | Реле очищувачів фар |
| 7 | Блок управління коробкою передач |
| 8 | Блок реле |
| 9 | Блок управління форсунками |
| 10 | Контролер безступінчастого підйому клапанів |
| 11 | Актуатор гальм |
| 12 | Реле свічок накалювання |
| 13 | З Жовтня 2015: Реле підігріву палива |
Блок запобіжників та реле
На схемах позначений під цифрою 1 та розташований у лівій частині моторного відсіку.
Варіант 1
| № | A | Позначення |
|---|---|---|
| 1 | 20 | EFI-MAIN NO.1 – 2AR-FE: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2” |
| 25 | EFI-MAIN NO.1 – 3ZR-FE, 3ZR-FAE: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2” | |
| 30 | EFI-MAIN NO.1 – Дизель: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, блок управління коробкою передач, запобіжник: “EFI NO.3” | |
| 2 | 30 | TOWING-B – Роз’єм причепа |
| 3 | 10 | STRG LOCK – Блокування керма |
| 4 | 10 | ECU-B NO.2 – Кондиціонер, комбінація приладів, інтелектуальна система входу та запуску, стельовий модуль |
| 5 | 10 | TURN&HAZ – Комбінація приладів |
| 6 | 20 | EFI-MAIN NO.2 – 2AR-FE: Датчик витрати повітря, паливний насос, задній датчик кисню |
| Дизель: запобіжники: “EFI NO.1”, “EFI NO.2” | ||
| 15 | EFI-MAIN NO.2 – 3ZR-FE, 3ZR-FAE: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива | |
| 7,5 | EFI-MAIN NO.2 – З Жовтня 2015: 2WW: Система розподіленого впорскування палива/система послідовного розподіленого впорскування палива | |
| 7 | 20 | ST NO.2 – До Жовтня 2015: Система запуску |
| 30 | D/L NO.1 – З Жовтня 2015: Двері багажника, комбінація приладів, подвійне блокування, інтелектуальна система входу та запуску, протитуманний світло, склоочисник та омивач, фари, іммобілайзер, освітлення салону, склопідйомники, задній протитуманний світло, індикатор ременя безпеки, подушки безпеки, система запуску, блокування керма, протиугонна система, система контролю тиску в шинах, система бездротового управління | |
| 8 | 30 | ST – Система запуску |
| 30 | ST NO.1 – Система запуску | |
| 9 | 30 | AMP – Аудіо система |
| 30 | AMP/BBC NO.3 – З Жовтня 2015: Аудіо система | |
| 10 | 10 | ETCS – Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 30 | FUEL PMP – З Жовтня 2015: 2WW: Паливний насос | |
| 11 | 10 | S-HORN – До Жовтня 2015: Протиугонна система |
| 30 | BBC NO.2 – З Жовтня 2015 (без телематичної системи): Система старт-стоп | |
| 7,5 | MAYDAY – З Жовтня 2015: Телематична система | |
| 12 | 15 | IG2 – Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, запобіжники: “METER”, “IGN”, “A/B” |
| 13 | 7,5 | AM2 – Система запуску, запобіжник: “IG2” |
| 14 | 7,5 | ALT-S/ICS – Датчик струму, генератор |
| 15 | 10 | HORN – Звуковий сигнал |
| 16 | 25 | EDU – Дизель: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 20 | ST NO.2 – З Жовтня 2015: 3ZR-FAE: Система запуску | |
| 10 | S-HORN – З Жовтня 2015: Протиугонна система | |
| 17 | 30 | D/C CUT – Запобіжники: “DOME”, “ECU-B NO.1”, “RADIO” |
| 18 | 5 | WIPER-S – Перемикач склоочисника, датчик струму, система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 19 | 10 | EFI NO.1 – 3ZR-FE: Датчик витрати повітря, VSV, ACIS VSV, задній датчик кисню, система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 10 | EFI NO.1 – 3ZR-FAE: Система розподіленого впорскування палива/система послідовного розподіленого впорскування палива | |
| 10 | EFI NO.1 – 2AR-FE: Датчик витрати повітря, VSV, ACIS VSV | |
| 10 | EFI NO.1 – 1AD-FTV: Датчик витрати повітря, масляний клапан, EDU, ADD FUEL VLV, EGR, система старт-стоп, свічки накалювання | |
| 10 | EFI NO.1 – 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, датчик витрати повітря, VNT E-VRV | |
| 7,5 | EFI NO.1 – З Жовтня 2015: 2WW: Система розподіленого впорскування палива/система послідовного розподіленого впорскування палива | |
| 20 | 10 | EFI NO.2 – 3ZR-FAE: Датчик витрати повітря, VSV, ACIS VSV, задній датчик кисню, система старт-стоп |
| 10 | EFI NO.2 – 2AR-FE: Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива | |
| 10 | EFI NO.2 – 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик витрати повітря | |
| 15 | EFI NO.2 – З Жовтня 2015: 2WW: Система розподіленого впорскування палива/система послідовного розподіленого впорскування палива | |
| 21 | 10 | H-LP LH-HI – Дальній лівий світло, індикатор дальнього світла |
| 22 | 10 | H-LP RH-HI – Дальній правий світло |
| 23 | 7,5 | EFI NO.3 – Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, блок управління коробкою передач |
| 20 | EFI NO.3 – З Жовтня 2015: 2WW: Система розподіленого впорскування палива/система послідовного розподіленого впорскування палива | |
| 24 | – | |
| 25 | – | |
| 26 | 20 | RADIO – Радіо та аудіо система |
| 27 | 10 | ECU-B NO.1 – Блок управління електрообладнанням кузова, система бездротового управління, датчик положення керма, центральний замок, годинник, електропривід дверей багажника, система контролю тиску в шинах |
| 28 | 10 | DOME – Освітлення салону, освітлення багажного відсіку, персональне освітлення |
| 29 | 10 | H-LP LH-LO – До Жовтня 2015: Галогенові лампи: Ближній лівий світло, коректор фар З Жовтня 2015: Ближній лівий світло, коректор фар |
| 15 | H-LP LH-LO – До Жовтня 2015: HID: Ближній лівий світло, коректор фар | |
| 30 | 10 | H-LP RH-LO – До Жовтня 2015: Галогенові лампи: Ближній правий світло З Жовтня 2015: Ближній правий світло |
| 15 | H-LP RH-LO – До Жовтня 2015: HID: Ближній правий світло | |
| 31 | – | |
| 32 | – | |
| 33 | – | |
| 34 | – | |
| 35 | 50 | FUEL HTR – З Жовтня 2015: 2WW: Підігрів палива |
| 36 | 40 | BBC – Система старт-стоп |
| 37 | 30 | VLVMATIC – Система VALVEMATIC |
| 50 | EFI MAIN – З Жовтня 2015: 2WW: ABS, круїз-контроль, система допомоги при спуску з гори, система допомоги при старті в гору, система старт-стоп, система панорамного огляду, динамічний радар круїз-контролю, TRC, VSC | |
| 38 | 30 | ABS NO.2 – VSC, ABS |
| 39 | 50 | ABS NO.2 – VSC, ABS |
| 40 | 50 | H-LP-MAIN – Запобіжники: “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” |
| 41 | 80 | GLOW – Свічки накалювання |
| 42 | 80 | EPS – Електро підсилювач кермового управління |
| 43 | 120 | ALT – До Жовтня 2015: Бензин: Запобіжники: “STOP”, “S/ROOF”, “AM1”, “OBD”, “D/L NO.2”, “FOG RR”, “D/L BACK”, “P/OUTLET NO.1”, “DOOR D”, “DOOR R/R”, “DOOR R/L”, “WIP RR”, “WSH”, “GAUGE”, “WIP FR”, “SFT LOCK-ACC”, “P/OUTLET NO.2”, “ACC”, “PANEL”, “TAIL”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1”, “ECU-IG NO.2”, “HTR-IG”, “S-HTR LH”, “S-HTR RH”, “IGN”, “A/B”, “METER”, “ECU-IG NO.3” |
| 140 | ALT – До Жовтня 2015: Дизель, (3ZR-FAE з Квітня 2015): З Жовтня 2015: Крім 2WW: Запобіжники: “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FAN NO.1”, “S/HTR R/L”, “DEICER”, “FOG FR”, “S/HTR R/R”, “CDS FAN”, “FAN NO.2”, “HTR”, “STV HTR”, “TOWING-ALT”, “HWD NO.1”, “HWD NO.2”, “H-LP CLN”, “DRL”, “PTC HTR NO.1”, “PTC HTR NO.2”, “PTC HTR NO.3”, “DEF”, “NOISE FILTER”, “STOP”, “S/ROOF”, “AM1”, “OBD”, “D/L NO.2”, “FOG RR”, “D/L BACK”, “P/OUTLET NO.1”, “DOOR D”, “DOOR R/R”, “DOOR R/L”, “WIP RR”, “WSH”, “GAUGE”, “WIP FR”, “SFT LOCK-ACC”, “P/OUTLET NO.2”, “ACC”, “PANEL”, “TAIL”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1”, “ECU-IG NO.2”, “HTR-IG”, “S-HTR LH”, “S-HTR RH”, “IGN”, “A/B”, “METER”, “ECU-IG NO.3” | |
| Реле | ||
| R1 | Блок управління двигуном (EFI-MAIN NO.2) | |
| R2 | Запалювання (IG2) | |
| R3 | Дизель: Блок управління двигуном (EDU), Бензин: Паливний насос (C/OPN), 2WW: Паливний насос (FUEL PMP) | |
| R4 | До Жовтня 2015: Фари (H-LP), З Жовтня 2015: Диммеръ | |
| R5 | Блок управління двигуном (EFI-MAIN NO.1) | |
| R6 | До Жовтня 2015: Диммер | |
| З Жовтня 2015: Крім 2AR-FE: Фари (H-LP), 2AR-FE: Фари / денні ходові вогні (H-LP/DRL) | ||
Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 20 | RADIO – Аудіо система |
| 2 | 10 | ECU-B NO.1 – Блок управління електрообладнанням кузова, система бездротового управління, датчик положення керма, годинник, електропривід дверей багажника, система контролю тиску в шинах, пам’ять положень водія |
| 3 | 10 | DOME – Освітлення салону, персональне освітлення, освітлення багажного відсіку, підсвітка індивідуального дзеркала |
| 4 | – | |
| 5 | 20 | DEICER – Обігрів зони покоя щіток |
| 6 | – | |
| 7 | 7,5 | FOG FR – Протитуманний світло, індикатор протитуманного світла |
| 8 | 30 | AMP – Аудіо система |
| 9 | 30 | ST – Система запуску |
| 10 | 20 | EFI-MAIN NO.1 – Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2” |
| 11 | – | |
| 12 | 15 | IG2 – Система розподіленого впорскування палива /система послідовного розподіленого впорскування палива, запобіжники: “METER”, “IGN”, “A/B” |
| 13 | 10 | TURN&HAZ – Комбінація приладів |
| 14 | 7,5 | AM2 – Система запуску, запобіжник: “IG2” |
| 15 | 10 | ECU-B NO.2 – Кондиціонер, комбінація приладів, система класифікації переднього пасажира, інтелектуальна система входу та запуску |
| 16 | 10 | STRG LOCK – Блокування керма |
| 17 | 30 | D/C CUT – Запобіжники: “DOME”, “ECU-B NO.1”, “RADIO” |
| 18 | 10 | HORN – Звуковий сигнал |
| 19 | 10 | ETCS – Система розподіленого впорскування палива /система послідовного розподіленого впорскування палива |
| 20 | 20 | EFI-MAIN NO.2 – Датчик витрати повітря, паливний насос, задній датчик кисню |
| 21 | 7,5 | ALT-S/ICS – Датчик струму |
| 22 | 10 | MIR HTR – Обігрів дзеркал, система розподіленого впорскування палива/система послідовного розподіленого впорскування палива |
| 23 | 10 | EFI NO.1 – Датчик витрати повітря, VSV, ACIS VSV |
| 24 | 10 | EFI NO.2 – Система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 25 | 10 | H-LP LH-HI – Дальній лівий світло, індикатор дальнього світла |
| 26 | 10 | H-LP RH-HI – Дальній правий світло |
| 27 | – | |
| 28 | 10 | H-LP LH-LO – Ближній лівий світло |
| 29 | 10 | H-LP RH-LO – Ближній правий світло |
| 30 | 30 | CDS FAN – Вентилятор системи охолодження |
| 31 | 50 | HTR – Кондиціонер |
| 32 | 50 | H-LP-MAIN – Денні ходові вогні, запобіжники: “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” |
| 33 | 30 | PTC HTR NO.2 – Допоміжний обігрівач |
| 34 | PTC HTR NO.1 – Допоміжний обігрівач | |
| 35 | 30 | DEF – Обігрів заднього скла, запобіжник: “MIR HTR” |
| 36 | 30 | ABS NO.2 – VSC |
| 37 | 30 | RDI FAN – Вентилятор системи охолодження |
| 38 | 50 | ABS NO.1 – VSC |
| 39 | 80 | EPS – Електропідсилювач кермового управління |
| 40 | 120 | ALT – Запобіжники: “ABS NO.1”, “ABS NO.2”, “PTC HTR NO.1”, “PTC HTR NO.2”, “DEICER”, “HTR”, “RDI FAN”, “CDS FAN”, “FOG FR”, “DEF” |
| 41 | 5 | WIPER-S – Перемикач склоочисника, датчик дощу |
| 42 | 10 | SPARE – Запасний запобіжник |
| 43 | 20 | SPARE – Запасний запобіжник |
| 44 | 30 | SPARE – Запасний запобіжник |
| M1 | Модуль денних ходових вогнів | |
| Реле | ||
| R1 | Блок управління двигуном (EFI-MAIN NO.2) | |
| R2 | Запалювання (IG2) | |
| R3 | Паливний насос (C/OPN) | |
| R4 | Перемичка | |
| R5 | Фари (H-LP) | |
| R6 | Блок управління двигуном (EFI-MAIN NO.1) | |
| R7 | Обігрів заднього скла (DEF) | |
Блок реле
На схемі позначений під цифрою 8. Розташований з правого боку моторного відсіку.
Варіант 1
| № | A | Опис |
|---|---|---|
| 1 | 5 | DRL – Денні ходові вогні |
| 2 | 30 | TOWING-ALT – Роз’єм причепа |
| 3 | 7,5 | FOG FR – Передній протитуманний світло, індикатор протитуманного світла |
| 4 | 10 | NOISE FILTER – Перешкодоподавляючий фільтр |
| 5 | 25 | STV HTR – Допоміжний обігрівач |
| 6 | 10 | S/HTR R/R – З Жовтня 2015: Підігрів заднього сидіння |
| 7 | 20 | DEICER – Обігрів зони покоя щіток |
| 10 | S/HTR R/L – З Жовтня 2015: Підігрів заднього сидіння | |
| 8 | CDS FAN NO.2 – З Жовтня 2015: Дизель: Вентилятор системи охолодження | |
| 9 | – | |
| 10 | 5 | RDI FAN NO.2 – З Жовтня 2015: Дизель: Вентилятор системи охолодження |
| 11 | – | |
| 12 | – | |
| 13 | 10 | MIR HTR – Обігрів дзеркал, система розподіленого впорскування палива/ система послідовного розподіленого впорскування палива |
| 14 | – | |
| 15 | – | |
| 16 | – | |
| 17 | 50 | PTC HTR NO.1 – 600W, 840W: Допоміжний обігрівач |
| 30 | PTC HTR NO.1 – 330W: Допоміжний обігрівач | |
| 18 | 50 | PTC HTR NO.2 – 840W: Допоміжний обігрівач |
| 30 | PTC HTR NO.2 – 330W: Допоміжний обігрівач | |
| 19 | 50 | PTC HTR NO.2 – 840W: Допоміжний обігрівач |
| 30 | PTC HTR NO.2 – 330W: Допоміжний обігрівач | |
| 20 | 30 | CDS FAN – Вентилятор системи охолодження |
| 40 | CDS FAN – З Жовтня 2015: 2WW: Вентилятор системи охолодження | |
| 50 | FAN NO.2 – З Жовтня 2015 : Причіп + Дизель: Вентилятор системи охолодження | |
| 21 | 30 | RDI FAN – Вентилятор системи охолодження |
| 40 | RDI FAN – З Жовтня 2015: 2WW: Вентилятор системи охолодження | |
| 50 | FAN NO.1 – З Жовтня 2015: Причіп + Дизель: Вентилятор системи охолодження | |
| 22 | 50 | HTR – Кондиціонер |
| 23 | 30 | DEF – Обігрів заднього скла, запобіжник: “MIR HTR” |
| 24 | 50 | HWD NO.2 – Обігрів лобового скла |
| 25 | 30 | H-LP CLN – Очищувачі фар |
| 26 | 50 | HWD NO.1 – Обігрів лобового скла |
| Реле | ||
| R1 | Вентилятор системи охолодження (FAN NO.2) | |
| R2 | Передній протитуманний світло (FOG FR) | |
| R3 | Звуковий сигнал | |
| R4 | Обігрівач (HTR) | |
| R5 | Денні ходові вогні (DRL) | |
| R6 | Вентилятор системи охолодження (FAN NO.3) | |
| R7 | Вентилятор системи охолодження (FAN NO.1) | |
| R8 | Обігрів заднього скла (DEF) | |
| R9 | Допоміжний обігрівач (PTC HTR NO.1) | |
| R10 | Допоміжний обігрівач (PTC HTR NO.2) | |
| Обігрів лобового скла (HWD NO.1) | ||
| R11 | Допоміжний обігрівач (PTC HTR NO.3) | |
| Обігрів лобового скла (HWD NO.2) | ||
| R12 | Лампи стоп-сигналу (STOP LP) | |
| R13 | Стартер (ST), (ST NO.1) | |
| R14 | Обігрів зони покоя щіток (DEICER) | |
| Підігрів керма (STRG HTR) | ||
| Обігрів зони покоя щіток / підігрів керма (DEICER/STRG HTR) | ||
| A | ||
| R15 | З Жовтня 2015: Причіп + Дизель: Вентилятор системи охолодження (FAN NO.1), Підігрів заднього сидіння (S/HTR R/L) | |
| R16 | З Жовтня 2015: Підігрів заднього сидіння (S/HTR R/R) | |
| B | ||
| R17 | З Жовтня 2015: Причіп + Дизель: Вентилятор системи охолодження (FAN NO.2), Обігрів сопел омивача скла (WSH NZL HTR) | |
| R18 | Стартер (ST NO.2) | |
| C | ||
| R19 | 330W: Допоміжний обігрівач (PTC HTR NO.1) | |
| 600W: Допоміжний обігрівач (PTC HTR NO.3) | ||
| R20 | Допоміжний обігрівач (PTC HTR NO.2) | |
Варіант 2
| № | Позначення |
|---|---|
| R1 | Передні протитуманні фари (FOG FR) |
| R2 | Муфта компресора кондиціонера (MG / CLT) |
| R3 | Нагрівач PTC (PTC HTR №2) |
| R4 | — |
| R5 | Сигнал |
| R6 | Електро вентилятор охолодження (ВЕНТИЛЯТОР №2). |
| R7 | Нагрівач PTC (PTC HTR №1) |
| R8 | Електро вентилятор охолодження (ВЕНТИЛЯТОР №3). |
| R9 | Стартер (ST) |
| R10 | Електро вентилятор охолодження (ВЕНТИЛЯТОР №1) |
