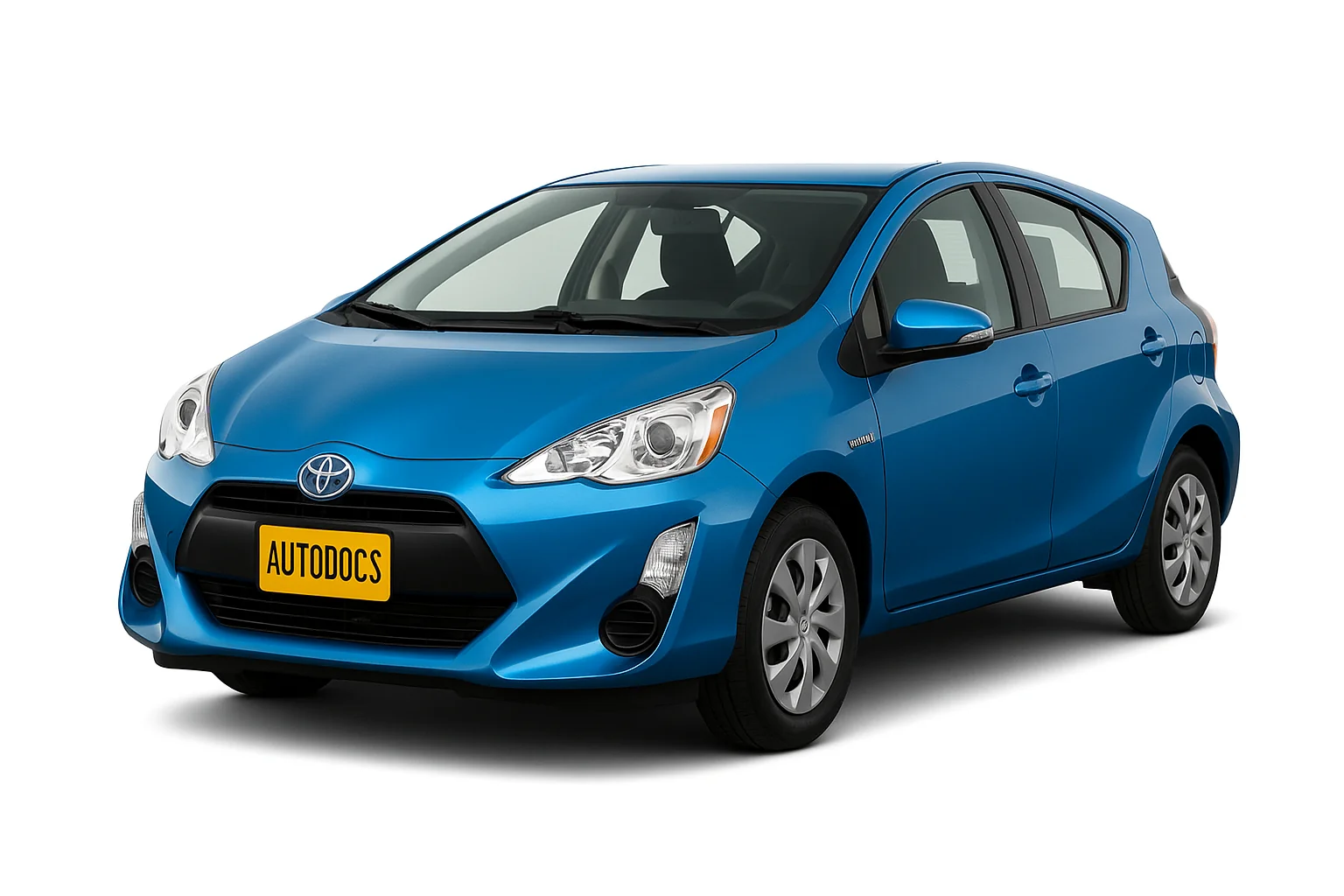

Гібридний автомобіль Toyota Prius C випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 році.У цій статті ви знайдете опис запобіжників та реле Пріус Ц зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Блок у салоні
Блок запобіжників знаходиться зліва під панеллю приладів.
Приклад схеми з кришки блоку
Схема
Опис
| 1 | 10A TAIL – Вогні стоянки, бічні габаритні вогні, задні ліхтарі, ліхтарі номерного знака, передні протитуманні фари, датчик і прилади |
| 2 | 5A PANEL – Підсвічування панелі приладів |
| 3 | 20A DOOR R/R – Задній електричний склопідйомник (правий бік) |
| 4 | 20A DOORP – Передній склопідйомник (правий бік) |
| 5 | 5A ECU-IG NO.1 – Обігрів заднього скла, система попередження про тиск у шинах, головний ЕБУ кузова, гальмівна система, система контролю стійкості автомобіля, система блокування дверей з електроприводом, система інтелектуальних ключів |
| 6 | 5A ECU-IG NO.2 – Електропідсилювач керма |
| 7 | 7,5A HTR-IG – система кондиціювання, обігрівач PTC |
| 8 | 10A GAUGE – Ліхтарі заднього ходу, аудіосистема, система управління блокуванням перемикання передач, люк у даху, керування автомобілем та запис робочих даних, система оповіщення про наближення транспортного засобу |
| 9 | 15A WASHER – Двірники та омивачі лобового скла |
| 10 | 25A WIPER – Двірники та омивач лобового скла |
| 11 | 15A WIPER RR – Двірники та омивач лобового скла |
| 12 | 30A P/W – Склопідйомник |
| 13 | 20A DOOR R/L – Задній електричний склопідйомник (ліва сторона) |
| 14 | 20A DOOR D – Передній електричний склопідйомник (ліва сторона) |
| 15 | 15A CIG – Розетка, Прикурювач |
| 16 | 5A ACC – Головний ЕБУ кузова, аудіосистема, зовнішні дзеркала заднього виду, система керування блокуванням перемикання передач |
| 17 | 25A D/L – Система блокування дверей з електроприводом |
| 18 | 7,5A OBD – Бортова діагностика |
| 19 | 7,5A STOP – Система стартера, система управління блокуванням перемикання передач, система оповіщення про наближення автомобіля, гальмівна система, стоп-сигнали, встановлений нагорі стоп-сигнал |
| 20 | 7,5A AM1 – Стартерна система |
| 21 | 15A FOG FR – Передні протитуманні фари |
| 22 | 25A S/ROOF – Люк |
| 23 | 15A S/HTR – Підігрівачі сидінь, система кондиціювання |
За прикурювач відповідає запобіжник номер 15 на 15А.
Блоки під капотом
Головний блок
Основний блок із запобіжниками та реле під капотом знаходиться з правого боку.
Світлина
Схема із кришки
Схема
Призначення
| 1 | 20A EFI- MAIN – Система розподіленого упорскування палива / система послідовного розподіленого упорскування палива, EFI NO.2 |
| 2 | 10A HORN – Сигнал |
| 3 | 30A IG2 №2, ЛІЧИЛЬНИК. IGN |
| 4 | 7,5A Запасний запобіжник |
| 5 | 15A Запасний запобіжник |
| 6 | 30A Запасний запобіжник |
| 7 | 10A EFI NO.2 – Система багатоточкового упорскування палива / система послідовного багатоточкового впорскування палива |
| 8 | 10A H-LP RH-LO – Права фара (ближнє світло) |
| 9 | 10A H-LP LH-LO – Ліва фара (ближнє світло), датчик та прилади |
| 10 | 10A H-LP RH-HI – Права фара (дальнє світло) |
| 11 | 10A H-LP LH-HI – Ліва фара (дальнє світло), датчик та прилади |
| 12 | 10A IG2 NO.2 – Система розподіленого упорскування палива / система послідовного багатоточкового упорскування палива, перемикачі рульового управління, гальмівна система, система стартера, система інтелектуального ключа, система класифікації пасажирів, система подушок безпеки SRS |
| 13 | 15A DOME – Аудіосистема, керування автомобілем та запис робочих даних, головний ЕБУ кузова, особисті ліхтарі, освітлення багажного відділення |
| 14 | 7,5A ECU-B NO.1 – Головний ЕБУ кузова, система смарт-ключів |
| 15 | 7,5A METER – Датчик та панель приладів |
| 16 | 15A IGN – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 17 | 10A HAZ – Аварійні мигалки |
| 18 | 10A ETCS – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 19 | 20A ABS NO.1 – Тормозна система |
| 20 | 30A ENG W/PMP – Система багатоточкового впорскування палива / система послідовного багатоточкового впорскування палива |
| 21 | 40A H-LP-MAIN – H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система денних ходових вогнів |
| 22 | 30A H-LP CLN – Очищувач фар |
| 23 | 30A ABS MTR NO.1 – Тормозна система |
| 24 | 50A P/I – EFI-MAIN, HORN, IG2 |
| 25 | 7,5A ECU-B NO.2 – Система кондиціювання повітря, манометр та лічильники, система класифікації пасажирів, система попередження про тиск у шинах, система стартера, система смарт-ключів, система блокування дверей з електроприводом |
| 26 | 7,5A AM2 – Стартерна система |
| 27 | 20A STRG LOCK – Система блокування кермового керування |
| 28 | 10A ABS NO.2 – Тормозна система |
| 29 | 30A IGCT-MAIN - IGCT № 2, IGCT № 3, IGCT № 4, PCU, BATT FAN |
| 30 | 30A D/C CUT – КУПОЛ, ЕБУ-B № 1 |
| 31 | 30A PTC HTR NO.1 – Нагрівач PTC |
| 32 | 30A PTC HTR NO.2 – Нагрівач PTC |
| 33 | 30A FAN – Електричний вентилятор охолодження |
| 34 | 30A PTC HTR NO.3 – Нагрівач PTC |
| 35 | 30A DEF – MIR HTR, обігрівач заднього скла |
| 36 | 20A DEICER – Немає ланцюга |
| 37 | 10A BATT FAN – Вентилятор охолодження акумулятора |
| 38 | 10A IGCT NO.2 – Гібридна система |
| 39 | 10A IGCT NO.4 – Гібридна система |
| 40 | 10A PCU – Гібридна система |
| 41 | 10A IGCT NO.3 – Гібридна система |
| 42 | 10A MIR HTR – Обігрівачі зовнішніх дзеркал заднього виду |
Додатковий блок
Встановлюється з лівого боку.
Світлина
Схема
Позначення
- DC/DC 100A Гібридна система
- ABS MTR NO.2 30 Тормозна система
- HTR 40 Система кондиціювання повітря
- EPS 50 Електропідсилювач керма
