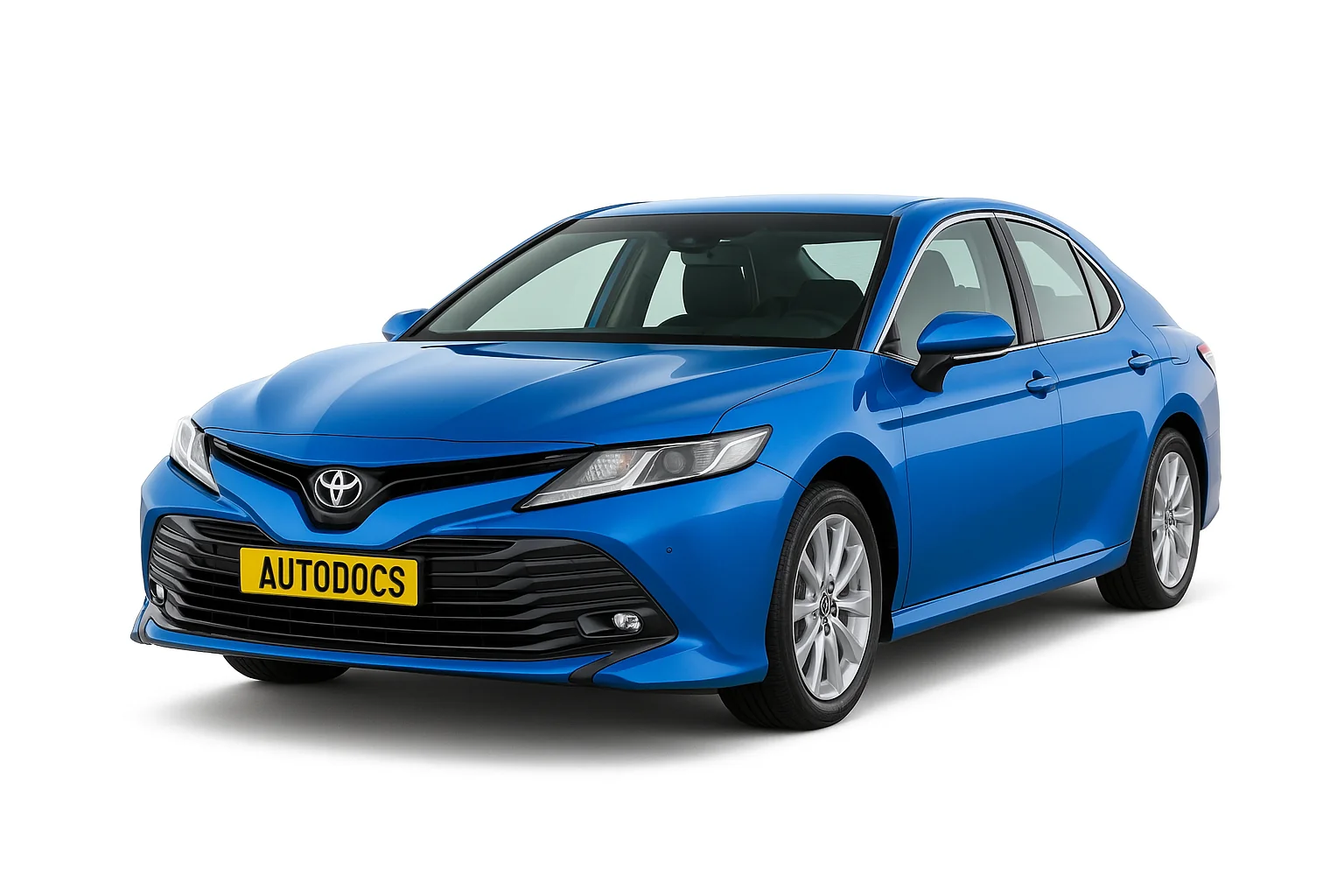

Toyota Camry VX 70 випускався у 2017, 2018, 2019, 2020, 2021, 2022 роках. За цей час модель пройшла рестайлінг. У цій публікації ми покажемо опис запобіжників та реле Тойота Камрі в 70 кузові зі схемами блоків, фотографіями та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Звіряйте актуальне призначення елементів зі своїми схемами на кришці блоків.
Блок у салоні
Він знаходиться зліва під панеллю приладів.
Позначення на кришці
Фото – схема
Опис
| 5А ECU-ACC | АБС |
| Аудіосистема (вбудований підсилювач) | |
| Аудіосистема (підсилювач окремого типу) | |
| Автоматичний кондиціонер | |
| Автоматичний контроль світла | |
| Система заднього направляючого монітора (вбудований підсилювач) | |
| Система заднього напрямного монітора (підсилювач роздільного типу) | |
| Резервне світло | |
| Система контролю сліпих зон | |
| Гальмівний асистент | |
| Комбінований вимірювач | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Управління дверним замком | |
| EBD | |
| Електричне гальмо стоянки | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Відкривання кришки паливного бака | |
| Передня фара | |
| Система допомоги при торканні з підйому | |
| Освітлення | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Внутрішнє світло | |
| Інтуїтивно зрозуміла система допомоги при паркуванні | |
| Нагадування про ключ (без системи смарт-ключів) | |
| Система автоматичного вимкнення світла | |
| Легке нагадування | |
| Пристрій відкриття дверей багажного відділення | |
| Система мультиплексного зв'язку (CAN) | |
| Система навігації (підсилювач окремого типу) | |
| Система спостереження за панорамним оглядом | |
| Розетка | |
| Склопідйомник | |
| Система монітора заднього виду (вбудований підсилювач) | |
| Система монітора заднього виду (підсилювач окремого типу) | |
| Дзеркало з дистанційним керуванням | |
| Система сонцезахисних козирків на даху | |
| Безпека Connect | |
| Попередження про ремень безпеки | |
| Зсувний дах | |
| Система смарт-ключів | |
| SRS | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Заднє світло | |
| Захист від крадіжки | |
| Система попередження про тиск у шинах | |
| ПРОФ | |
| VSC | |
| Система бездротової зарядки | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 5А ECU-B NO.1 | Система іммобілайзера (без системи смарт-ключів) |
| 5А ECU-DCC NO.1 | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| Система допомоги при торканні з підйому | |
| ПРОФ | |
| VSC | |
| 5А ECU-IG1 NO.1 | Shift Lock |
| 5А ECU-IG1 NO.2 | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| Система допомоги при торканні з підйому | |
| ПРОФ | |
| VSC | |
| 5А ECU-IG2 NO.3 | АБС |
| Гальмівний асистент | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Круїз-контроль із динамічним радаром | |
| EBD | |
| Електричне гальмо стоянки | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Система допомоги при торканні з підйому | |
| Система іммобілайзера (без системи смарт-ключів) | |
| Система мультиплексного зв'язку (CAN) | |
| Система попередження зіткнень | |
| Безпека Connect | |
| VSC | |
| 5А EPS-IG1 | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| EPS | |
| Система допомоги при торканні з підйому | |
| ПРОФ | |
| VSC | |
| 5А METER-IG2 | АБС |
| Аудіосистема (вбудований підсилювач) | |
| Аудіосистема (підсилювач окремого типу) | |
| Автоматичний кондиціонер | |
| Система заднього направляючого монітора (вбудований підсилювач) | |
| Система заднього напрямного монітора (підсилювач роздільного типу) | |
| Система контролю сліпих зон | |
| Гальмівний асистент | |
| Заряджання | |
| Комбінований вимірювач | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Круїз-контроль із динамічним радаром | |
| EBD | |
| Електричне гальмо стоянки | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| EPS | |
| Передня фара | |
| Система допомоги при торканні з підйому | |
| Освітлення | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Система іммобілайзера (без системи смарт-ключів) | |
| Інтуїтивно зрозуміла система допомоги при паркуванні | |
| Нагадування про ключ (без системи смарт-ключів) | |
| Попередження про виїзд зі смуги руху | |
| Легке нагадування | |
| Кондиціонер з ручним керуванням | |
| Система навігації (підсилювач окремого типу) | |
| Система попередження зіткнень | |
| Система монітора заднього виду (вбудований підсилювач) | |
| Система монітора заднього виду (підсилювач окремого типу) | |
| Система сонцезахисних козирків на даху | |
| Безпека Connect | |
| Попередження про ремень безпеки | |
| Зсувний дах | |
| Система смарт-ключів | |
| SRS | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Заднє світло | |
| Система попередження про тиск у шинах | |
| ПРОФ | |
| Сигнал повороту та сигнальна лампа аварійної сигналізації | |
| VSC | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 5А PANEL | Освітлення |
| Заднє світло | |
| Система бездротової зарядки | |
| 5А SFT LOCK – ACC | Shift Lock |
| 7,5А AM2 | Система іммобілайзера (із системою смарт-ключів) |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Запуск (без системи смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 7,5А BKUP LP | АБС |
| Аудіосистема (вбудований підсилювач) | |
| Аудіосистема (підсилювач окремого типу) | |
| Система заднього направляючого монітора (вбудований підсилювач) | |
| Система заднього напрямного монітора (підсилювач роздільного типу) | |
| Резервне світло | |
| Система контролю сліпих зон | |
| Гальмівний асистент | |
| Комбінований вимірювач | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Управління дверним замком | |
| EBD | |
| Електричне гальмо стоянки | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Система допомоги при торканні з підйому | |
| Інтуїтивно зрозуміла система допомоги при паркуванні | |
| Система навігації (підсилювач окремого типу) | |
| Система спостереження за панорамним оглядом | |
| Система монітора заднього виду (вбудований підсилювач) | |
| Система монітора заднього виду (підсилювач окремого типу) | |
| VSC | |
| 7,5А DCM | Безпека Connect |
| 7,5А DOME | Джерело живлення |
| 7,5А ECU-IG1 NO.3 | Автоматичний кондиціонер |
| Автоматичне дзеркало антивідблиску EC | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Круїз-контроль із динамічним радаром | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Відкривачка для гаражних воріт | |
| Передня фара | |
| Попередження про виїзд зі смуги руху | |
| Обігрівач дзеркал | |
| Система спостереження за панорамним оглядом | |
| Система попередження зіткнень | |
| Обігрів заднього скла | |
| Система сонцезахисних козирків на даху | |
| Зсувний дах | |
| 7,5А OBD | Роз'єм каналу передачі даних 3 |
| 7,5А S-HORN | Система іммобілайзера (із системою смарт-ключів) |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Захист від крадіжки, Сигнал | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 7,5А STOP | АБС |
| Гальмівний асистент | |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Круїз-контроль із динамічним радаром | |
| EBD | |
| Електричне гальмо стоянки | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Система допомоги при торканні з підйому | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Система попередження зіткнень | |
| Shift Lock | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Стоп сигнал | |
| VSC | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 7,5А TRUNK OPN | Система іммобілайзера (із системою смарт-ключів) |
| Пристрій відкриття дверей багажного відділення | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 10А A/BAG-IG2 | Попередження про ремень безпеки |
| SRS | |
| 10А DOME | Система іммобілайзера (із системою смарт-ключів) |
| Внутрішнє світло | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 10А ECU-B NO.2 | АБС |
| Аудіосистема (підсилювач окремого типу) | |
| Автоматичний кондиціонер | |
| Система заднього напрямного монітора (підсилювач роздільного типу) | |
| Гальмівний асистент | |
| Управління дверним замком | |
| EBD | |
| Електричне гальмо стоянки | |
| Передня фара | |
| Система допомоги при торканні з підйому | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Кондиціонер з ручним керуванням | |
| Система мультиплексного зв'язку (CAN) | |
| Система навігації (підсилювач окремого типу) | |
| Система спостереження за панорамним оглядом | |
| Склопідйомник | |
| Система монітора заднього виду (підсилювач окремого типу) | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Система попередження про тиск у шинах | |
| ПРОФ | |
| VSC | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 10А ECU-DCC NO.2 | АБС |
| Аудіосистема (вбудований підсилювач) | |
| Аудіосистема (підсилювач окремого типу) | |
| Автоматичний кондиціонер | |
| Автоматичне анти відблиск дзеркало EC | |
| 10A S/HTR | Підігрів сидінь |
| 15A P/OUTLET NO.1 | Прикурювач, розетка |
За роботу прикурювача відповідає запобіжник, позначений як P/OUTLET на 15А.
Блок під капотом
Фото – приклад
Розшифровка
| 7,5А EFI NO.2 | Охолоджуючий вентилятор |
| 7,5А P/OUTLET NO.2 | Розетка 2 |
| 10А A/C COMP | Автоматичний кондиціонер |
| 10А DRL | Передня фара |
| 10А ECU-IG2 NO.1 | Круїз-контроль (2GR FKS) |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| 10А ECU-IG2 NO.2 | Система іммобілайзера (із системою смарт-ключів) |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 10А EFI NO.1 | Круїз-контроль (2GR FKS) |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| 10А EFI2 NO.2 | Охолоджуючий вентилятор |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (A25A FKS) | |
| 10А EFI-MAIN NO.4 | Круїз-контроль (A25A FKS) |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (A25A FKS) | |
| 10А ETCS | Круїз-контроль (2GR FKS) |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Управління двигуном (2GR FKS) | |
| 10А FUEL OPN | Відкривання кришки паливного бака |
| 10А HORN | Ріг |
| Система іммобілайзера (із системою смарт-ключів) | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Захист від крадіжки | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) | |
| 10А INJ | Круїз-контроль (2GR FKS) |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| Запалювання | |
| 10А MIR HTR | Обігрівач дзеркал |
| Обігрів заднього скла | |
| 15А H-LP LH | Автоматичний контроль світла |
| Передня фара | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Система автоматичного вимкнення світла | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 15А H-LP RH | Автоматичний контроль світла |
| Передня фара | |
| Система автоматичного вимкнення світла | |
| 15А TV | Аудіосистема (вбудований підсилювач) |
| Аудіосистема (підсилювач окремого типу) | |
| Система заднього направляючого монітора (вбудований підсилювач) | |
| Система заднього напрямного монітора (підсилювач роздільного типу) | |
| Система навігації (підсилювач окремого типу) | |
| Система монітора заднього виду (вбудований підсилювач) | |
| Система монітора заднього виду (підсилювач окремого типу) | |
| 20А A/F HTR | Круїз-контроль (2GR FKS) |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Управління двигуном (2GR FKS) | |
| 20А D INJ | Круїз-контроль (2GR FKS) |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| 20А EFI-MAIN NO.1 | Охолоджуючий вентилятор |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| 20А EFI-MAIN NO.2 | Охолоджуючий вентилятор |
| Круїз-контроль (2GR FKS) | |
| Круїз-контроль (A25A FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (2GR FKS) | |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (2GR FKS) | |
| Управління двигуном (A25A FKS) | |
| 20А IG2-MAIN | Джерело живлення |
| 20А S/HTR MAIN | Підігрів сидіння |
| 20А VVT | Круїз-контроль (A25A FKS) |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (A25A FKS) | |
| 25А D/C CUT | Джерело живлення |
| 25А S/HTR MAIN | Підігрів сидіння |
| 30А ABS NO.2 | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| Система допомоги при торканні з підйому | |
| VSC | |
| 30А EFI-MAIN NO.3 | Круїз-контроль (A25A FKS) |
| Коробка передач з електронним керуванням та індикатор АКП (A25A FKS) | |
| Управління двигуном (A25A FKS) | |
| 30А ST NO.1 | Система іммобілайзера (із системою смарт-ключів) |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Запуск (без системи смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| 30А WIPER | Передній двірник та омивач |
| 50А ABS NO.1 | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| Система допомоги при торканні з підйому | |
| VSC | |
| 50А DEF | Обігрівач дзеркал |
| Обігрів заднього скла | |
| 50А FAN NO.2 | Охолоджуючий вентилятор |
| 50А HTR | Автоматичний кондиціонер |
| Кондиціонер з ручним керуванням | |
| 50А J/BB | Джерело живлення |
| 60А FAN NO.1 | Охолоджуючий вентилятор |
| 60А R/B NO.1 | Джерело живлення |
| 80А EPS | АБС |
| Гальмівний асистент | |
| EBD | |
| Електричне гальмо стоянки | |
| EPS | |
| Система допомоги при торканні з підйому | |
| VSC | |
| 120А ALT | Автоматичний контроль світла |
| Заряджання | |
| Освітлення | |
| Система іммобілайзера (із системою смарт-ключів) | |
| Система автоматичного вимкнення світла | |
| Легке нагадування | |
| Система смарт-ключів | |
| Запуск (з системою смарт-ключів) | |
| Замок кермового керування (з системою смарт-ключів) | |
| Заднє світло | |
| Система бездротової зарядки | |
| Бездротове керування дверним замком (з системою смарт-ключів) | |
| Бездротове керування дверним замком (без системи смарт-ключів) |
