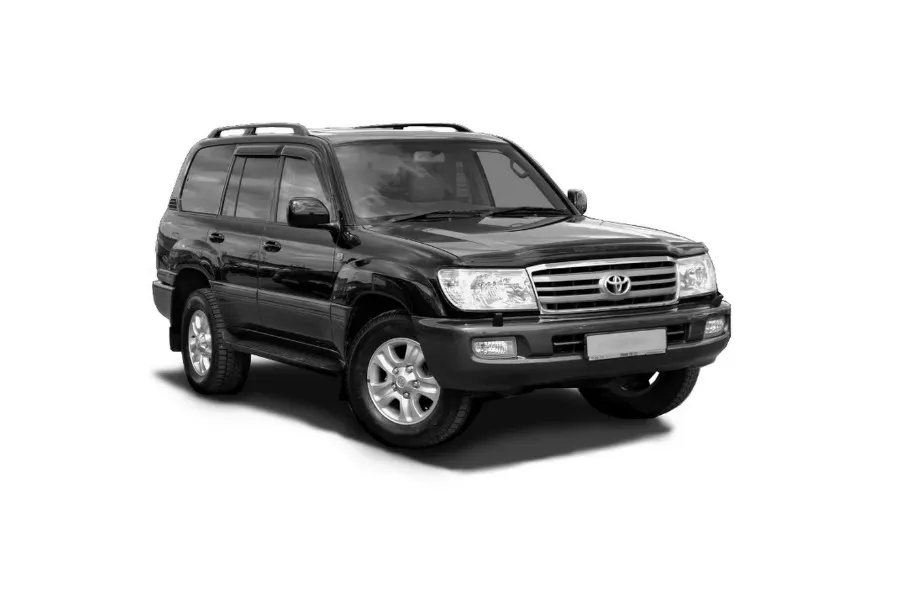

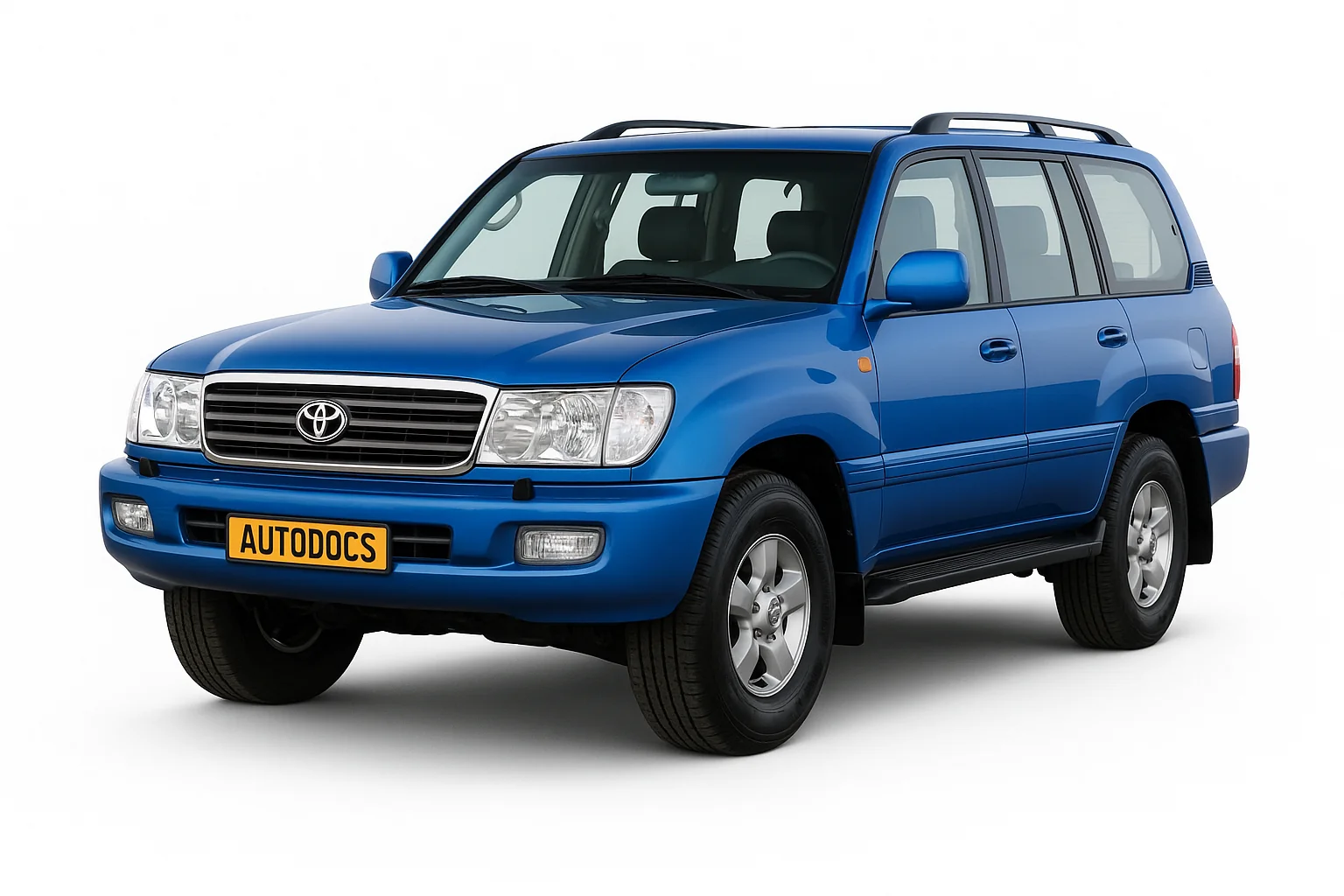

Toyota Land Cruiser 100 та Toyota Land Cruiser 105 вироблявся в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 році. За цей час модель пройшла рестайлінг. У даній публікації ми покажемо розташування електронних блоків управління, опис запобіжників та реле Тойота Ленд Крузер 100 (105) зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Розташування блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та регіону поставки. Звіряйте призначення зі своїми схемами на кришці блоків.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
Ліве кермо (1998 – 2002)
Ліве кермо (2003 – 2007)
Правий руль
Опис
- '98-'02: Реле покажчиків повороту
- '98-'02: Блок запобіжників
'02-'07: Блок запобіжників / Блок кузовної електроніки - '98-'02: Блок керування ABS
- Блок керування регулюванням положення рульової колонки
- Комп'ютер транспондера ключа
- '98-'02: Блок керування блокуванням дверей
- '98-'02: Блок Electronic Toll Collection
- '98-'02: Блок управління підвіскою
- Підсилювач транспондера ключа
- '98-'02: Блок керування панеллю інструментів
- Блок управління протиугінною системою
- Реле автоматичної антени
- Блок управління двигуном та коробкою передач
- Реле блокування міжосьового диференціалу
- '98-'02: Блок управління блокуванням переднього та заднього диференціала
або
Блок управління блокуванням заднього диференціала - '98-'02: Блок управління круїз-контролем
- '98-'02: Розподільний блок (Реле MTR)
'02-'07: Блок запобіжників - '98-'02: Блок керування допоміжним підігрівачем
- '98-'02: Центральний блок керування
- '98-'02: Датчик уповільнення
- Центральний блок подушок безпеки
- '98-'02: Реле активної системи керування висотою розташування кузова (AHC)
- '98-'02: Праве кермо : Таймер підігріву
- '02-'07: Блок керування кондиціонером (за наявності навігації)
- '02-'07: Розподільний блок
- '02-'07: Розподільний блок
- '02-'07: Розподільний блок
- '02-'07: Розподільний блок
- '02-'07: Блок мережевого шлюзу
- '02-'07: Блок управління блокуванням селектора коробки передач
- '02-'07: Блок керування кондиціонером (без навігації)
- '02-'07: Блок управління ABS & BA & TRAC & VSC
Блок запобіжників з лівого боку
На загальній схемі позначено номером 2.
Схема. Варіант 1.
1998 – 2002
Позначення
| 1 | 10A MIRR – Дзеркала з електроприводом |
| 2 | 15A SRS – Подушки безпеки, ремені безпеки з переднатягувачем |
| 3 | 15A CIGAR – Прикурювач , аудіосистема, антена |
| 4 | 10A IGN – Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива, ABS, подушки безпеки, ремені безпеки з натягувачем, попереджувальний світловий сигнал розрядки |
| 5 | 40A POWER – Центральний замок, склопідйомники, люк, сидіння з електроприводом, система регулювання нахилу та висоти рульової колонки |
| 6 | 10A DOME – Освітлення салону, персональне освітлення |
| 7 | 20A AHC-IG – Активна система керування висотою розташування кузова (AHC) |
| 8 | 20A DIFF – Блок управління блокуванням диференціала |
| 9 | 15A GAUGE – Комбінація приладів, сервісні та попереджувальні індикатори, запобіжний зумер, лампи заднього ходу, кондиціонер, блок керування коробкою передач, денні ходові вогні, система бездротового керування |
| 10 | 20/25A WIPER – Склоочисник та омивач, склоочисник та омивач заднього скла |
| 11 | 7,5A I/UP – Система холостого ходу двигуна |
| 12 | 15A FR FOG – Переднє протитуманне світло |
| 13 | 15A STOP – Лампи стоп-сигналу, додатковий стоп-сигнал |
| 14 | 30A RR AC – Задній кондиціонер |
| 15 | 20A DEFOG – Обігрів заднього скла |
| 16 | 15A ECU-B – Система регулювання нахилу та висоти рульової колонки, денні ходові вогні, протиугінна система |
| 17 | 15A TAIL – Габаритне світло, освітлення номерного знака, підсвічування панелі приладів |
| 18 | 15A AHC-B – Активна система керування висотою розташування кузова (AHC) |
| 19 | 10A OBD – Діагностичний роз'єм |
| 20 | 10A RR HTR – Задній обігрівач |
| 21 | 15A ECU-IG – ABS, блокування селектора коробки передач, сидіння з електроприводом, антена, система регулювання нахилу та висоти рульової колонки |
| 22 | 15A PWR OUTLET – Розетка |
За роботу прикурювача та розетки відповідають запобіжники номер 3 та 22 на 15А.
На звороті блоку кріпляться деякі реле.
Схема
Розшифровка
| R1 | Паливний насос (C/OPN) |
| R2 | Паливний насос (FUEL/PMP) |
| R3 | (D/L (L)) |
| R4 | (SPIL/VLV) |
| R5 | Стартер (ST/CUT) |
| R6 | (D/L (U)) |
| R7 | Переднє протитуманне світло (FR FOG) |
| R8 | - |
| R9 | Обігрів заднього скла (DEFOG) |
| R10 | Склопідйомники, люк (POWER) |
| R11 | Задній обігрівач (RR HTR) |
| R12 | Освітлення салону (DOME) |
| R13 | Габаритне світло (TAIL) |
Схема. Варіант 2.
2003 – 2007
Призначення
| 1 | 15A PWR OUTLET – Розетка |
| 2 | 15A CIG – Прикурювач |
| 3 | 7,5A ACC – Підсвічування панелі приладів |
| 4 | 7,5A AM1 – Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива |
| 5 | 20A DEFOG – Обігрів заднього скла |
| 6 | 15A AHC−B – Активна система керування висотою розташування кузова (AHC) |
| 7 | 20A FUEL HTR – Підігрів палива |
| 8 | 7,5A POWER HTR – Допоміжний обігрівач |
| 9 | 20A AHC−IG – Активна система керування висотою розташування кузова (AHC) |
| 10 | 10A EFI NO.2 – Система зниження токсичності |
| 10A ECD NO.2 – Система зниження токсичності | |
| 11 | 10A GAUGE1 – Комбінація приладів |
| 12 | 10A ECU−IG1 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 13 | 10A ECU-B1 – Навігаційна система |
| 14 | 15A DBL LOCK – Система подвійного блокування |
| 15 | 30A BATT CHARGE – Система заряджання причепа |
| 16 | 15A A/C – Кондиціонер |
| 17 | 15A STOP – Лампи стоп-сигналу |
| 18 | 7,5A OBD−2 – Діагностичний роз'єм |
| 19 | 7,5A IDEL UP – Система холостого ходу двигуна |
| 20 | 30A LH SEAT - Електропривод лівого сидіння |
| 21 | 25A DOOR – Центральний замок, склопідйомники |
| 22 | 25A SUN ROOF – Люк |
| 23 | 15A RR WIPER – Задній склоочисник |
За роботу прикурювача та розетки відповідають запобіжники номер 1 та 2 на 15А.
Схема реле зі зворотного боку блоку
Призначення
- R1 – Обігрів заднього скла (DEFOG)
- R2 – Запалювання (IG1 NO.2)
- R3 – Запалювання (ACC)
- R4 – Освітлення салону (DOME)
Блок запобіжників з правого боку
На схемі позначено за номером 17. Знаходиться під панеллю приладів.
Схема
2002 – 2007
Опис
| 1 | 10A ECU−B2 – Центральний замок, склопідйомники |
| 2 | 20A DIFF – система повного приводу |
| 3 | 15A WASHER – Омивач скла |
| 4 | 10A RADIO – Аудіосистема |
| 5 | 10A DOME – Освітлення салону |
| 6 | 40A VGRS – Рульове керування зі змінним передавальним числом |
| 7 | 20A P/W (FL) – Передній лівий склопідйомник |
| 8 | 20A P/W (RL) – Задній лівий склопідйомник |
| 9 | 25A WIPER – Склоочисник |
| 10 | 10A ECU−IG2 – Задній кондиціонер |
| 11 | 15A SEAT HTR – Підігрів сидінь |
| 12 | 10A GAUGE2 – Лампи заднього ходу |
| 13 | 7,5A MET – Комбінація приладів |
| 14 | 7,5A ING – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 15 | 7,5A SECURITY – Протиугінна система |
| 16 | 20A P/W (RR) – Задній правий склопідйомник |
| 17 | 20A P/W (FR) – Передній правий склопідйомник |
| 18 | 30A BATT CHARGE – Система заряджання причепа |
| 19 | - |
| 20 | 20A TIL&TEL – Система регулювання нахилу та висоти рульової колонки |
| 21 | 30A RR A/C – Задній кондиціонер |
| 22 | 30A RH SEAT – Електропривод правого сидіння |
Схема реле зі зворотного боку блоку
Розшифровка
- R1 – Лампи стоп-сигналу (STOP LP)
- R2 –
- R3 – Запалювання (IG1 NO.3)
- R4 – Відсікання запалювання (ACC CUT)
Додаткові елементи
Схема
Позначення
- Блок керування люком
- RHD: Блок керування дзеркалами з електроприводом
- Підсилювач аудіосистеми
- Підсилювач кондиціонера
- Реле заднього вентилятора
- Варіант 1: Реле заднього склоочисника
- Реле зчіпного пристрою
- Реле причепа
- Блок керування паливним насосом
- Реле вибору паливного насосу
- Реле примусового увімкнення додаткового паливного насоса
- '02-'07: Блок керування монітором заднього виду
- '02-'07: Блок керування навігацією
- Реле заднього обігрівача
- Керуючий клапан
- LHD: Блок керування дзеркалами з електроприводом
- Варіант 2: Реле заднього правого склоочисника
- Варіант 2: Реле заднього лівого склоочисника
Блоки під капотом
Розташування
Загальна схема розташування блоків під капотом
Опис
- Блок керування форсунками (EDU)
- Головне реле лебідки
- Реле свічок розжарювання
- Блок запобіжників та реле
- Блок силових запобіжників
- Блок керування лівою фарою
- Реле допоміжного обігрівача
- Реле-вимикач за температурою рідини, що охолоджує
- Реле вентилятора кондиціонера
- Реле очисників фар
- Блок керування правою фарою
- Блок силових запобіжників (холодна зона)
- Реле денних ходових вогнів №3
- Реле підігрівача на впуску
Блок запобіжників та реле
Розташований зліва, поруч з акумулятором.
Варіант 1
Схема
1998 – 2002
Призначення
| Запобіжники | |
| 1 | 20A AM1 NO.2 – Система запуску, покажчики повороту, аварійна сигналізація, запобіжники: ”CIGAR”, ”ECU-IG”, ”MIRR”, ”SRS” |
| 2 | 20A AC – Кондиціонер |
| 3 | 10A POWER HTR – Допоміжний обігрівач |
| 4 | 15A SEAT HTR – Підігрів сидінь |
| 5 | 20A FUEL HTR – Підігрів палива |
| 6 | 15A MIR HTR – Обігрів дзеркал |
| 7 | 20A HEAD CLNER – Очищувачі фар |
| 8 | 20A CDS FAN – Вентилятор системи охолодження |
| 9 | 20A EFI – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система зниження токсичності, паливний насос |
| 20A ECD – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 10 | 10A HORN – Звуковий сигнал |
| 11 | 15A THROTTLE – Електронна система управління дросельною заслінкою |
| 12 | 20A RADIO – Аудіосистема |
| 13 | 15A HAZ-TRN – Аварійна сигналізація, покажчики повороту |
| 14 | 30A AM2 – Система запуску, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, запобіжник ”IGN” |
| 15 | 20A ECU-B1 – Центральний замок, склопідйомники, задній склоочисник та омивач, система бездротового керування, дзеркала з електроприводом, комбінація приладів, кондиціонер, система автоматичного освітлення, протиугінна система |
| 16 | 20A HEAD (LH-UPR) – Далеке ліве світло |
| 17 | 20A HEAD (RH-UPR) – Далеке праве світло |
| 18 | 10A HEAD (LH-LWR) – Ближнє ліве світло, переднє протитуманне світло |
| 19 | 10A HEAD (RH-LWR) – Ближнє праве світло |
| 20 | 40A 1998-1999: ABS |
| 50A 2000-2003: ABS | |
| 21 | 50A AHC – Активна система керування висотою розташування кузова (AHC) |
| 22 | 50A ACC – Запобіжник “PRW OUTLET” |
| 23 | 80A AM1 NO.1 – Система заряджання, запобіжники: ”AM1 NO.2”, ”GAUGE”, ”WIPER” |
| 24 | 60A HTR – Кондиціонер |
| 25 | 80A GLOW – Система передпускового підігріву двигуна |
| 26 | 40A ABS |
| 27 | 30A STARTER – Система запуску |
| Реле | |
| R1 | Муфта компресора кондиціонера (MG CLT) |
| R2 | Обігрів дзеркал (MIR HTR) |
| R3 | Допоміжне реле (ACC) |
| R4 | Активна система керування висотою розташування кузова (AHC) |
| R5 | Запалювання (IG1 NO.1) |
| R6 | Запалювання (IG1 NO.2) |
| R7 | ABS (ABS SOL) |
| R8 | Блок керування двигуном (EFI) |
| Блок керування двигуном (ECD) | |
| R9 | Звуковий сигнал |
| R10 | Діммер (перемикач освітлення) |
| R11 | Стартер |
| R12 | ABS (ABS MTR2) |
| R13 | Фари (HEAD) |
| R14 | ABS (ABS MTR1) |
Варіант 2
Схема
2003 – 2007
Позначення
| 1 | - |
| 2 | - |
| 3 | - |
| 4 | - |
| 5 | 7,5A ST1 – 2002-2005: Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива |
| 7,5A WIP-S - 2006-2007: - | |
| 6 | 30A TOWING – Освітлення причепа |
| 7 | 15A MIR HTR – Обігрів дзеркал |
| 8 | 10A RR HTR – Задній обігрівач |
| 9 | 15A HAZ−TRN – Аварійна сигналізація, покажчики повороту |
| 10 | 7,5A ALT-S – Система заряджання |
| 11 | 20A NV−IR |
| 12 | 15A FR FOG – Протитуманне світло |
| 13 | 30A TOWING BRK – Освітлення причепа (лампи стоп-сигналу) |
| 14 | 20A HEAD CLNER – Очищувачі фар |
| 15 | 10A FR−IG – Система заряджання |
| 16 | 7,5A PANEL – Підсвічування панелі приладів |
| 17 | 30A TOWING TAIL – Освітлення причепа (габаритне світло) |
| 18 | 15A TAIL – Габаритне світло |
| 19 | 30A BAT – Запобіжник: “ECU-B2” |
| 20 | 7,5A TEL – Телефон |
| 21 | 30A AMP – Аудіосистема |
| 22 | 25A EFI NO.1 – Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива |
| 25A ECD NO.1 – Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива | |
| 23 | 15A AM2 – Запобіжник: “IGN” |
| 24 | 10A ETCS – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 25 | 10A HORN – Звуковий сигнал |
| 26 | - |
| 27 | 10A HEAD (RH−LWR) – Близьке праве світло |
| 28 | 10A HEAD (LH−LWR) – Ближнє ліве світло |
| 29 | 20A HEAD (RH−UPR) – Далеке праве світло |
| 30 | 20A HEAD (LH−UPR) – Далеке ліве світло |
| 31 | 40A ABS |
| 32 | 50A ABS |
| 33 | 50A AHC – Активна система керування висотою розташування кузова (AHC) |
| 34 | 30A STARTER – Система запуску |
| 35 | SHORT PIN A - Запобіжники: "BAT", "AMP" |
| 36 | SHORT PIN B - Запобіжники: "HAZ-TRN", "ALT-S" |
| 37 | 80A GLOW – Система передпускового підігріву двигуна |
| Реле | |
| R1 | Нагрівач (HTR) |
| R2 | ABS (ABS MTR1) |
| R3 | ABS (ABS MTR2) |
| R4 | ABS (ABS SOL) |
| R5 | Блок керування двигуном (EFI) |
| Блок керування двигуном (ECD) | |
| R6 | Активна система керування висотою розташування кузова (AHC) |
| R7 | Паливний насос (C/OPN) |
| R8 | Паливний насос (F/PUMP) |
| R9 | Стартер (ST) |
Реле
Схема
Розшифровка
| R1 | Реле-вимикач за температурою рідини, що охолоджує |
| R2 | Муфта компресора кондиціонера (MG CLT) |
| R3 | Вентилятор системи охолодження (CDS FAN) |
| R4 | Звуковий сигнал |
| R5 | Фари (HEAD) |
| R6 | Далеке світло (HEAD HI) |
| R7 | Обігрів дзеркал (MIR HTR) |
| R8 | Задній обігрівач (RR HTR) |
| R9 | Підсвічування панелі приладів (PANEL) |
| R10 | Переднє протитуманне світло (FR FOG) |
| R11 | Запалювання (IG NO.1) |
| R12 | Габаритне світло (TAIL) |
Блок на АКБ
На плюсовій клемі акумуляторної батареї кріпиться блок запобіжників виконаний у вигляді плавких вставок.
Схема
Опис
Варіант 1
1998 – 2002
| 1 | 100A J/B NO.2 – Запобіжники: ”ECU-B”, ”FR FOG”, ”DEFOG”, ”AHC-B”, ”TAIL”, ”STOP”, ”DOME”, ”POWER”, ”OBD” , ”RR AC” та ”RR HTR” |
| 2 | 140A ALT – Запобіжники: ”J/B NO.2”, ”MIR HTR”, ”AM1 NO.1”, ”ACC”, ”CDS FAN”, ”HTR” та ”ABS NO.1” |
| 3 | 100A MAIN – Запобіжники: “ECU-B”, “FR FOG”, “DEFOG', “AHC-B”, “OBD”, “TAIL”, “STOP”, “DOME\ TOWER”, “RR AC”, “ RR HTR” |
| 4 | 7,5A ALT-S – Система заряджання |
Варіант 2
2003 – 2007
| 1 | 50A HTR – Кондиціонер / обігрівач |
| 2 | 120A J/B NO.1 – Реле “IG1 NO.1”, реле “TAIL”, запобіжники: “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”, “FR FOG” |
| 3 | 120A J/B NO.2 – Реле “IG1 NO.2”, реле “ACC”, запобіжники: “DEFOG”, “AM1”, “LH SEAT”, “STOP”, “ECU-B1”, “SUN ROOF” , “OBD-2”, “DOOR” |
| 4 | 120A J/B NO.3 – Реле “IG1 NO.3”, запобіжники: “SECURITY”, “TIL & TEL”, “RH SEAT”, “RR A/C”, “P/W (RR)”, “ P/W (RL)”, “P/W (FR)”, “P/W (FL)” |
| 5 | 120A MAIN – Реле “HEAD HI”, реле “HEAD”, запобіжники: “ABS NO.1”, “ABS NO.2”, “SHORT PIN A”, “EFI OR ECD NO.1”, “SHORT PIN B” , “AM2”, “STARTER”, “HORN”, “ECTS” |
| 6 | 140A ALT - Запобіжники: "J/B NO.1", "J/B NO.2", "J/B NO.3", "HTR" |
