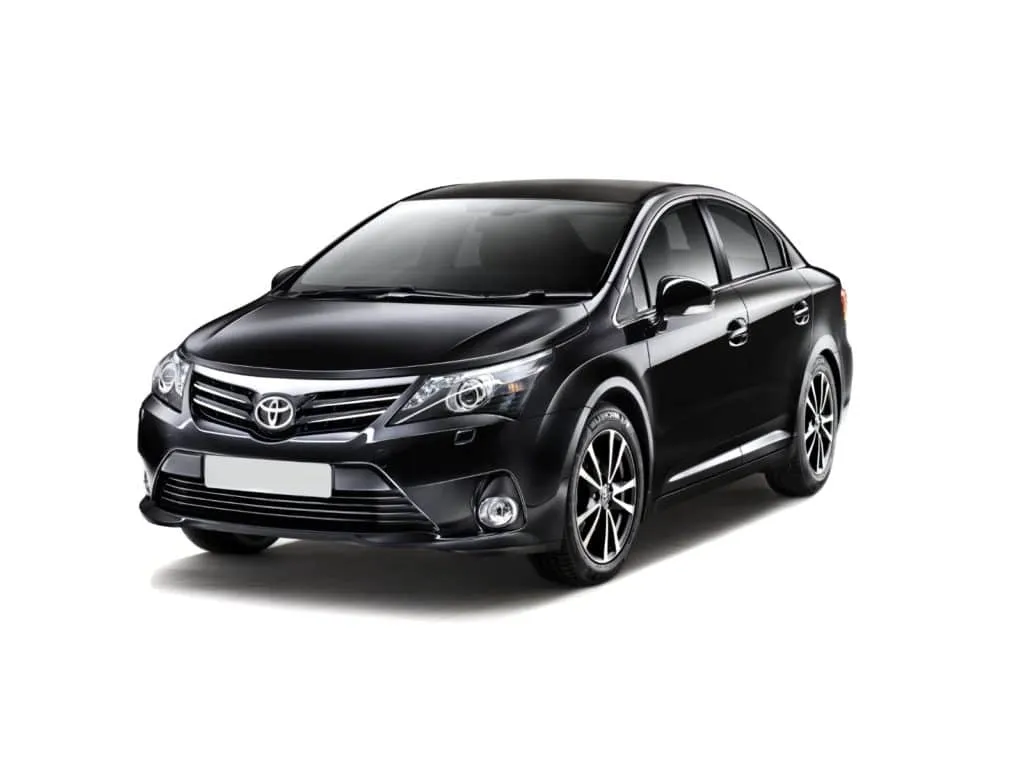

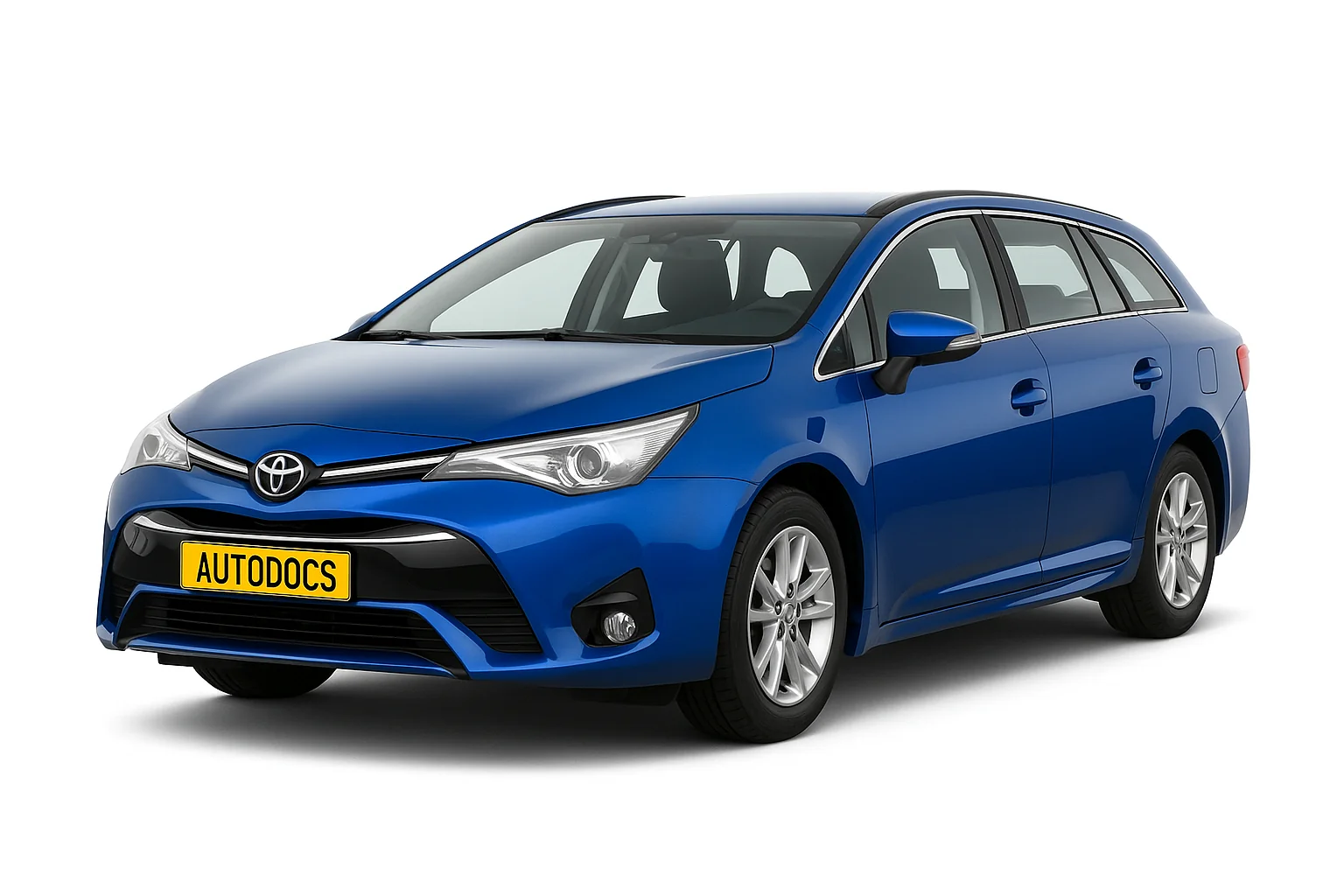

Toyota Avensis 3 покоління (T27/T270) – популярний японський автомобіль, який випускався з 2009 по 2018 рік (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018). Доступний у кузовах седан та універсал, Avensis T27 комплектувався як бензиновими, так і дизельними двигунами. У цьому посібнику ви дізнаєтеся: де знаходяться блоки запобіжників Toyota Avensis 3, як розташовані реле, призначення кожного елемента. Детальні схеми та фотографії допоможуть швидко знайти потрібний запобіжник, включаючи запобіжник прикурювача. Повний опис блоків управління та електронних компонентів зробить ремонт автомобіля простішим.
Виконання блоків та призначення елементів у них може відрізнятися від представленого. Звіряйте призначення зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
| № | Опис |
|---|---|
| 1 | Блок запобіжників / Блок управління електрообладнанням кузова |
| 2 | Додатковий блок запобіжників |
| 3 | Блок управління активним освітленням (AFS) Блок управління коректором фар (без AFS) |
| 4 | Розподільчий коннектор |
| 5 | Актуатор блокування керма |
| 6 | Блок управління підсилювачем кермового управління |
| 7 | Підсилювач транспондера ключа |
| 8 | Розподільчий блок |
| 9 | Розподільчий блок |
| 10 | Реле склоочисника |
| 11 | Блок управління живленням |
| 12 | Блок управління системою “Старт-Стоп” |
| 13 | Блок реле №1 |
| 14 | Розподільчий коннектор |
| 15 | Розподільчий коннектор |
| 16 | Блок реле №2 |
| 17 | Блок управління подушками безпеки |
| 18 | Підсилювач кондиціонера |
| 19 | RHD: Реле подвійного блокування дверей |
Блок запобіжників
Він знаходиться в салоні під панеллю з лівого боку.
| № | A | Призначення |
|---|---|---|
| 1 | 7,5 | AM1 – Система запуску, запобіжники: “ACC”, “CIG”, “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR” |
| 2 | 15 | FR FOG – До лютого 2013, з Травня 2015: Протитуманні фари |
| 7,5 | FR FOG – Лютий 2013 – Травень 2015: Протитуманні фари | |
| 3 | 7,5 | DRL – Денні ходові вогні |
| 4 | 25 | ACC-B – Запобіжники: “CIG”, “ACC” |
| 5 | 25 | DOOR – Система блокування замків дверей, система подвійного замикання |
| 6 | – | |
| 7 | 10 | STOP – Стоп-сигнали, верхній стоп-сигнал, антиблокувальна гальмівна система, VSC+, розподілена система вприску палива / послідовна розподілена система вприску палива, автоматична трансмісія, система блокування перемикання передач, система запуску |
| 8 | 7,5 | OBD – Діагностичний роз’єм |
| 9 | 10 | ECU-IG NO.2 – Вогні заднього ходу, система зарядки, аварійна сигналізація, обігрівач заднього скла, індикатор непристебнутого ременя безпеки переднього пасажира, індикатор “PASSENGER AIRBAG”, система кондиціонування повітря, AFS, система відображення заднього виду, датчик системи допомоги при парковці Toyota |
| 10 | 10 | ECU-IG NO.1 – Основний корпус ECU, інтелектуальна система входу та запуску, електричні вентилятори системи охолодження, система блокування перемикання передач, штора панорамного даху, внутрішнє дзеркало заднього виду з автоматичним захистом від засліплення, антиблокувальна гальмівна система, датчик кермового управління, датчик швидкості рискання та перевантаження, VSC+. очищувач фар. система підготовки до аварійної ситуації. LKA. система підтримки водія |
| 11 | 15 | WASHER – Омивач лобового скла, омивач заднього скла |
| 12 | 15 | RR WIPER – Задній склоочисник |
| 13 | 30 | WIPER – Склоочисники лобового скла, датчик дощу |
| 14 | 10 | HTR-IG – Система кондиціонування повітря |
| 15 | 15 | SEAT HTR – До Травня 2015: Обігрівачі сидінь |
| 20 | SEAT HTR – З Травня 2015: Обігрівачі сидінь | |
| 16 | 7,5 | METER – Комбінація приладів |
| 17 | 7,5 | IGN – Система блокування кермового управління, система подушок безпеки SRS, розподілена система вприску палива / послідовна розподілена система вприску палива, автоматична трансмісія, система запуску |
| 18 | 7,5 | RR FOG – Задній протитуманний вогник |
| 19 | – | |
| 20 | 30 | TI&TE – Регулювання нахилу та вильоту кермового колеса |
| 21 | 10 | MIR HTR – Обігрів зовнішніх дзеркал заднього виду |
| 22 | – | |
| 23 | 7,5 | ACC – Зовнішні дзеркала заднього виду, система блокування перемикання передач, аудіосистема, основний корпус ECU, електрична розетка |
| 24 | 15 | CIG – Прикурювач |
| 25 | 20 | SHADE – Штора панорамного даху |
| 26 | 20 | RR DOOR – Задній правий склопідйомник |
| 27 | 20 | RL DOOR – Задній лівий склопідйомник |
| 28 | 20 | P FR DOOR – Склопідйомник з боку переднього пасажира |
| 29 | 10 | ECU-IG NO.3 – Датчик системи допомоги при парковці Toyota, AFS, обігрів зони щіток склоочисників лобового скла, електричний стояночний гальмо, ремінь безпеки з предаварійною системою, підрульовий перемикач передач, регулювання кермового колеса за нахилом та вильотом, електричний підсилювач кермового управління |
| 30 | 7,5 | PANEL – Вимикач системи кондиціонування повітря, аудіосистема, підсвітка важеля перемикання передач Multidrive або автоматичної трансмісії, підсвітка бардачка, система ручного вмикання/вимикання подушки безпеки, аварійна сигналізація, прикурювач, перемикач очищувача фар, вимикач “AFS OFF”, вимикач обмежувача швидкості, регулятор висоти світла фар, перемикач управління висотою світла фар, вимикач “VSC OFF”, перемикач системи допомоги при парковці Toyota, вимикач “LKA”, вимикач підігріву сидінь, вимикач “SPORT”, перемикачі зовнішніх дзеркал заднього виду, кнопка відкриття кришки люка заливної горловини паливного бака |
| 31 | 10 | TAIL – Передні габаритні вогні, задні вогні, вогні освітлення номерного знака, задній протитуманний вогник, передні протитуманні фари, ручний регулятор висоти світла фар, підсвітка панелі приладів |
За прикурювач відповідає запобіжник номер 24 на 15А. Ще один запобіжник, що відповідає за роботу розеток живлення, знаходиться у блоці під капотом.
Верхній відділ блоку
Для доступу до нього треба прибрати захист панелі для моделей з лівим кермом.
Або бардачок, для моделей з правим розташуванням керма.
| № | A | Позначення |
|---|---|---|
| F1 | 30 | POWER – Блок ЕБУ обладнання кузова / Електрика вікон |
| F2 | 30/40 | DEF – Живлення реле – преривач покажчиків повороту / Обігрів заднього скла, запобіжник: “MIR HTR” |
| F3 | 30 | PWR SEAT – Електропривід сидінь |
| Реле | ||
| R1 | Реле – преривач покажчиків повороту | |
| R2 | Реле обігрівача | |
| R3 | Реле «IG1» – система запалювання | |
Додатковий блок запобіжників
| № | A | Розшифровка |
|---|---|---|
| 1 | 7,5 | WIPER NO.2 – Система зарядки, модуль ECU системи підтримки водія |
| 2 | Резерв |
Блок реле №1
Блок реле номер 1 і номер 2 знаходяться поруч, дивіться схему.
| № | Опис |
|---|---|
| R1 | До Червня 2010: Передній протитуманний світло (FR FOG) |
| З Жовтня 2016: Освітлення салону (DOME CUT) | |
| R2 | – |
| R3 | До Листопада 2011: Панель приладів |
| З Листопада 2011: Денні ходові вогні (DRL) | |
| R4 | Розетка (ACC SOCKET) |
Блок реле №2
| № | Позначення |
|---|---|
| R1 | Стартер (ST) |
| R2 | Задній протитуманний світло (RR FOG) |
| R3 | Допоміжне реле (ACC) |
| R4 | Червень 2010 – Травень 2015: Передній протитуманний світло (FR FOG) З Жовтня 2016: Обігрів зони щіток склоочисників лобового скла (FR DEICER) |
Додаткові елементи
| № | Призначення |
|---|---|
| 1 | Датчик системи предаварійної безпеки |
| 2 | Блок управління системою контролю тиску в шинах |
| 3 | Ресивер центрального замку |
| 4 | Блок управління парковочним гальмом |
| 5 | Розподільчий коннектор |
| 6 | Блок управління люком |
Блоки під капотом
| № | Опис |
|---|---|
| 1 | Skid Control ECU (блок управління заносом) |
| 2 | Блок запобіжників і реле |
| 3 | Блок управління двигуном |
| 4 | Блок управління свічками накалювання |
| 5 | Реле свічок накалу |
| 6 | Блок управління коробкою передач |
| 7 | Реле очищувачів фар |
| 8 | Блок управління форсунками |
| 9 | LHD: Блок реле |
| 10 | RHD: Блок реле |
Блок запобіжників і реле
| № | A | Розшифровка |
|---|---|---|
| 1 | 10 | DOME – Освітлення багажника/ багажного відділення, підсвітка індивідуального дзеркала, підсвітка перемикача двигуна, вогні освітлення пороте передніх дверей, вогні персонального освітлення/ освітлення салону, вогні персонального освітлення, вогні освітлення ніші для ніг |
| 2 | 15/20 | RAD NO.1 – Аудіосистема |
| 3 | 10 | ECU-B – Прилади та покажчики, основний корпус ECU. датчик кермового управління, попереджувальний сигнал, система подвійного замикання, пульт дистанційного управління, інтелектуальна система входу та запуску, регулювання нахилу та вильоту кермового колеса |
| 4 | D.C.C | |
| 5 | 10 | ECU-B2 – Інтелектуальна система входу та запуску, система кондиціонування повітря, модуль ідентифікаційного коду, електричні склопідйомники, електропривід регулювання положення сидінь |
| 6 | 7,5 | EFI MAIN NO.2 – Розподілена система вприску палива / послідовна розподілена система вприску палива |
| 7 | 25 | DOOR NO.2 – До Травня 2015: Система блокування замків дверей |
| 7,5 | BODY ECU – З Травня 2015: Блок управління електрообладнанням кузова | |
| 8 | 30 | AMP – Аудіосистема |
| 9 | – | |
| 10 | 20 | STRG LOCK – Система блокування кермового управління |
| 11 | 20 | A/F – Система випуску вихлопних газів |
| 12 | 30 | AM2 – Система запуску |
| 13 | 10 | ETCS – Система електронного управління дросельною заслінкою |
| 14 | 10 | TURN-HAZ – Покажчики повороту, аварійна сигналізація |
| 15 | 7,5 | ALT-S – Система зарядки |
| 16 | 7,5 | AM2 NO.2 – Система запуску |
| 17 | 50 | HTR – Система кондиціонування повітря |
| 18 | 50 | ABS NO.1 – ABS, VSC |
| 19 | 30 | CDS FAN – Вентилятор системи охолодження |
| 20 | 40 | RDI FAN – Вентилятор системи охолодження |
| 21 | 30 | H-LP CLN – Очищувачі фар |
| 22 | 120 | IP/JB – Запобіжники: “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “DEF”, “TAIL”, “SUNROOF”, “DRL” |
| 23 | – | |
| 24 | – | |
| 25 | – | |
| 26 | 50 | H-LP MAIN – Запобіжники: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 27 | 50 | P/I – Запобіжники: “EFI MAIN”, “HORN”, “IG2”, “EDU” |
| 28 | 50 | EFI MAIN – До Травня 2015: Розподілена система вприску палива / послідовна розподілена система вприску палива, запобіжники: “EFI NO.1”, “EFI NO.2” |
| 50 | FUEL HTR – З Травня 2015: Підігрів палива | |
| 29 | 30 | P-SYSTEM – До Травня 2015: Система VALVEMATIC |
| 50 | EPKB – З Травня 2015: Електричний стояночний гальмо | |
| 30 | 80 | GLOW – До Травня 2015: Система накалу двигуна |
| 80 | EPS – З Травня 2015: Електричний підсилювач кермового управління | |
| 31 | 80 | EPS – До Травня 2015: Електричний підсилювач кермового управління |
| 80 | GLOW – З Травня 2015: Система накалу двигуна | |
| 32 | 140 | ALT – До Травня 2015: Запобіжники: “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR SEAT LH”, “FUEL OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER”, “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR SUB NO.1”, “HTR SUB NO.2”, “HTR SUB NO.3”, “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “P FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “TI & TE”, “SHADE”, “PWR SEAT RH”, “DEF”, “TAIL”, “DRL” |
| 120 | ALT – До Травня 2015: Запобіжники: “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR SEAT LH”, “FUEL OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER”, “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR SUB NO.1”, “HTR SUB NO.2”, “HTR SUB NO.3”, “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “P FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “TI & TE”, “SHADE”, “PWR SEAT RH”, “DEF”, “TAIL”, “DRL” | |
| 33 | 15 | IG2 – До Травня 2015: Запобіжники: “IGN”, “METER” |
| 30 | FUEL PUMP – З Травня 2015: Паливний насос | |
| 34 | 15 | HORN – Звуковий сигнал |
| 35 | 30 | EFI MAIN – До Листопада 2011: Розподілена система вприску палива / послідовна розподілена система вприску палива, запобіжники: “EFI NO.1”, “EFI NO.2 |
| 10 | FUEL OPN – З Листопада 2011: Лючок бензобака | |
| 36 | 20 | EDU – До Травня 2015: Розподілена система вприску палива / послідовна розподілена система вприску палива |
| 15 | IGT/INJ – До Травня 2015: Розподілена система вприску палива / послідовна розподілена система вприску палива, система запалювання | |
| 15 | IGT/INJ – З Травня 2015: Запобіжники: “IGN”, “METER” | |
| 37 | 50 | EFI MAIN – З Травня 2015: Запобіжники: “EFI NO.1”, “EFI NO.2”, “EFI NO.4” |
| 38 | 30 | E-PKB – До Травня 2015: Електричний стояночний гальмо |
| 40 | BBC – З Травня 2015: Система старт-стоп | |
| 39 | 30 | HTR SUB NO.3 – До Травня 2015: Допоміжний обігрівач |
| 40 | – | |
| 41 | 30 | HTR SUB NO.2 – До Травня 2015: Допоміжний обігрівач |
| 42 | 50 | HTR – З Травня 2015: Система кондиціонування повітря |
| 43 | 30 | HTR SUB NO.1 – До Травня 2015: Допоміжний обігрівач |
| 50 | HTR SUB NO.1 – З Травня 2015: Допоміжний обігрівач | |
| 44 | 30 | PWR SEAT LH – Електропривід сидінь, поперекова підтримка |
| 45 | 25 | STV HTR – Допоміжний обігрівач |
| 46 | 30 | ABS NO.2 – ABS, VSC |
| 47 | 20 | FR DEICER- Обігрів зони щіток склоочисників лобового скла |
| 48 | 10 | FUEL OPN – Лючок бензобака |
| 49 | 30 | PSB – Ремінь безпеки з предаварійною системою |
| 50 | 15 | PWR OUTLET – Розетка / Прикурювач |
| 51 | 10 | H-LP LH LO – Ліва фара (ближній світло) / 15А Газорозрядні лампи (HID): Ліва фара (ближній світло) |
| 52 | 10 | H-LP RH LO – Ліва фара (ближній світло) / 15А Газорозрядні лампи (HID): Ліва фара (ближній світло) |
| 53 | 10 | H-LP LH HI – Ліва фара (дальній світло) |
| 54 | 10 | H-LP RH HI – Права фара (дальній світло) |
| 55 | 10 | EFI NO.1 – Розподілена система вприску палива/ послідовна розподілена система вприску палива, вимірювач потоку повітря, система випуску відпрацьованих газів |
| 7,5 | EFI NO.1 – Розподілена система вприску палива/ послідовна розподілена система вприску палива, вимірювач потоку повітря, система випуску відпрацьованих газів | |
| 56 | 10 | EFI NO.2 – Система забору повітря, вимірювач потоку повітря, система випуску відпрацьованих газів |
| 15 | EFI NO.2 – Система забору повітря, вимірювач потоку повітря, система випуску відпрацьованих газів | |
| 57 | 7,5 | IG2 NO.2 – Система запуску |
| 58 | 7,5 | EFI NO – Розподілена система вприску палива/ послідовна розподілена система вприску палива, запобіжники: “EFI NO.1”, “EFI NO.2” |
| 59 | 5 | CDS EFI – Вентилятор системи охолодження |
| 60 | 7,5 | EFI NO.3 – Розподілена система вприску палива/ послідовна розподілена система вприску палива |
| 5 | RDI EFI – Вентилятор системи охолодження | |
| Реле | ||
| R1 | До Листопада 2013: Обігрів зони щіток склоочисників лобового скла / Лампи стоп-сигналу (FR DEICER/BRAKE LP) З Листопада 2013: Вентилятор системи охолодження (FAN NO.2) |
|
| R2 | Вентилятор системи охолодження (FAN NO.3) | |
| R3 | До Травня 2015: Датчик співвідношення повітря паливо (A/F) З Травня 2015: Протитуманна фара (FR FOG LH) |
|
| R4 | До Травня 2015: Освітлення салону (DOME CUT) З Травня 2015: Протитуманна фара (FR FOG RH) |
|
| R5 | Блок управління двигуном (EFI MAIN) | |
| R6 | Фари (H-LP) | |
| R7 | До Листопада 2013: Вентилятор системи охолодження (FAN NO.2) Листопад 2013 – Жовтень 2016: Обігрів зони щіток склоочисників лобового скла (FR DEICER) З Жовтня 2016: Диммер |
|
| R8 | Вентилятор системи охолодження (FAN NO.1) | |
| R9 | Травень 2015 – Жовтень 2016: Освітлення салону (DOME CUT) З Жовтня 2016: (TSS C HTR) |
|
| R10 | До Листопада 2011: Лючок бензобака (FUEL OPN) | |
| R11 | До Листопада 2011: Диммер З Листопада 2011: без AFS: Диммер З Листопада 2011: AFS: – Травень 2015 – Жовтень 2016: з підігрівом палива (П/т): Підігрів палива (FUEL HTR) без підігріву палива: – |
|
| R12 | З Листопада 2011: AFS: Диммер Травень 2015 – Жовтень 2016: Диммер |
|
Блок реле
| № | Позначення |
|---|---|
| R1 | – |
| R2 | Допоміжний обігрівач (HTR SUB NO.1) |
| R3 | Допоміжний обігрівач (HTR SUB NO.2) |
| R4 | Допоміжний обігрівач (HTR SUB NO.3) |
