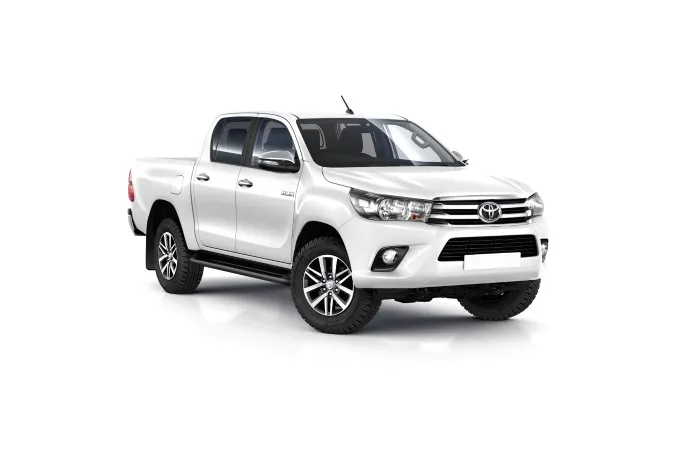

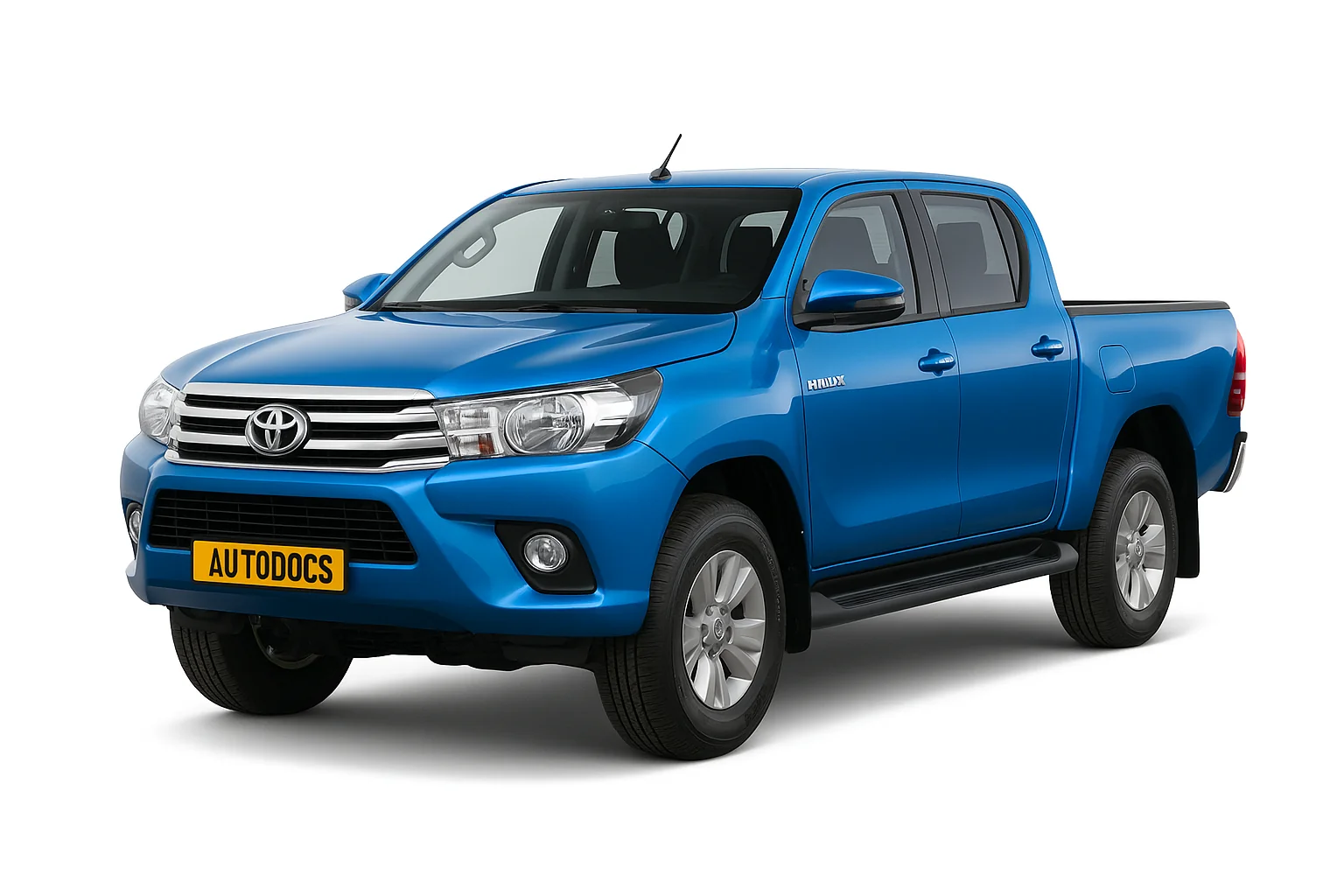

Восьме покоління Toyota Hilux (позначення AN120 / AN130) випускалося з 2015 по 2023 рік. Роки виробництва моделі включають: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 та 2023 рік. За цей період автомобіль пройшов рестайлінг. У цій статті ми детально розберемо розташування монтажних блоків, покажемо схеми та на фото прикладах, а також детально розпишемо призначення кожного запобіжника та реле в Toyota Hilux 8. Окремо виділимо запобіжник, що відповідає за прикурювач. Ця інформація також буде корисною і власникам Toyota Fortuner, оскільки обидва автомобілі створені на спільній платформі та мають схожу електроархітектуру.
Цей автомобіль поставлявся по всьому світу, тому можливе інше виконання блоків. Звіряйте призначення елементів зі своїми схемами на кришці блока.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
| № | Опис |
|---|---|
| 1 | Блок реле №1 |
| 2 | Блок управління коректором фар |
| 3 | Блок мережевого шлюзу |
| 4 | Блок запобіжників / Блок управління електрообладнанням кузова |
| 5 | Блок управління системою старт-стоп |
| 6 | LHD: Трансівер телефону |
| 7 | Блок управління повним приводом |
| 8 | Блок управління двигуном |
| 9 | Ресивер інтелектуальної системи входу Ресивер центрального замку |
| 10 | Блок управління коробкою передач |
| 11 | Блок реле №2 |
| 12 | Блок управління турбіною |
| 13 | Блок реле №3 |
| 14 | LHD: Блок управління навігацією |
| 15 | Блок реле №4 |
| 16 | Блок управління блокуванням селектора коробки передач |
| 17 | Підсилювач кондиціонера |
| 18 | Блок управління подушками безпеки |
| 19 | Актуатор блокування керма |
| 20 | Розподільний коннектор |
| 21 | RHD: Реле подвійного блокування дверей |
Блок запобіжників
Він знаходиться в нижній частині панелі приладів з лівої сторони.
| № | A | Позначення |
|---|---|---|
| 1 | 25 | DOOR NO.2 – Підйомники стекол |
| 2 | 25 | DOOR R/L – Підйомники стекол |
| 3 | 25 | DOOR R/R – Підйомники стекол |
| 4 | 30 | DOOR NO.1 – Підйомники стекол |
| 5 | 10 | ETCS – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Система розподіленого вприскування палива/система послідовного розподіленого вприскування палива |
| 25 | EFI-MAIN NO.1 – 1GD-FTV, 2GD-FTV: ABS, кондиціонер, система допомоги при спуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система допомоги при підйомі, TRC, VSC | |
| 6 | 25 | EFI-MAIN NO.1 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, кондиціонер, система допомоги при спуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система допомоги при підйомі, TRC, VSC |
| 25 | EFI-MAIN NO.2 – 1GD-FTV, 2GD-FTV: Система розподіленого вприскування палива/система послідовного розподіленого вприскування палива | |
| 7 | 10 | TURN&HAZ – Покажчики повороту (аварійна сигналізація), комбінація приладів, центральний замок, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, протиугонна система, система бездротового управління |
| 8 | 30 | AM2 NO.2 – Система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управлінния |
| 9 | 40 | HTR – Кондиціонер, система зарядки |
| 10 | 40 | AM1 – Інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 11 | 10 | TAIL – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Габаритне світло, підсвітка, автоматичне управління освітленням, система зарядки, інтелектуальна система входу та запуску, переднє протитуманне світло, іммобілайзер, зумер ключа, зумер світла, заднє протитуманне світло, система запуску, блокування керма, система бездротового управління |
| 10 | ECU-ALT NO.2 – 1GD-FTV, 2GD-FTV: Центральний замок, підйомники стекол, протиугонна система | |
| 12 | 10 | FOG FR/DRL – Переднє протитуманне світло, фари, підсвітка, габаритне світло |
| 13 | 10 | ECU-ALT NO.2 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: центральний замок, Підйомники стекол, протиугонна система |
| 10 | TAIL – 1GD-FTV, 2GD-FTV: Габаритне світло, підсвітка, автоматичне управління освітленням, система зарядки, інтелектуальна система входу та запуску, переднє протитуманне світло, іммобілайзер, зумер ключа, зумер світла, заднє протитуманне світло, система запуску, блокування керма, система бездротового управління | |
| 14 | 10 | OBD – Діагностичний роз'єм |
| 15 | 10 | EFI NO.1 – ABS, кондиціонер, система допомоги при спуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система допомоги при підйомі, система старт-стоп, TRC, VSC |
| 16 | 5 | IG2 NO.1 – Система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива |
| 17 | 5 | METER – Комбінація приладів, 4WD, ABS, кондиціонер, аудіо система, система зарядки, центральний замок, система допомоги при спуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, фари, коректор фар, очищувачі фар, система допомоги при підйомі, підсвітка, іммобілайзер, освітлення салону, зумер ключа, система контролю за смугою руху, зумер світла, навігація, система запобігання зіткнення, монітор, індикатор ременя безпеки, подушки безпеки, система запуску, блокування керма, система старт-стоп, габаритне світло, телематична система, протиугонна система, система контролю тиску в шинах, TRC, покажчики повороту (аварійна сигналізація), VSC, система бездротового управління |
| 18 | 5 | A/BAG – Подушки безпеки |
| 19 | 5 | IG2 NO.3 – Система зарядки, система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива, іммобілайзер, блок управління електро обладнанням кузова, телематична система |
| 20 | 10 | SFT LOCK-ACC – Блокування селектора коробки передач |
| 21 | 15 | P/OUTLET NO.1 – Розетка (прикурювач) |
| 22 | 5 | IG2 NO.2 – Інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 23 | 25 | WIPER – Склоочисник |
| 24 | 10 | IG1 NO.1 – Аудіо система, лампи заднього ходу, система зарядки, комбінація приладів, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система контролю за смугою руху, навігація, монітор |
| 25 | – | |
| 26 | 10 | IG1 NO.3 – ABS, система допомоги при спуску, система допомоги при підйомі, система старт-стоп, TRC, VSC |
| 27 | 10 | IG1 NO.4 – Кондиціонер, аудіо система, автоматичне управління освітленням, система зарядки, комбінація приладів, центральний замок, система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, переднє протитуманне світло, фари, автоматичний коректор фар, очищувачі фар, підсвітка, іммобілайзер, освітлення салону, обігрів дзеркал, блок управління електрообладнанням кузова, навігація, розетка, підйомники стекол, заднє протитуманне світло, монітор, обігрів заднього скла, індикатор ременя безпеки, подушки безпеки, система запуску, блокування керма, система старт-стоп, габаритне світло, протиугонна система, система контролю тиску в шинах, система бездротового управління |
| 28 | 15 | WASHER – Омивач скла |
| 29 | 10 | IG1 NO.2 – Система зарядки, Блокування селектора коробки передач |
За прикурювач відповідає запобіжник номер 21 на 15А.
Блок реле №1
Він розташований на лівій стійці під захисним салону (лівий керм). Для доступу треба зняти накладку порога. Приклад доступу на схемі.
Схема блоку реле 1
| № | A | Призначення |
|---|---|---|
| 1 | 25 | DCU NO.1 – Перекачувальний насос |
| 2 | 20 | DCU NO.2 – Перекачувальний насос |
| 3 | 20 | NOX PM – Датчик оксиду азоту |
| 4 | 7,5 | DCU-B – Перекачувальний насос |
| 5 | 10 | DEF-S – Обігрів дзеркал, система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива |
| 6 | 10 | FOG RR – Заднє протитуманне світло |
| 7 | 15 | DEICER – Обігрів зони парковки щіток |
| 8 | 25 | DEF – Обігрів заднього скла, обігрів дзеркал, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива |
| Реле | ||
| R1 | Перекачувальний насос (DCU-MAIN) | |
| R2 | Датчик оксиду азоту(NOX PM) | |
| R3 | Обігрів зони парковки щіток (DEICER) | |
| R4 | Заднє протитуманне світло (FOG RR) | |
| R5 | – | |
| R6 | Інвертор (INV) | |
| R7 | Обігрів заднього скла, обігрів дзеркал (DEF) | |
Блок реле №2
Встановлюється за бардачком, на торці приладової панелі.
| № | A | Розшифровка |
|---|---|---|
| 1 | 5 | ACC – 4WD, ABS, кондиціонер, аудіо система, система зарядки, годинник, комбінація приладів, центральний замок, система допомоги при спуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, фари, автоматичний коректор фар, очищувачі фар, система допомоги при підйомі, підсвітка, іммобілайзер, освітлення салону, зумер ключа, система контролю за смугою руху, зумер світла, блок управління електрообладнанням кузова, навігація, система запобігання зіткнення, монітор, дзеркала з електроприводом, індикатор ременя безпеки, подушки безпеки, система запуску, блокування керма, система старт-стоп, габаритне світло, телематична система, протиугонна система, система контролю тиску в шинах, TRC, покажчики повороту (аварійна сигналізація), VSC, система бездротового управління |
| 2 | 10 | A/C – Кондиціонер |
| 3 | 10 | C/OPN NO.2 – Система розподіленого вприскування палива/ система послідовного розподіленого вприскування палива |
| 4 | 7,5 | STA/WIPER-S – Система запуску, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива |
| 5 | – | |
| 6 | 20 | 4WD-IG – Повний привод |
| 7 | 15 | S/HTR – До Серпня 2017: Підігрів сидінь |
| 15 | S/HTR/S/VENT – З Серпня 2017: Підігрів сидінь | |
| 8 | 10 | IG1 NO.5 – Кондиціонер, система контролю за смугою руху, система запобігання зіткнення |
| Реле | ||
| R1 | Опалювач (HTR) | |
| R2 | Запалювання (IG1 NO.2) | |
| R3 | Запалювання (IG2) | |
| R4 | LHD: Підігрів керма (STRG HTR) | |
| R5 | Кондиціонер (A/C COMP) | |
Блок реле №3
| № | Опис |
|---|---|
| R1 | Допоміжний опалювач (PTC HTR NO.1) |
| R2 | Допоміжний опалювач (PTC HTR NO.3) |
| R3 | Допоміжний опалювач (PTC HTR NO.2) |
| R4 | Рідинний опалювач (VISCOUS) |
| R5 | – |
| R6 | Центральний замок (D/L NO.1) |
| R7 | Центральний замок (D/L NO.2) |
| R8 | RHD: Центральний замок (D/L NO.2) |
| R9 | RHD: – |
Блок реле №4
| № | Позначення |
|---|---|
| R1 | Денні ходові вогні (DRL) |
| R2 | Протиугонна система (S-HORN) |
| R3 | Переднє протитуманне світло (FOG FR) |
| R4 | Габаритне світло (TAIL) |
| R5 | Освітлення салону (DOME CUT) |
| R6 | Запалювання (IG1 NO.1) |
Додаткові елементи
| № | Розшифровка |
|---|---|
| 1 | Ресивер системи контролю тиску в шинах (у моделях з одиночною кабіною, він розташований зверху над заднім вікном) |
| 2 | Блок управління перекачувальним насосом |
Блоки під капотом
Розташування
Загальна схема розташування блоків під капотом
| № | Призначення |
|---|---|
| 1 | Блок запобіжників і реле |
| 2 | LHD: Реле очищувачів фар |
| 3 | Блок управління свічками розжарювання |
| 4 | Блок управління подачею повітря |
| 5 | Блок управління форсунками |
| 6 | Актуатор гальм (VSC) |
| 7 | Актуатор гальм (без VSC) |
Блок запобіжників і реле
Розташований у лівій частині моторного відсіку, поруч з акумулятором.
| № | A | Опис |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | 20 | INV – Розетка (інвертор) |
| 5 | 10 | ECU-ALT NO.1 – Подвійне блокування |
| 6 | – | |
| 7 | 10 | STOP – З Серпня 2017: Лампи стоп-сигналу, ABS, TRC, VSC, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система зарядки, система допомоги при спуску, інтелектуальна система входу та запуску, система допомоги при підйомі, іммобілайзер, Блокування селектора коробки передач, система запуску, блокування керма, система бездротового управління |
| 8 | 10 | STOP – До Серпня 2017: Лампи стоп-сигналу, ABS, TRC, VSC, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, система зарядки, система допомоги при спуску, інтелектуальна система входу та запуску, система допомоги при підйомі, іммобілайзер, Блокування селектора коробки передач, система запуску, блокування керма, система бездротового управління |
| 10 | STRG HTR – З Серпня 2017: Підігрів керма | |
| 9 | 10 | 4WD-ALT – Повний привод |
| 10 | 10 | ECU-B NO.1 – Повний привод, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, ABS, кондиціонер, аудіо система, система зарядки, годинник, комбінація приладів, центральний замок, подвійне блокування, система допомоги при спуску, інтелектуальна система входу та запуску, фари, коректор фар, очищувачі фар, система допомоги при підйомі, підсвітка, іммобілайзер, освітлення салону, зумер ключа, система контролю за смугою руху, зумер світла, навігація, система запобігання зіткнення, монітор, індикатор ременя безпеки, подушки безпеки, система запуску, блокування керма, система старт-стоп, габаритне світло, телематична система, протиугонна система, система контролю тиску в шинах, TRC, покажчики повороту (аварійна сигналізація), VSC, система бездротового управління |
| 11 | 20 | RADIO – Аудіо система, навігація, монітор |
| 12 | 10 | DOME – Іммобілайзер, інтелектуальна система входу та запуску, освітлення салону, система запуску, блокування керма, протиугонна система, система бездротового управління |
| 13 | 10 | H-LP RH-LO – Ближнє праве світло |
| 14 | 10 | H-LP LH-LO – Ближнє ліве світло, коректор фар, очищувачі фар |
| 15 | 10 | H-LP RH-HI – Дальнє праве світло |
| 16 | 10 | H-LP LH-HI – Дальнє ліве світло |
| 17 | 7,5 | S-HORN – Протиугонна система |
| 18 | 7,5 | MAYDAY – Телематична система |
| 19 | 10 | HORN – Звуковий сигнал, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, протиугонна система, система бездротового управління |
| 20 | 7,5 | EFI-B – Система розподіленого вприскування палива /система послідовного розподіленого вприскування палива |
| 21 | 7,5 | ALT-S/ICS – Система зарядки |
| 22 | 7,5 | SMART – Інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 23 | 10 | ECU-B NO.3 – Кондиціонер, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, іммобілайзер, обігрів дзеркал, блок управління електрообладнанням кузова, система запуску, блокування керма, протиугонна система, система бездротового управління |
| 24 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик співвідношення повітря паливо | |
| 20 | A/F HTR – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Система розподіленого вприскування палива/система послідовного розподіленого вприскування палива | |
| 25 | 10 | STRG LOCK/ AM2 N1 – Система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 26 | 15 | INJ – 1GR-FE, 1TR-FE, 2TR-FE: комбінація приладів, система розподіленого вприскування палива/система послідовного розподіленого вприскування палива, запалювання |
| 30 | ST NO.2 – 2GD-FTV with система страт-стоп: інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління | |
| 27 | 10 | ECU-B NO.2 – Інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 28 | 25 | ECU-B NO.4 – автоматичне управління освітленням, центральний замок, інтелектуальна система входу та запуску, переднє протитуманне світло, фари, підсвітка, іммобілайзер, освітлення салону, підйомники стекол, заднє протитуманне світло, система запуску, блокування керма, габаритне світло, протиугонна система, система бездротового управління |
| 29 | – | |
| 30 | 30 | D/C CUT – Запобіжники: “ECU-B NO.1”, “RADIO”, “DOME” |
| 31 | 7,5 | ODS – Система класифікації переднього пасажира |
| 32 | 30 | P/SEAT – До Серпня 2017: Сидіння з електроприводом |
| 30 | P/SEAT(D) – З Серпня 2017: Сидіння з електроприводом | |
| 33 | 30 | PTC HTR NO.2 – Допоміжний опалювач |
| 34 | ||
| 35 | 50 | ABS NO.1 – ABS, TRC, VSC, система допомоги при спуску, система допомоги при підйомі |
| 36 | 30 | ABS NO.2 – ABS, TRC, VSC, система допомоги при спуску, система допомоги при підйомі |
| 37 | 30 | R/B I/P-ALT – Запобіжники: “IG1 NO.2” Relay: “4WD-IG”, “S/HTR”, “S/HTR/S/VENT”, “IG1 NO.5” |
| 38 | – | |
| 39 | – | |
| 40 | 50 | PTC HTR NO.1 – Допоміжний опалювач |
| 41 | 80 | GLOW – Свічки розжарювання |
| 42 | 60 | J/B-B – Запобіжники: “EFI-MAIN NO.1” Relay, “EFI-MAIN NO.2” Relay, “EFI-MAIN NO.1”, “EFI-MAIN NO.2”, “TURN&HAZ”, “ETCS”, “EFI NO.1”, “AM2 NO.2” |
| 43 | 30 | H-LP CLN – Очищувачі фар |
| 44 | 30 | CDS FAN/ PTC HTR NO.3 – Кондиціонер, допоміжний опалювач, вентилятор системи охолодження |
| 45 | 50 | R/B FLOOR-ALT – Запобіжники: “DEF” Relay, “DEF”, “FOG RR”, “DEICER”, “DEF-S” |
| 46 | 140 | ALT – Запобіжники: “P/W” Relay, “ACC” Relay, “R/B FLOOR-ALT”, “R/B I/P-ALT”, “4WD-ALT”, “INV”, “ABS NO.1”, “ABS NO.2”, “STOP”, “P/SEAT”, “P/SEAT (D)”, “H-LP CLN”, “STRG HTR”, “ECU-ALT NO.1”, “PTC HTR NO.1”, “PTC HTR NO.2”, “CDS FAN/PTC HTR NO.3”, “HTR”, “DOOR R/L”, “DOOR NO.1”, “DOOR R/R”, “DOOR NO.2”, “FOG FR/DRL”, “TAIL”, “OBD”, “ECU-ALT NO.2”, “AM1”, “P/OUTLET NO.1”, “SFT LOCK-ACC” |
| 47 | 40 | BBC NO.3 – Система старт-стоп |
| 48 | ||
| 49 | 40 | BBC NO.1 – Система старт-стоп |
| 50 | 30 | ST NO.1 – 1GR-FE, 1TR-FE, 2TR-FE: інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління |
| 50 | ST NO.1 – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: інтелектуальна система входу та запуску, іммобілайзер, система запуску, блокування керма, система бездротового управління | |
| 51 | – | |
| 52 | – | |
| 53 | 50 | AIR PMP – Насос вторинного повітря |
| 50 | DCU-MAIN – “DCU-MAIN” реле, запобіжники: “DCU NO.1”, “DCU NO.2”, “DCU-B”, “NOX PM” | |
| 54 | 40 | H-LP MAIN – “H-LP” реле, “DIMMER” реле, запобіжники: “H-LP LH-LO”, “H-LP RH-LO”, “H-LP LH-HI”, “H-LP RH-HI” |
| Реле | ||
| R1 | Дімер | |
| R2 | Фари (H-LP) | |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Стартер (ST NO.1) | |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Стартер (ST NO.1) | |
| 2GD-FTV з системою страт-стоп: Стартер (ST NO.2) | ||
| R5 | Лампи стоп-сигналу / вентилятор системи охолодження (STOP/CDS FAN) | |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Форсунки (INJ) | |
| 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Форсунки (EDU) | ||
| R7 | Звуковий сигнал | |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Свічки розжарювання (GLOW) | |
| 1GR-FE, 1TR-FE, 2TR-FE: Паливний насос / Насос вторинного повітря (FUEL PMP/AIR PMP HTR) | ||
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик співвідношення повітря паливо (A/F HTR) | |
В окремих моделях можливе розміщення додаткового блоку з запобіжниками.
