Тойота Корона Преміо Т211 Каріна – запобіжники та реле

Toyota Corona Premio з позначенням Т211 також відома під назвою Toyota Carina T210 / Т211 / Т212 і випускалася в 1996, 1997, 1998, 1999, 2000 і 2001 року в кузові седан, ліфтбек та універсал. За цей час модель пройшла оновлення. Відмінна риса в даних моделях - розташування кермового управління. У даній статті знайдете місця розташування всіх електронних блоків управління, докладний опис запобіжників і реле Тойота Корона Преміо (Каріна т211) зі схемами блоків і фото прикладами виконання. Зазначимо запобіжник прикурювача.

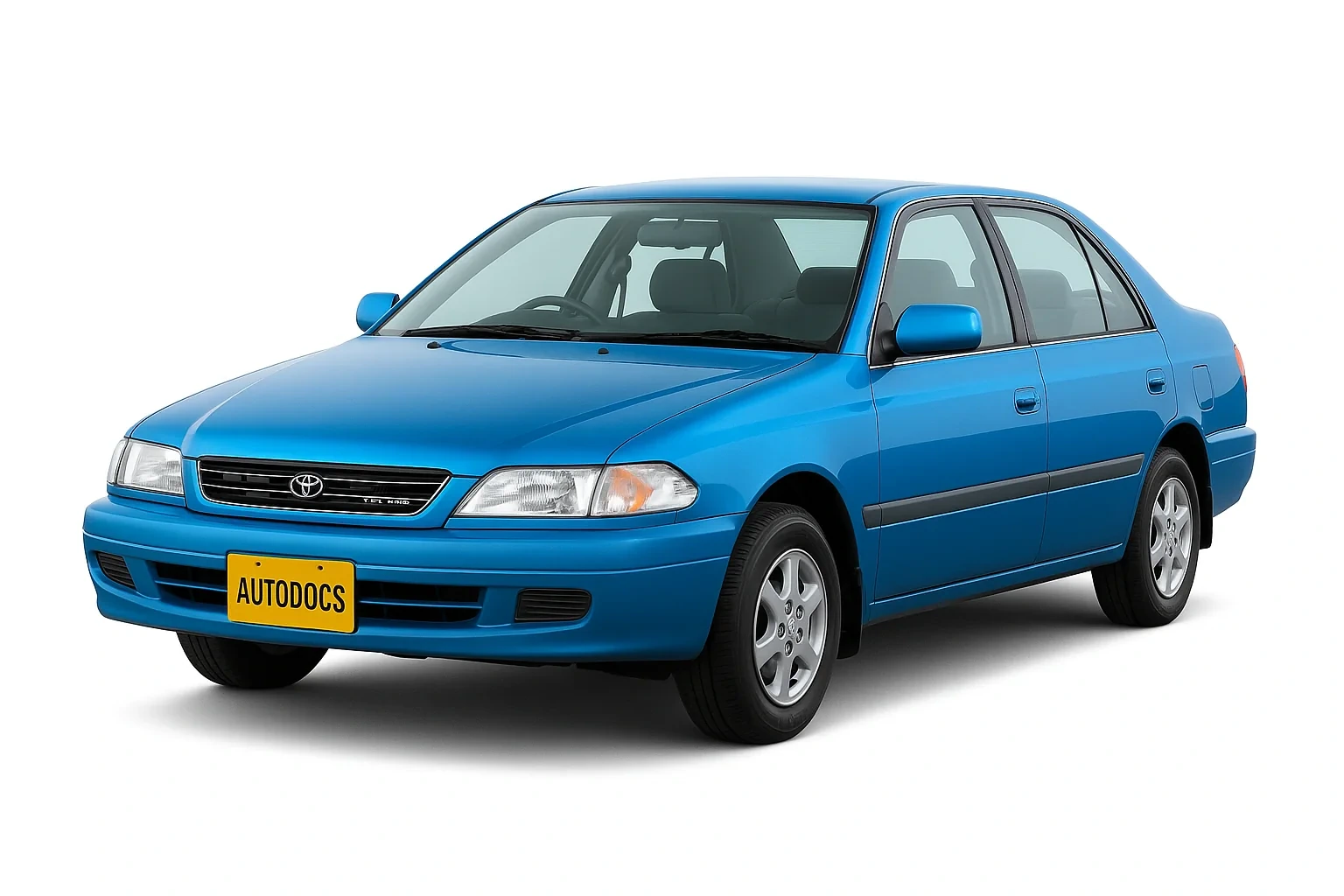

Corona premi t210

Кількість елементів у блоках може відрізнятись від представленого та залежить від року випуску, регіону постачання та рівня комплектації Вашого автомобіля.

Зміст

Загальна схема

Загальна схема розташування електронних блоків керування

Схема 1

Схема 2

Опис

  1. правий передній датчик SRS
  2. блок реле №5 (моделі до 12.1997 р.)
  3. датчик абсолютного тиску у впускному колекторі (3S-FSE)
  4. датчик розрідження у вакуумному підсилювачі гальм (3S-FSE)
  5. датчик абсолютного тиску у впускному колекторі (крім 3S-FSE та дизельних моделей)
  6. датчик тиску наддуву (дизельні моделі)
  7. датчик тиску наддуву (абсолютного тиску у впускному колекторі) (2С-Т)
  8. блок керування та модулятор ABS (моделі з 12.1997 р.)
  9. блок керування форсунками (з 12.1997 р.)
  10. реле свічок розжарювання (дизельні моделі)
  11. блок реле №2
  12. монтажний блок у моторному відсіку
  13. блок плавких вставок
  14. лівий передній датчик SRS
  15. блок системи навігації
  16. підсилювач стерео системи (моделі до 12.1997); ТБ-тюнер (моделі з 12.1997 р.)
  17. блок керування форсунками (моделі до 12.1997 р.)
  18. реле очищувача заднього скла
  19. тримач роз'ємів
  20. реле блоку керування форсунками (моделі до 12.1997 р.)
  21. реле паливного насоса
  22. блок керування ABS (моделі до 12.1997 р.)
  23. реле керування форсунками (моделі з 12.1997 р.)
  24. блок реле №4
  25. реле "EFI-2" (моделі з 12.1997 р.)
  26. електронний блок керування двигуном
  27. реле керування замками дверей
  28. інтегроване реле
  29. реле обігрівача дзеркал
  30. блок реле №1
  31. кронштейн кріплення роз'ємів
  32. монтажний блок у салоні
  33. реле обігрівача переднього скла (антиобледенителя щіток)
  34. центральний монтажний блок
  35. реле ETCS
  36. реле "EFI-2" (моделі до 12.1997 р.)
  37. реле селектора АКПП
  38. центральний датчик SRS
  39. датчик уповільнення ABS.

Монтажний блок у салоні

Монтажний блок запобіжників та реле на загальній схемі позначений під цифрою 32. Знаходиться на панелі за захисною кришкою.

Блок у салоні

Схема

Схема блоку у салоні

Призначення

1 5А DEFOG / IDLE-UP – Система підвищення частоти обертання холостого ходу, електронний блок керування двигуном
2 30А DEFOG – Обігрівач заднього скла
3 15А ECU - IG - Анти блокувальна система гальм, система блокування перемикання передач
4 10А TAIL – Передні та задні габарити, підсвічування номерного знака
5 5А STARTER – Стартер, блок керування двигуном
6 5А IGNITION – Запалювання, Електронний блок керування двигуном
7 10А TURN – Покажчики поворотів
8 20А WIPER – Склоочисники та омивачі
9 15А METER – Комбінація приладів
10 7,5А PANEL – Підсвічування комбінації приладів та вимикачів
11 15А LIGHTER / RADIO – Електропривод бічних дзеркал, прикурювач , годинник, магнітола
12 15А FOG – Передні протитуманні фари
13 30А DOOR – Центральний замок
14 15А STOP – Стоп-сигнали

Запобіжник, що відповідає за прикурювач, розташований під номером 11 на 15А.

На звороті блоку можуть кріпитися деякі реле.

Схема

Relay

Позначення

  • R1 – головне силове реле
  • R2 – Реле габаритів
  • R3 – Реле обігрівача заднього скла
  • S1 – Фільтр радіоперешкод (обігрівач скла)
  • S2 – Фільтр радіоперешкод (система запалювання)

Монтажний блок у моторному відсіку

На загальній схемі позначено цифрою 12.

Фото – приклад

Фото приклад блоку

Схема

Diagram 2

Розшифровка

Реле
А – реле №1 е/дв. вентилятора системи охолодження, У – реле стартера, С – реле звукового сигналу, D – реле фар, Е – реле системи упорскування, F – реле №2 е/дв. вентилятора системи охолодження, G – реле №3 е/дв. вентилятора системи охолодження, Н – реле кондиціонера;
Плавкі вставки
1 – ALT 100А (120А для двигунів 3S-FSE); 2 – ABS 60A; 3 – HTR 40A;
запобіжники

  • 4 – DOME 7,5А, Освітлення салону
  • 5 – HEAD RH 15A, Фара права сторона
  • 6 – ECU-B 10А, Система подушок безпеки (SRS), антиблокувальна система гальм
  • 7 – АМ2 20А, Замок запалювання
  • 8 – RADIO 10A, Радіо та аудіо система
  • 9 – перемичка,
  • 10 – HEAD LH 15A, Фара ліва сторона
  • 11 – HORN 10A, Сигнал
  • 12 – ALT-S 5А, Генератор
  • 13 – POWER 2 30A,
  • 14 – HAZARD 10A, Аварійна сигналізація
  • 15 – EFI 15A (3S-FSE 20A), Електронний блок керування двигуном
  • 16 – FAN SUB 30A (40A дизельні моделі), Вентилятор охолодження
  • 17 – FAN MAIN 40A (50A дизельні моделі), Вентилятор охолодження
  • 18 – MAIN 50A, Головний запобіжник
  • 19 – EFI №2 25A (тільки 3S-FSE), Електронний блок керування двигуном

Блок реле №1

На загальній схемі позначено під цифрою 3.

Схема

Опис

  • R1 – Реле протитуманних фар
  • R2 – Реле – переривник покажчиків поворотів
  • R3 – Реле обігрівача дзеркал

Блок реле №4

На загальній схемі позначено цифрою 24.

Relay 2

Блок реле №5

На загальній схемі позначено під цифрою 2.

Схема

Relay 5 - 2

Позначення

  • А – реле е/м муфти компресора кондиціонера
  • В – реле №3 електродвигуна вентилятора системи охолодження
  • С – реле №2 електродвигуна вентилятора системи охолодження
  • D – реле №1 електродвигуна вентилятора системи охолодження
  • Е – силове реле №2
  • F – силове реле №1
