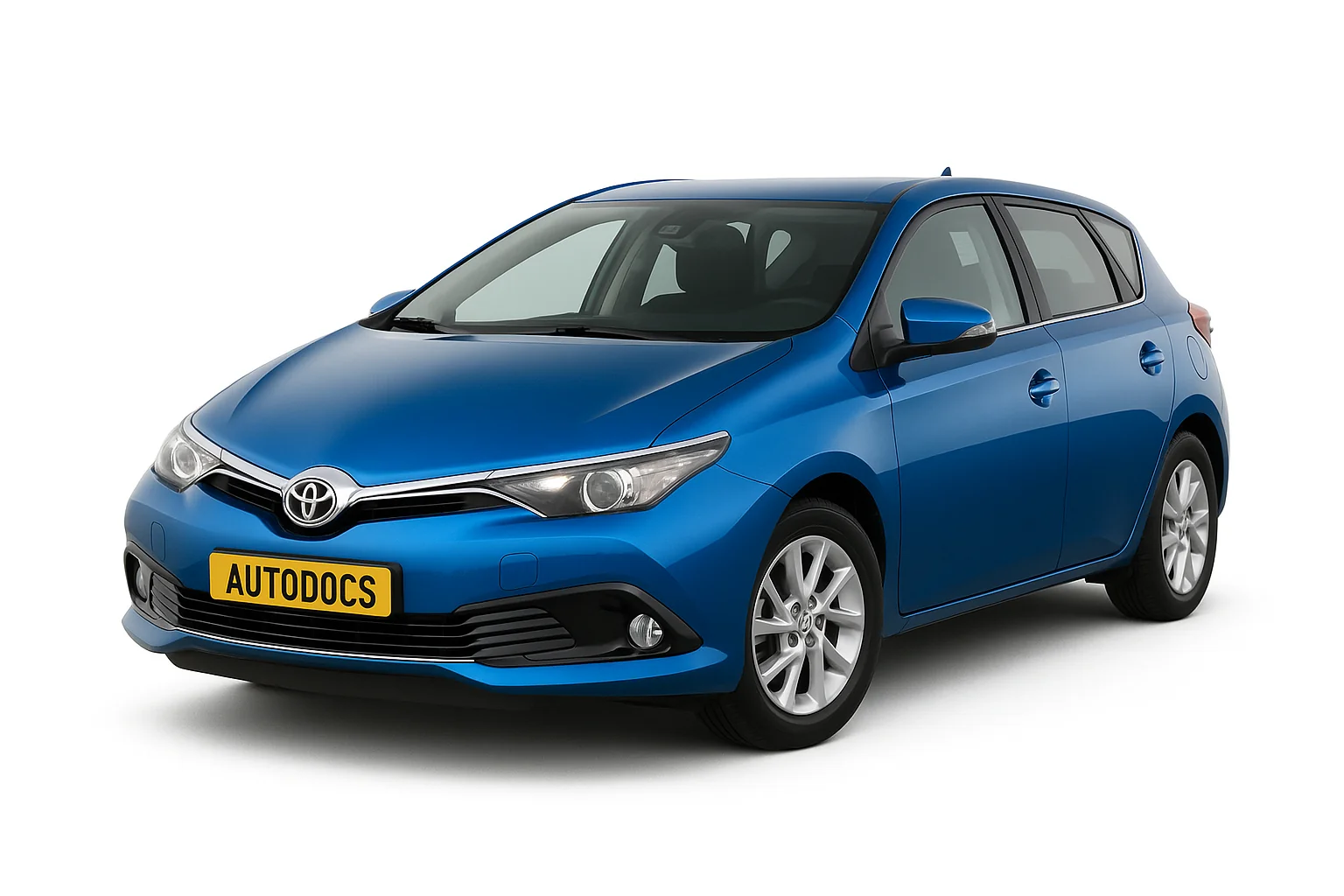

Toyota Auris E180 представляє 2 покоління модельного ряду Ауріс і випускалося у 2013, 2014, 2015, 2016, 2017, 2018, 2019 році. За цей час модель пройшла рестайлінг. У даному матеріалі ми покажемо розташування електронних блоків управління та докладний опис запобіжників та реле Тойота Ауріс Е180 зі схемами та фото – прикладами виконання. Зазначимо запобіжник прикурювача.
Призначення елементів у блоках може відрізнятись від представленого. Звіряйте інформацію зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Схема розташування блоків
Лівий руль
Правий руль
Опис
- Актуатор блокування керма
- Блок запобіжників / Блок керування електрообладнанням кузова
- Блок керування активним освітленням
- Блок управління підсилювачем кермового управління
- Блок реле
- LHD: Блок управління круїз-контролем
- Блок керування коробкою передач
- Блок мережевого шлюзу
- Реле склоочисника
- Блок керування системою старт-стоп
- Блок управління парктроником
- LHD (Corolla): Трансівер телефону
- Блок управління блокуванням селектора коробки передач
- Блок керування подушками безпеки
- Підсилювач кондиціонера
- RHD: Реле подвійного блокування дверей
- Хетчбек, Універсал: Аудіо підсилювач
Блок запобіжників
Він знаходиться під панеллю приладів з лівого боку.
Схема із кришки блоку
Фото приклад
Схема
Опис
| 1 | 15А P/OUTLET – Розетка |
| 2 | 7,5А OBD – Діагностичний роз'єм |
| 3 | 7,5А STOP – Лампи стоп-сигналу, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, додатковий стоп-сигнал, ABS, VSC, блокування селектора коробки передач |
| 4 | 7,5А FOG RR – Заднє протитуманне світло, комбінація приладів |
| 5 | 20А D/L NO.3 – Центральний замок |
| 6 | 20А S/ROOF – Люк |
| 7 | 7,5А FOG FR – Переднє протитуманне світло, комбінація приладів |
| 8 | 5А AM1 – Запобіжники: “IG1 RLY”, “ACC RLY” |
| 9 | 10А D/L NO. 2 – Розблокування багажника |
| 10 | 20А DOOR NO. 2 – Скло підйомники |
| 11 | 20А DOOR R/R – Скло підйомники |
| 12 | 20А DOOR R/L – Скло підйомники |
| 13 | 15А WASHER – Омивач скла |
| 14 | 25А WIPER NO.2 – Склоочисник та омивач, система зарядки |
| 15 | 15А WIPER RR – Задній склоочисник |
| 16 | 25А WIPER NO. 1 – Склоочисник |
| 17 | 15А CIG – Прикурювач |
| 18 | 7,5А ACC – Дзеркала з електроприводом, блок керування електрообладнанням кузова, годинник, аудіо система |
| 19 | 5А SFT LOCK-ACC – Блокування селектора коробки передач |
| 20 | 10А TAIL – Габаритне світло, освітлення номерного знака, переднє протитуманне світло |
| 21 | 7,5А PANEL – Перемикач освітлення, підсвічування панелі приладів, освітлення ящика рукавички, блок керування електрообладнанням кузова |
| 22 | 5А WIPER-S – Система заряджання |
| 23 | 7,5А ECU-IG NO.1 – Вентилятор системи охолодження, AFS, система заряджання, ABS, VSC |
| 24 | 7,5А ECU-IG NO.2 – Габаритне світло, система розподіленого упорскування палива /система послідовного розподіленого упорскування палива, AFS |
| 25 | 7,А ECU-IG NO.3 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, внутрішнє дзеркало з автоматичним затемненням, люк, блокування селектора коробки передач, очищувачі фар, AFS |
| 26 | 7,5А HTR-IG – Кондиціонер, обігрів заднього скла |
| 27 | 7,5А ECU-IG NO.4 – Блок керування електрообладнанням кузова, індикатор ременя безпеки переднього пасажира, дзеркала з електроприводом |
| 28 | 5А ECU-IG NO.5 – Електропідсилювач рульового керування |
| 29 | 7,5А IGN – Інтелектуальна система входу та запуску, система розподіленого упорскування палива/система послідовного розподіленого упорскування палива, блокування керма |
| 30 | 15А S/HTR – Підігрів сидінь |
| 31 | 5А METER – Комбінація приладів |
| 32 | 7,5А A/BAG – подушки безпеки |
За роботу прикурювача відповідають запобіжники за номерами 1 та 17.
З верхньої частини блоку можуть встановлюватись додаткові запобіжники.
Схема
Призначення
- 30А P/SEAT – Підігрів сидінь
- -
- -
- 30А DOOR NO.1 – Скло підйомники
Блок реле
Схема
Позначення
- R1 – Переднє протитуманне світло (FR FOG)
- R2 – Протиугінна система (S-HORN)
- R3 –
- R4 – Розетка (PWR OUTLET)
- R5 – Освітлення салону (DOME CUT)
Блоки під капотом
Схема розташування блоків
Розшифровка
- Реле свічок розжарювання
- Блок запобіжників та реле
- Блок керування генератором
- Блок управління свічок розжарювання
- Блок керування вентилятора системи охолодження
- Блок керування форсунками
- Реле очисників фар
- Блок керування двигуном
- Блок управління системою гальм (MMT)
- Блок реле (LHD)
- Блок управління системою гальм
- Блок реле (RHD)
Блок запобіжників та реле
Варіант 1
Схема
Опис
| 1 | 10А ECU-B NO.2 – Кондиціонер, скло підйомники, інтелектуальна система входу та запуску, дзеркала, комбінація приладів |
| 2 | 5А ECU-B NO.3 – Електропідсилювач рульового керування |
| 3 | 7,5А AM2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система запуску, запобіжник: “IG2” |
| 4 | 30А D/C CUT – Запобіжники: “DOME”, “ECU-B NO.1”, “RADIO” |
| 5 | 10А HORN – Звуковий сигнал |
| 6 | 20/25/30А EFI-MAIN – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2”, паливний насос |
| 7 | 5А ICS/ALT-S – Система заряджання |
| 8 | 10А ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дросельна заслінка |
| 20А EDU – 1AD-FTV: Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 9 | 10А TURN & HAZ – Except 8NR-FTS: Комбінація приладів, покажчики повороту |
| 30А ST – 8NR-FTS: Система запуску | |
| 10 | 15А IG2 – Комбінація приладів, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, подушки безпеки |
| 11 | 20А EFI-MAIN NO.2 – 1AD-FTV: Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива |
| 15А INJ/EFI-B – Бензин: Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 10А ECU-B NO.4 – 1ND-TV, (Седан (1AD-FTV): Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 20А ECU-B NO.4 – 8NR-FTS: Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 7,5А DCM/ MAYDAY – 1NR-FE (з Квітня 2016): Телематична система | |
| 12 | 30А EFI-MAIN NO.2 – Крім 8NR-FTS: Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 7,5А DCM/ MAYDAY – Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематична система | |
| 10А EFI-MAIN NO.2 – Седан (1ND-TV): Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива | |
| 13 | 30А ST – Крім 8NR-FTS: Система запуску |
| 10А TURN & HAZ – 8NR-FTS: Комбінація приладів, покажчики повороту | |
| 14 | 30/40А H-LP MAIN – “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” – Фари |
| 15 | 30А VLVMATIC – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 16 | 80А EPS – Електро підсилювач рульового керування |
| 17 | 10А ECU-B NO.1 – Система бездротового керування, блок керування електрообладнанням кузова, VSC, інтелектуальна система входу та запуску, годинник |
| 18 | 7,5А DOME – Освітлення салону, підсвічування індивідуального дзеркала, освітлення багажного відсіку, блок керування електрообладнанням кузова |
| 19 | 20А RADIO – Аудіо система |
| 20 | 10А DRL – Денні ходові вогні |
| 21 | 15А STRG HTR – Підігрів керма |
| 22 | 30А ABS NO.2 - АБС, VSC |
| 23 | 40А RDI – Вентилятор системи охолодження |
| 24 | - |
| 25 | 30/50А DEF – Обігрів заднього скла, обігрів дзеркал |
| 26 | 50А ABS NO.1 - АБС, VSC |
| 27 | 50А HTR – Кондиціонер |
| 28 | 120/140А ALT – Система заряджання |
| 29 | 10А EFI NO.2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 30 | 10/15А EFI NO.1 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 31 | 10/20А EFI-NO.3 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 32 | 10А MIR-HTR – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, обігрів дзеркал |
| 33 | 10/15А H-LP RH-LO – Ближнє праве світло |
| 34 | 10/15А H-LP LH-LO – Ближнє ліве світло |
| 35 | 7,5/10А H-LP RH-HI – Далеке праве світло |
| 36 | 7,5/10А H-LP LH-HI – Далеке ліве світло, комбінація приладів |
| 37 | 15/20А EFI NO.4 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 38 | - |
| 39 | - |
| 40 | - |
| 41 | 15А AMP – Аудіо система |
| 42 | - |
| 43 | 20А EFI-MAIN NO.2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 44 | 20А STRG LOCK – Блокування керма |
| 45 | 50А AMT – Блок керування коробкою передач |
| 46 | 40А BBC – Система старт-стоп |
| 50А AMT – Блок керування коробкою передач | |
| 47 | 80А GLOW – Система попереднього підігріву, свічки |
| 48 | 30А PTC HTR NO.2 – Допоміжний обігрівач |
| 49 | 30А PTC HTR NO.1 – Допоміжний обігрівач |
| 50 | 30А H-LP CLN – Очищувачі фар |
| 51 | 30А ABS NO.1 - АБС, VSC |
| 52 | 30А CDS FAN – Вентилятор системи охолодження |
| 53 | 30А PTC HTR NO.3 – Допоміжний обігрівач |
| 54 | - |
| 55 | 10А S-HORN – Протиугінна система |
| 56 | 25А STV HTR – Допоміжний обігрівач |
| 20А DEICER – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обігрів зони спокою щіток | |
| А | |
| 57 | 10А EFI NO.5 – 1ND-TV (з Травня 2015): Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива |
| 58 | - |
| B | |
| 57 | 15А EFI NO.6 – 1ND-TV (з Травня 2015): Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива |
| 58 | 15А EFI NO.7 – 1ND-TV (з Травня 2015): Система розподіленого упорскування палива/система послідовного розподіленого упорскування палива |
Реле
| R1 | Електропідсилювач рульового керування (EPS) |
| R2 | Форсунки (INJ) |
| Седан (1ND-TV (з Квітня 2016): Блок управління двигуном (EFI-MAIN NO.2) | |
| R3 | Стартер (ST NO.1) |
| R4 | Денні ходові вогні (DRL) |
| R5 | Звуковий сигнал (HORN) |
| R6 | Вентилятор системи охолодження (FAN NO.1) |
| R7 | Блок керування двигуном (EFI-MAIN) |
| R8 | Запалювання (IG2) |
| R9 | Діммер (DIMMER) |
| R10 | Хетчбек, Універсал: Лампи стоп-сигналу (STOP LP) |
| R11 | Фари (H-LP) |
| R12 | 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Паливний насос (C/OPN) |
| 1AD-FTV: Блок керування двигуном (EDU) | |
| 1ND-TV, 8NR-FTS: Блок керування двигуном (EFI MAIN NO.2) | |
| R13 | Хетчбек, Універсал (1AD-FTV): Блок керування двигуном (EFI MAIN NO.2) |
| 1ND-TV): (TSS-C HTR) | |
| Седан (до Листопада 2016): Лампи стоп-сигналу (STOP LP) | |
| Седан (з листопада 2016): (TSS-C HTR) | |
| А | |
| R14 | Обігрів заднього скла (DEF) |
| R15 | 1ND-TV): (TSS-C HTR) |
| R16 | 1ND-TV): Обігрів заднього скла (DEF) |
| R17 | 1ND-TV (з Травня 2015)): Обігрів заднього скла (DEF) |
| B | |
| R14 | Коробка передач (AMT) |
| 8NR- FTS): Вентилятор системи охолодження (FAN MAIN) | |
| R15 | 1AD-FTV): Вентилятор системи охолодження (FAN NO.2) |
| Седан: - | |
| R16 | 1AD-FTV): Вентилятор системи охолодження (FAN NO.3) |
| Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обігрів зони спокою щіток (DEICER) | |
| R17 | 1ND-TV (з Травня 2015)): – |
Додаткові елементи
Варіант 2
Схема
Відділ А
Позначення
| 1 | 7,5А DOME – Освітлення багажного відсіку, підсвічування індивідуального дзеркала, освітлення у дверях, освітлення салону, персональне освітлення, освітлення простору для ніг |
| 2 | 20А RAD NO.1 – Аудіо система, навігація, система допомоги під час паркування |
| 3 | 10А ECU-B – Комбінація приладів, додаткова батарея, датчик положення керма, подвійне блокування, система бездротового керування, інтелектуальна система входу та запуску |
| 4 | DCC |
| 5 | 10А ECU-B2 – Інтелектуальна система входу та запуску, кондиціонер, скло підйомники, блок мережевого шлюзу |
| 6 | 7,5А EFI MAIN NO.2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | 20А STRG LOCK – Блокування керма |
| 11 | - |
| 12 | 30А ST – Система запуску |
| 13 | 5А ICS/ALT-S – Система заряджання |
| 14 | 10А TURN-HAZ – Покажчики повороту, аварійна сигналізація |
| 15 | 5А ECU-B NO.3 – Електропідсилювач рульового керування |
| 16 | 7,5А AM2 NO.2 – Система запуску |
| 17 | - |
| 18 | 50А ABS NO.1 - АБС, VSC |
| 19 | 30А CDS FAN – Вентилятор системи охолодження |
| 20 | 40А RDI FAN – Вентилятор системи охолодження |
| 21 | 30А H-LP CLN – Очищувачі фар |
| 22 | 120А TO IP J/B - Запобіжники: "ECU-IG NO.2", "HTR-IG", "WIPER", "RR WIPER", "WASHER", "ECU-IG NO.1", "ECU-IG NO.3", "SEAT HTR", "AM1", "DOOR", "STOP", "FR DOOR", "POWER", "RR DOOR", "RL DOOR", "OBD", "ACC-B" , "RR FOG", "FR FOG", "DEF", "TAIL", "SUNROOF", "DRL" |
| 23 | - |
| 24 | - |
| 25 | - |
| 26 | 50А P/I – Запобіжники: “HORN”, “IG2”, “FUEL PMP” |
| 27 | - |
| 28 | 50А FUEL HTR – Підігрів палива |
| 29 | 50А EFI MAIN – Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива |
| 30 | 80А EPS – Електро підсилювач рульового керування |
| 31 | 80А GLOW – Система попереднього підігріву, Свічки |
| 32 | - |
| 33 | 15А IG2 – Запобіжники: “IGN”, “METER” |
| 34 | 15А HORN – Звуковий сигнал, протиугінна система |
| 35 | 30А FUEL PUMP- Паливний насос |
| 36 | - |
| 37 | 30А H-LP MAIN – Запобіжники: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 38 | 40А BBC – Система старт-стоп |
| 39 | 30А HTR SUB NO.3 – Допоміжний обігрівач |
| 40 | - |
| 41 | 30А HTR SUB NO.2 – Допоміжний обігрівач |
| 42 | 50А HTR – Кондиціонер, обігрівач |
| 43 | 50А HTR SUB NO.1 – Допоміжний обігрівач |
| 44 | 30А DEF – Обігрів заднього скла, обігрів дзеркал |
| 45 | 25А STV HTR – Допоміжний обігрівач |
| 46 | 30А ABS NO.2 - АБС, VSC |
| 47 | - |
| 48 | - |
| 49 | 10А DRL – Денні ходові вогні |
| 50 | - |
| 51 | 10А H-LP LH LO – Ближнє ліве світло |
| 52 | 10А H-LP RH LO – Ближнє праве світло |
| 53 | 7,5А H-LP LH HI – Далеке ліве світло |
| 5А RDI EFI – Вентилятор системи охолодження | |
| 54 | 7,5А H-LP RH HI – Далеке праве світло |
| 5А CDS EFI – Вентилятор системи охолодження | |
| 55 | 7,5А EFI NO.1 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система старт-стоп |
| 56 | 15А EFI NO.2 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 57 | 10А MIR HTR – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, обігрів дзеркал |
| 58 | 20А EFI NO.4 – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 59 | 5А CDS EFI – Вентилятор системи охолодження |
| 60 | 5А RDI EFI – Вентилятор системи охолодження |
| R1 | Вентилятор системи охолодження (FAN NO.2) |
| R2 | Вентилятор системи охолодження (FAN NO.3) |
| R3 | Електропідсилювач рульового керування (EPS) |
| R4 | Лампи стоп-сигналу (STOP LP) |
| R5 | Стартер (ST NO.1) |
| R6 | Обігрів заднього скла (DEF) |
| R7 | Блок керування двигуном (EFI MAIN) |
| R8 | Фари (H-LP) |
| R9 | Діммер |
| R10 | До Листопада 2016: Денні ходові вогні (DRL) |
| З Листопада 2016: Вентилятор системи охолодження (FAN NO.1) | |
| R11 | До Листопада 2016: Вентилятор системи охолодження (FAN NO.1) |
| З Листопада 2016: Підігрів палива (FUEL HTR) |
Блок реле
Схема
Призначення
- R1 –
- R2 – Допоміжний обігрівач (HTR SUB NO.1)
- R3 – Допоміжний обігрівач (HTR SUB NO.2)
- R4 – Допоміжний обігрівач (HTR SUB NO.3)
