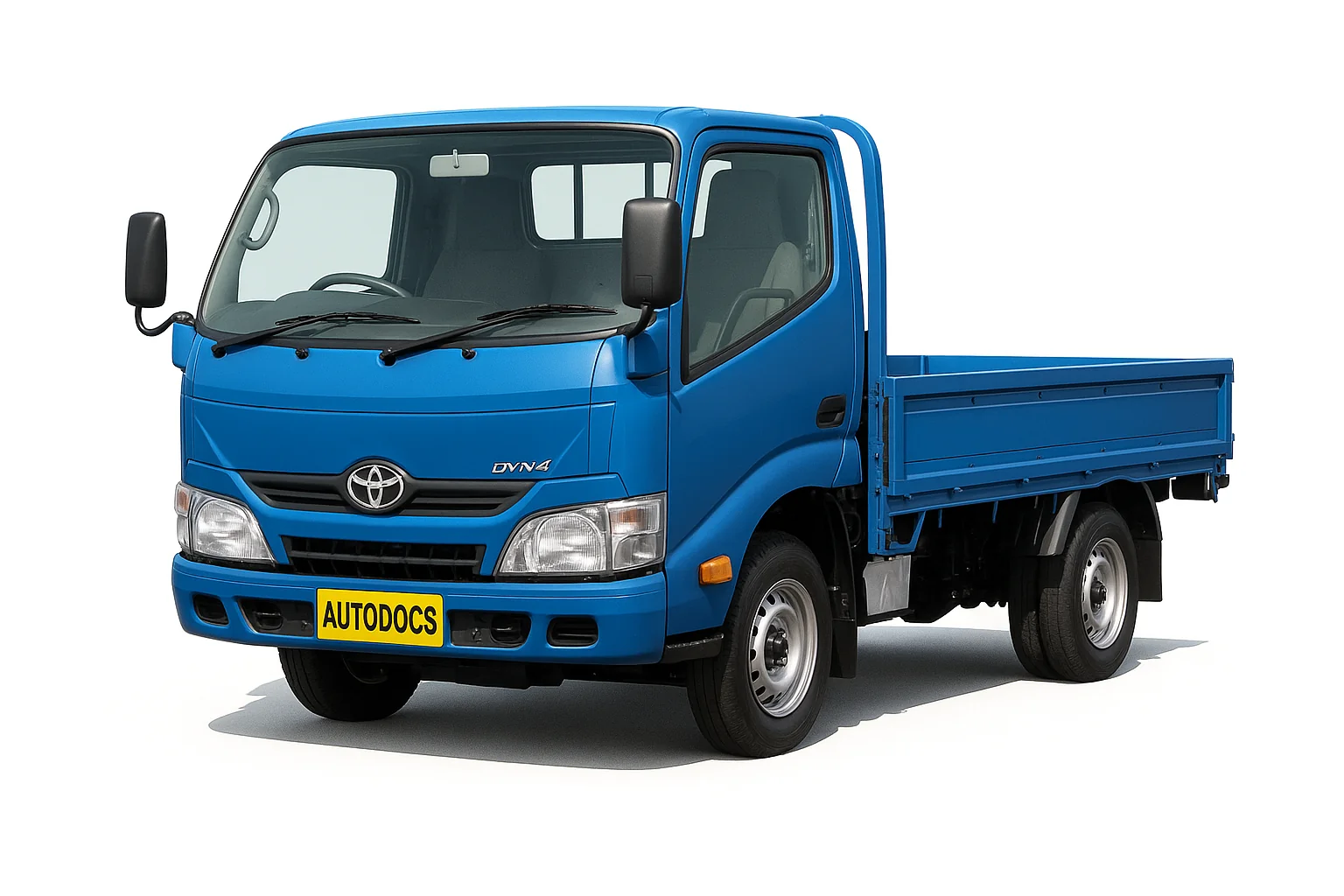

Toyota Dyna комерційна вантажівка, що випускається на загальній базі з Toyoace і Dutro з різними модифікаціями і змінами з 1966 року по теперішній час. У даній статті ви знайдете опис запобіжників і реле Тойота Дюна зі схемами блоків і місцями їх розташування для машин, випущених у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 році. Відзначимо запобіжник прикурювача.
Нема одного загального опису запобіжників та реле для всіх моделей Toyota Dyna. Ми покажемо найпопулярніші. Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Зміст
Блок у салоні
У салоні основний блок запобіжників та реле знаходиться під панеллю приладів. У деяких моделях у її середині.
Варіант 1
В інших під бардачком.
Опис реле
88650H ПІДСИЛЮВАЧ, КОНДИЦІОНЕР ПОВІТРЯ
86530 РЕЛЕ В ЗБОРІ, РІГ
85910C РЕЛЕ В ЗБОРІ (ДЛЯ ДВИГУНА ОБІГРІВАЧА)
85916D РЕЛЕ, ПРОТИТУМАННА ФАРА
85916P РЕЛЕ, ФАРА
85916N РЕЛЕ, ЗАДНІЙ ЛІХТАР
85930A РЕЛЕ В ЗБОРІ, СИЛОВЕ ВІКНО, NO.1
85915X РЕЛЕ, КОНТРОЛЬ ЖИВЛЕННЯ
82210J ПЛАВКИЙ ЗВ'ЯЗОК
28371 РЕЛЕ, ЗАПАЛЮВАННЯ, NO.1
82600F ЗАПОБІЖНИК, БЛОК ЗАПОБІЖНИКІВ
85912 РЕЛЕ, ВІДВІДНИК
85912D РЕЛЕ
85915E РЕЛЕ
85916F РЕЛЕ, КУТОВА ЛАМПА
85934 РЕЛЕ, МАГНІТ-ЗЧЕПЛЕННЯ
85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2
85927 РЕЛЕ, ОХОЛОДЖУВАЛЬНИЙ ВЕНТИЛЯТОР
85910 РЕЛЕ, ВІДКРИТТЯ ЛАНЦЮГА
85910Y РЕЛЕ, ЗАДНІЙ ОБІГРІВАЧ
83650 ЗАПОБІЖНИК
82600G ПЛАСТИНА, УВАГА (ДЛЯ ЗАПОБІЖНИКА)
28521 ТАЙМЕР, ПОПЕРЕДНЄ НАГРІВАННЯ
85933 КОМП'ЮТЕР, БЛОКУВАННЯ ПЕРЕМИКАННЯ
88280A ВИМИКАЧ У ЗБОРІ, ЗЧЕПЛЕННЯ
84340 ВИМИКАЧ, СТОП-ЛАМПА
81980 ПРОБКА В ЗБОРІ, СИГНАЛ ПОВОРОТУ
89390 РЕЛЕ, СИГНАЛІЗАЦІЯ ГАЛЬМА
85980 РЕЛЕ, КЕРУВАННЯ ДВЕРЕЙ
Виглядатиме він приблизно так.
Варіант 2
Схема із кришки блоку
Схема
Призначення
| 1 | 15A CIG – Прикурювач |
| 2 | 30A DOOR – Система блокування дверей з електроприводом |
| 3 | 10A IG1−NO.2 – Манометри та вимірювачі, індикатори нагадування про необхідність обслуговування та попереджувальний зумер, ліхтарі заднього ходу, задній зумер |
| 4 | 30A WIP – Двірники та омивачі лобового скла |
| 5 | 10A A/C – Кондиціонер |
| 6 | 10A IG1 – Ліхтар заднього ходу, задній зумер |
| 7 | 10A TRN – Покажчики повороту, аварійні мигалки |
| 8 | 10A ECU−IG – Антиблокувальна гальмівна система |
| 9 | 10A RR−FOG – Задній протитуманний ліхтар |
| 10 | 10A OBD – Бортова система діагностики |
| 11 | 10A DOME – Внутрішнє освітлення |
| 12 | 10A ECU−B – Фари, задні ліхтарі |
| 13 | 15A TAIL – Задні ліхтарі, передні габаритні вогні, підсвічування номерного знака, підсвічування панелі приладів, задня протитуманна фара |
| 14 | 10A H-LP LL – Ліва фара (ближнє світло) |
| 15 | 10A H−LP RL – Права фара (ближнє світло) |
| 16 | 10/15A H−LP LH – Ліва фара (дальнє світло) |
| 17 | 10/15A H−LP RH – Права фара (дальнє світло) |
| 18 | 10A HORN – Сигнал |
| 19 | 10A HAZ – Аварійні мигалки |
| 20 | 10A STOP – Стоп-сигнали |
| 21 | 10A ST – Система запуску |
| 22 | 10A IG2 – Система подушок безпеки SRS |
| 23 | 10A A/C NO.2 – Кондиціонер |
| 24 | 10A Запасний запобіжник |
| 25 | 15A Запасний запобіжник |
| 26 | 20A Запасний запобіжник |
| 27 | 30A Запасний запобіжник |
| 28 | 15A Протитуманні фари |
| 29 | 30A F/HTR – Передній обігрівач |
| 30 | 10A EFI1 – Система керування двигуном |
| 31 | 10A ALT-S – Система заряджання, сигнальна лампа системи заряджання |
| 32 | 10A AM2 – Перемикач двигуна |
| 33 | 15A A/F |
| 34 | 25A ECD – Система керування двигуном |
| 35 | 30A E-FAN – Електричний вентилятор охолодження |
| 36 | 20A EDU |
За прикурювач відповідає запобіжник позначений як CIG на 15А.
Деякі блоки запобіжників та реле знаходяться поза салоном.
Схема із кришки блоку
Позначення
| FOG | 15A Протитуманні фари |
| F/HTR | 30A Передній обігрівач |
| EFI1 | 10A Система керування двигуном |
| ALT-S | 10A Система заряджання, сигнальна лампа системи заряджання |
| AM2 | 10A Перемикач двигуна |
| A/F | 15A A/F |
| ECD | 25A Система керування двигуном |
| E-FAN | 30A Електричний вентилятор охолодження |
| EDU | 20A EDU |
| PTC1 | 50A Нагрівач PTC |
| PTC2 | 50A Нагрівач PTC |
| AM1 | 30A Вимикач двигуна, запобіжники «CIG», «AIR BAG» та «GAUGE» |
| HEAD | 40A Фари |
| MAIN1 | 30A Запобіжники «HAZ», «HORN», «STOP» та «ECU-B» |
| ABS | 50A Антиблокувальна гальмівна система |
| HTR | 40A Кондиціонер |
| P-MAIN | 30A Електричний вентилятор охолодження |
| P-COOL RR HTR | 40A Кондиціонер |
| ABS2 | 30A Антиблокувальна гальмівна система |
| MAIN3 | 50A Запобіжники "TRN", "ECU-IG", "IG1", "A / C", "WIP" та "DOOR" |
| MAIN2 | 50A Запобіжники «OBD», «TAIL», «DOME», «RR-FOG» та «POWER» |
| ALT | 140A Система заряджання |
| GLOW | 80A Система розжарювання двигуна |
| ST | 60A Система запуску |
