Škoda Favorit (Forman) – siguranțe și relee

Skoda Favorit a fost produsă în anii 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 și 1995 cu caroserie hatchback, break cu 5 uși (Skoda Forman) și pickup (furgonetă) cu 2 locuri. În acest articol vom arăta amplasarea cutiei cu siguranțe și relee la Škoda Favorit (Forman), împreună cu schema și descrierea funcțiilor elementelor acesteia.

Cutia din habitaclu

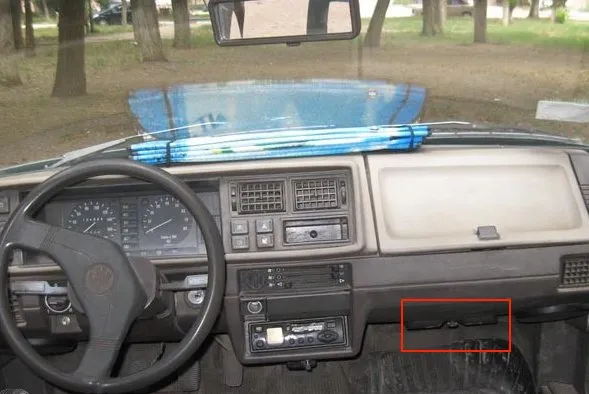

Cutia cu siguranțe și relee se află sub tabloul de bord, pe partea pasagerului și este acoperită cu un capac.

După deșurubarea elementului de fixare, veți vedea cutia propriu-zisă. Pe aceasta este marcată și identificarea siguranțelor.

Schema generală a cutiei

Descrierea schemei

1. Siguranțe fuzibile
2. Releu faruri ceață spate
3. Releu faruri ceață față
4. Releu faza scurtă faruri
5. Releu de rezervă
6. Releu întrerupător ștergător parbriz
7. Releu încălzire lunetă
8. Releu faza lungă faruri
9. Releu siguranțe fuzibile 5,6,7 conform specificațiilor vehiculului
10. Bloc de borne
11. Diodă

Funcțiile siguranțelor

Varianta 1

1. 15A – Priza pentru lampa de lucru, lampă de iluminare interioară, stop, claxon, semnale de oprire de avarie
2. 7,5A/15A – Motoare ștergătoare parbriz și lunetă, motoarele spălătoarelor, lumini de mers înapoi, carburator
3. 7,5A – Indicatoare de direcție, iluminare tablou de bord și lămpi de control
4. 15A – Motor ventilator radiator
5. 15A – Încălzire lunetă
6. 15A – Motor ventilator instalație de încălzire
7. 7,5A – Lămpi de poziție stânga, iluminare plăcuță înmatriculare
8. 7,5A – Lămpi de poziție dreapta
9. 7,5A – Faza scurtă far stânga
10. 7,5A – Faza scurtă far dreapta
11. 15A – Faruri ceață față și spate
12. 7,5A – Faza lungă far dreapta
13. 7,5A – Faza lungă far stânga
14. 15A – Rezervă

Varianta 2

1. 15A – Rezervă
2. 15A – Încălzire lunetă
3. 7,5A – Faza lungă far stânga și lampă de control
4. 7,5A – Faza lungă far dreapta
5. 15A – Motoare ștergătoare parbriz și lunetă și lumini de mers înapoi
6. 15A – Sistem de avertizare nivel scăzut lichid de frână, întrerupător semnale de avarie, întrerupător încălzire lunetă, tablou de bord, sistem de avertizare centuri de siguranță, ceas digital
7. 15A – Motor ventilator radiator și carburator
8. 15A – Motor ventilator instalație de încălzire
9. 15A – Întrerupător semnale de avarie, întrerupător faza scurtă faruri, stop, lampă de iluminare interioară și tablou de bord
10. 7,5A – Faruri ceață spate și lampă de control
11. 7,5A – Far ceață față stânga și lampă de control
12. 7,5A – Far ceață față dreapta
13. 7,5A – Faza scurtă far stânga
14. 7,5A – Faza scurtă far dreapta și lampă de control
15. 7,5A – Lămpi de poziție stânga și iluminare întrerupătoare
16. 7,5A – Lămpi de poziție dreapta și iluminare tablou de bord
