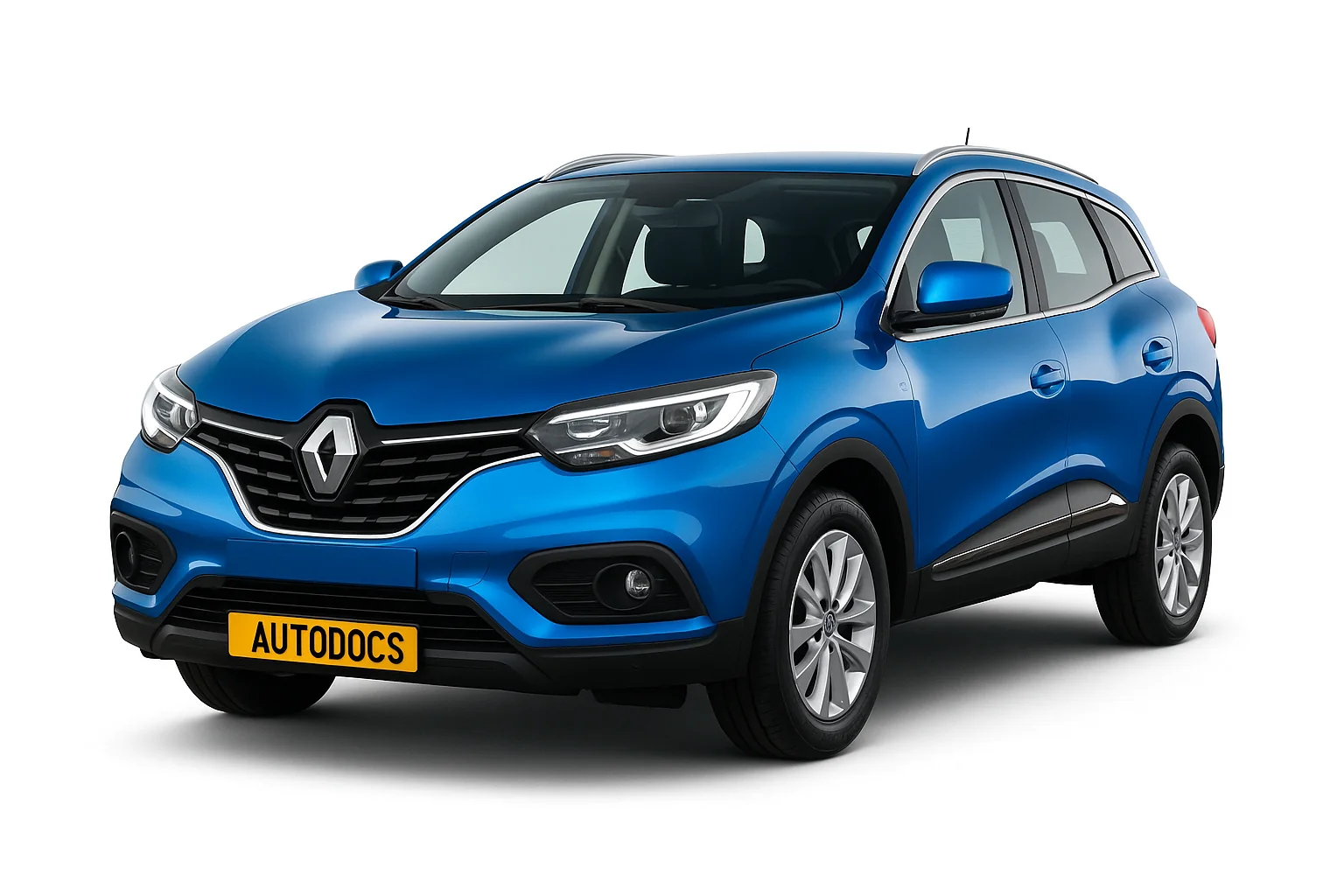

Renault Kadjar виробляли у 2015, 2016, 2017, 2018, 2019, 2020, 2021 і 2022 році. За цей час модель пройшла рестайлінг. У нашому матеріали ви зможете знайти опис запобіжників і реле Рено Каджар зі схемами блоків, місцями їх розташування і фотографіями. Виділимо запобіжник, що відповідає за прикурювач. прикуриватель.
Призначення запобіжників і реле, а також їхня кількість у блоках може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.
Зміст
Блоки в салоні
У салоні можуть встановлюватися 2 основні блоки з запобіжниками: з лівого і правого боку панелі приладів (з торця, за захисною кришкою).
Правий блок
Лівий блок (основний)
Основний блок
Звіряйте інформацію зі своїми схемами на кришці блоків.
| № | A | Опис |
|---|---|---|
| 1 | 10A | Панель приладів |
| 2 | 10A | Подушки безпеки |
| 3 | ||
| 4 | 10А | Розетка додаткового обладнання |
| 5 | ||
| 6 | 15A | Підігрів сидінь |
| 7 | 20A | Опалювач, підсилювач кондиціонера, реле перезапуску двигуна (Engine Restart Baypass Control) |
| 8 | ||
| 9 | ||
| 10 | 15A | Обігрів заднього скла |
| 11 | 15A | Обігрів заднього скла |
| 12 | 10A | Дзеркала з підігрівом |
| 13 | 10А | АБС або стоп сигнали |
| 14 | 20А | |
| 15 | 15А | Прикурювач |
| 16 | 20А | Освітлення в салоні |
| 17 | 20A | Мотор обігрівача, резистор, підсилювач кондиціонера |
| 18 | 10А | Аудіосистема |
| 19 | 20А | Аудіо система, блок керування навігацією, камера кругового огляду |
| 20 | 5A | Блок кузовної електроніки (BCM), сирена, багатофункціональний перемикач |
| 21 | ||
| 22 | ||
| 23 | 20А | Аудіо |
| 24 | 10A | Вимикач ламп стоп-сигналу, блок кузовної електроніки (BCM) |
| 25 | 5A | Повний привід, підсилювач антени протиугінної системи |
| 26 | ||
| 27 | 10A | Блок кузовної електроніки (BCM), багатофункціональний перемикач |
| 28 | 10A | Блок кузовної електроніки (BCM), лектричне стоянкове гальмо, діагностичний роз'єм, повний привід, підсвічування панелі приладів/вимикачів, реле склопідйомників, реле складання дзеркал, реле відчинення дзеркал |
| 29 | 20А | Центральний замок, блок кузовної електроніки (BCM) |
| 30 | 15A | Омивач скла |
| 31 | 20А | Центральний замок, блок кузовної електроніки (BCM) |
| 32 | ||
| 33 | 15А | Аварійна сигналізація та покажчики поворотів |
| 34 | 10А | Освітлення салону |
| 35 | 10А | Опалення |
За прикурювач відповідає запобіжник номер 15.
Окремі елементи реле розташовані на зворотному боці блоку.
- Реле системи запалювання
- Реле переднього вентилятора двигуна
- Реле задніх протитуманних фар
- Допоміжне реле
Додатковий блок
| № | A | Призначення |
|---|---|---|
| 71 | 10A | Датчик кута повороту рульового колеса |
| 72 | 10A | Комбінація приладів |
| 73 | 10A | Аудіо система, блок керування навігацією, камера кругового огляду |
| 74 | 10A | Блок керування коробкою передач (TCM) |
| 75 | – | |
| 76 | 10A | Блок керування кондиціонера, підсилювач кондиціонера |
| 77 | 10A | ABS |
| 78 | – | |
| 79 | 10A | Реле масляного насоса |
| 80 | 20A | Аудіо система, блок керування навігацією, камера кругового огляду |
| 81 | 10A | Блок керування коробкою передач (TCM) |
| Реле | ||
| R1 | Допоміжне реле | |
| R2 | Запалювання | |
Окремо, під панеллю, можуть встановлюватися деякі додаткові елементи. Наприклад, запобіжники: Реле масляного насоса і Блок керування коробкою передач (TCM).
Блоки під капотом
Монтажні блоки
Вони розташовані під капотом у моторному відсіку з лівого боку, під патрубком повітрозабірника.
Для доступу до блоків треба зняти патрубок повітрозабірника.
- А - потребує заміни
- B - цілий запобіжник
Блок А
| № | A | Позначення |
|---|---|---|
| 81 | 10А | Блок керування двигуном |
| 82 | 15А | Блок керування двигуном |
| 83 | 15А | Дросельна заслінка, блок керування двигуном, клапан адсорбера (EVAP), датчик масової витрати повітря, котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників у моторному відсіку, датчик співвідношення повітря-паливо, підігрівач палива, датчик наявності води в паливі, обхідний клапан охолоджувальної рідини. |
| 84 | 10А | Блок керування двигуном, клапан впускного колектора, випускний клапан грм, впускний клапан грм, проміжний клапан грм |
| 85 | 15А | Датчик співвідношення повітря паливо, кисневий датчик, що підігрівається, клапан турбонаддуву, блок керування двигуном, блок керування свічками розжарювання |
| 86 | 15А | Форсунки, котушки запалювання, блок запобіжників |
| 87 | 15А | Реле компресора кондиціонера |
| 88 | 10А | АБС |
| 89 | 15А | Насос охолоджувальної рідини |
| 90 | 30А | Реле переднього склоочисника, мотор переднього склоочисника |
| 91 | 20А | Реле паливного насоса |
| 92 | 30А | Стартер |
| 93 | 10А | Блок керування двигуном, блок керування коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик обертів, датчик заднього ходу / нейтральної передачі |
| 94 | 5А | EPS |
| 95 | 5А | Блок блокування рульового колеса |
| 96 | 10А | Реле повторного запуску (старт-стоп) / ABS |
| 97 | 10А | Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, вимикач задньої швидкості, датчик заднього ходу / нейтральної передачі |
Блок B
| № | A | Позначення |
|---|---|---|
| 34 | 15A | Реле звукового сигналу |
| 35 | 30A | Дизель: Реле PTC 2 |
| 36 | 30A | Дизель: Реле PTC 3 |
| 37 | 30A | Дизель: Реле PTC 1 |
| 38 | 30A | Електричне стоянкове гальмо |
| 39 | 30A | Опціональний роз'єм |
| 40 | – | |
| 41 | 30A | Електричне стоянкове гальмо |
| F | 50A | ESP |
| G | 30A | ABS |
| H | 50A | ESP |
| I | 30A | Реле омивачів фар |
| J | – | |
| K | 40A | ABS |
| L | 30A | Реле стартера, реле запалювання (запобіжники: "1", "2", "3", "4", "10", "11", "12") |
| M | 50A | Реле склопідйомників, склопідйомники, шторка, електропривод сидінь |
| R1 | Реле звукового сигналу |
Блок силових запобіжників
Він розташований на плюсовій клемі акумуляторної батареї і складається з плавких вставок високої потужності.
| № | A | Призначення |
|---|---|---|
| A | 450А | Стартер, реле запуску двигуна (Engine Restart Baypass Relay) |
| B | 450А | Генератор |
| C | 100А | Допоміжне реле (запобіжники: "13", "14", "15"), реле обігріву заднього скла (запобіжники: "10", "11", "12"), реле обігрівача (запобіжники: "7", "17"), реле переднього склоочисника, права фара, права задня фара, права передня протитуманна фара, запобіжники: "19", "20", "21", "22", "24", "25", "26", "27", "28", "29", "30", "31", "32", "33", "57", "58", "U". |
| D | 100А | Реле запалювання (запобіжники: "56", "61", "63", "65", "67"), реле кондиціонера, реле вентилятора системи охолодження двигуна 1, ліва фара, задній лівий ліхтар, передній лівий протитуманний ліхтар, запобіжники: "P", "Q" |
| E | 50А | Запобіжники: "R", "S", "T", "42", "44", "45", "46" |
| U | 100А | Права фара, задній правий ліхтар, передній правий протитуманний ліхтар, блок керування свічками розжарювання, блок керування термоплунжера, запобіжник: "58" |
| V | 100А | Запобіжники: "F", "G", "H", "I", "K", "L", "M", "34", "35", "36", "37", "38", "39", "41", "N", "O", |
