Renault Koleos 2 го покоління випускався в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 році. За цей час модель пройшла оновлення. У нашому матеріалі Ви знайдете опис запобіжників і реле Рено Колеос 2 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Відзначимо запобіжник, що відповідає за прикурювач.

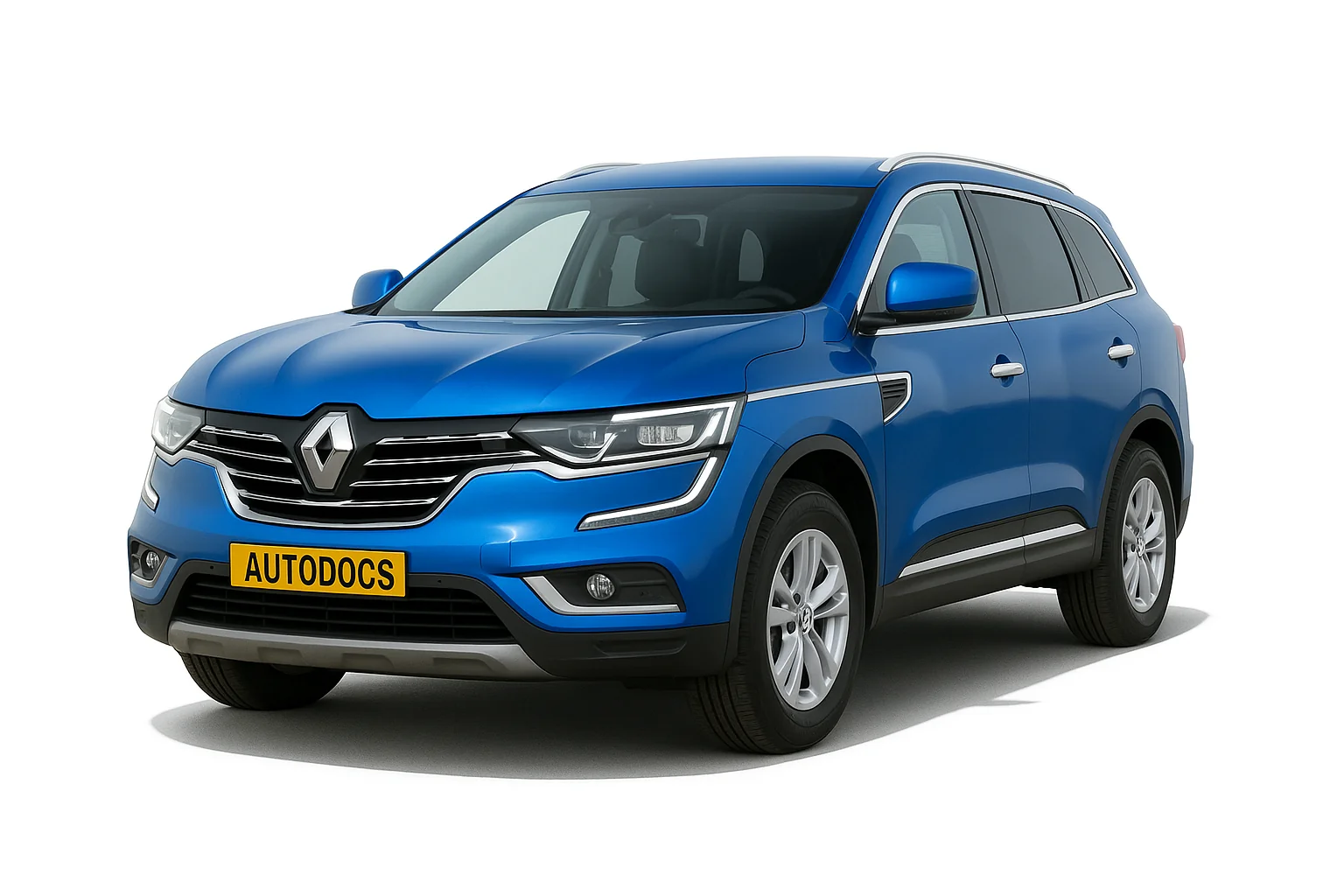

Koleos 2

Розташування блоків, а також їхнє призначення може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.

Блоки в салоні

У салоні можуть встановлюватися 2 основні блоки з запобіжниками: з лівого і правого боку панелі приладів (з торця, за захисною кришкою).

Правий блок

Блок із правого боку

фото блоку праворуч

Лівий блок (основний)

Блок з лівого боку

Основний блок

Блок-схема в салоні
Схема

A Опис
1 10A Насос двосторонньої дії омивача вітрового та заднього скла (677) через блок підрульових перемикачів (1519), Панель приладів
2 10A Запобіжник у модифікації з підігрівом рульового колеса: ланцюги живлення запобіжника f3 на платі
3
4 10А Розетка додаткового обладнання
5
6 15A Підігрів сидінь
7 20A Опалювач, підсилювач кондиціонера, реле перезапуску двигуна (Engine Restart Baypass Control)
8
9
10 15A Обігрів заднього скла
11 15A Обігрів заднього скла
12 10A Дзеркала з підігрівом
13 10А АБС або стоп сигнали
14 20А
15 15А Прикурювач
16 20А Освітлення в салоні
17 20A Мотор обігрівача, резистор, підсилювач кондиціонера
18 10А Аудіосистема
19 20А Аудіо система, блок керування навігацією, камера кругового огляду
20 5A Блок кузовної електроніки (BCM), сирена, багатофункціональний перемикач
21
22
23 20А Аудіо
24 10A Вимикач ламп стоп-сигналу, блок кузовної електроніки (BCM)
25 5A Повний привід, підсилювач антени протиугінної системи
26
27 10A Блок кузовної електроніки (BCM), багатофункціональний перемикач
28 10A Блок кузовної електроніки (BCM), лектричне стоянкове гальмо, діагностичний роз'єм, повний привід, підсвічування панелі приладів/вимикачів, реле склопідйомників, реле складання дзеркал, реле відчинення дзеркал
29 20А Центральний замок, блок кузовної електроніки (BCM)
30 15A Омивач скла
31 20А Центральний замок, блок кузовної електроніки (BCM)
32
33 15А Аварійна сигналізація та покажчики поворотів
34 10А Освітлення салону
35 10А Обігрів

За прикурювач відповідає запобіжник номер 15.

Окремі елементи реле розташовані на зворотному боці блоку.

Реле в салоні

  • Реле системи запалювання
  • Реле переднього вентилятора двигуна
  • Реле обігріву заднього скла
  • Допоміжне реле після замка запалювання

Додатковий блок

фото приклад блоку з боку пасажира
Фото приклад
Схема блока 2
Схема

A Призначення
71 10A Датчик кута повороту рульового колеса
72 10A Комбінація приладів
73 10A Аудіо система, блок керування навігацією, камера кругового огляду
74 10A Блок керування коробкою передач (TCM)
75
76 10A Блок керування кондиціонера, підсилювач кондиціонера
77 10A ABS
78
79 10A Реле масляного насоса
80 20A Аудіо система, блок керування навігацією, камера кругового огляду
81 10A Блок керування коробкою передач (TCM)
Реле
R1 Допоміжне реле
R2 Запалювання

Окремо, під панеллю, можуть встановлюватися деякі додаткові елементи. Наприклад, запобіжники: Реле масляного насоса і Блок керування коробкою передач (TCM).

Блоки під капотом

Монтажні блоки

Вони розташовані під капотом у моторному відсіку з лівого боку, під патрубком повітрозабірника.

Блоки під капотом рено колеос

Для доступу до блоків треба зняти патрубок повітрозабірника.

Доступ до монтажного блоку

  • А - потребує заміни
  • B - цілий запобіжник

Блок А

1 Монтажний блок фото
Фото 1-го монтажного блока А

Звіряйте позначення зі своїми схемами на кришці блоків.

Приклад схеми з кришки блоку
Опис із кришки
схема монтажного блока а
Схема

A Позначення
81 10А Блок керування двигуном (ЕБУ впорскування)
82 15А Блок керування двигуном (Форсунки)
83 15А Дросельна заслінка, блок керування двигуном, клапан адсорбера (EVAP), датчик масової витрати повітря, котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників у моторному відсіку, датчик співвідношення повітря-паливо, підігрівач палива, датчик наявності води в паливі, обхідний клапан охолоджувальної рідини.
84 10А Блок керування двигуном, клапан впускного колектора, випускний клапан грм, впускний клапан грм, проміжний клапан грм
85 15А Датчик співвідношення повітря паливо, кисневий датчик, що підігрівається, клапан турбонаддуву, блок керування двигуном, блок керування свічками розжарювання
86 15А Форсунки, котушки запалювання, блок запобіжників
87 15А Реле компресора кондиціонера
88 10А АБС
89 15А Насос охолоджувальної рідини
90 30А Реле переднього склоочисника, мотор переднього склоочисника
91 20А Реле паливного насоса
92 30А Стартер
93 10А Блок керування двигуном, блок керування коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик обертів, датчик заднього ходу / нейтральної передачі
94 EPS
95 Блок блокування рульового колеса
96 10А Реле повторного запуску (старт-стоп) / ABS
97 10А Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, вимикач задньої швидкості, датчик заднього ходу / нейтральної передачі

Блок B

2 Монтажний блок фото
Фото пример 2-го монтажного блока
2 Монтажний блок опис
Схема з кришки блоку
Блок-схема під капотом 2
Схема

A Позначення
34 15A Реле звукового сигналу
35 30A Дизель: Реле PTC 2
36 30A Дизель: Реле PTC 3
37 30A Дизель: Реле PTC 1
38 30A Електричне стоянкове гальмо
39 30A Опціональний роз'єм
40
41 30A Електричне стоянкове гальмо
F 50A ESP
G 30A ABS
H 50A ESP
I 30A Реле омивачів фар
J
K 40A ABS
L 30A Реле стартера, реле запалювання (запобіжники: "1", "2", "3", "4", "10", "11", "12")
M 50A Реле склопідйомників, склопідйомники, шторка, електропривод сидінь
R1 Реле звукового сигналу

Додаткові блоки

Окремо під капотом можуть встановлюватися додаткові блоки з запобіжниками і реле.

фото блоку під фарою 1
Блок 1 - фото приклад
блок-схема під фарою 1
Приклад схеми 1-го блоку

Назначение
CVT OIL PUMP RELAY реле масляного насоса коробки передач
CVT CONT ебу автоматичної коробки передач
FUEL HEATER підігрів палива
RAD FAN вентилятор радіатора
STARTER RELAY реле стартера
USM блок запобіжників і реле під капотом

фото блоку під фарою 2
Блок 2 - фотографія
схема блоку під фарою 2
Схема 2-го блоку під фарою

Позначення
HEATED SCREEN Підігрів скла
H/LAMP WASHER RELAY Реле омивачів фар
ANTI THEFT HORN RELAY Реле звукового сигналу протиугінної системи
HEATED FRONT SCREEN RELAY Реле обігріву лобового скла

Блок силових запобіжників

Він розташований на плюсовій клемі акумуляторної батареї і складається з плавких вставок високої потужності.

Фото блоку 2

Схема силового блока
Схема

A Призначення
F1 450A Стартер
F2 450A Генератор
F3 100A Запобіжник ланцюгів живлення запобіжників F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15 і F16 на платі (777) - ланцюгів живлення запобіжників F1 і F2 на платі (1793) у модифікації "МІКРОГІБРИД"
F4 100A Блок захисту та комунікації (1337) - Ланцюги живлення запобіжника F4 на платі (1792)
F5 50A Додатковий обігрівач салону
F6 100A Реле після замка запалювання, обігрівач скла, запобіжники ланцюгів живлення F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15, F16 і F22 на платі(260)
F7 100A Блок захисту та комунікації (1337)
